ZYNQ与MPSoC该如何选择

ZYNQ与MPSoC该如何选择 正点原子FPGA
2025-08-12
169


点击箭头处“蓝色字”,关注我们哦!!

Xilinx的ZYNQ和MPSoC,作为两款重要的片上系统(SoC)产品,被广泛应用于各类场景。ZYNQ是Xilinx于2011年发布的集成PL(FPGA)和PS(ARM)的芯片,而MPSoC(Zynq UltraScale+ MPSoC )则是Xilinx 2015年发布的真正全可编程异构多核处理SoC芯片,在性能、功能等方面都进行了升级与扩展。下面我们从工艺、CPU架构、逻辑资源、RAM 资源、高速收发器、功耗和成本几个维度来分析一下ZYNQ和MPSoC。

工艺制程

ZYNQ是基于Xilinx的7系列FPGA架构,是用TSMC成熟的28nm HP (High-Performance) 工艺制造。这是一个经过市场验证的工艺节点,提供了良好的性能、功耗和成本平衡。

MPSoC则采用了更为先进的16nm FinFET+工艺制程。相比28nm工艺,16nm FinFET+能够实现更高的晶体管密度,在相同芯片面积内集成更多的电路元件。这使得 MPSoC 在提升性能的同时,还能降低功耗,并且为其丰富的功能模块集成提供了基础,例如更多的处理器核心、更复杂的逻辑资源等。


对比结论:

MPSoC凭借更先进的16nm FinFET+工艺,在性能、功耗效率和集成度上全面领先于采用28nm工艺的ZYNQ-7000。


CPU 架构

ZYNQ的CPU架构

ZYNQ采用双核ARM Cortex-A9 MPCore处理器。A9是经典的ARM v7-A架构应用处理器,主频通常在650MHz到1GHz范围(具体取决于型号)。配备NEON SIMD引擎和FPU,提供可靠的通用处理能力。这种架构在一定程度上能够满足常见嵌入式系统中运行操作系统及各类应用程序的性能要求,例如在一些简单的工业控制、小型数据处理等场景中表现良好。


MPSoC的CPU架构

MPSoC采用异构多处理架构,通常包含:

应用处理单元(APU):四核ARM Cortex-A53 MPCore (ARM v8-A 64位架构)。A53在相同频率下性能优于A9,且支持64位,能效比更高。主频可达1.3GHz-1.5GHz。

实时处理单元(RPU):双核ARM Cortex-R5F MPCore (锁步或分离模式)。R5F专为硬实时、低延迟、高可靠性任务设计。

图形处理单元(GPU):可选ARM Mali-400 MP2 (在EG/EV型号中有),提供基础的2D/3D图形加速能力。

视频编解码引擎(VCU):可选VCU(在EV型号中有)支持H.264、H.265(HEVC)等主流编码/解码。


对比结论:

MPSoC的CPU架构是革命性的升级。A53提供了更强的通用计算能力和64位支持,R5F提供了卓越的实时性能,GPU增加了图形处理能力,VCU增加了视频处理能力。ZYNQ的A9在性能、功能和能效上均处于下风

逻辑资源

ZYNQ:

可编程逻辑基于Xilinx的7系列FPGA架构(与Artix-7/Kintex-7同源)。逻辑资源(Look-Up Tables - LUTs, Flip-Flops - FFs)规模从Z-7010的28K LCs到Z-7100的444K LCs不等。


MPSoC:

可编程逻辑基于更先进的Xilinx UltraScale+ FPGA架构。逻辑资源规模跨度更大:

ZU1/ZU2:入门级,约80K-100K LCs (接近Z-7030)。

ZU3/ZU4:中端,约150K - 200K LCs (接近Z-7045)。

ZU5+(ZU5EV,ZU7EV,ZU9,ZU11,ZU15,ZU19):高端,范围从约250K LCs到1.1M LCs,远超最大ZYNQ-7000型号,接近甚至超过Kintex UltraScale+ FPGA。

UltraScale+架构本身也带来了性能(更高Fmax)、布线效率和功耗上的提升。


对比结论:

ZYNQ提供从低到中等的逻辑规模。MPSoC的逻辑资源范围覆盖了从低端(接近ZYNQ低端型号)到极高密度(远超最大ZYNQ高端型号),且架构更先进,性能更高。MPSoC为需要大量FPGA逻辑资源的设计提供了前所未有的单芯片集成度。

RAM资源

ZYNQ:

PS端(处理器系统):通常集成 256KB - 512KB 的片上内存 (OCM)。需要外部DDR SDRAM(如DDR3/DDR3L)作为主内存。

PL端(可编程逻辑):包含Block RAM (BRAM-每块36Kb),RAM容量随逻辑规模增大而增加,从2.1Mb (Z-7010) 到约26.5Mb (Z-7100)。


MPSoC:

PS端:显著增强,通常集成 256KB - 1MB 的片上内存 (OCM)。同样依赖外部DDR SDRAM(支持更高性能的LPDDR4/DDR4)。

PL端:同样包含Block RAM (BRAM-每块36Kb),数量随逻辑规模增加而增加。更重要的是引入了UltraRAM (URAM)。RAM(BRAM + URAM)容量随逻辑规模增大而增加,从3.8Mb (ZU1) 到约70Mb (ZU19)。


对比结论:

MPSoC在片上RAM资源方面有质的飞跃。不仅BRAM容量随逻辑规模大幅增加,URAM的引入解决了ZYNQ大容量、高性能片上缓存需求难以满足的问题,为数据密集型应用(如实时视频处理、AI推理)提供了强大的支持。

DSP资源

在信号处理领域,DSP的数量决定了信号处理能力的强弱。

ZYNQ:

1.Z-7015:包含160个DSP单元

2.Z-7020:包含220个DSP单元

3.Z-7035包含900个DSP单元

4.Z-7100:包含2020个DSP单元


MPSoC:

5.XCZU3包含360个DSP单元

6.XCZU4包含728个DSP单元

7.XCZU5包含1248个DSP单元

8.XCZU7包含1728个DSP单元

9.XCZU15:包含3528个DSP单元


对比结论:

在DSP数量和DSP架构上ZYNQ UltraScale+ MPSoC 相比 ZYNQ实现了全面的超越,如您项目的核心是高性能、高吞吐量的数字信号处理,尤其是涉及低精度计算或需要极大并行度,MPSoC (特别是 ZU5EV 及以上型号) 是更强大、更面向未来的选择。

高速收发器

ZYNQ的高速收发器

ZYNQ 部分型号(如Z-7015, Z-7035, Z-7045, Z-7100)集成了高速收发器,但其速率和数量相对有限。例如Z-7015的高速收发器速率最高可达 6.6Gbps,Z-7035的高速收发器速率最高可达12.5Gbps,支持PCIe Gen2, SATA, SFP+等,收发器数量偏少。


MPSoC的高速收发器

MPSoC在高速收发器方面有了重大升级。例如中低端型号 XCZU4EV、XCZU5EV配备了 16个最高速率12.5Gbps的GTH 收发器,能够满足高清视频传输、中速工业通信等场景;而高端型号如XCZU7EV、XCZU15EG配备24个最高16.3Gbps的GTH收发器,可满足5G基站、数据中心互联、超高清视频处理等对高速、大容量数据传输需求极为苛刻的应用场景 。


对比结论:

高速收发器是MPSoC的核心优势之一。其普及度(大部分型号都有)、性能(更高线速率)、支持协议(PCIe Gen3)和数量都远超ZYNQ。这使得MPSoC成为需要高速数据接口(如无线通信、数据中心加速、视频广播、测试测量)应用的理想选择。ZYNQ仅在部分型号提供特定的能力。

功耗

ZYNQ:

基于28nm工艺,功耗相对较高,尤其是在高性能应用或逻辑资源利用率高时。静态功耗和动态功耗都高于MPSoC。


MPSoC:

得益于16nm FinFET+工艺和先进的电源管理架构(如PMU、细粒度的时钟门控、电源门控),MPSoC在能效比上具有显著优势。在提供相同处理性能(A53 vs A9)或逻辑性能时,功耗通常低于ZYNQ-7000。

然而,最高端的MPSoC型号(如ZU15/ZU19)在满载运行时,由于其巨大的逻辑规模和极高的性能,其绝对功耗峰值可能非常高,需要强大的散热方案。


对比结论:

提供相同性能的前提下,MPSoC的功耗显著低于ZYNQ,能效比是其主要优势之一。但对于追求极致性能(逻辑+CPU+高速IO满载)的设计,顶级MPSoC的功耗挑战很大。

成本

受到市场供需的影响,芯片价格往往都是波动的。

ZYNQ:正常情况下,7015的批量价格在150-200元之间,7020的批量价格在100-150元之间,7035的批量价格在600-700元之间,7100的批量价格在900-1000元之间,价格上7015和7020有较大势;

MPSoC:正常情况下,XCZU3EG的批量价格在600-800元之间,XCZU4EV的批量价格在1000-1500元之间,XCZU5EV的批量价格在1500-2000元之间,XCZU15EG的批量价格在2000-2500元之间;


对比结论:

在价格上MPSoC芯片相对ZYNQ芯片贵很多,所以在ZYNQ可以满足项目需求的情况下,可以优先选择ZYNQ芯片。

总结对比表格

对比维度 ZYNQ MPSoC
工艺 28nm工艺制程 16nm FinFET+工艺制程
CPU 架构 双核ARM Cortex - A9 处理器为核心构建APU

四核ARM Cortex - A53 处理器(APU +

双核ARM Cortex - R5F 处理器(RPU),部分型号集成 GPU/VPU
逻辑资源 28K - 444K LCs 250K - 1.1M LCs
DSP资源 160 - 2020 360 - 3528
RAM 资源 2.1Mb - 26.5Mb 3.8Mb - 70Mb
高速收发器 部分型号有高速收发器,速率和数量有限,最高 12.5Gbps 不同型号配备不同数量和速率的高速收发器,最高 16.3Gbps
功耗 相对较高,依赖基本节能机制 先进电源管理系统,动态调整功耗,功耗较低
成本 成本较低 成本较高

通过以上对比可以看出,ZYNQ和MPSoC 各有特点和优势。ZYNQ 适用于成本敏感、应用需求简单的场景;而MPSoC凭借先进的工艺、强大的CPU架构、丰富的逻辑资源和高速收发器等,在高性能、复杂应用场景中表现出色。在实际项目选型中,需要根据具体的应用需求、预算等因素综合考虑,选择最适合的芯片平台。


正点原子在ZYNQ 7010、7015、7020、7035、7045、7100,MPSoC XCZU3EG、XCZU4EV、XCZU5EV、XCZU7EV、XCZU9EG、XCZU15EG都有开发对应的FPGA开发板,欢迎大家选购。

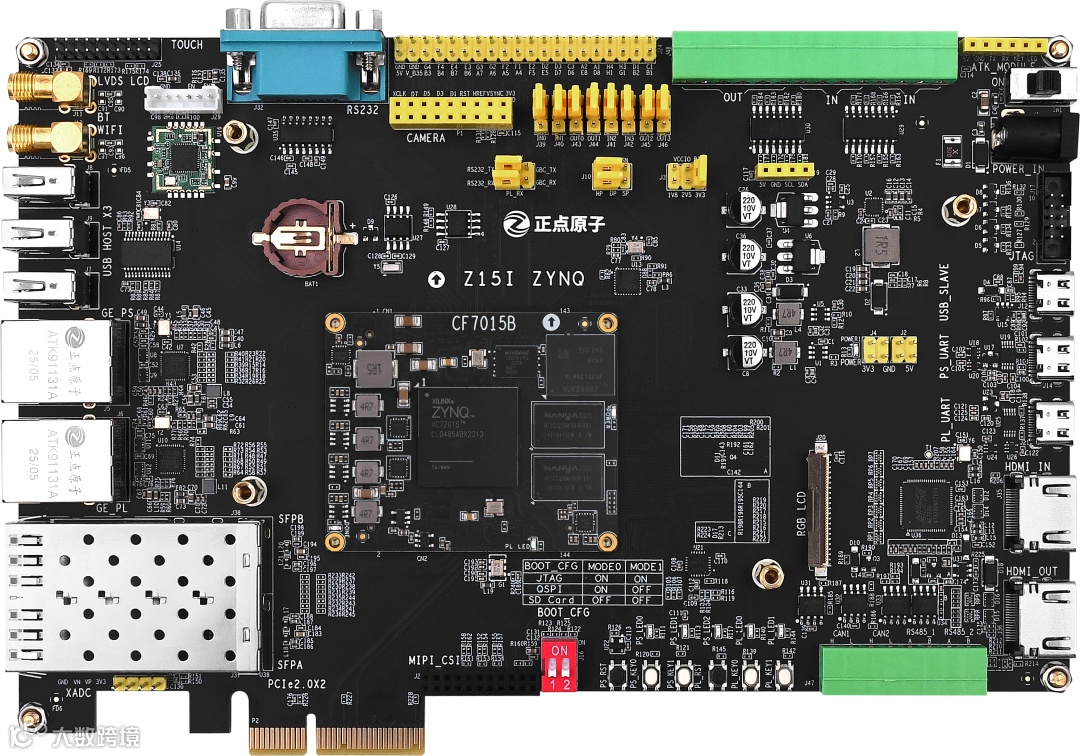

ZYNQ 7015:

https://detail.tmall.com/item.htm?abbucket=7&id=926675204108

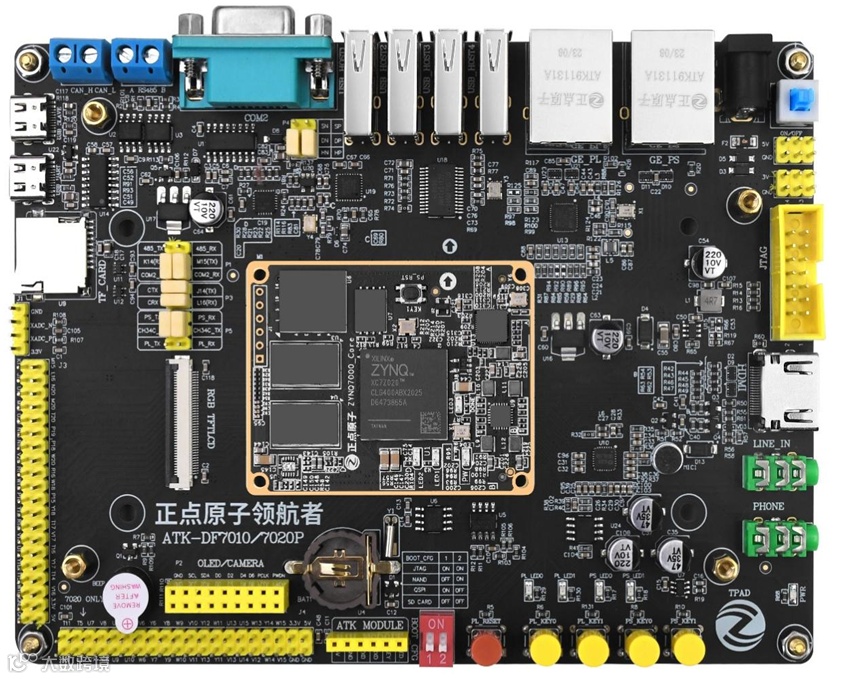

ZYNQ 7010/7020:

https://detail.tmall.com/item.htm?abbucket=2&id=609032204975

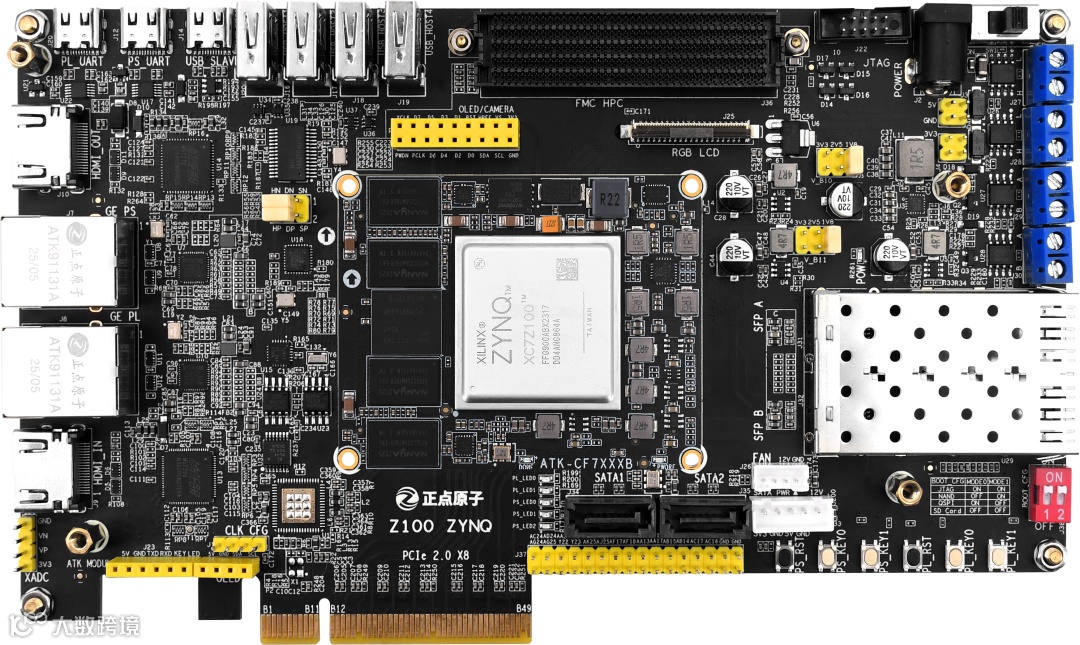

ZYNQ 7035/7045/7100:

https://detail.tmall.com/item.htm?abbucket=16&id=829965740018

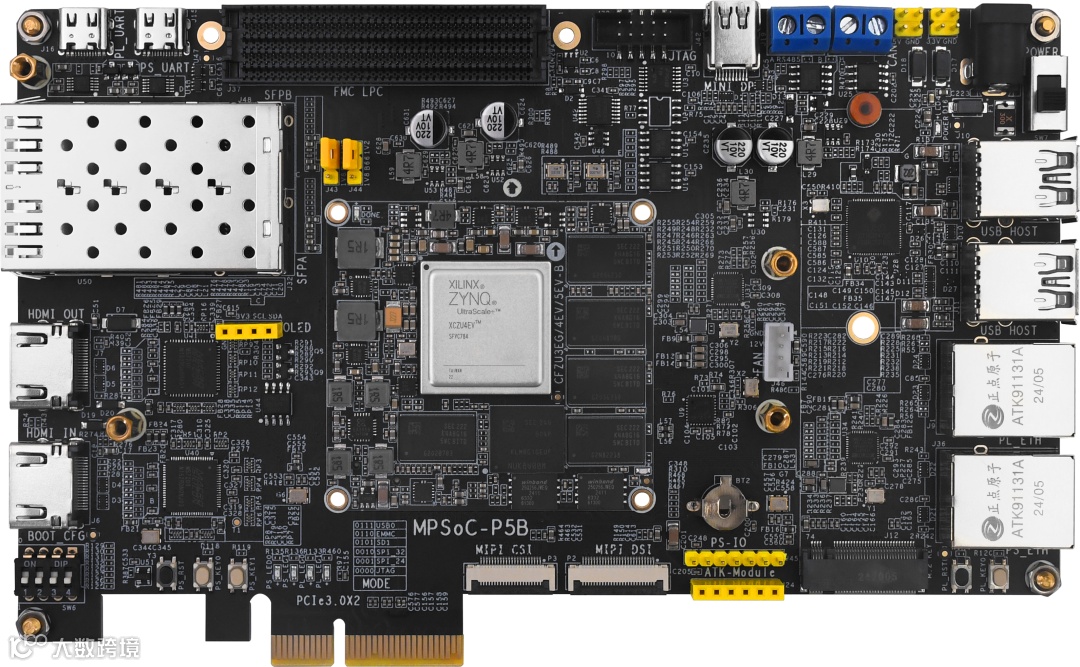

XCZU3EG/XCZU4EV/XCZU5EV

https://detail.tmall.com/item.htm?abbucket=2&id=753441508614

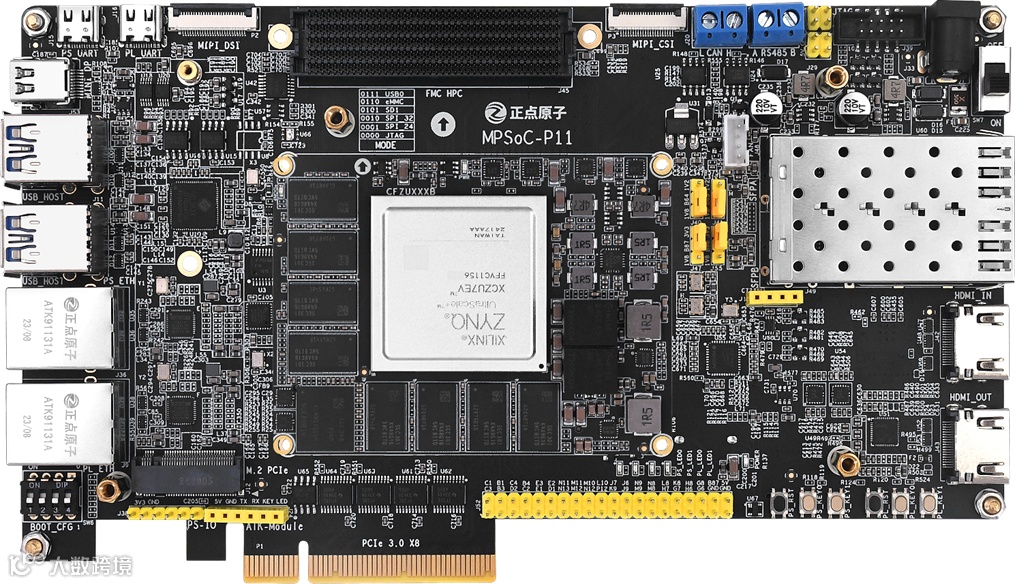

XCZU7EV:

https://detail.tmall.com/item.htm?abbucket=7&id=848893277520

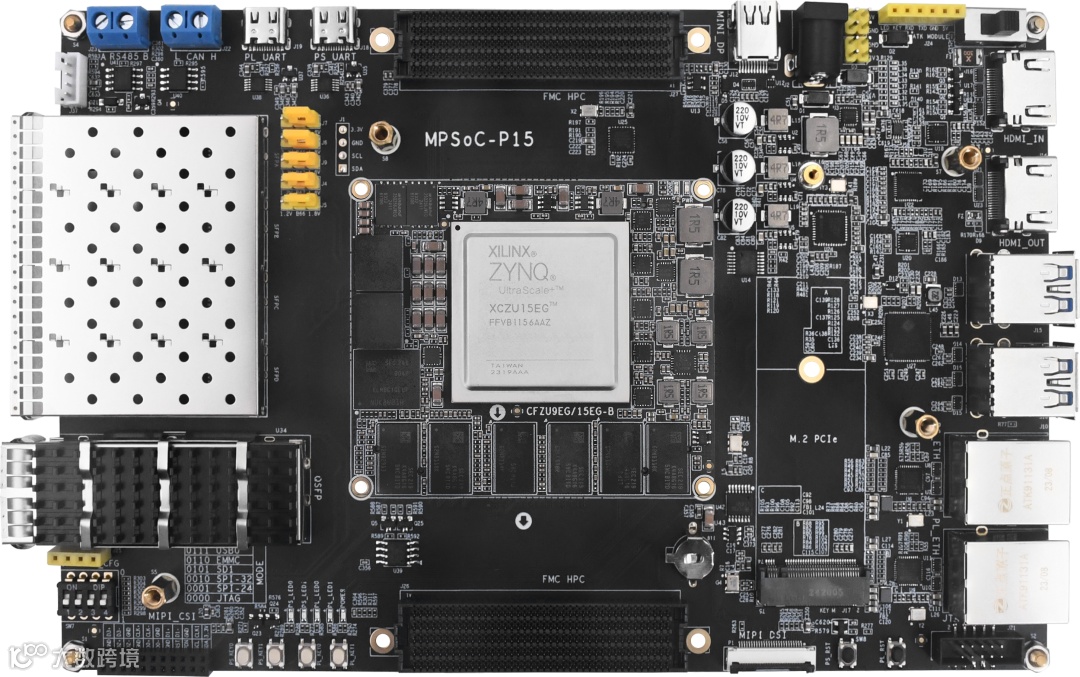

XCZU9EG/XCZU15EG:

https://detail.tmall.com/item.htm?abbucket=7&id=850321828467
