1 范围
本标准规定了振冲法的施工要求、方法和质量控制标准。本标准适用于处理砂土、粉土、粉质黏土、素填土和杂填土等地基。对于处理饱和黏性土和黄土地基，应在施工前通过现场试验确定其适用性。不加填料振冲加密适用于处理黏粒含量不大于10%的中砂、粗砂地基。不宜用于湿陷性黄土地基。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。
GB50300—2013建筑工程施工质量验收统一标准
GB50202—2002 建筑地基基础工程施工质量验收规范
JGJ79 建筑地基处理技术规范
3 术语
3.1 振冲碎石法 是利用振冲器水冲成孔，分批量以砂石骨料形成桩体，桩体 与原地基构成复合地基，减少地基的沉降和沉降差。本工艺有以 紧密的桩体材料置换一部分地基土的振冲置换作用。
3.2 振冲挤密法 是利用振冲器和水冲过程，使砂土结构重新排列挤密而不必 另加砂石填料的方法，仅适用于处理松砂地基。
4 施工准备
4.1 技术准备
4.1.1 熟悉图纸，解决技术疑问。
4.1.2 熟悉工程地质资料。
4.1.3 经审批后的复合地基施工组织设计、施工方案。
4.1.4 根据图纸定好桩位点、编号、施工顺序、水电线路和临 时设施位置。
4.2 物资准备
4.2.1 定位用木桩、线绳、石灰等。
4.2.2 填料可用坚硬、不受侵蚀影响的碎石、卵石、角砾、圆 砾、矿渣以及砾砂、粗砂、中砂等，含泥量不大于5%，有机质含量不大于５％。
4.2.3 填料粒径为：30kW 振冲器 20mm～80mm， 55kW 振冲器 30mm～100mm，75kW 振冲器 40mm～150mm。
4.3 施工设施准备
4.3.1 施工机械 主要施工机械：振冲器、起重机、装载机等。 起重机根据振冲器大小选用12t～16t 起重机。
4.3.2 工具用具 主要工具用具：铁锹、手推车等。
4.3.3 监测装置 全站仪、经纬仪、水准仪、钢卷尺、塔尺、钢钎等。
4.4 作业条件准备
4.4.1 工程地质勘察报告、基础施工图纸、施工组织设计应齐 全。
4.4.2 建筑物地面上所有障碍物和地下管线、电缆、旧基础等 均已全部拆除或搬迁。沉管振动对临近建筑物及厂房内仪器设备 有影响时，已采取有效保护措施。
4.4.3 施工场地已进行平整，对桩机运行的松软场地已进行预压处理，周围已做好有效的排水措施。
4.4.4 桩轴线控制及水准基点桩已经设置并编号，且经复核； 桩孔位置已经放线并已标志定位或撒石灰。
4.4.5 已进行成孔、夯填工艺和挤密效果试验，确定有关施工 工艺参数（分层填料厚度、留振时间、振冲电流和振冲后的干密 度、打桩次序），并对试桩进行了测试，承载力挤密效果等符合设 计要求。
4.4.6 供水、供电、运输道路、现场小型临时设施已经设置就 绪。
4.4.7 要选择和确定钻机的进出路线，制定施工方案，做好技 术交底。
5 施工工艺

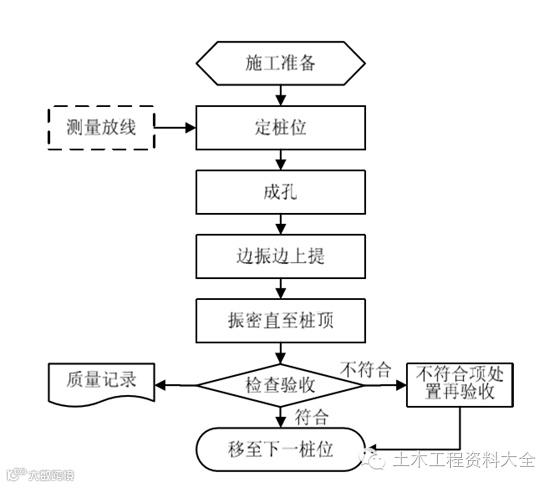

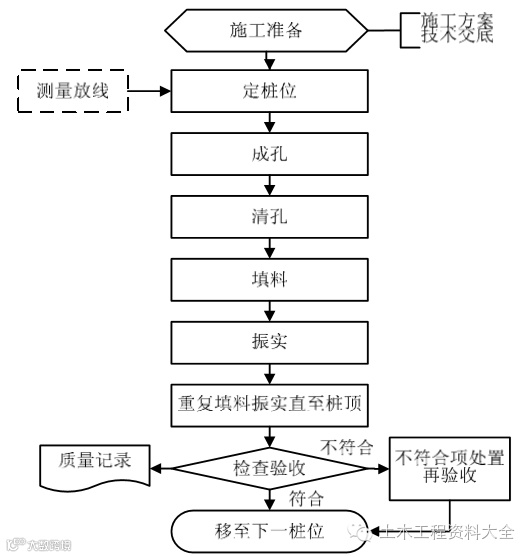

5.1 施工工艺流程 振冲碎石法工艺流程见图1。 振冲挤密法工艺流程见图2。
5.2 操作要求

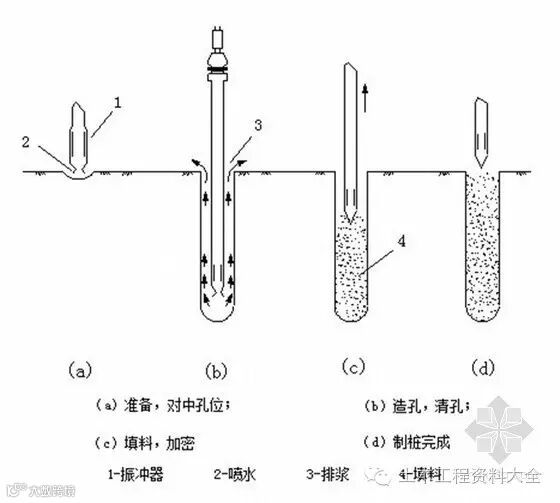

5.2.1 振冲碎石法 a) 定桩位：施工时应先按桩位图测放桩位且经监理或业主复 合验收合格后，方可进行下一步施工。 b) 成孔：将振冲器对准孔点，以 1m/min～2m/min 速度徐徐沉入土中，每沉入 0.5m～1.0m，在该段高度悬留振冲 5s～10s 进行扩孔，待孔内泥浆溢出时再继续沉入，使形成 0.8m～1.2m 的孔洞，当下沉达到设计深度时，应清孔。再将振冲器以 1m/min～ 2m/min 的匀速沉至设计深度以上 30cm～50cm，然后以 3m/min～ 5m/min 的匀速提出孔口，再用同法沉至孔底，如此反复 1～2 次，达到扩孔的目的。 c) 清孔：清孔时应将振冲器沉至设计深度时，流振并减少射水压力（一般保持 0.1MPa）以便排出泥浆进行清孔。 d) 填料：成孔并清孔后，立即往孔加料，每次填料高度不宜大于 0.5m。e) 振实：把振冲器沉入孔内填料中进行振密至密实电流达到规定值为止。再提出振冲器加料，沉入振冲器振密，反复进行直至桩顶。在振密过程中，宜小水量补给喷水，以降低孔内泥浆密度，利于填料下沉，便于振捣密实。在砂性土中制桩时，亦可采用边振边加料的方法。
5.2.2 振冲挤密法 a) 定桩位：施工时应先按桩位图测放桩位且经监理或业主复 合验收合格后，方可进行下一步施工。 b) 成孔：当振冲器到达设计加固深度以上 0.3m～0.5m 时，减小水压，继续使其下沉至加固深度以下0.5m处，留振10s～15s。c) 边振边上提振密直至桩顶：以 1m/min～2m/min 速度上提振冲器，每提升 0.3m～0.5m，留振 10s～15s，并观察电机工作电流变化，当电流达到规定值时，再继续上提、留振，直至地面。5.3 季节性施工5.3.1 冬期施工应将表层冻土破碎后造孔。每班施工完毕，应将供水管和振冲器内积水排净，以免冻胀损坏。5.3.2 雨季施工要作好防汛防雨措施，现场作好排水措施和防止坑内积水。
6 质量控制标准
6.1 主控项目 6.1.1 地基承载力及密实电流遵照GB50202-2002中第 4.4 条规定。 6.6.2 填料粒径按本标准第 4.2.3的规定。

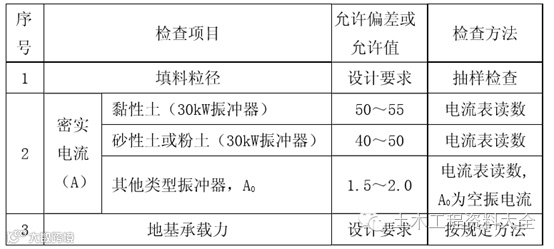

6.6.3 振冲地基主控项目质量检验标准见表2。
2 振冲地基主控项目质量检验标准
6.2 一般项目

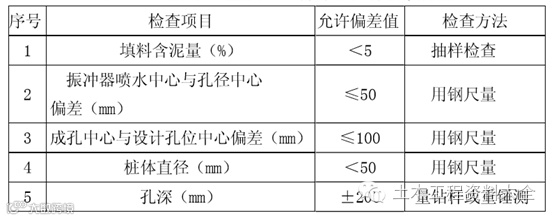

振冲地基质量一般项目允许偏差见表3。
3 振冲地基质量一般项目的允许偏差
7 产品防护
7.1 基础底面以上应预留0.7m～1.0m 厚的土层，待施工结束后，将表层挤松的土挖除，或分层夯实密实后，立即进行下道工序施工。 7.2 冬季施工，应采取防冻措施，防止桩头受雨水淋湿或冻结。
8 环境因素及危险源控制措施
8.1 环境因素控制措施
加强现场泥浆管理，防止泥浆对附近环境的污染。
8.2 危险源控制措施
8.2.1 振冲机操作时，应安放平稳，防止成孔时，突然倾倒或 锤头突然下落，造成人员伤亡或设备损坏。
8.2.2 成孔时作业区域内，不得有人员走动或进行其他作业。
9 质量记录
执行本标准应形成以下质量记录:
A1016 振冲地基工程检验批质量验收记录
04-B1008 施工组织设计（施工方案）报批表
04-B1019 施工技术交底记录
B1023 隐蔽工程验收记录
04-B1024 工序交接、中间交接、单位之间交接检查记录
C1113 振冲地基施工记录表
C1117 桩位放线测量记录
C1413 石子检验报告
