[建筑工程施工常规] 图解二次结构质量管控篇

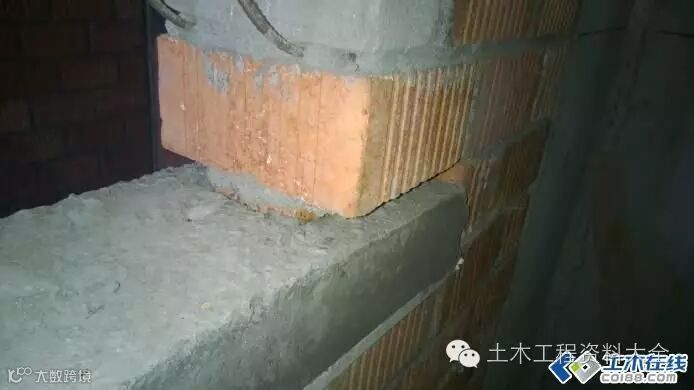

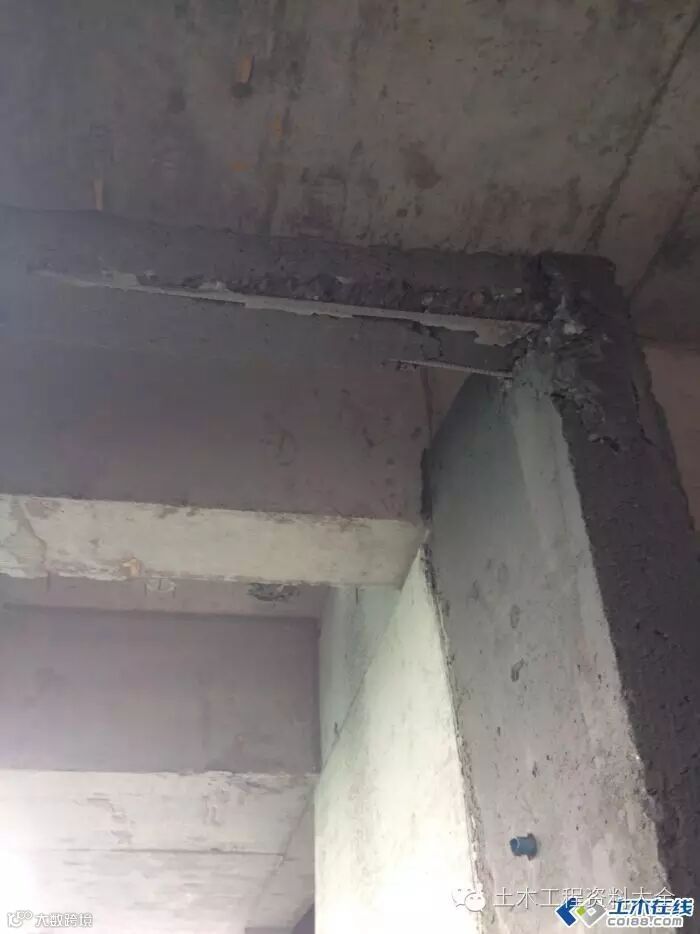

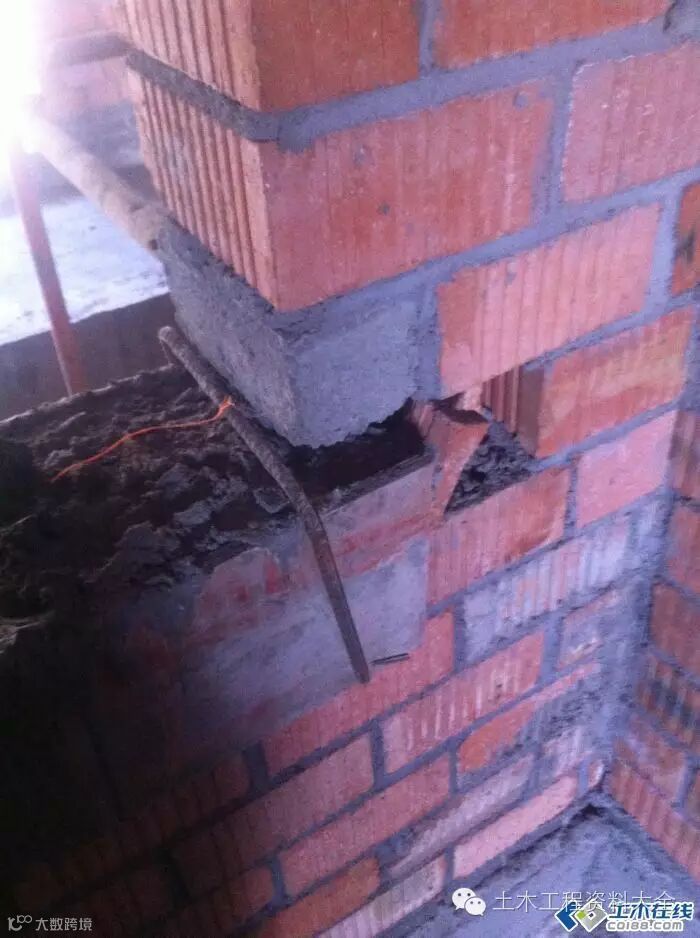

窗台梁工序普遍倒置（先砌墙后浇筑，留有缝隙）、且无排水坡度，渗漏隐患

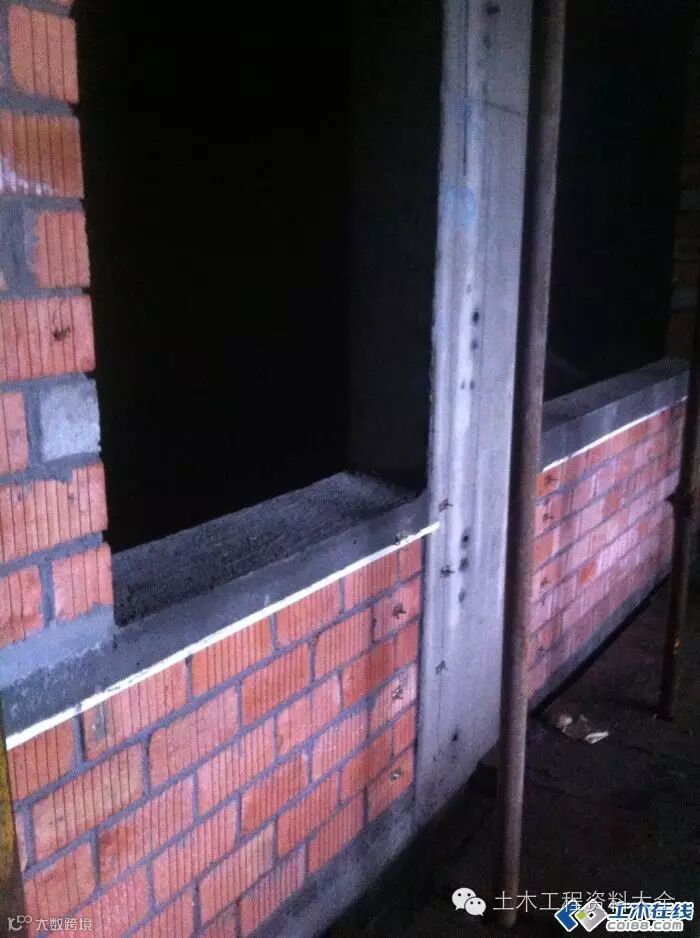

窗台梁、腰梁浇筑完毕达到强度要求后方可进行后续砌筑.（优秀做法下图）

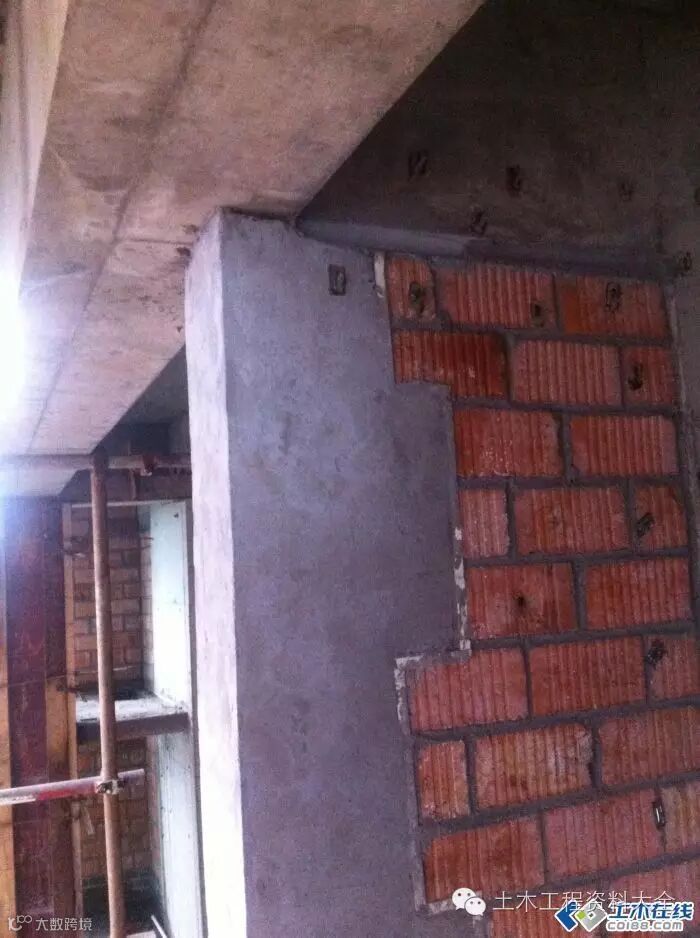

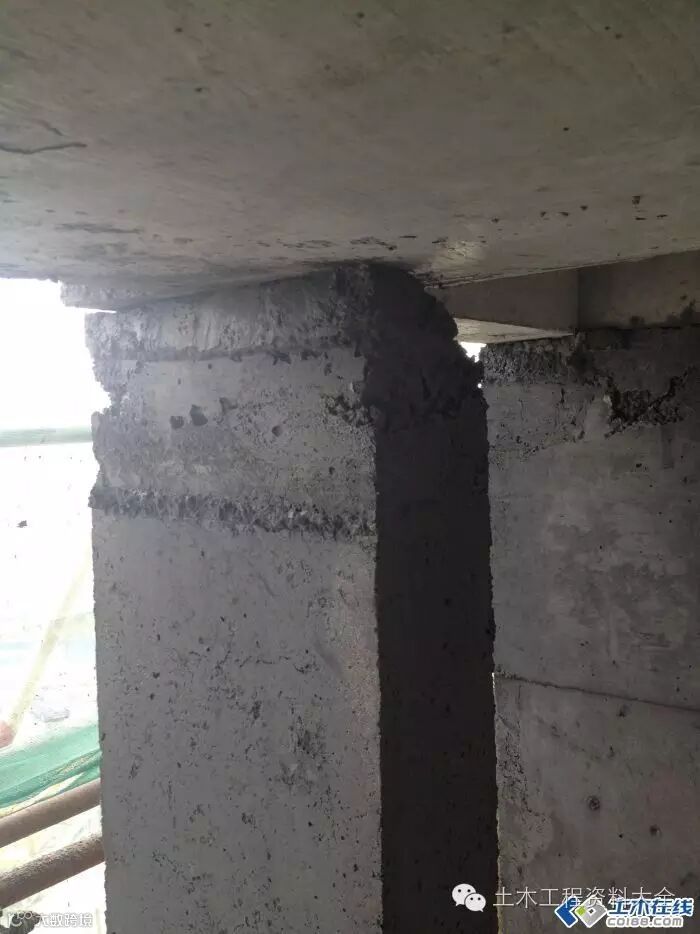

构造柱立模时在柱顶与梁板交接处设喇叭口，一次性浇筑，保证柱顶砼浇筑密实，后期砼强度满足要求后剔除

  局部外墙未满刀灰，有渗漏隐患

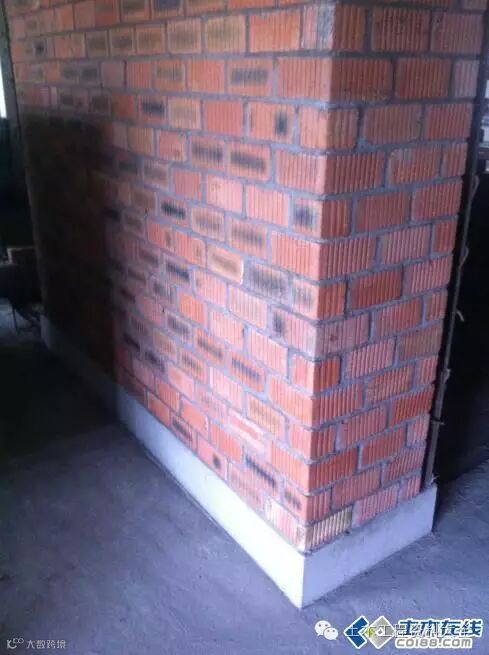

  外墙必须满刀灰

  断砖上墙现象仍有不少

砌块上墙前应进行挑选，断砖需锯切后方可上墙

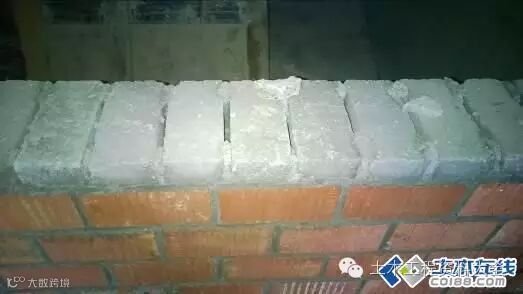

窗台梁处用水泥砖找模数，且未满刀灰，有渗漏隐患，砌筑前提前算好皮数划线，砌筑时挂皮数杆

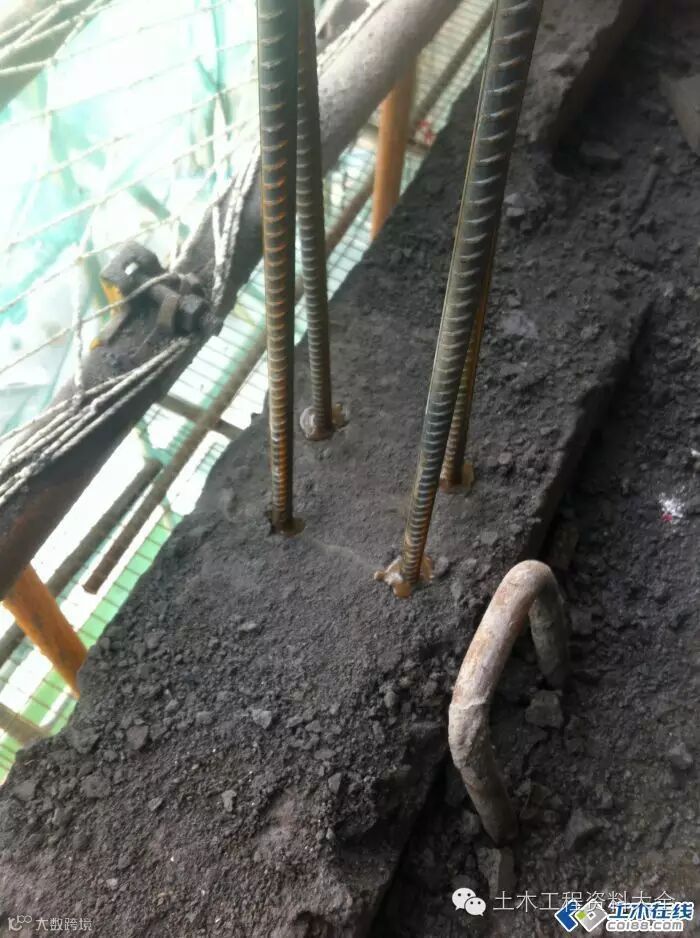

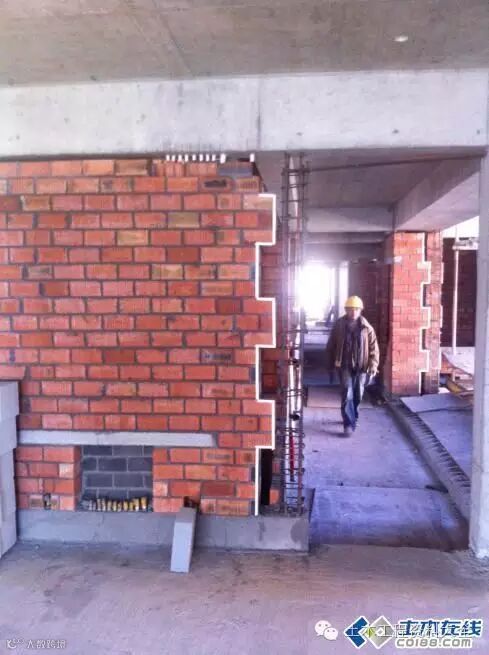

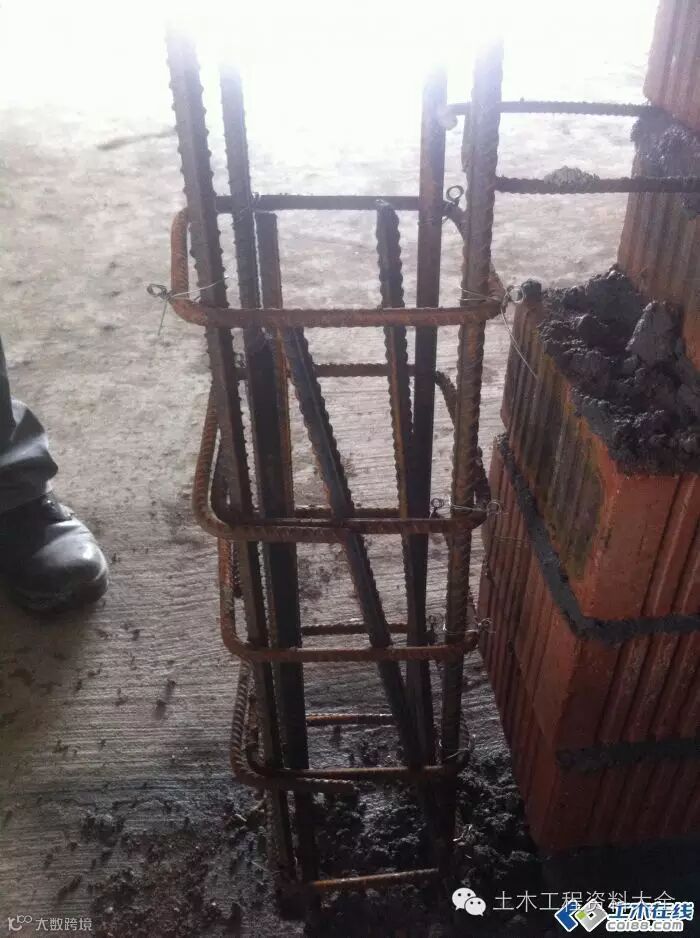

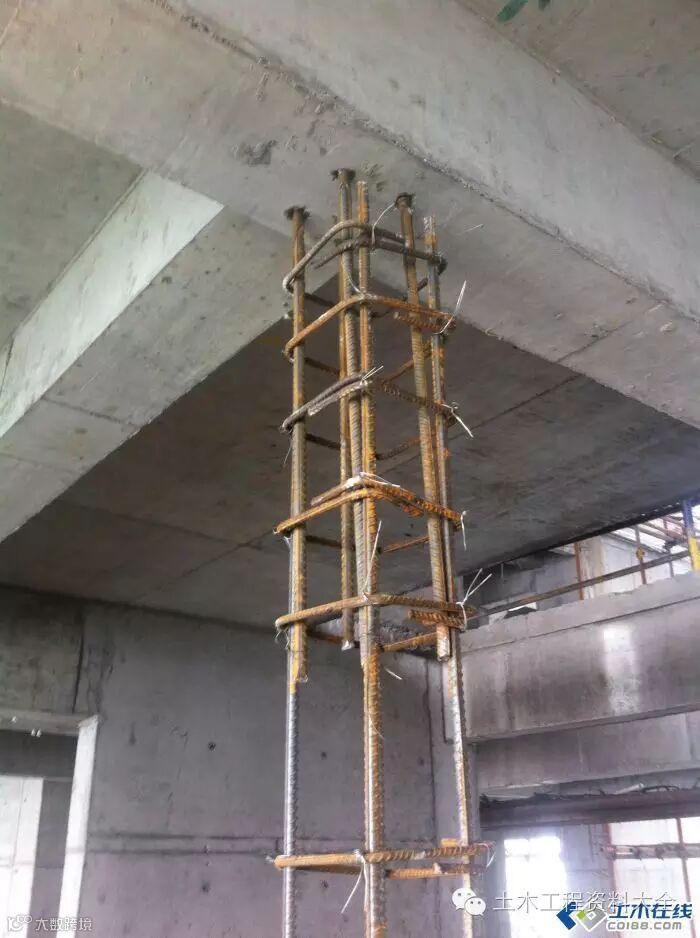

构造柱植筋不匹配，未与主筋有效绑扎且植筋外露长度必须满足搭接要求。（马牙槎内砌筑砂浆随手清理干净

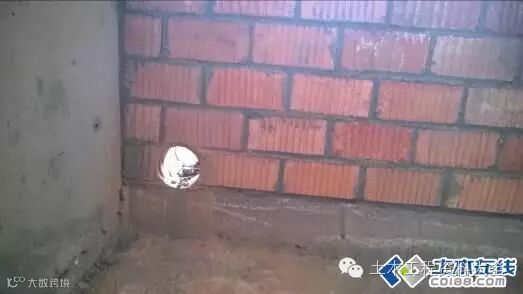

  空调孔外高内低，后续渗漏隐患

部分墙体平整度、垂直度不达标

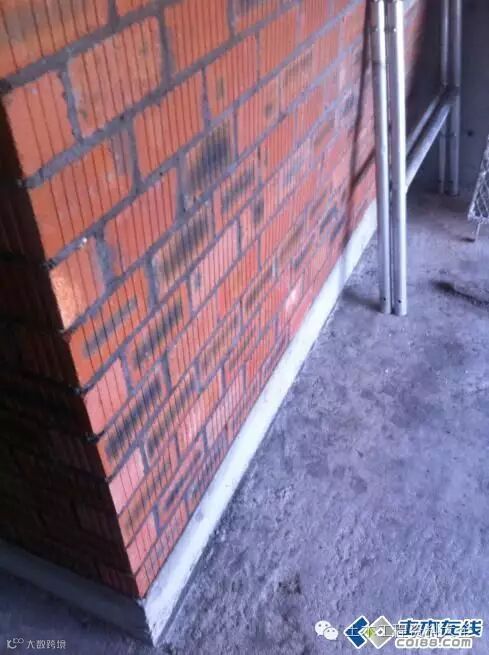

优秀做法

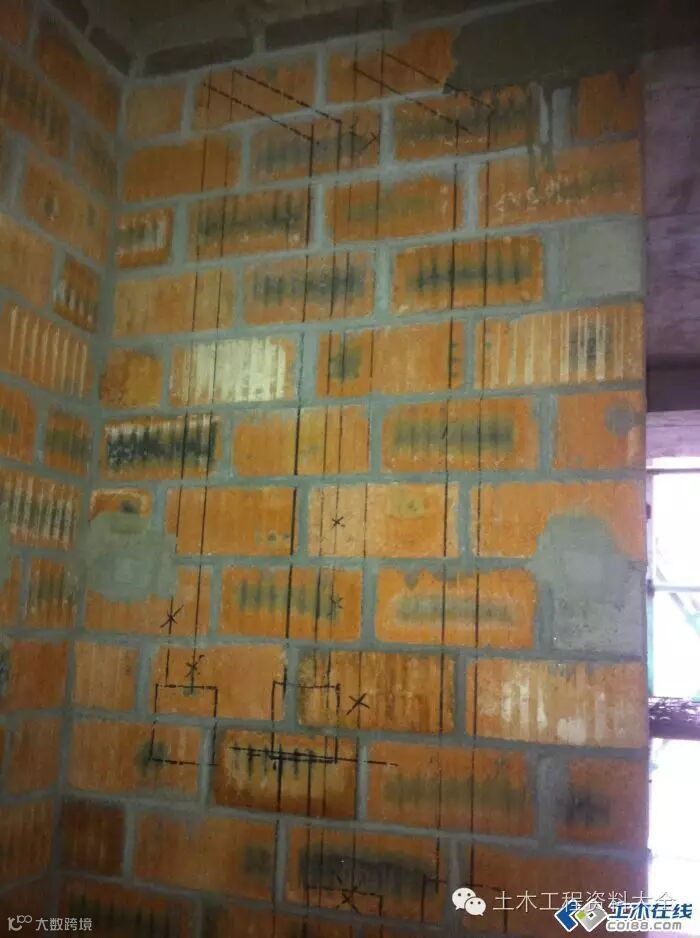

技术交底明确标注砌体垂直度正手墙5反手墙8，平整度正手墙10，反手墙15

  优

部分分户墙未用页岩砖砌筑且混砌

  分户墙必须严格按照交底用页岩砖砌筑，且不容许混砌

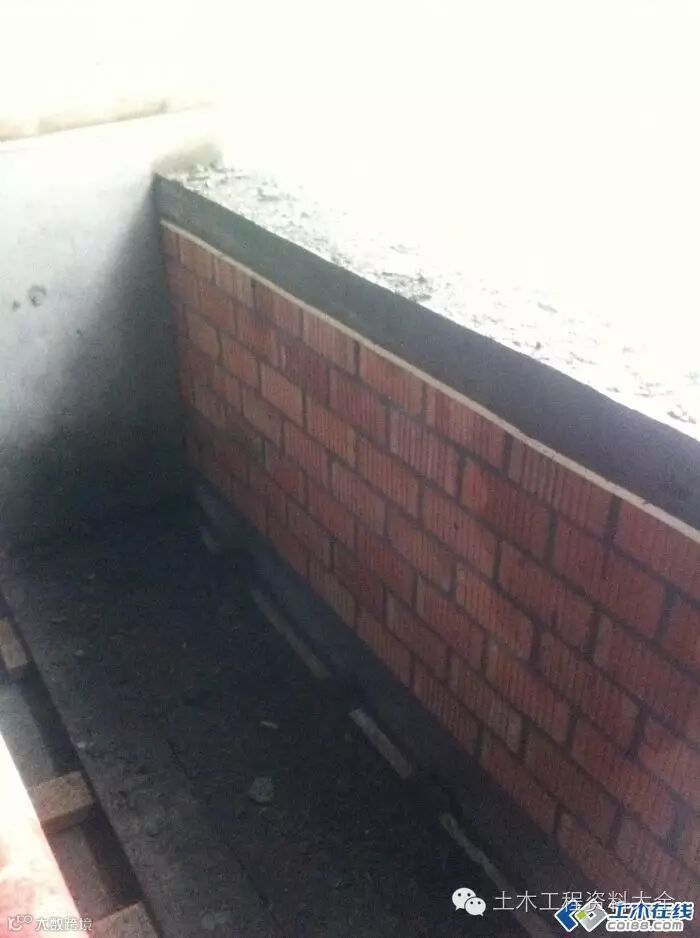

止水坎浇筑前垃圾清理不到位，有渗漏隐患

  厨卫以及外墙止水坎支模前基层必须清理、凿毛、湿润，且及时报验质检验收合格后方可浇筑

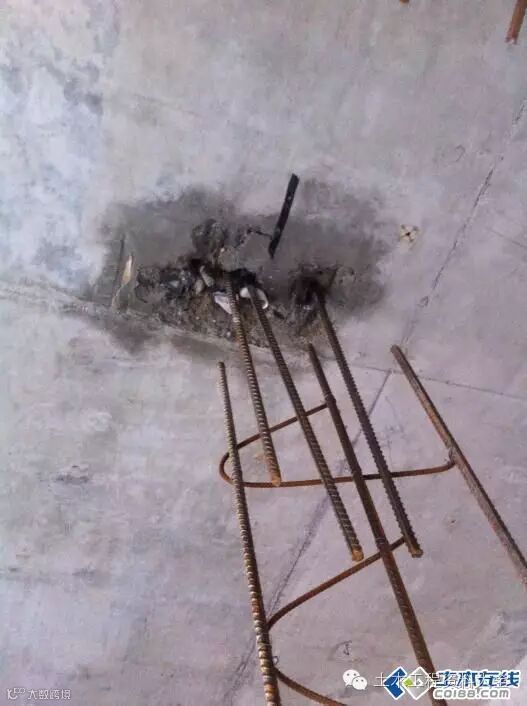

植筋深度控制不严，已造成顶板渗漏

强化植筋现场交底，植筋深度、位置、严格按照交底执行

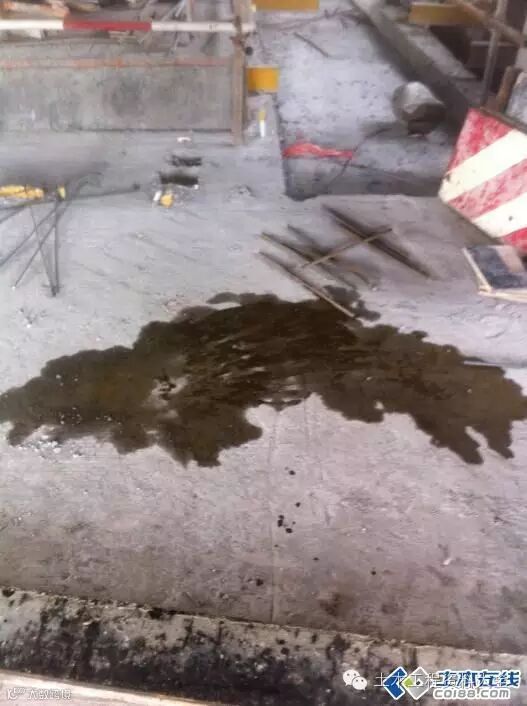

  二结构模板脱模剂随意洒落楼面，为后期做地坪留有地面空鼓隐患

脱模剂用量控制好，不可污染楼面、钢筋等，保证工完场清。落地灰清理回收利用。

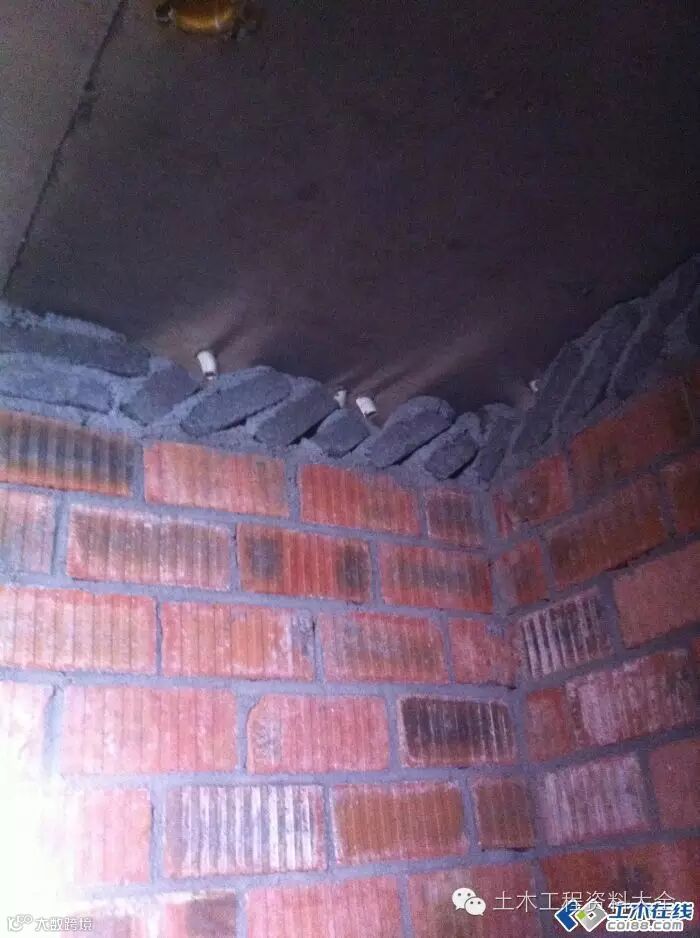

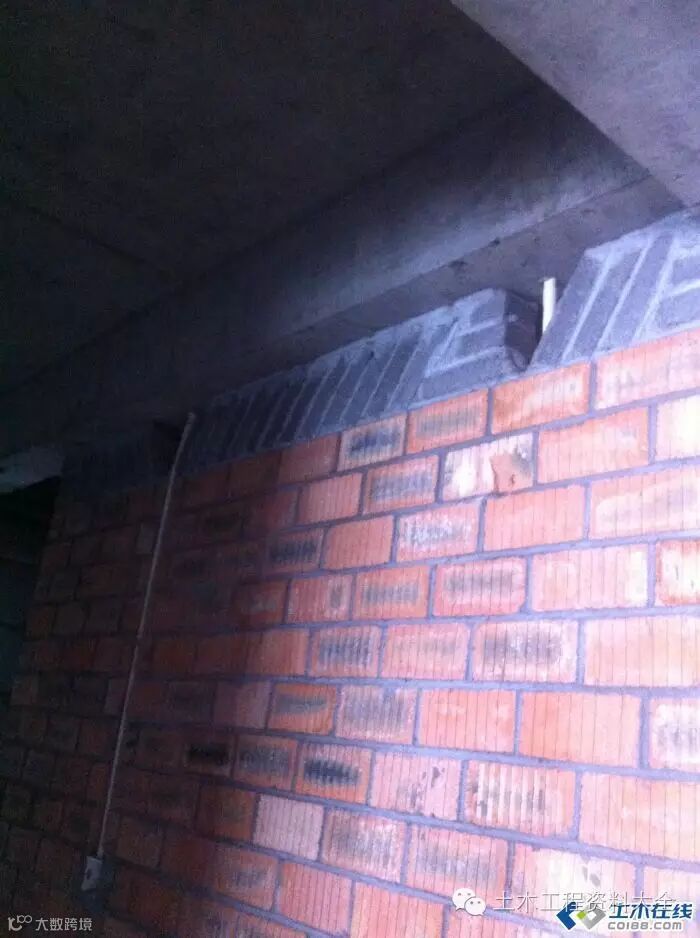

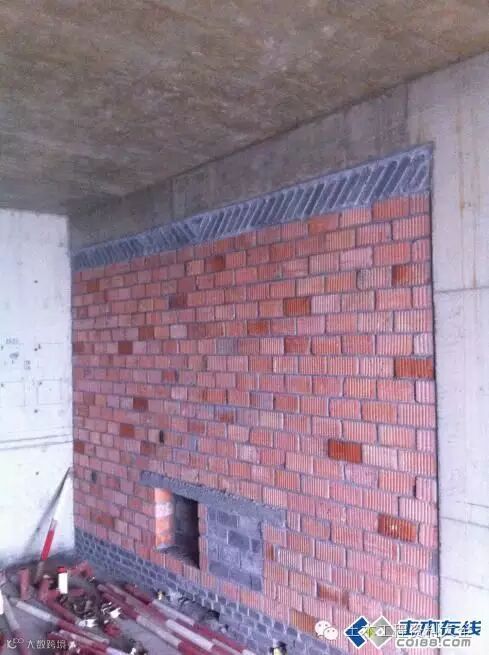

塞砖不密实，责任心差，本工程要求斜砌角度控制在60度左右。

  秀

塞砖严格按照本工程交底间隔15天，必须密实，遇安装管线留置后期封堵。

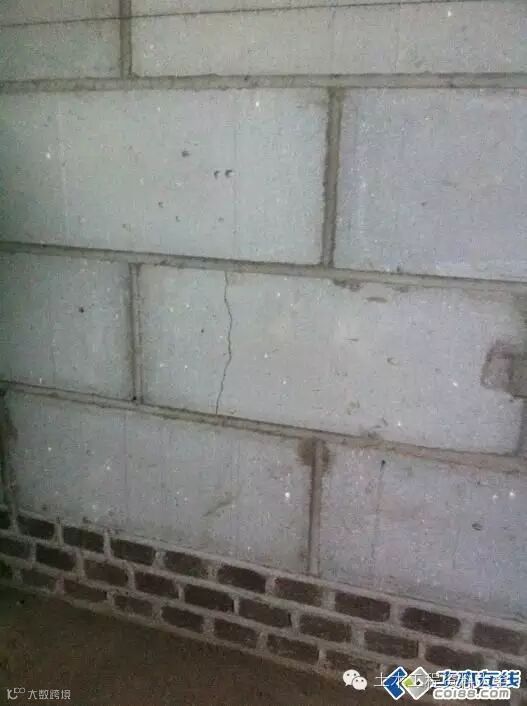

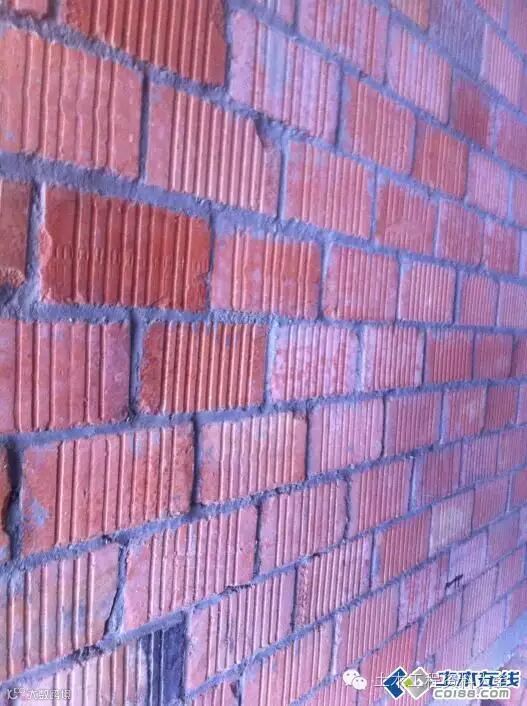

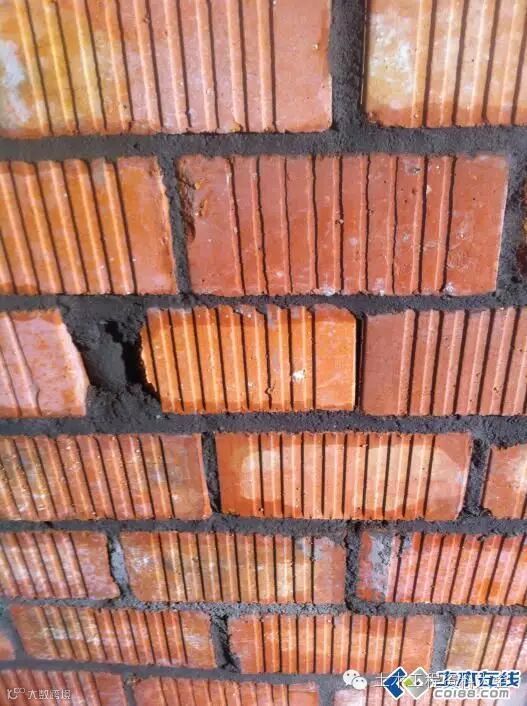

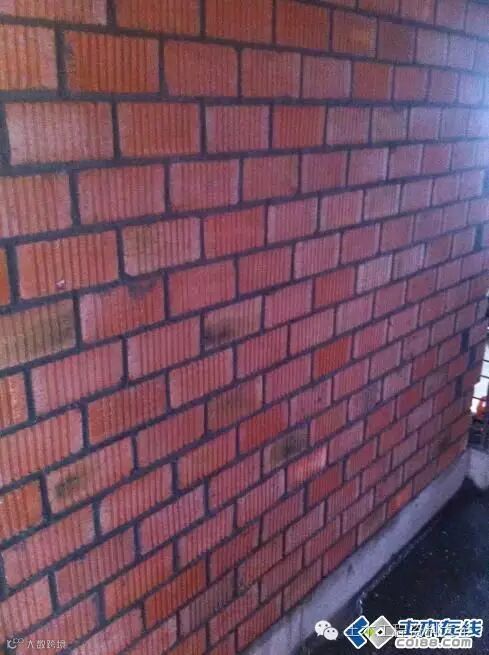

  灰缝控制不严，观感差

砖砌体灰缝控制8—12mm，加气块15mm

做法

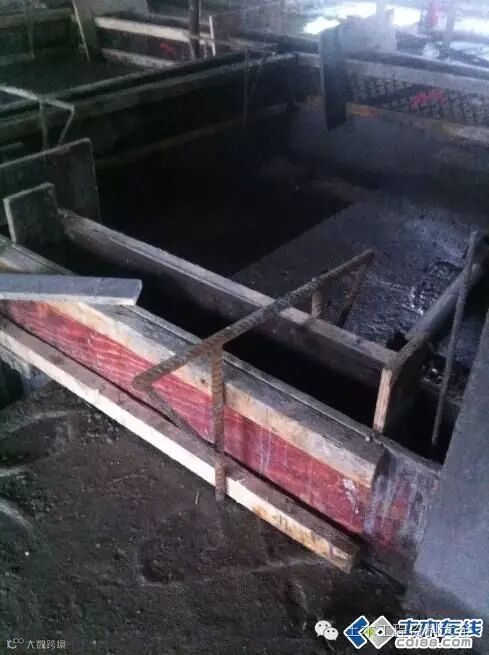

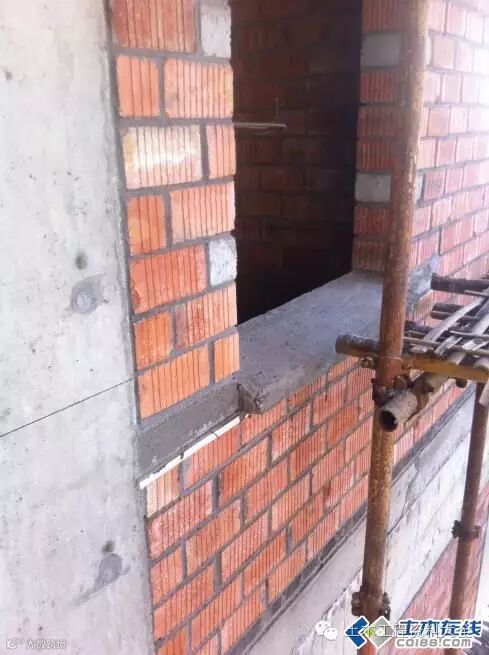

窗台梁模板长度不够且砼收面不平（窗台梁一定要找出结构坡度）

  加强现场督察，责任到人

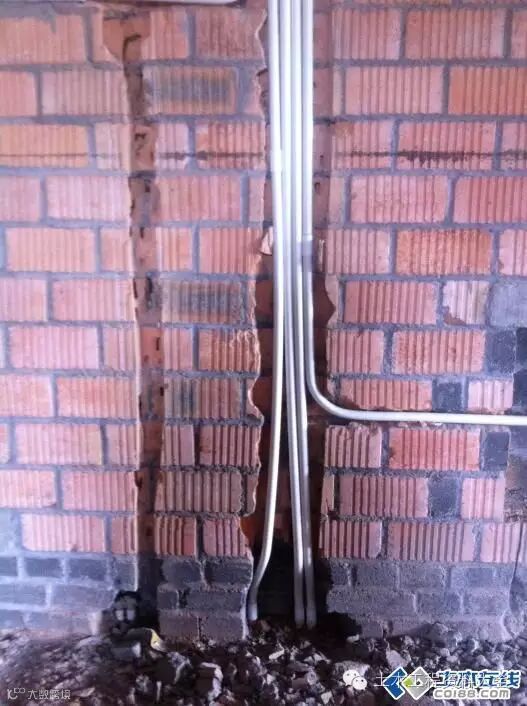

  墙体开槽前未弹线，导致边角不顺直，观感差

  开槽前必须先弹线，且开槽深度严格按交底执行

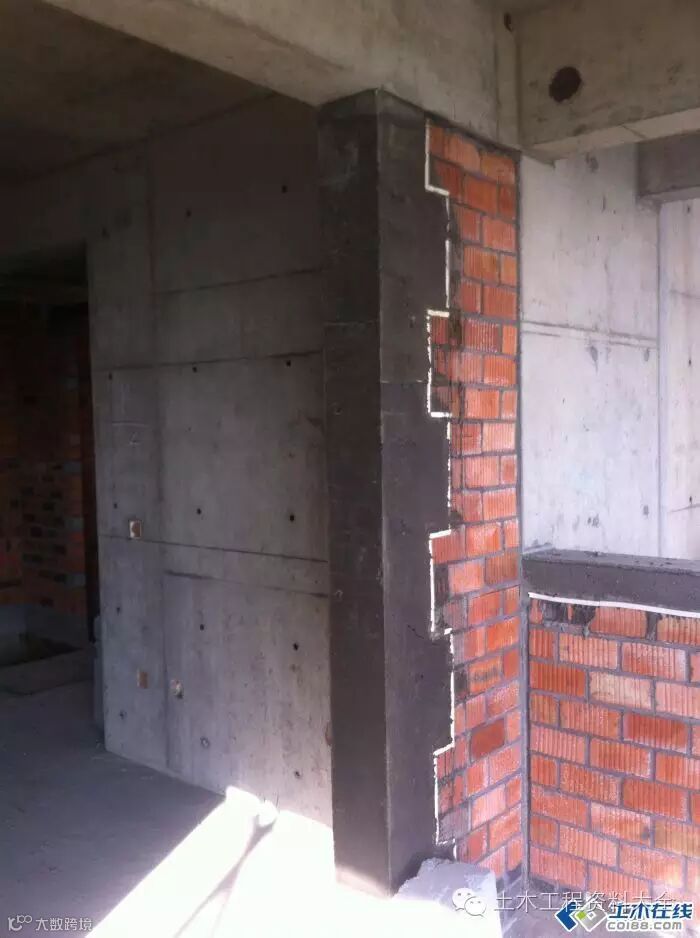

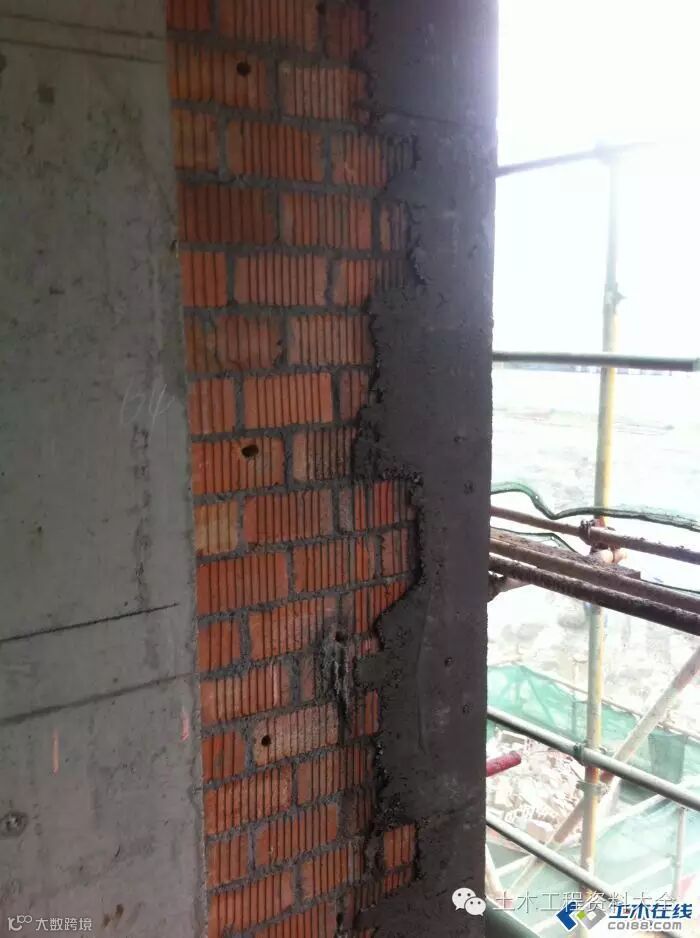

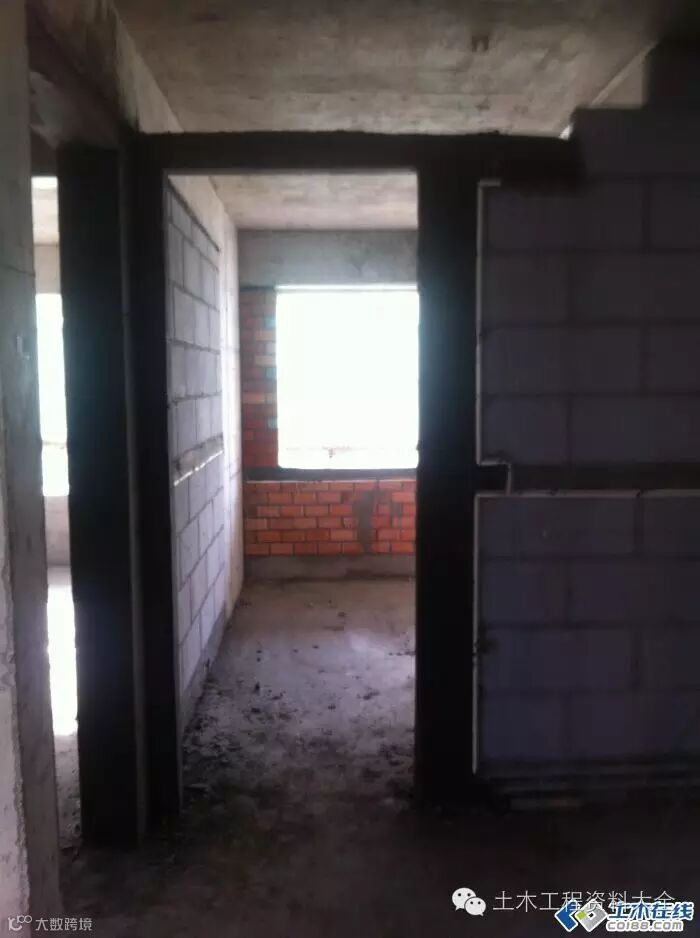

  马牙槎浇筑观感差，漏浆严重污染墙面

  构造柱封模前海绵条必须张贴到位，否则漏浆严重影响观感

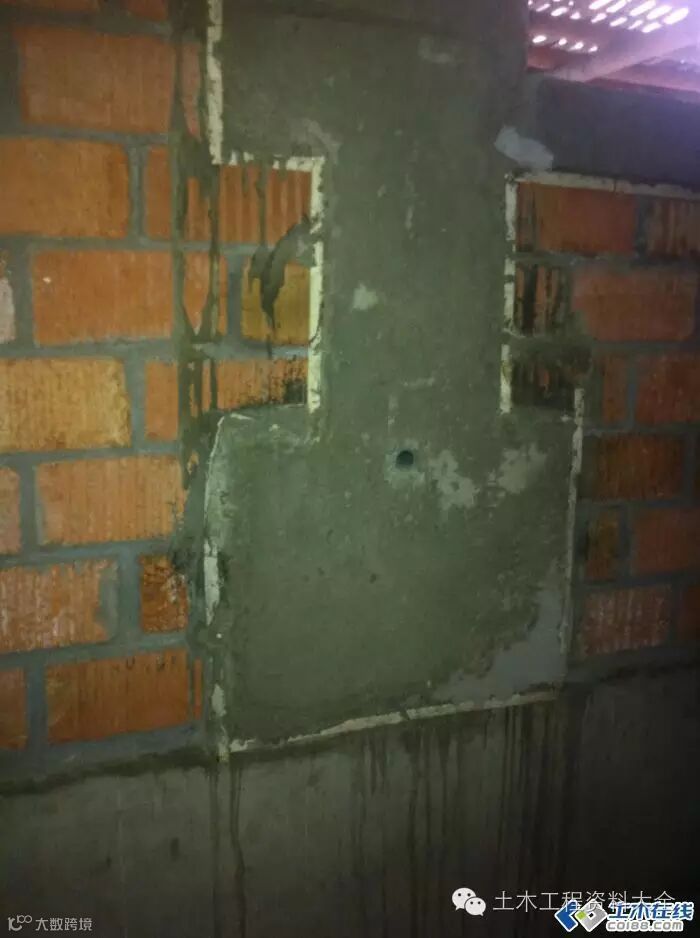

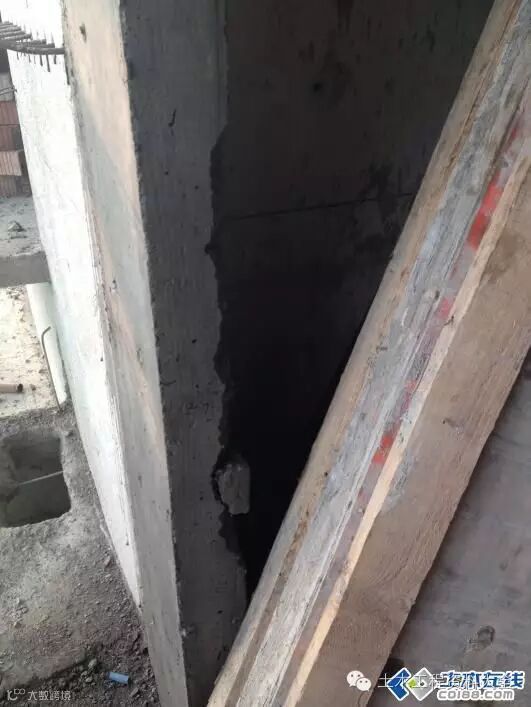

  构造柱拆模后蜂窝麻面严重，与一结构结合不严

  构造柱浇筑振捣存在欠振，漏振，甚至不振现象，此类现象必须杜绝，强化质量意识

  外墙构造柱模板加固禁止在砌体开洞，后期有渗漏隐患（不仅仅是螺栓洞后期封堵麻烦，还有可能在立模、拆模时造成坏砖）

  对拉螺杆眼在构造柱模板中间留置即可

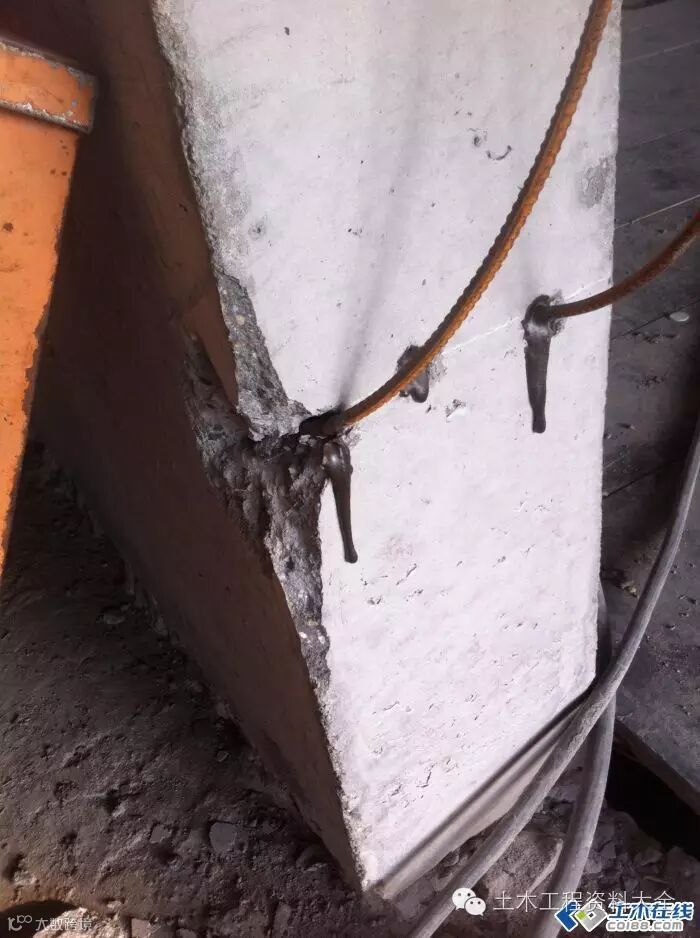

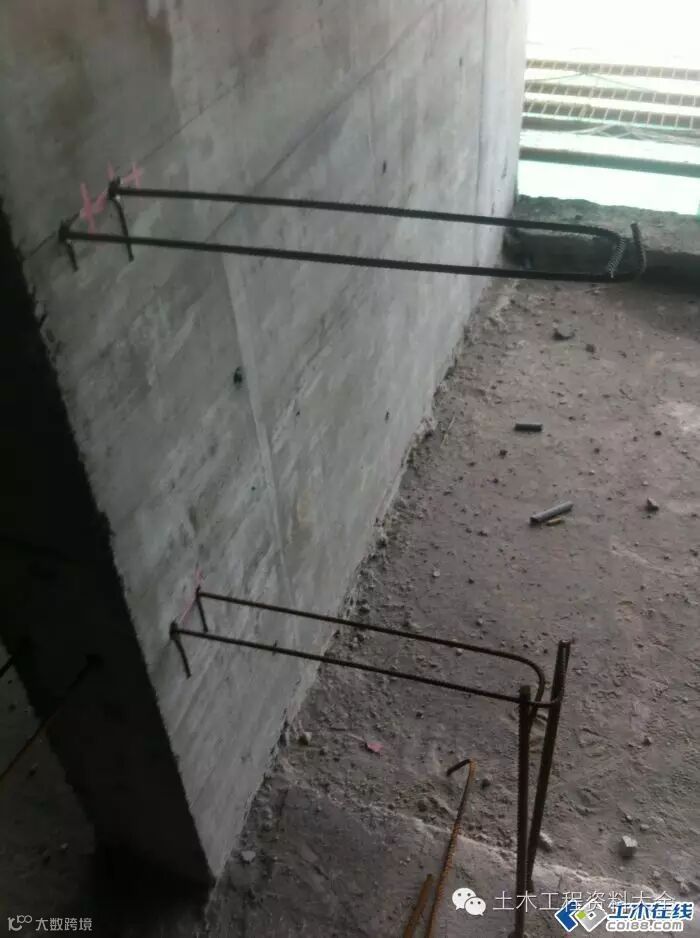

  植筋破坏结构严重，加强植筋工人成品保护意识且墙拉筋植筋深度MAX（15d,100），间隔500MM一道。

  墙拉筋植筋位置离墙边适当远点，避免砼墙边角受损（植筋位置严格按照项目部排砖图砖皮数定位），钻孔深度必须达标。

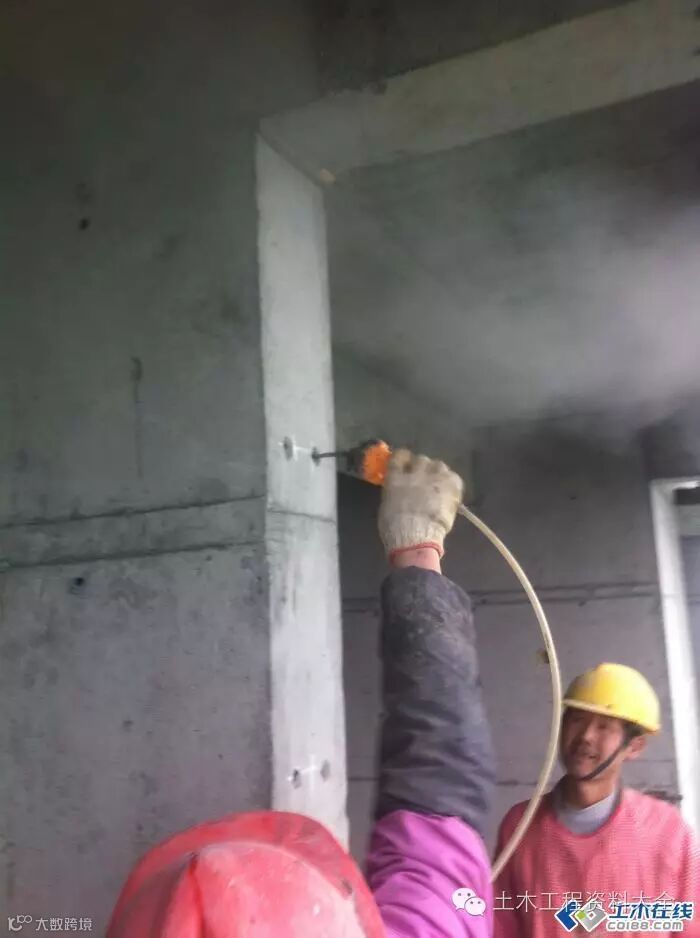

打眼后内部粉尘清理不到位，影响植筋强度，用专用吹风机确保清理效果

  加强交底与现场监察（墙拉筋拉拔试验合格后才能进行砌筑）

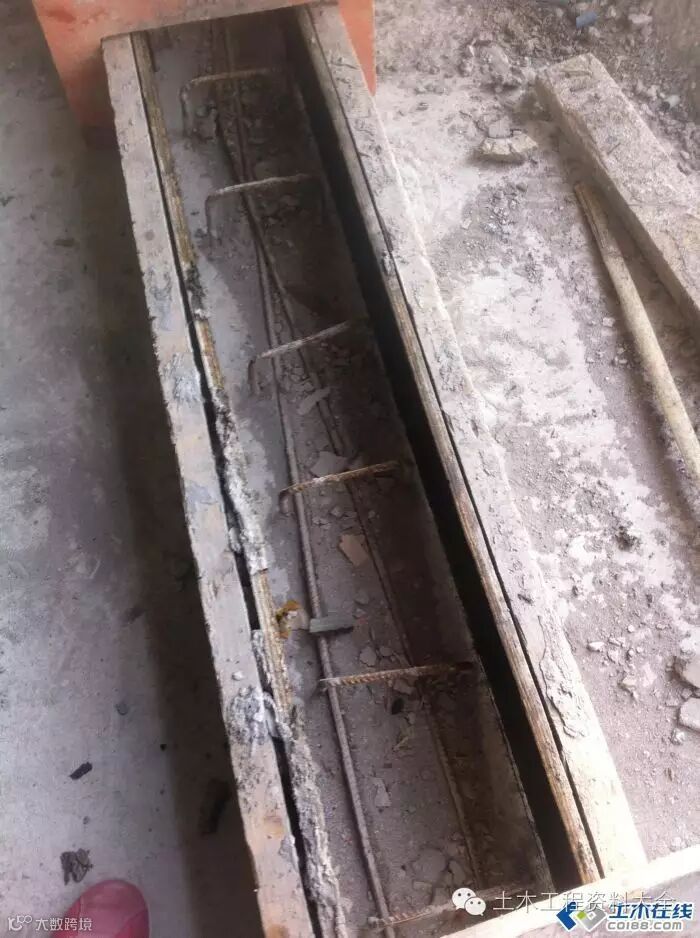

  门过梁漏筋严重，小的过梁振动棒无法使用时要用钢管等轻敲外模，减少蜂窝麻面。

  门过梁支模后检查下钢筋保护层垫块摆放（垫块用实心水泥块即可）

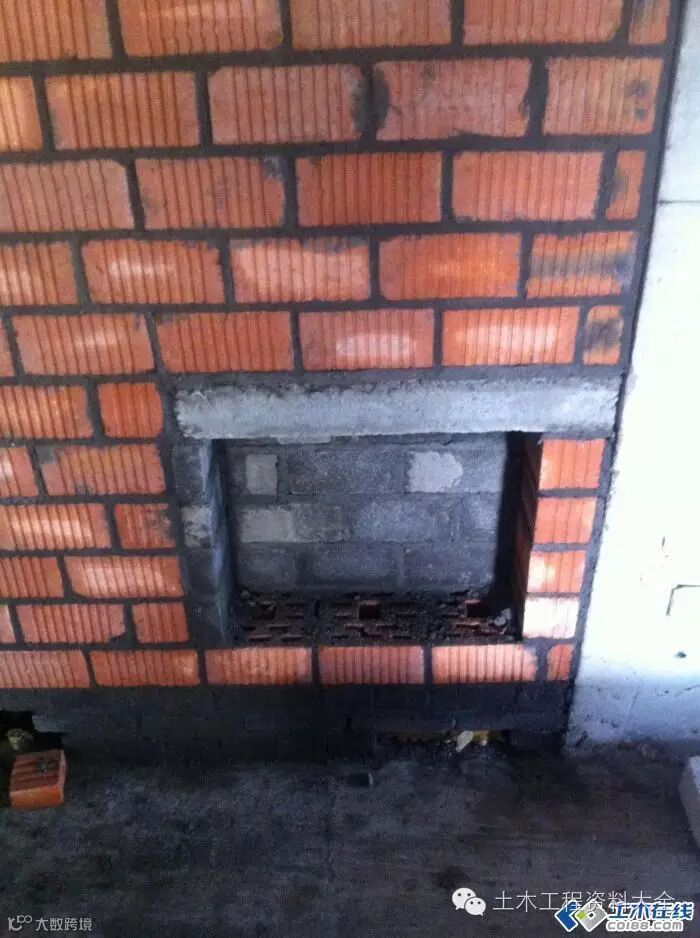

  电箱留洞预制过梁伸入墙体不足，本工程要求至少深入两端砌体250mm。

  遵守砌筑交底执行，伸入墙体满足25CM

窗台梁、腰梁拆模后漏浆严重，污染墙面，影响观感。

窗台梁、腰梁支模前必须粘贴海绵条。

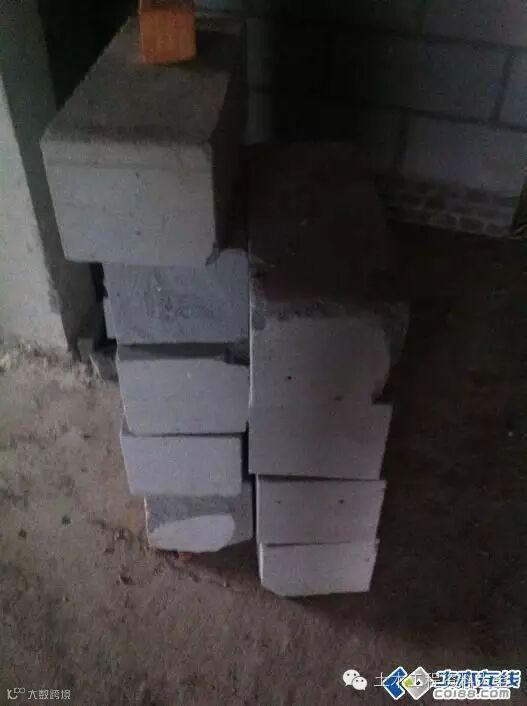

  砌筑原材破损严重，缺棱掉角，现场多孔页岩砖砌筑前一天必须浇水湿润，严禁干砖上楼浇水或干砖上墙。

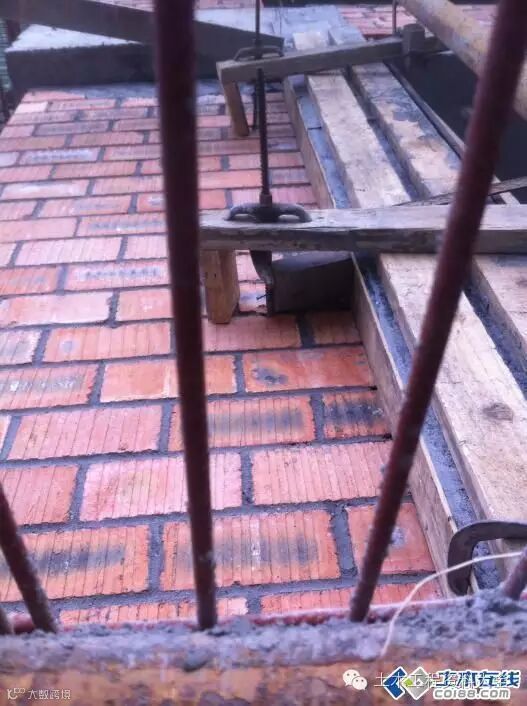

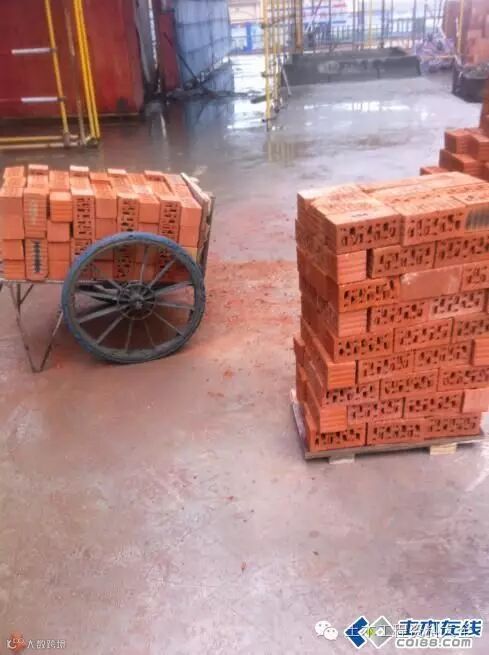

材料二次搬运过程中要叮嘱工人轻搬轻放，对于缺棱掉角坚决不许上墙。推荐优秀做法：底部木支撑搭配特制推车，避免多次搬运造成破损。

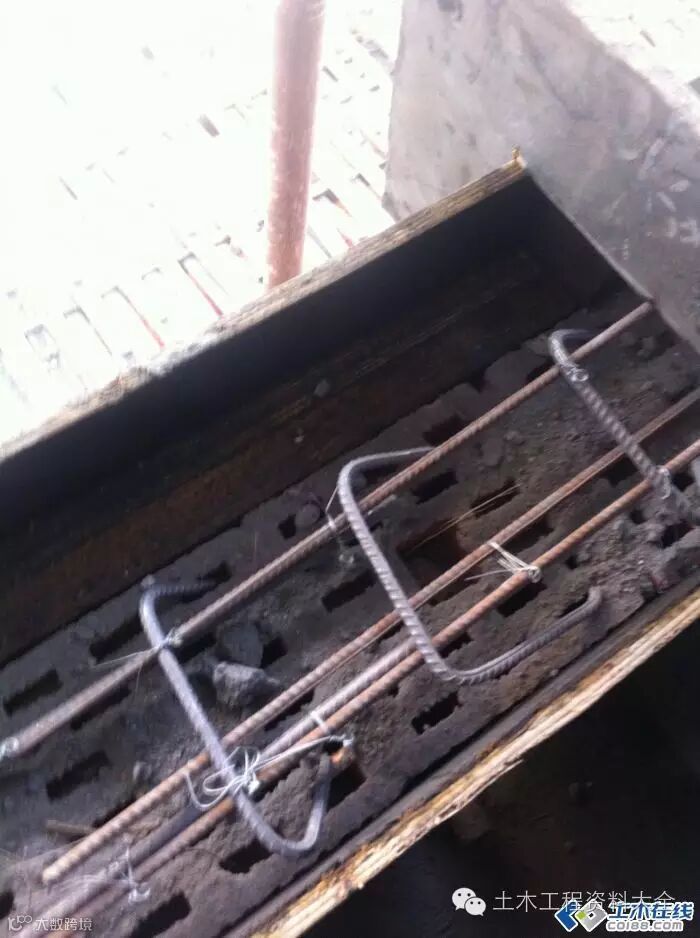

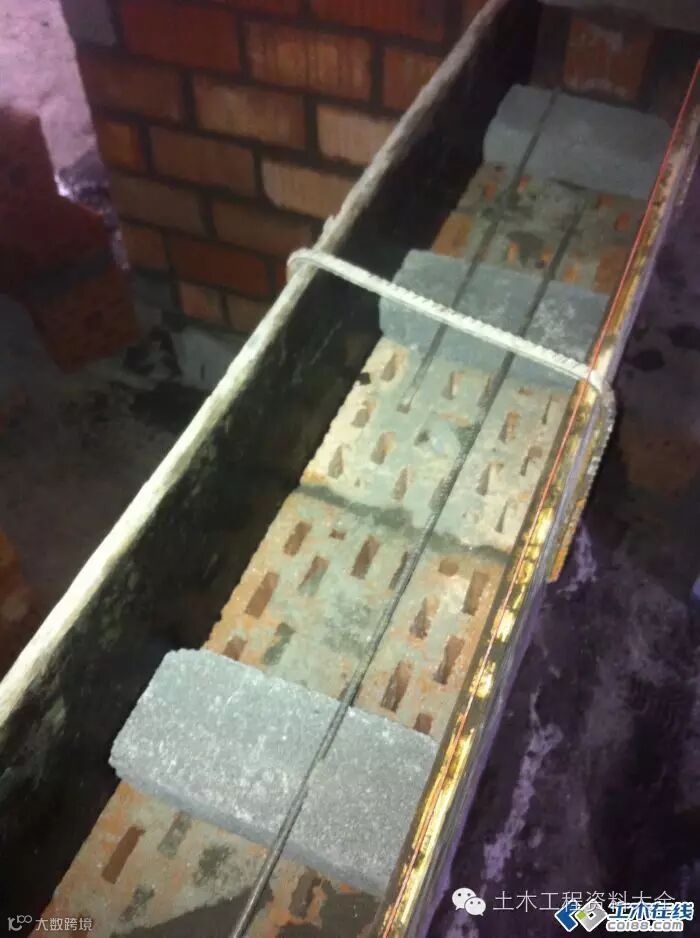

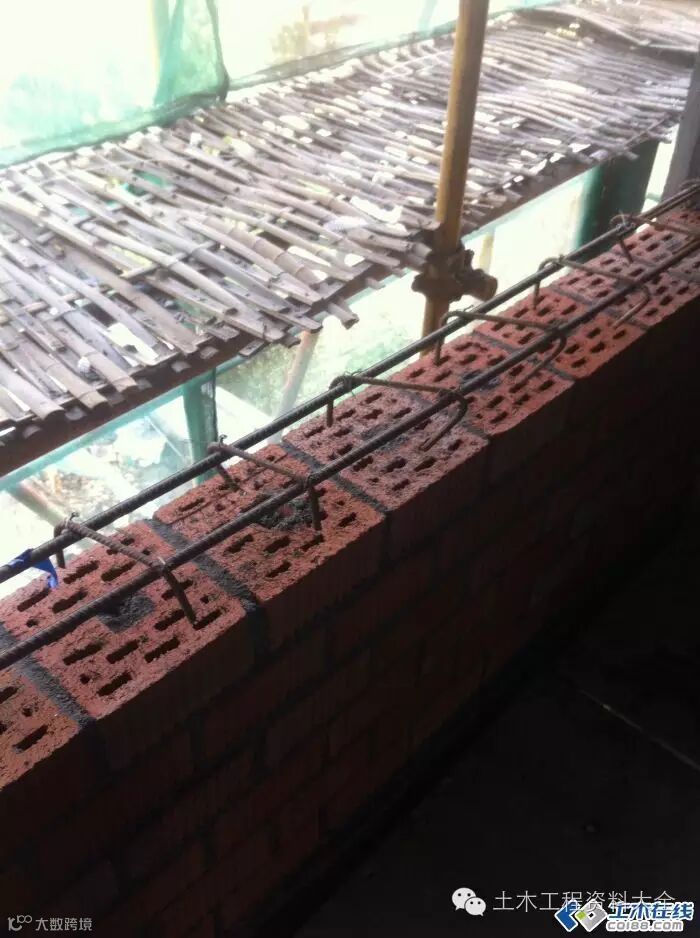

腰梁、窗台梁禁止整砖做钢筋垫块，极大的渗漏隐患

  窗台梁挑耳钢筋没有伸出。

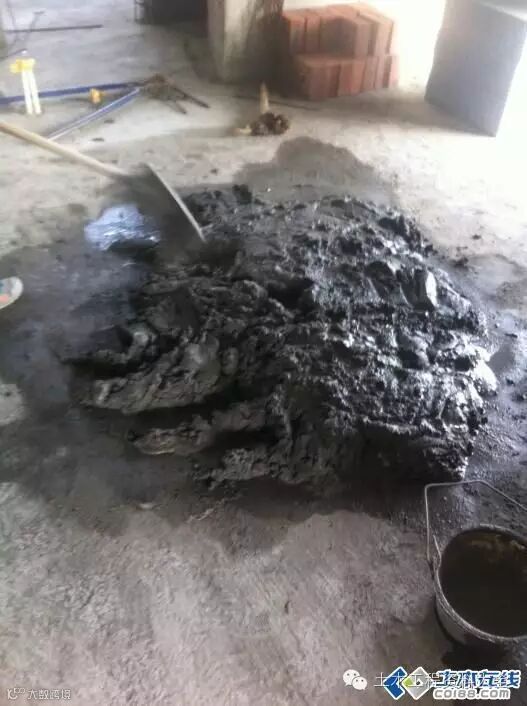

  砌筑砂浆直接堆放在楼面。

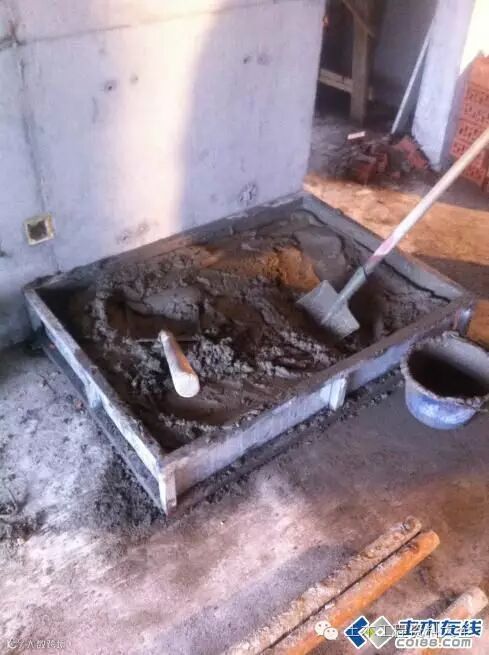

坚决杜绝此类现象，可采用底铺模板或者定制的料斗。

二结构现浇砼墙成品保护意识差。
