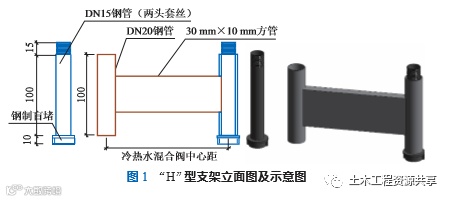

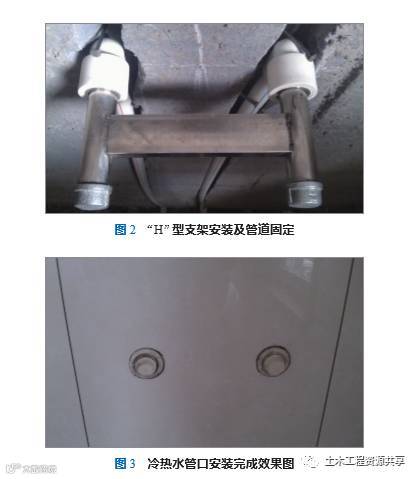

在工程中，淋浴器的冷热水混合阀常因预留管口的间距不正确、 内丝弯头歪斜等造成无法安装。为了解决该弊病，研究了该做法。 该做法中关键技术在于采用了一个“H”型支架。 做法说明：冷热水管口预埋前，根据冷热水混合阀型号制作一 个校核支架，俗称“H”型支架。该支架由30 mm×10 mm 方管＋ DN20 钢管＋ DN15 钢管 （两头套丝）＋ 钢制盲堵四部分组成。管口 预埋时，先根据确定好的配水点的安装高度及位置，将管道热熔加 工完成。墙体暗埋冷热水管在打点固定、抹灰前，将配水点安装“H” 型支架，调整冷热水管口的安装高度及朝向，校核合格后进行加固。 水压试验经监理、建设单位验收合格后，将支架拆除，将管口进行封 堵，拆除后的支架可重复使用。如图1 “H”型支架立面图及示意图、 图 2 “H”型支架安装及管道固定、图 3 冷热水管口安装完成效果图。
一、 设计背景
根据《民用建筑设计通则》 6.13.3.9 条要求 ，“ 当无楼梯通达屋 面时，应设上屋面的检修人孔或低于10 m 时可设外墙爬梯，并应有 安全防护和防止儿童攀爬的措施”。因此，在常见屋面设计中，一般 爬梯的最低一步，距地垂直距离都较大，在上爬梯时需要辅助台阶配 合进行攀爬，这给后期的检查维修等带来诸多不便。为解决这一问 题，我们制作了一种可折叠式屋面爬梯，将爬梯改造成可方便使用又 能防止儿童攀爬的结构，具体方式为：在传统爬梯底部增加合页用以 连接折叠爬梯部件，使爬梯底部形成可折叠结构，不使用时将可折叠 部分向上折叠锁住，需要使用时开锁打开折叠部分使用，这样既能满 足安全要求，又能方便使用。
二、 做法特点
1. 制作简单。折叠部分与原爬梯材质及宽度相同，便于材料采 购及同时加工制作。 2.使用方便。本做法构造简单，通过合页连接，实现爬梯的折 叠和展开，单人即可轻松操作。展开状态，最低踏步层距地高度500 mm，可直接攀爬，不必再借助辅助爬梯。 3. 安全可靠。折叠部分通过短支腿与墙面支撑固定，稳当牢固。 加装安全锁，不使用时将折叠段收起锁紧，可有效避免儿童攀爬发生危险。

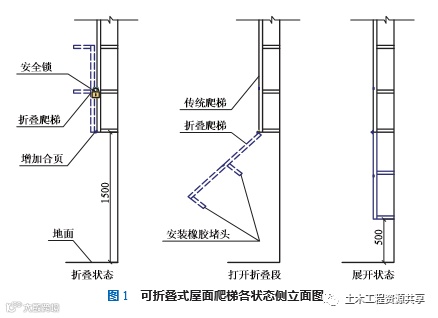

三、 工艺流程，如图 1 所示
确定爬梯材质及尺寸→根据尺寸制作固定段→根据固定段距地 尺寸确定折叠段尺寸→根据尺寸制作折叠段→用合页连接固定段与 折叠段→安装安全锁孔→外墙爬梯安装→埋件与连杆部位封堵打胶 →爬梯折叠上锁→粘贴安全警示牌。
四、 制作要点，如图 2 所示
1. 根据设计图纸所选用的图集做法，确定爬梯的材质及相关尺寸；
2.按照图集要求制作固定段爬梯 （示意图以距地1500 mm 示 意）；
3. 按照图集要求的宽度及踏步间隔制作折叠段，折叠段高度以 自固定段底部展开后最下一道踏步距地 500 mm为宜；
4. 选用与爬梯材质相同的合页将固定段与折叠段连接，调试，以 使爬梯收起和展开时合页转动流畅无异响、受力均衡后，固定合页；
5. 将爬梯折叠，计算并测量出爬梯安装后距地高度为2 m 的位 置，在此处的折叠段和固定段上对应安装安全锁孔；
6.进行爬梯安装，初步固定于安装部位后进行调试，确保爬梯安 装顺直，折叠开启顺畅后，将各连接点加固牢固，并对埋件连接处进 行封堵打胶；
7. 将折叠段折叠并锁紧安全锁；
8.粘贴安全警示牌，并留下安全锁负责人联系方式，以便使用时 与其联系。 至此，可折叠式屋面爬梯制作安装完成。
