【鲁班奖工程】66张现场图！让你明白鲁班奖工程长啥样？

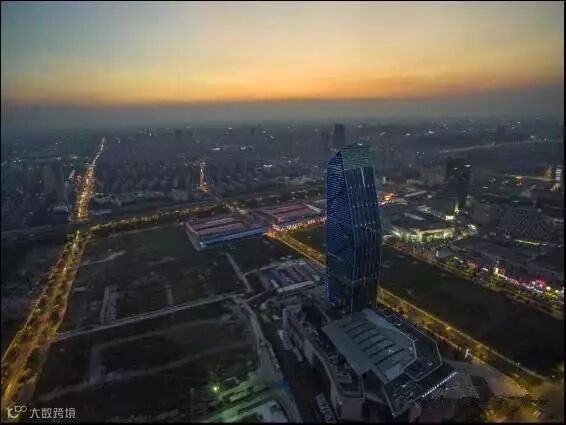

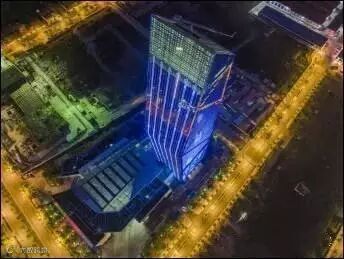

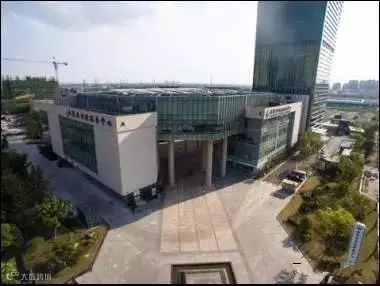

建筑视觉效果沉稳、出众

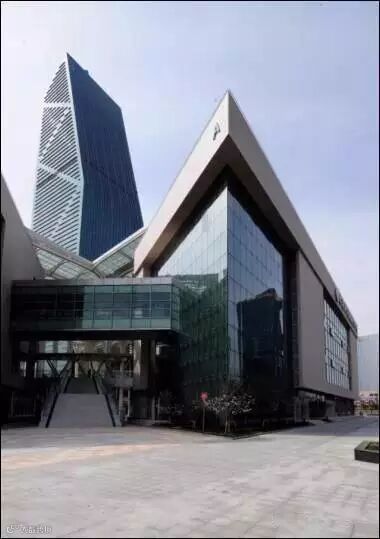

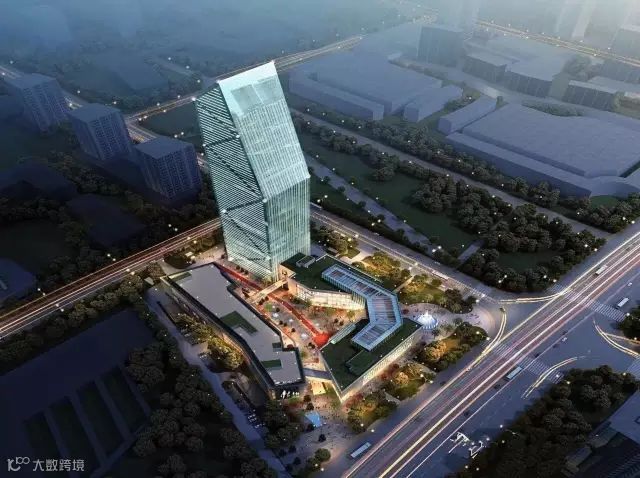

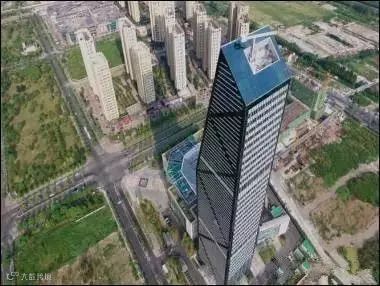

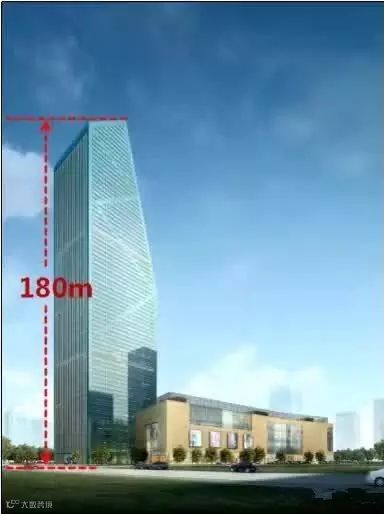

建筑造型恢弘大气 ，像不像一艘前行的巨型帆船？

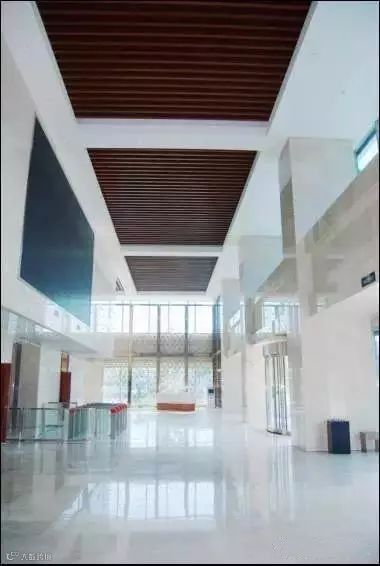

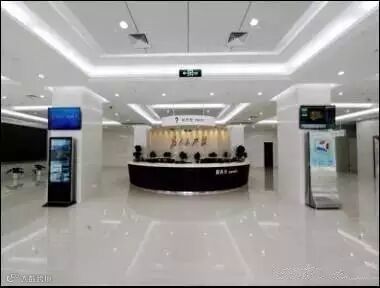

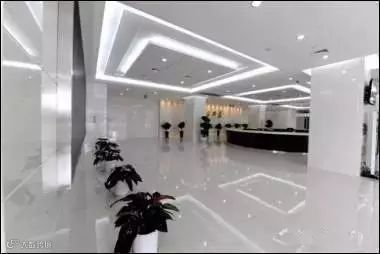

看看这大堂，通透且空间格局大，8600平米花岗岩广场

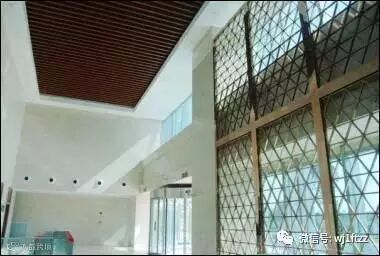

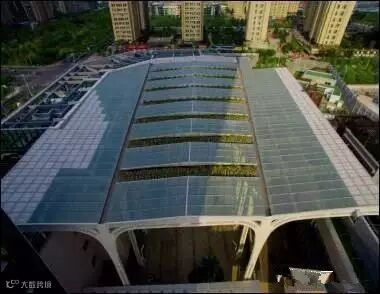

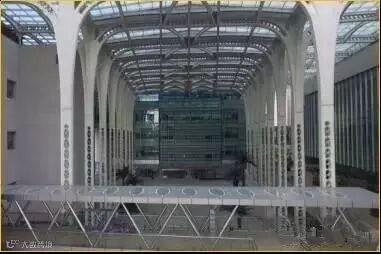

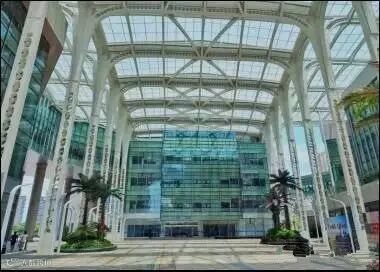

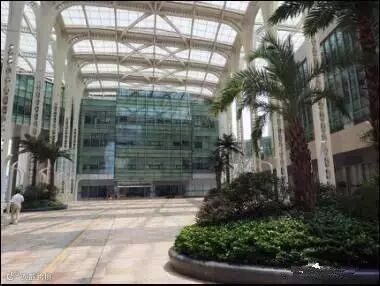

4000平米梁柱一体拱形钢结构玻璃采光顶

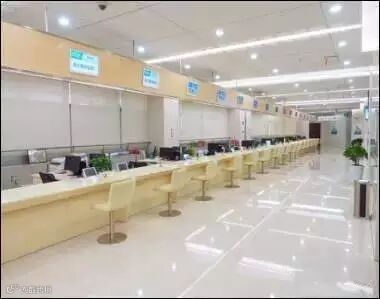

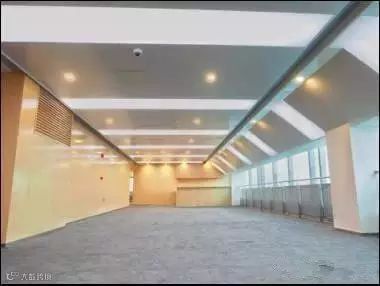

大尺寸穿孔石膏板吊顶，大面积地砖地面，构成明亮、洁净、舒适的大开间办公服务环境

一是对TRD技术的首次运用

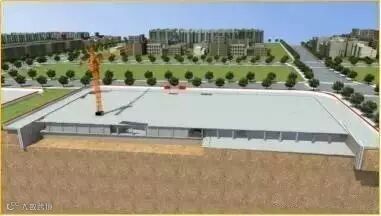

二是地下土方错层开挖

三是大空间现浇BDF砼空心楼盖定位技术

四是非对称建筑立面液压爬模施工

五是超高层幕墙吊装

六是钢结构吊装

七是机电安装系统多、专业性强、集成管理要求高

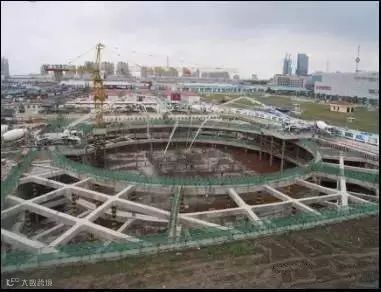

一是支撑后拆技术

“支撑后拆、结构先行”的计算路线必须解决水平支撑体系避让竖向结构的难题，着重体现在水平支撑特别是围檀部位如何解决与竖向结构的关系。

同时在支撑拆除时采用逐差爆破法，最大化的减少了支撑爆破所产生的噪音、扬尘以及振动对周边环境产生的影响。

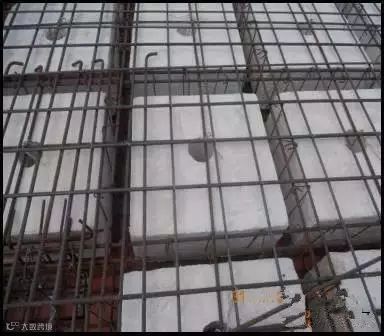

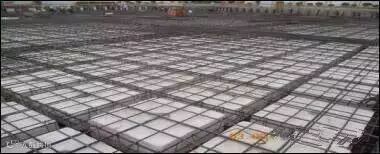

二是现浇BDF空心楼板技术

现浇预应力混凝土空心楼板结构技术利用预制空心楼板的概念，将GBF轻质实心芯模埋入砼板中，按一定方向排列，实心芯模的上下均为一定厚度的砼，同时，为保证空间净高，在空心楼板的暗梁中配置无粘结预应力钢筋以满足板跨度及承载力要求，空心楼盖一次浇筑成型。

三是地源热泵系统

地能或地表浅层地热资源的温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境温度低，是很好的热泵热源和空调冷源，这种温度特性使得地源热泵比传统空调系统运行效率要高40%，因此要节能和节省运行费用40%左右。

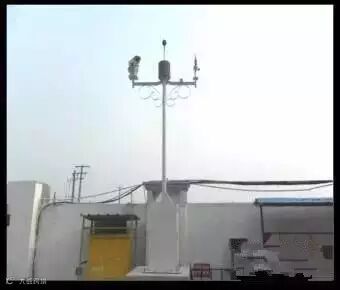

四是噪声扬尘自动监测系统

对工地施工噪声扬尘的排放进行监测。当噪声、扬尘排放超标前及时提醒工地当值负责人，对施工情况进行调整，避免由于施工噪声扬尘超标排放带来的直接经济损失。

五是绿色施工，本项目坚持绿色、环保、节能理念

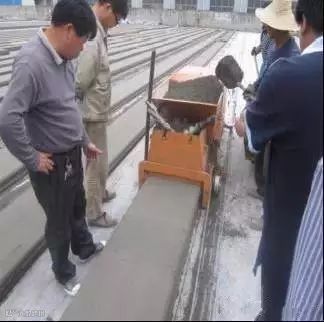

1、轻集料混凝土条板加工

2、雨水收集回收利用系统

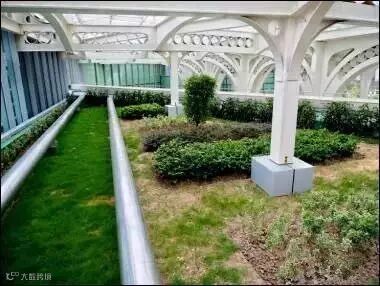

3、裙房绿化屋面

4、工程在创建全国绿色施工科技示范工程中取得经济效益568万元

通过对材料、水资源、土地资源、能源利用以及环境保护的杰出成绩，获得全国绿色施工科技示范工程，更被评为上海市建设工程绿色施工观摩会，接待了数百为同行的观摩学习。

六是工程质量，那是杠杠的！

1、工程质量验收全部一次合格

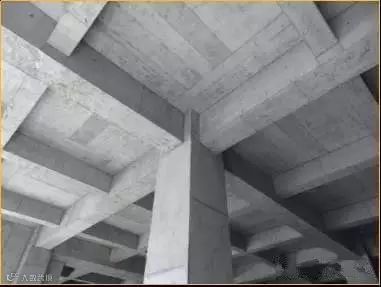

2、工程感观质量良好，混凝土结构外光内实、节点清晰

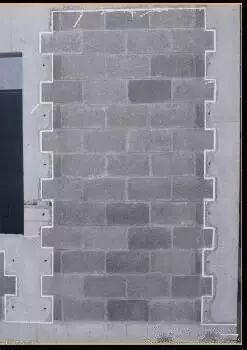

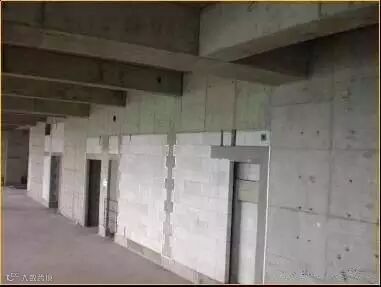

3、砌筑墙面平整

4、幕墙石材装饰条，拼角整齐挺拔，接缝整齐

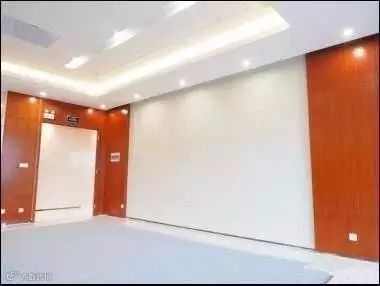

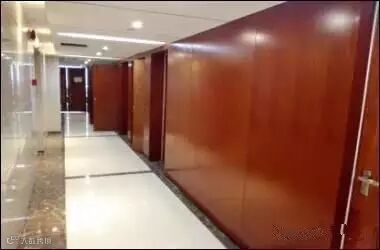

5、木饰面纹理顺直，拼接美观

6、石材对缝均匀，色彩、凹凸层次感强

7、金属格栅吊顶拼缝有序，间距合理，灯具布置合理美观

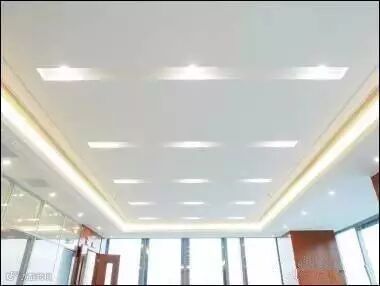

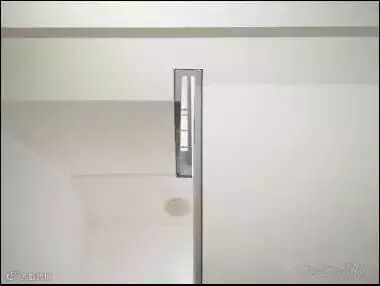

8、石膏板吊顶造型独特、线条挺直、涂料涂刷均匀，无裂缝

9、吸音板吊顶齐缝顺直，表面白净无污染

10、石材地坪选材精细、铺贴平整、拼缝严密

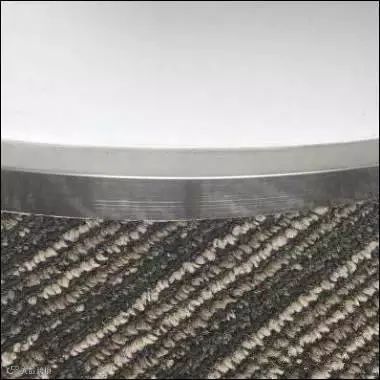

11、地毯铺贴平整、纹路吻合、收口整齐

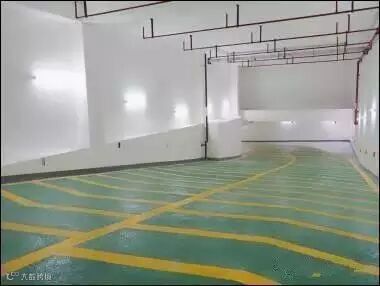

12、环氧地面，色泽一致、平整无裂纹

13、墙、地砖铺贴排版合理，对缝美观

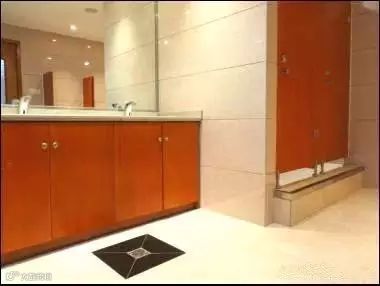

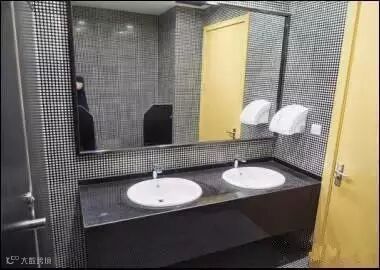

14、洁具安装牢固、整齐有序

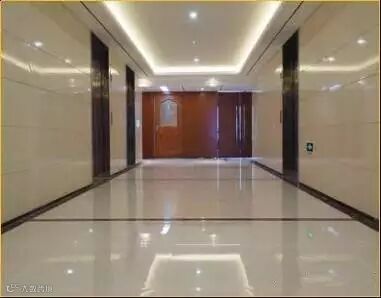

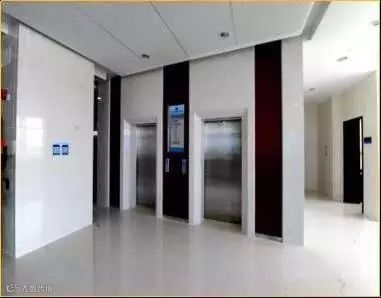

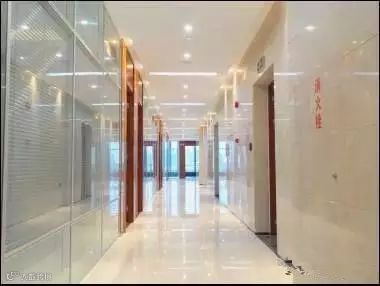

15、电梯厅墙、地石材拼缝匀直，色彩均匀

16、灯光膜吊顶明亮、整洁

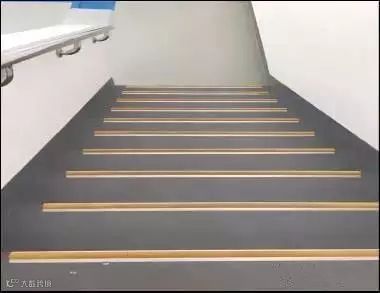

17、楼梯间地砖铺贴排版合理，无空鼓、翘曲现象，楼梯踏步高低一致、上下统一

18、滴水线清晰勾通

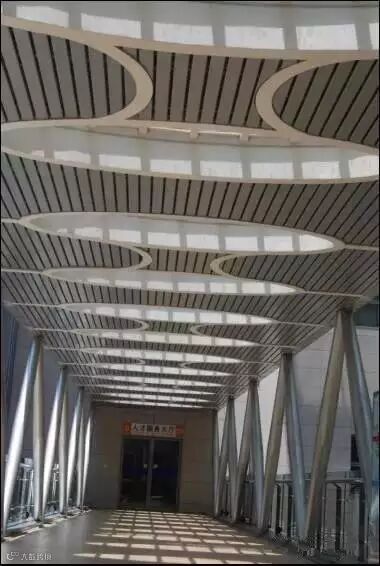

19、钢结构连廊外观别致

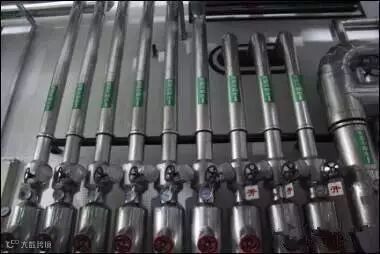

20、管道（管线）排布有序、走向合理

21、各类支（吊）架安全可靠、整齐划一、层次清晰

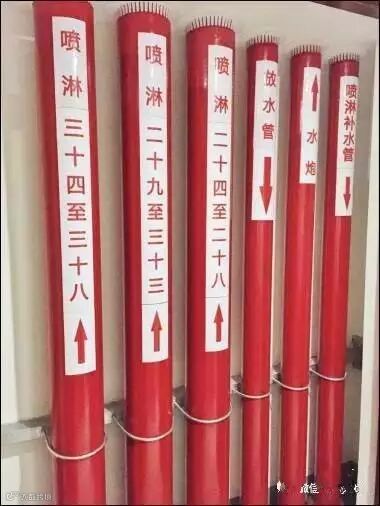

22、管道流向标识高度统一，清晰醒目

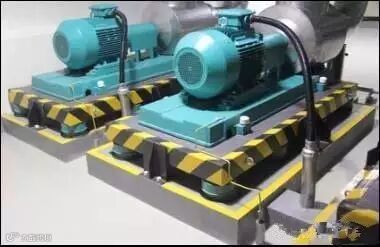

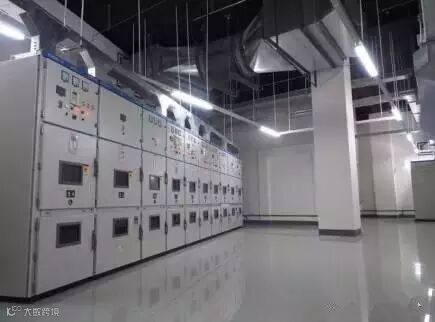

23、机房、控制室、配电间设备布局合理、安装牢固，运行稳定

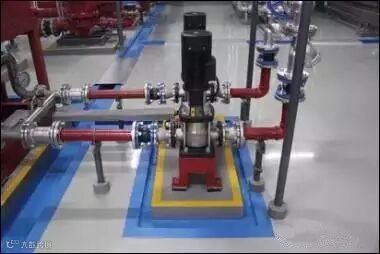

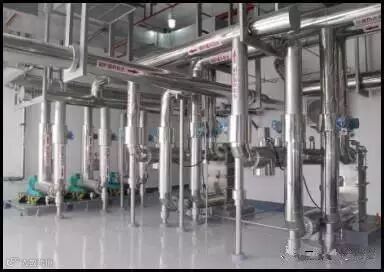

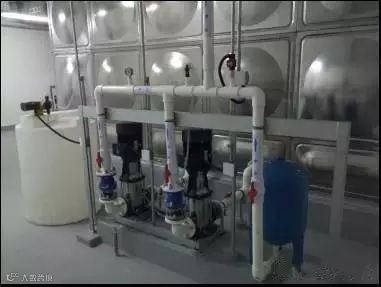

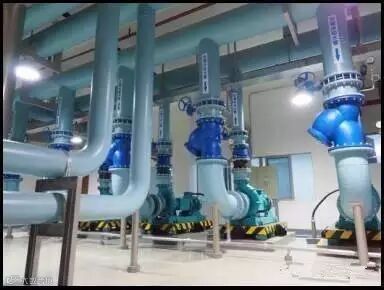

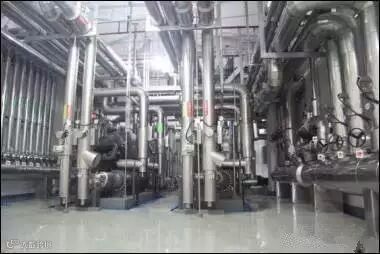

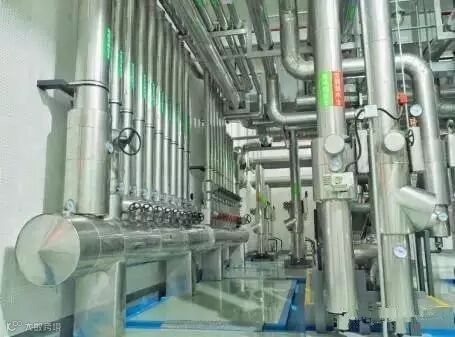

24、机房管道排布有序，排列整齐，油漆色泽明快，布局整洁明亮

25、设备外壳接地可靠，标识清晰

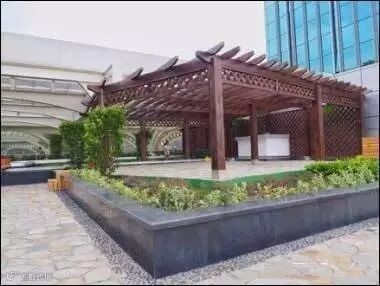

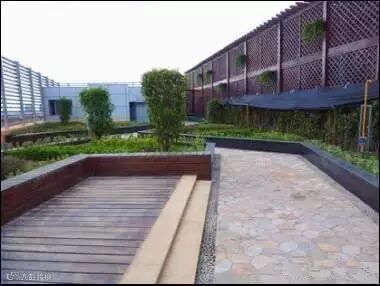

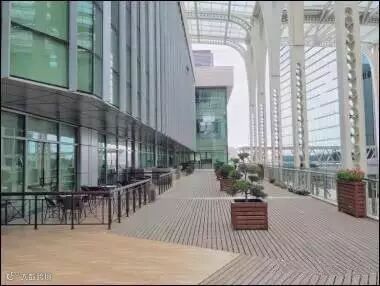

26、屋面木地板布置别致，绿化分布美观，错落有致，环境怡人

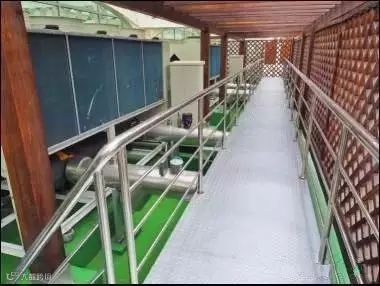

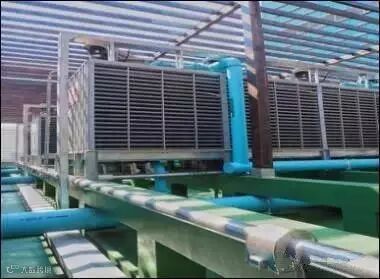

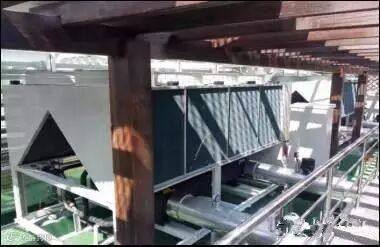

27、设备平台排布合理、安装专业规范，防水构造合理、施工规范，无渗漏，屋面虹吸排水顺畅

28、机房屋面设备基础砂浆抹面，阴阳角顺直

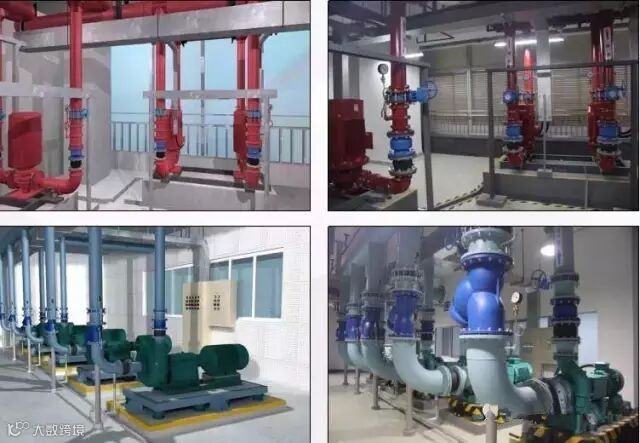

29、BIM技术应用：BIM仿真与实景对比

30、景观园林布局合理美观，品种丰富，与园区景观统一协调

31、室外台阶、踏步整齐划一，玻璃栏杆安装稳固，位置准确

32、石材地坪选材精细、铺装平整，坡度标高控制准确

正是凭借这些软硬实力，

中企联合大厦捧回了鲁班奖！

一个字：牛！
