一、 做法与特点
剪力墙结构在施工过程中容易出现外 部剪力墙接茬不齐，主要原因是混凝土浇筑 过程中模板底部出现涨模从而导致混凝土 成型后连接处不平整。此施工工艺是在下 层混凝土浇筑时通过预埋球预留螺杆，用于 固定上层剪力墙模板，从而可以避免外墙接 茬不平整及跑漏浆等质量通病的出现，此工 艺不仅可以减少支模时架设底部支座的工 作，而且会减少周转材料的投入。
二、 施工工艺流程
1. 工艺流程 完成下层模板支设和钢筋绑扎工作→ 将预埋球固定于钢筋上→浇筑混凝土→外 模板拆除→预埋球外侧旋入螺杆 （如图1 所 示），将上层模板底部固定于螺杆之上→上 层混凝土浇筑。
图 1 预埋球应用示意
2. 操作要点
（1） 完成下层模板支设和钢筋绑扎工 作。 下层结构剪力墙模板支设完成且所有 钢筋绑扎完毕。
（2） 将预埋球固定于钢筋上。 在预埋球较细的一端 （里端）旋入带丝 的螺杆，旋入长度约1 cm 左右。根据剪力墙模板加固需要，用扎丝把旋入预埋球的螺 杆固定于梁或剪力墙钢筋上，保证预埋球粗 端紧靠外侧剪力墙或梁模板（如图 2 所示）。
图 2 预埋球预埋安放示意
（3） 进行下层混凝土浇筑工作。
（4） 外模板拆除。 下层外模板拆除，并随时进行预埋球 丝口清理（有积灰情况）。

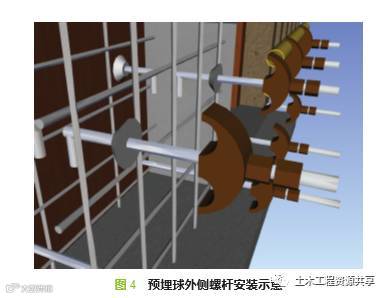

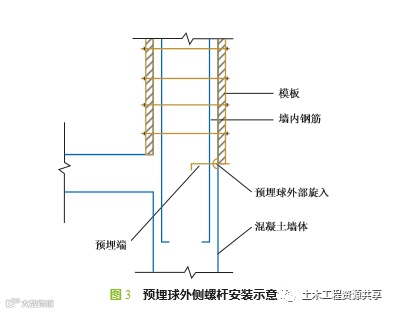

（5） 旋入两端带丝的螺杆，进行上层墙 板的支设工作（如图 3、图 4、图 5 所示）。
（6） 进行上层混凝土浇筑工作。
