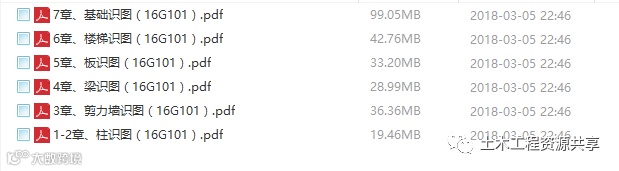

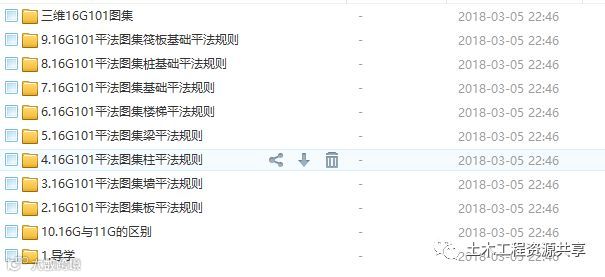

资源目录：
有了以上《解读16G101钢筋平法图集—梁、板、柱、墙、基础、楼梯》视频课程，走遍工地都不怕！
下载方式
微信公众号里回复：
1004
Revit作为一个设计功能的整合平台，可提供建筑信息模型所需的设计、图面和明细表。今天我
剪力墙需要计算哪些钢筋？

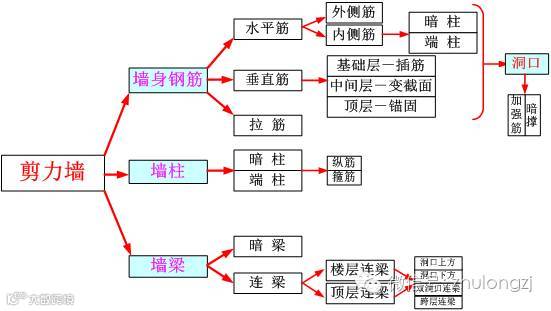

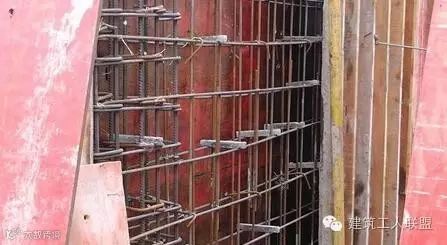

剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。点这免费下载施工技术资料
计算剪力墙墙身钢筋需要考虑以下几个因素
基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。
一、墙身竖向筋计算
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |
基础插筋 （基础平板中） |

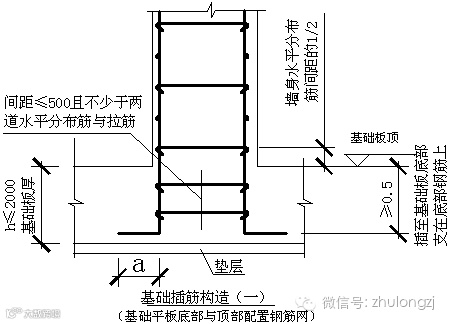

当筏板基础≤2000mm时： 基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接(如采用焊接时，搭接长度为0) |
04G101－3P45墙插筋构造一 弯折长度a与框架注相同 |
图19 |

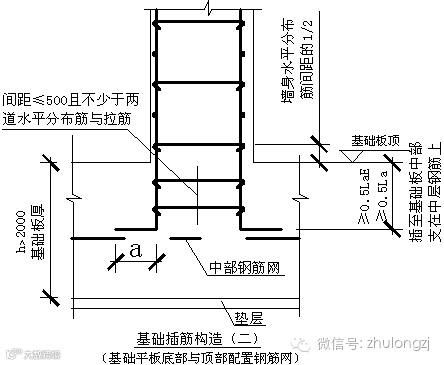

| 当筏板基础＞2000mm时： 基础插筋长度＝基础高度/2-保护层+基础弯折a++伸出基础顶面外露长度+与上层钢筋连接(如采用焊接时，搭接长度为0) |
04G101－3P45墙插筋构造二 | 图20 | |
基础插筋 （基础主梁中） |
当基础梁底与基础板底一平时： 基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接 |
04G101－3P32墙竖向钢筋插筋构造 注：如采用焊接时，搭接长度为0 |
图21 |

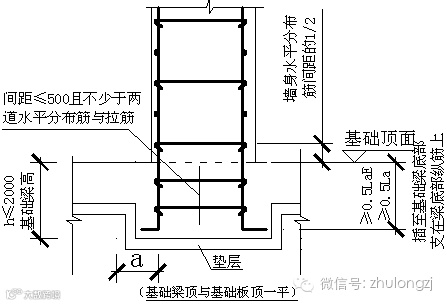

当基础梁顶与基础板顶一平时： |
图22 | ||
| 基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接 | 图23 |
（图19）
（图20）
（图21）
（图22）
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |

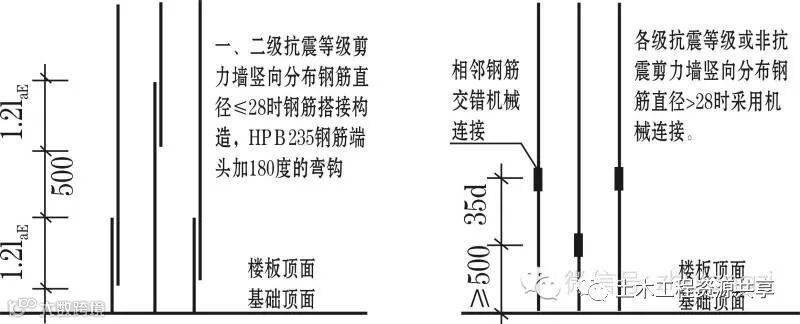

| 中间层竖向钢筋 | 长度＝层高－露出本层的高度+伸出本层楼面外露长度+与上层钢筋连接 | 04G101-3P48 注：如采用焊接时，搭接长度为0 |
图24 图25 |
（图24） （图25）
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |

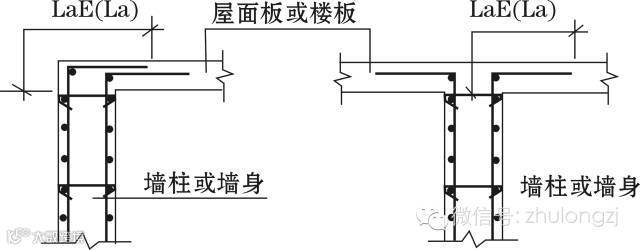

| 中间层竖向钢筋 | 长度＝层高－露出本层的高度－板厚+锚固lae(la) | 04G101-3P48 注：如采用焊接时，搭接长度为0 |
图26 |
（图26）
二、墙身水平筋计算
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |

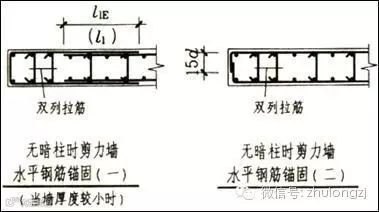

| 内侧钢筋 | 长度＝墙长－保护层+15d－保护层+15d | 03G101-1P47 剪力墙钢筋配置若多于两排，中间排水平筋端部构造同内侧钢筋(03G101-1P47注5) |
图27 |
| 外侧钢筋 | 外侧钢筋连续通过，则水平筋伸至墙对边，长度＝墙长－2*保护层 | 03G101-1P47 | |
| 根数 | 基础层：在基础部位布置间距小于等于500且不小于两道水平分布筋与拉筋 | 04G101-3P32、45 | |
| 楼层：(层高－水平分布筋间距)/间距+1 | 03G101-1P47 |
（图27）
三、墙身拉筋计算
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |
| 拉筋 |
长度＝墙厚－2*保护层+max(75+1.9d，11.9d)*2+2d | 04G101-3P48 |
图28 |
| 外侧钢筋 | 根数＝(墙面积－门洞总面积－暗柱所占面积－暗梁面积－连梁所占面积)/(横向间距*纵向间距)点这免费下载施工技术资料 | 当剪力墙竖向钢筋为多排布置时，拉筋的个数与剪力墙竖向钢筋的排数无关。 | 图29 图30 |
（图28）
（图29）
（图30）
四、暗柱钢筋计算
剪力墙墙柱包括约束边缘暗柱YAZ、约束边缘端柱YDZ、约束边缘翼墙柱YYZ、约束边缘转角柱YJZ、构造边缘暗柱GAZ、构造边缘端柱GDZ、构造边缘翼墙柱GYZ、构造边缘转角柱GJZ（GB50010-2002P195、196、03G101-1P18、49、50）、非边缘暗柱AZ和扶壁柱FBZ共十类，在计算钢筋工程量时，只需要考虑为端柱和暗柱即可。
1、纵筋计算（03G101-1P12、18、49、50）
由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成，因此暗柱纵向钢筋构造同墙身竖向筋。（03G101-1P48）。
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |
| 暗柱钢筋 | 基础插筋长度同剪力墙身 | 04G101-3P32、45 | |

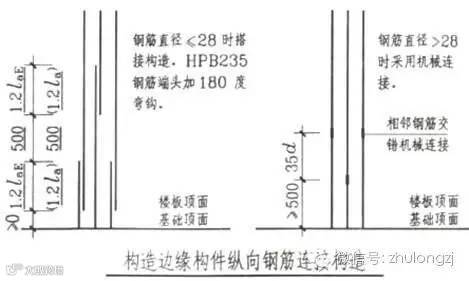

| 中间层钢筋如图 | 03G101-1P49、50 | 图31 | |
| 顶层构造：同剪力墙竖向钢筋顶层构造 | 03G101-1P48 | 图26 | |
| 所有暗柱纵向钢筋搭接范围内的箍筋间距要求同(03G101-1P40)注的第2条，即：当柱纵筋采用搭接连接时，应在柱纵筋搭接长度范围内均按≤5d(d为搭接钢筋较小直径)及≤100的间距加密箍筋。 | 03G101-1P40 | 图13 |
（图31）
五、端柱钢筋计算
通常情况下端柱、小墙肢(截面高度不大于截面厚度3倍的矩形截面独立墙肢)的竖向钢筋与箍筋构造与框架柱相同，其中抗震竖向钢筋构造详见03G101－1P36至P38页，箍筋构造详见P40；非抗震竖向箍筋构造详见03G101－1P42至P44页，箍筋构造详见P45页。（03G101-1P48）
六、剪力墙端为暗柱钢筋计算
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |

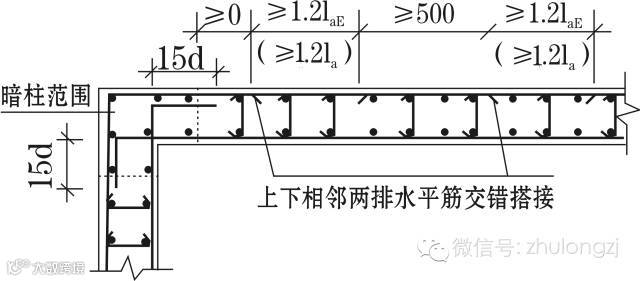

| 墙端为暗柱水平筋 | L形： 外侧钢筋长度＝墙长-保护层； 内侧钢筋长度＝墙长-保护层+15*d*2。 |
当外侧钢筋有连续通过节点和搭接通过两种节点构造要求，水平筋通常布置在暗柱纵筋的外侧 | 图32 |

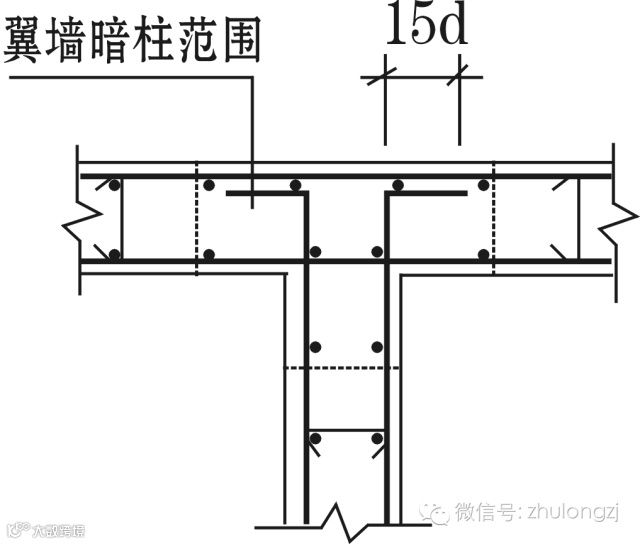

| T形：伸至墙对边－保护层+15*d | 图33 | ||
| 一字形：长度＝墙长－保护层*2+15*d*2 | 图24 | ||
斜交： 外侧：墙净长+锚固Lae(La) 内侧：钢筋连续通过连续通过 |
图35 | ||
水平筋根数： 基础层：在基础部位布置间距小于等于500且不小于两道水平分布筋与拉筋 楼层：(层高－水平分布筋间距)/间距+1 |
04G101-3P32、45 | ||
| 竖向筋根数计算 | 根数=墙身净长－1个竖向间距(或2*50)/竖向筋间距+1 |
（图32）
（图33）
（图34）
（图35）
七、剪力墙端为端柱钢筋计算
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |

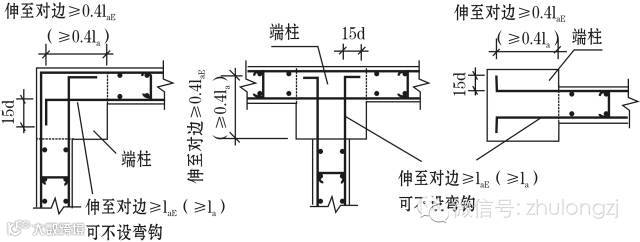

| 水平筋长度 | 外侧钢筋连续通过，伸至墙对边，长度=墙长-保护层 内侧钢筋锚入端柱内，长度=墙净长+锚固 |
锚固取值： 当柱宽－保护层≥Lae时，锚固=Lae； 当柱宽－保护层<Lae时，锚固=柱宽-保护层+15*d。 |
图36 |
| 竖向筋根数 | 根数=墙身净长-1个竖向间距(或2*50)/竖向筋间距+1 |
（图36）
八、剪力墙开洞钢筋计算
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |
| 水平筋长度 | 长度=水平筋伸到洞口边－保护层+15d点这免费下载施工技术资料 |
03G101－1P16 |
|
| 水平筋根数 | 水平筋距离洞口边50mm或二分之一个间距 | ||
| 竖向筋长度 | 长度＝水平筋伸到洞口边－保护层+15d | ||
| 竖向筋根数 | 竖向筋距离洞口边50mm或二分之一个间距 | ||
| 拉筋根数 | (墙面积－门洞总面积－暗柱所占面积－暗梁面积－连梁所占面积)/(横向间距*纵向间距) | ||
| 洞口加强构造 | 当矩形洞宽和洞高均不大于800mm时，洞口补强纵筋构造（图111）；当设计注写补强纵筋时，按注写值补强；当设计未注写时，按每边配置两根直径不小于12mm且不小于同向被切割纵向钢筋总面积的50％补强，补强钢筋种类与被切割钢筋相同。 | 03G101-1P16、17、53 注：括号内标注用于非抗震 |
图37 －42 |
| 当矩形洞宽和洞高均大于800mm时，洞口补强纵筋构造 | |||

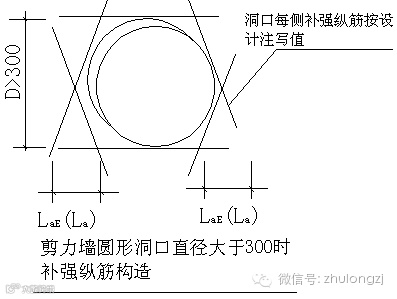

| 圆形洞口直径不大于300mm时，补强纵筋构造 |
|||
| 圆形洞口直径不大于300mm时，补强纵筋构造 |
注：剪力墙开洞除了洞口加强纵筋构造外，还有连梁斜向交叉暗撑构造和连梁斜向交叉钢筋构造两种情况，连梁斜向交叉暗撑的及斜向交叉构造钢筋的纵筋锚固长度为：La E或La，斜向交叉暗撑的箍筋加密要求适用于抗震设计(03G101-1P52)。
（图37）
（图38）
（图39）
（图40）
（图41）
（图42）
九、连梁钢筋计算
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |

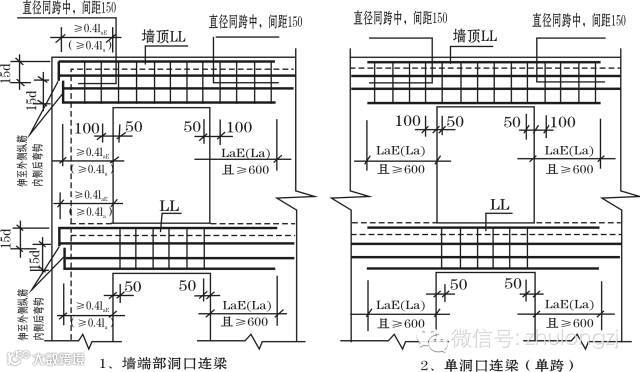

| 中间层连梁钢筋 | 纵向钢筋长度＝洞口宽度+2*max{锚固，600} |
03G101-1P16、51 锚固取值： 当柱宽(或墙宽)－保护层≥Lae时，锚固=Lae； 当柱宽(或墙宽)－保护层<Lae时，锚固=柱宽-保护层+15*d； 注：当连梁端部支座为小墙肢时，连梁纵向钢筋锚固与框架梁纵筋锚固相同。 |
图43 图44 图45 |
箍筋根数＝(洞口宽度－100)/间距+1 |
|||
| 顶层连梁钢筋 | 箍筋根数＝(洞口宽度－100)/间距+1+(左锚固－100)/150+1+(右锚固－100)/间距+1 | ||

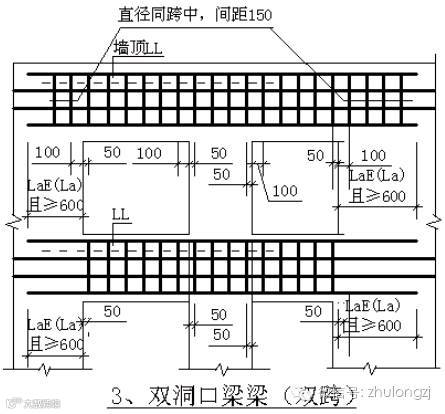

| 双洞口连梁钢筋 | 图45 |
（图43） （图44）
（图45）
（图46）
十、暗梁钢筋计算
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |

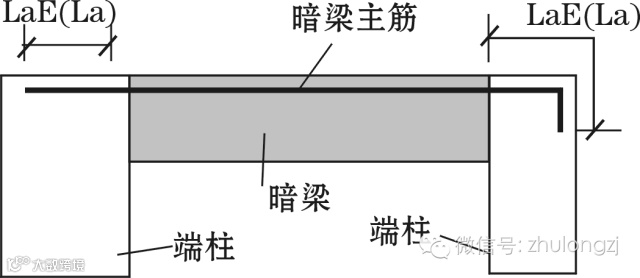

| 暗梁钢筋计算 | 当暗梁与端柱相连接时： 纵筋长度=暗梁净长(从柱边开始算)+左锚固+右锚固 |
锚固取值： 当柱宽(或墙宽)－保护层≥Lae时，锚固=Lae； |
图47 |
| 当柱宽(或墙宽)－保护层<Lae时，锚固=柱宽-保护层+15*d； | |||
| 当柱宽(或墙宽)－保护层<Lae时，锚固=柱宽-保护层+15*d； | |||
| 箍筋根数=暗梁净长/箍筋间距+1 |
（图47）
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |
| 墙梁侧面纵筋和拉筋 | 设计未注写时，侧面构造纵筋同剪力墙水平分布筋； |
03G101-1P51 当连梁截面高度>700时，侧面纵向构造钢筋直径应≥10mm，间距应 ≤200；当跨高比≤2.5时，侧面构造纵筋的面积配筋率应≥0.3%。 |
|
| 拉筋直径：当梁宽≤ 350时为6mm，梁宽>350时为8mm，拉筋间距为两倍箍筋间距，竖向沿侧面水平筋隔一拉一； |
钢筋部位及其名称 |
计算公式 | 说明 | 附图 |

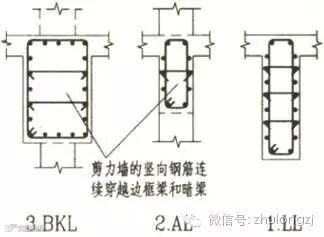

| 墙梁对墙身钢筋的影响 | 竖向筋长度：剪力墙的竖向钢筋连续穿越边框梁和暗梁，因此暗梁和连梁不影响剪力墙的竖向钢筋计算。 | ||
| 水平筋根数：剪力墙水平钢筋连续穿过暗梁和连梁 | |||
| 拉筋根数＝(墙面积－门洞总面积－暗柱所占面积－暗梁面积－连梁所占面积)/(横向间距*纵向间距) | 拉筋构造见03G101-1P35 |
十一、剪力墙变截面钢筋计算
| 钢筋部位及其名称 | 计算公式 | 说明 | 附图 |

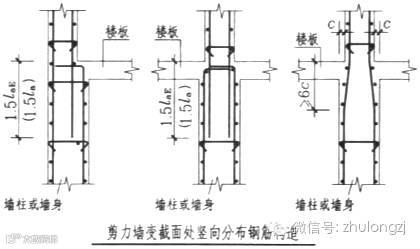

| 竖向筋计算 | 墙身变截面下层竖向钢筋长度：层高-下层钢筋露出长度－板厚+锚固Lae(La) | 竖向钢筋构造如图03G101-1P48 | 图48 |
| 墙身变截面下层竖向钢筋长度：层高-下层钢筋露出长度－板厚+锚固Lae(La) | |||
| 竖向筋根数：墙身净长－1个竖向间距(或2*50)/竖向布置间距+1 |
