剪刀式楼梯定型化模板工艺

一、 工艺简介

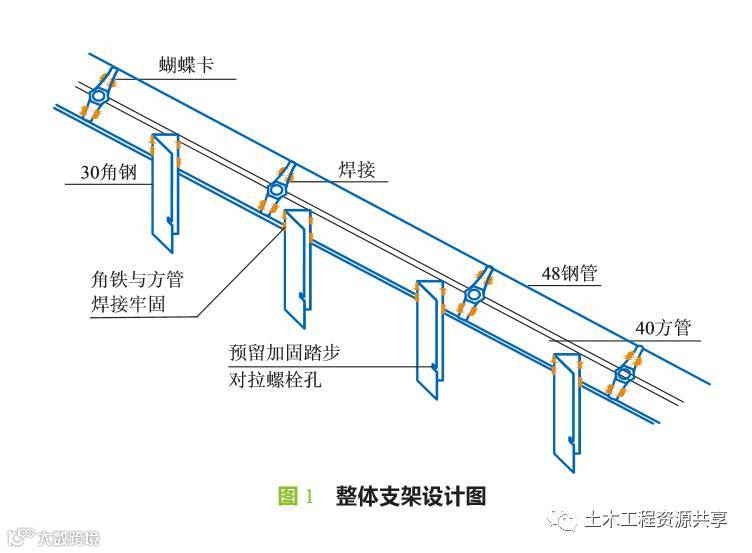

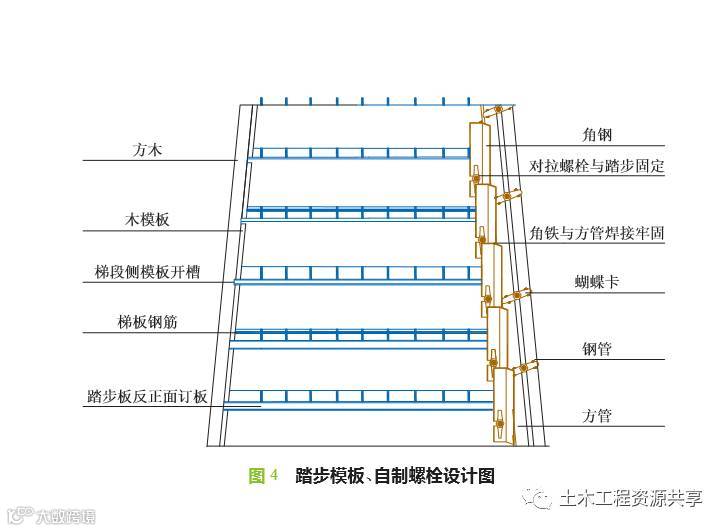

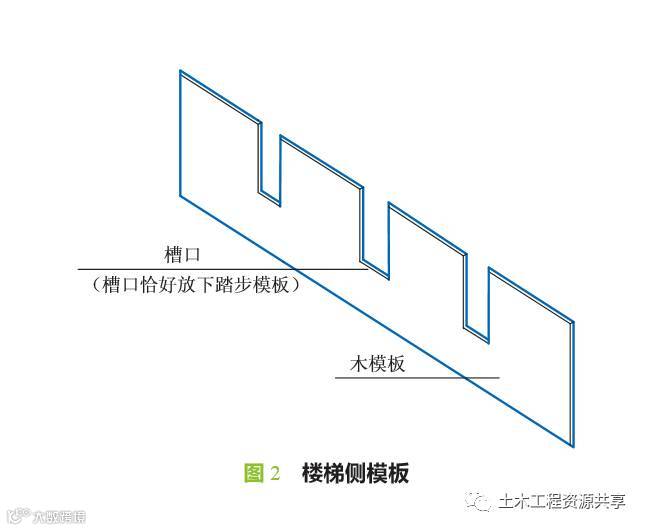

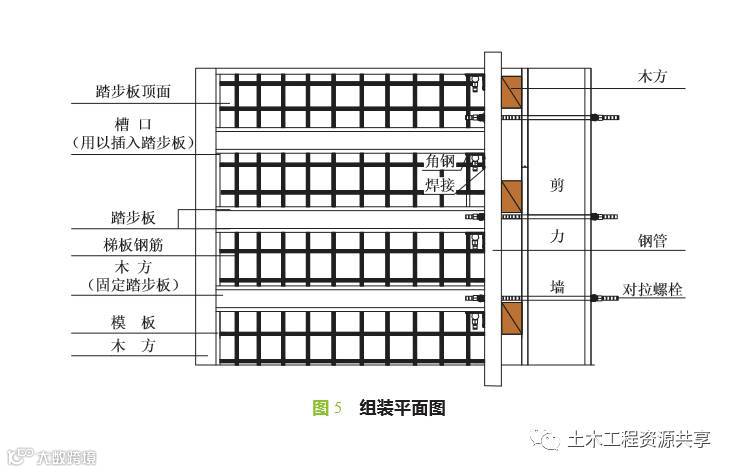

预先根据梯步尺寸，设计制作固定梯步模板的整体支架，整体支 架由两道型钢 （圆钢和方钢）支架与预先开好槽口的若干角钢 （角钢 数量取决于踏步数量）组合而成，整体支架如图1 所示。梯段侧模板按尺寸开槽 （如图2 所示），预先设计好楼梯踏步板尺寸，踏步模板正 反两面定板，开好螺栓加固孔，自制新型加固螺栓 （如图3 所示）。将 踏步板一端插入到梯段侧模开好的槽内，靠近剪力墙一侧用螺栓、蝴 蝶卡把踏步板与角钢连接、加固 （组装效果如图 4、图 5）。

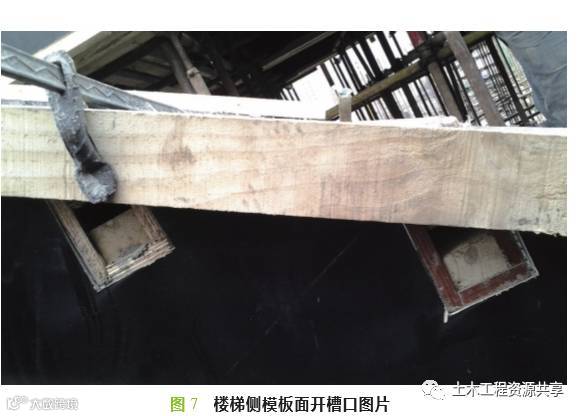

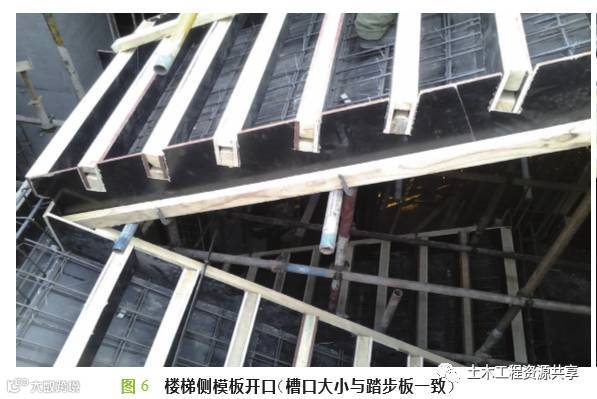

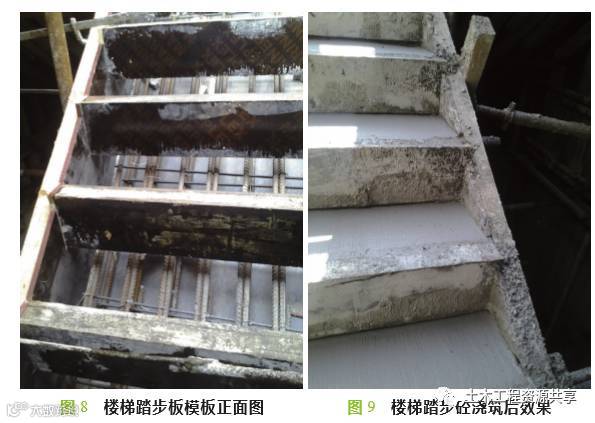

二、 工程实例照片
