一、 做法

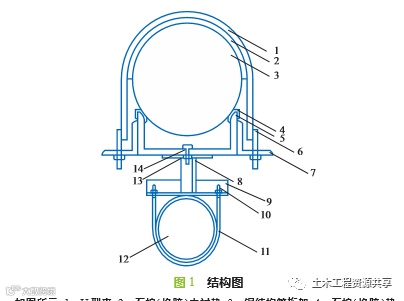

多角度管道固定件采用角钢、钢板、扁钢、U 型卡、橡胶垫、塑胶 软管组成。固定件的一侧与钢结构管桁架抱紧，另一侧用来固定各 类管道。如图 1 所示。
如图所示： 1—U 型夹； 2—石棉（橡胶）内衬垫； 3—钢结构管桁架； 4—石棉（橡胶）垫；5—槽钢基座； 6—螺栓； 7—角钢固定座； 8—角钢连接件； 9—角钢基座；10—紧固螺栓；11—U 型卡箍；12—雨水管；13—钢板平台；14—调整螺栓
二、 特点
1. 避免管道支架与钢结构焊接固定，影响钢结构受力。
2. 固定件两端可自由旋转，不受管道与钢结构管桁架走向限 制，现场可根据管道和管桁架直径加工制作紧固件，安装灵活。
3. 便于后期管道拆卸维修，外观可涂刷与钢结构相同的面漆， 便于隐藏，不影响工程整体观感效果。
三、 工艺流程
材料准备→型材加工制作→组件拼装、焊接→整体防腐处理→ 管道固定→与钢结构一起涂刷面漆。
四、 操作要点
1.角钢与槽钢基座、角钢与角钢、螺杆与扁钢之间采用焊接固 定，焊缝应饱满、宽度一致，不应存在气泡和夹渣现象。焊接完毕后 应将焊瘤、焊渣清理干净并整体涂刷两遍防锈漆。
2.角钢、槽钢基座的开孔应居中对称，开孔尺寸应与固定螺栓尺 寸一致。
3. 槽钢基座两侧翼板顶端应加装石棉 （橡胶）垫、扁钢内侧应粘 贴石棉 （橡胶）垫，避免与管桁架固定时破坏钢结构防腐漆层。
4. U 型卡应尽量穿橡胶软管，可避免与管道固定时破坏管道镀 锌层。
5. 扁钢在组装前应提前煨弯成型，不得强行弯曲安装，增加扁钢 与螺杆间的焊点受力，扁钢长度不应大于管桁架外直径的四分之三， 以便调整紧度。
6. 角钢支座与槽钢支座的连接应尽量选用较大规格的螺栓以满 足受力要求，与管道固定前可预上紧螺母，待管道与管桁架完全固定 完毕后，再终紧螺母，确保安装牢固。

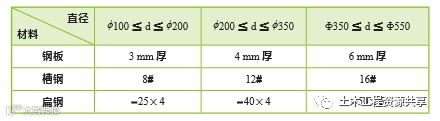

7. 扁钢、槽钢按照以下规格配置：

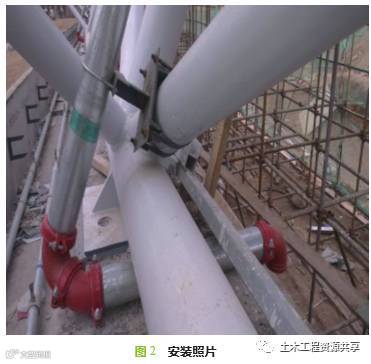

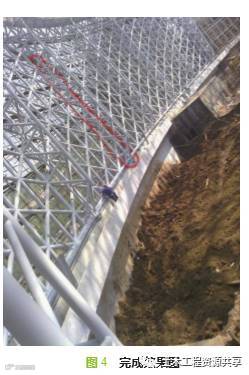

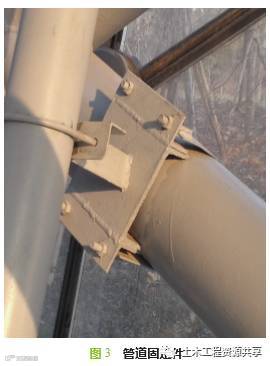

五、 附施工图
