一、 做法与特点
采用直立式锁边固定方式安装屋面铝板的方式。特点如下：
1.现场加工，安装便捷，工期短。
2. 采用直立式锁边固定方式，整体效果美观、整洁，而且杜绝了 大量螺丝钉孔造成漏水隐患。
3. 直立锁边固定的面板如同可以呼吸换气一样，不会使湿气闷 在底板内。
4.每块420 mm 宽金属面板，可调节量为5 mm，整体面板的伸 缩完成可以吸收该方向的结构位移。
5.大面积曲面直立锁边系统墙面施工项目少，设计新颖，节能 环保。
二、 工艺流程
材料准备→测量放线→人材机准备→预埋件安装→龙骨安装→ 保温板铺设→墙面板安装→校正固定→收尾
三、 操作要点
1.M12×160 化学螺栓：用于固定后置埋板，每个M12×160 后置埋板安装 4 个化学螺栓。

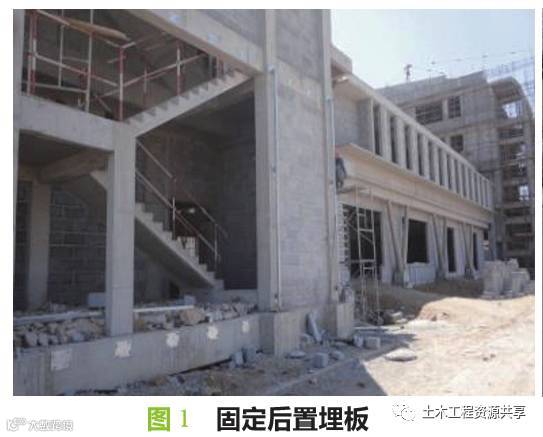

2. 200×200×8 后置埋板：通过化学螺栓固定在土建结构上，主 龙骨通过钢连接件固定在后置埋板。

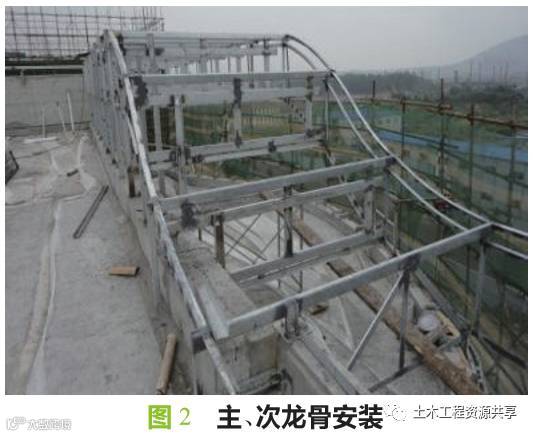

3. 80×60×6 镀锌钢方管 （主龙骨）：支撑直立锁边系统的主龙 骨，如图 2 所示。

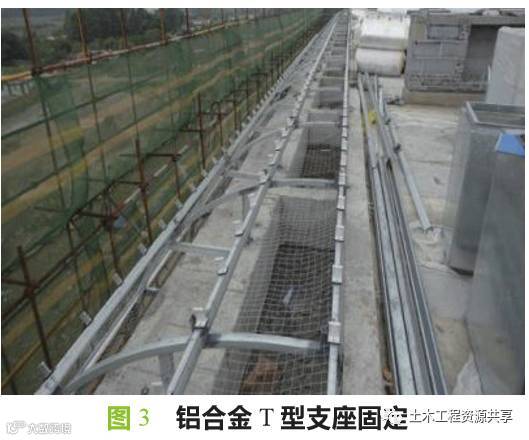

4. 80×40×15×3 热浸锌C 型钢 （次龙骨）：弧面铝合金T 型支 座固定在次龙骨上，如图 3 所示。
5. 100 mm厚玻璃丝棉：保温、降低噪音的作用。
6. 50×50×1.0 mm 镀锌钢丝网：将玻璃丝绵平整的固定在次龙 骨之上、面板之下，如图 4 所示。
7. 0.9 mm厚铝镁锰屋面板：面板装饰层。
8. 弧面T 型铝合金支座：与弧面板同弧度的弧面T 型铝合金支 座，能将弧面板更好的固定，使面板固定后平整。

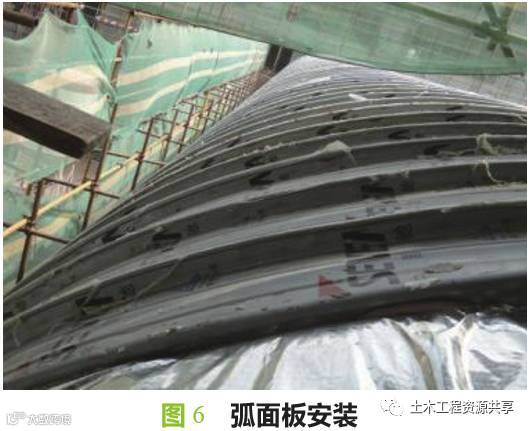

9. 弧面板加工、弧面板安装，如图 5 和图 6 所示。

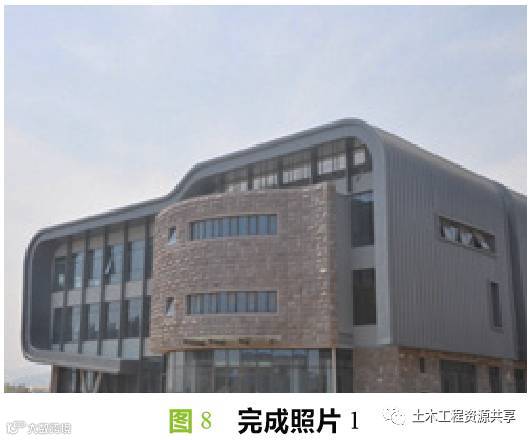

10. 完成效果图及完成照片如图 7 和图 8 所示。
