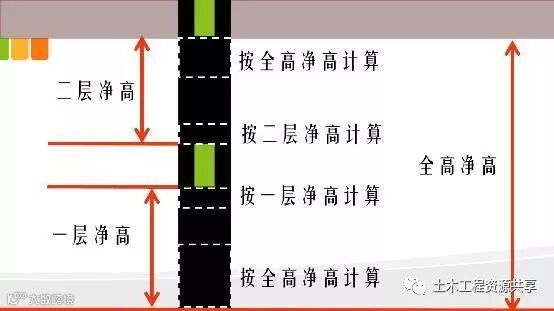

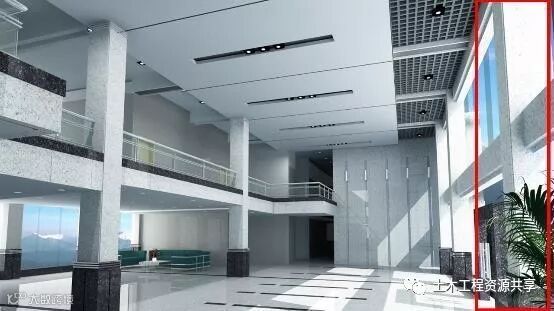

16G101图集中也有这种情况，比如有个两层通高的大厅，梁和柱子是这样的:
如何计算箍筋加密区呢？各亲各叫:
PART 2 主次分明

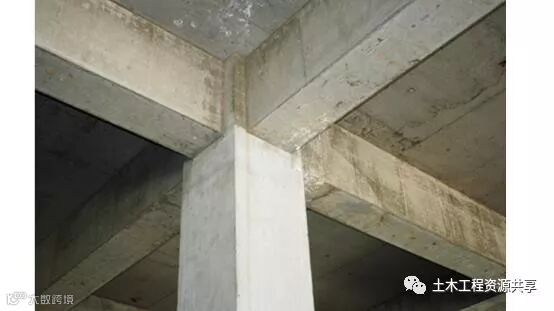

陈青来教授曾经讲过，基础是柱子的支座，柱子是梁的支座，框架梁是次梁的支座。

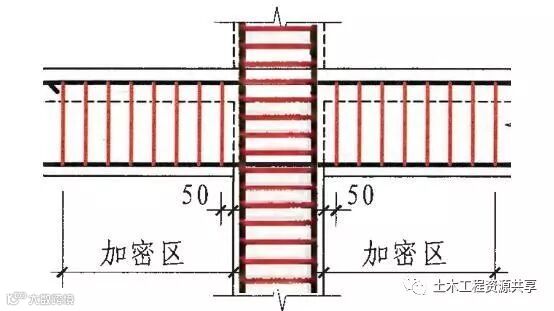

因为柱子是梁的支座，所以在布置箍筋的时候，柱子的箍筋是贯通，梁的箍筋是断开的。

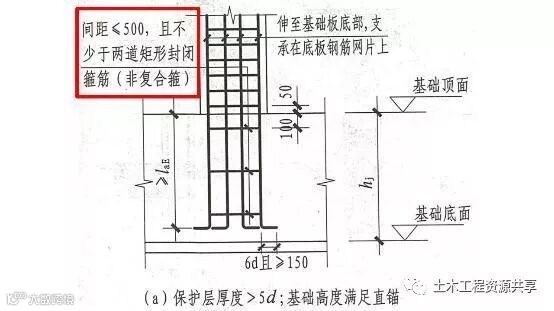

因为基础是柱子的支座，基础内柱子的箍筋只起固定作用。这个做法其实是16G101-3的内容:

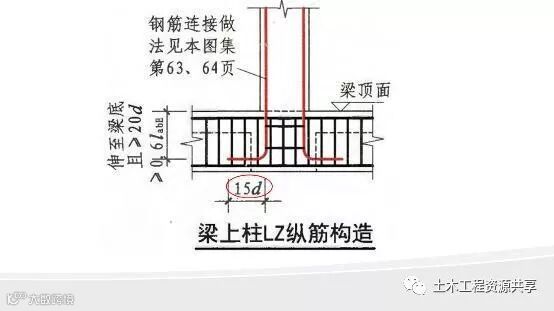

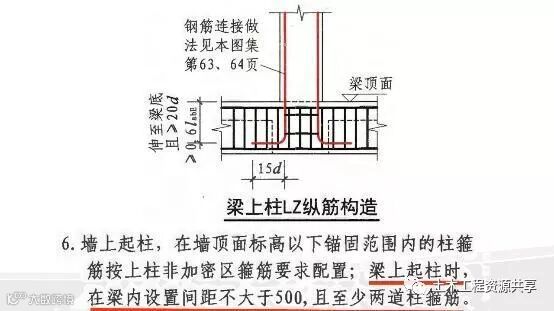

在16G101-1里面，有个图叫做梁上起柱，是同样的道理:

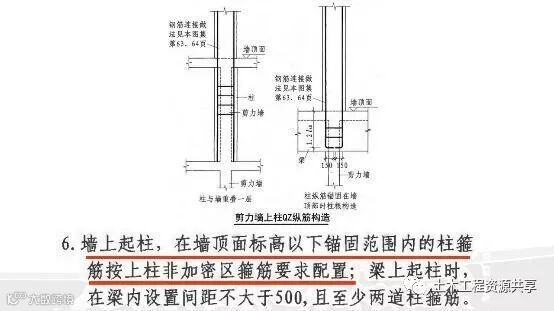

墙上起柱，墙是柱子的支座，因此墙内柱子的箍筋按柱子非加密区箍筋间距。
谁主谁次一目了然，所以第二项原则，叫做主次分明。
PART 3 能通则通
上一期我们讲过钢筋接头，有条件的情况下，我们还是要尽量减少接头，采用整根的钢筋。

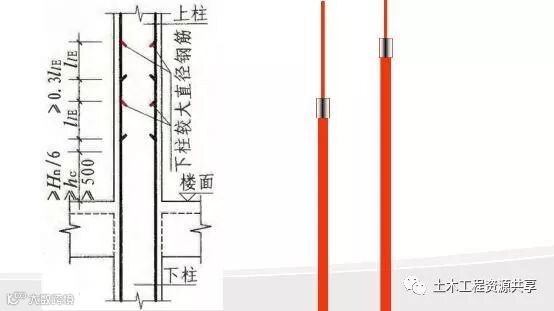

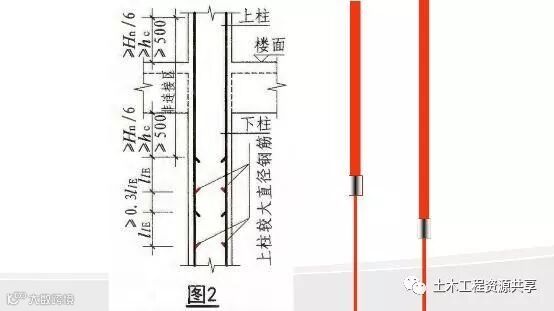

即使是上下钢筋直径不一致的情况下，比如说，上筋小下筋大:
下筋小上筋大:
柱子变截面，只有打弯角度小于1/6，还是要采用整根钢筋打弯。
柱子封顶的钢筋如果与梁钢筋直径一样，可以贯通设置。
能通则通，就是这个道理。
PART 4 断筋锚固
我们说能通则通，有时候钢筋通不了需要打断，打断必有锚固。
锚固就需要有锚固长度，柱子的锚固长度必然是抗震锚固长度。

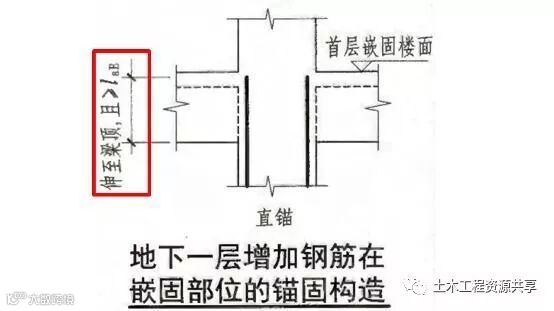

比如，地下室柱子增加的钢筋在嵌固层的锚固要够抗震锚固长度。
封顶的柱子伸出屋面，要大于抗震锚固长度。

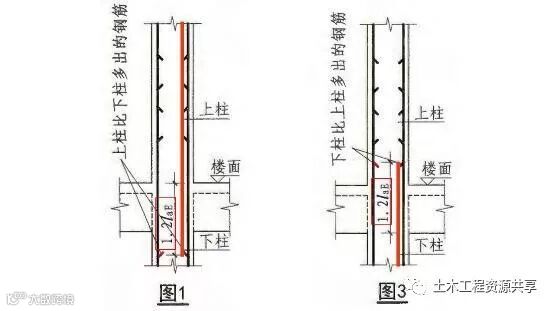

上下柱钢筋根数不一样的时候，相互伸入要够1.2倍抗震锚固长度。

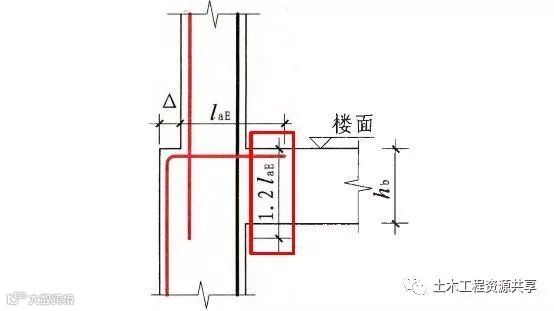

变截面上柱钢筋锚入下柱要满足1.2倍抗震锚固长度。

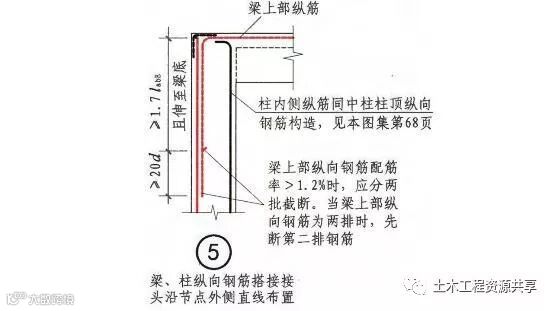

封顶梁锚固到柱内1.7倍抗震锚固长度且错开20d。

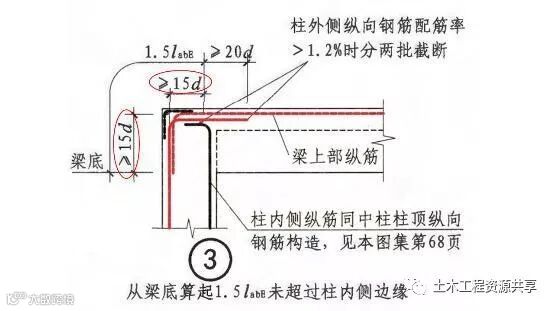

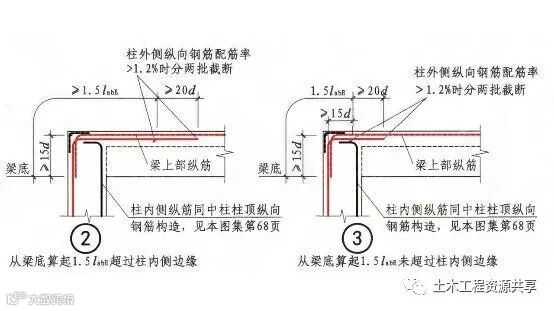

只要是封顶，锚固就要增强，柱子钢筋封顶弯锚入梁，拐弯算要大于1.5倍抗震锚固长度。
锚固不够怎么办？打弯呐！
地下室柱在嵌固层不够抗震锚固长度打弯12d。

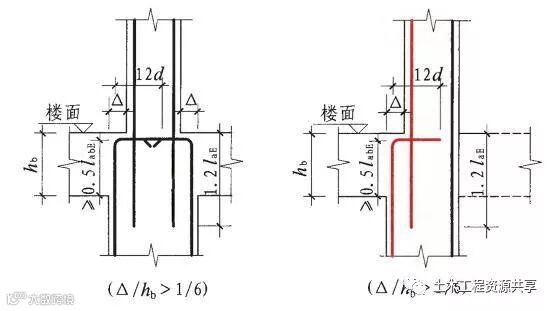

中柱和边柱变截面超过1/6钢筋无法连通时弯锚12倍d。

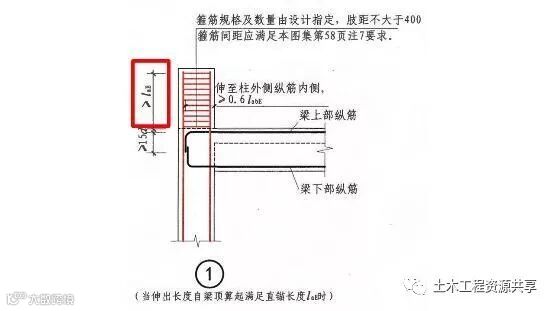

封顶柱伸出屋面不够抗震锚固长度时弯锚内边12倍d，外边15倍d。
梁上起柱弯锚15d。

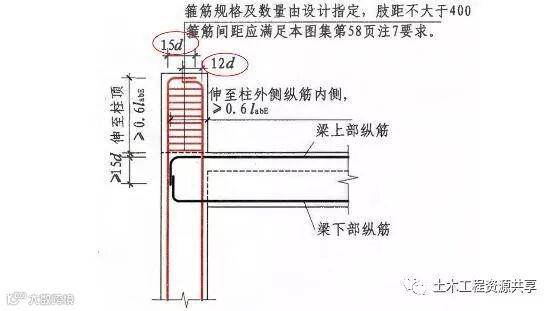

封顶柱弯锚15d错开20d。

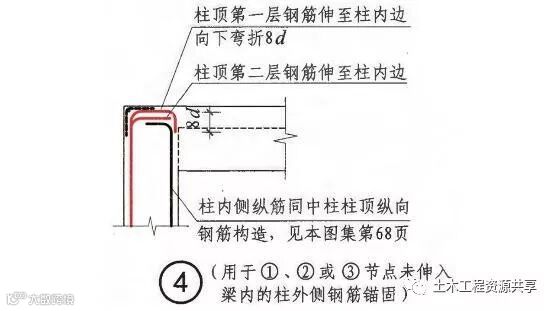

封顶柱钢筋无法入梁下弯8d。

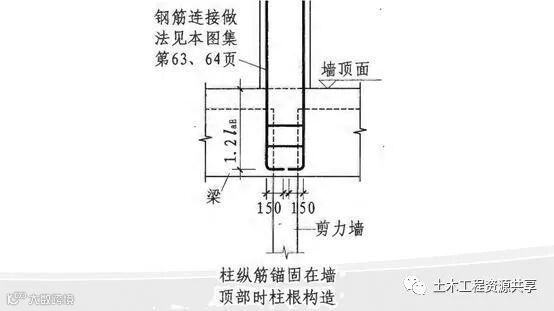

不过也有特例:墙上起柱够1.2倍抗震锚固长度还打弯150。
其实这个打弯是起固定作用的。
