临时用电

1、施工现场临时用电应采取TN-S（三相五线）接零保护系统，符合“三级配电二级保护”，符合“一机一闸、一漏一箱”的要求。

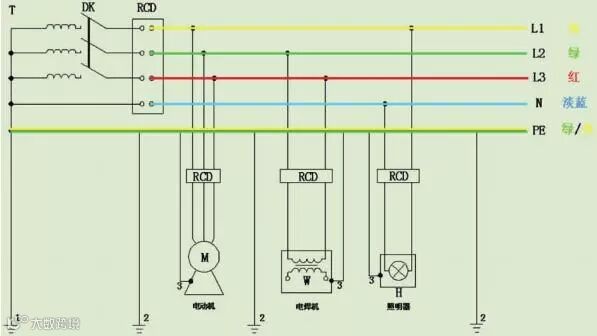

专用变压器供电的TN-S接零保护系统示意图

2、施工现场临时用电设备在5台及以上或设备总容量在5OkW及以上者，应编制用电组织设计。

3、采用TN系统做保护接零时，保护零线（PE线）必须由电源进线复接地处或者总漏电保护器电源侧零线处引出。

4、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。

5、保护零线的重复接地点不得少3处，应分别设置在配电室或总配电房，以及配电线路的中间和末端。

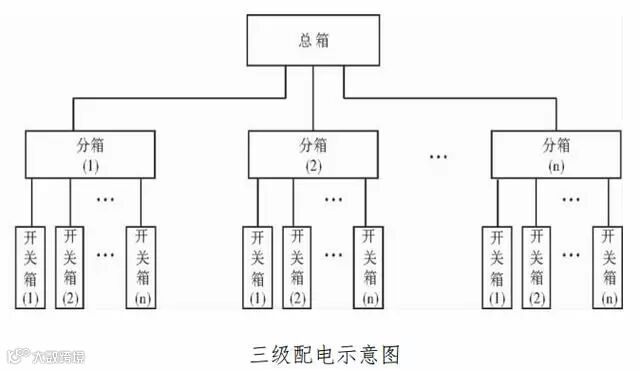

三级配电系统

1、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。

2、总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

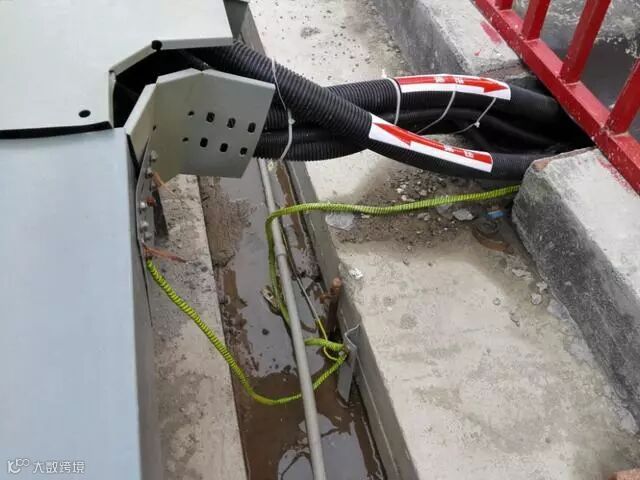

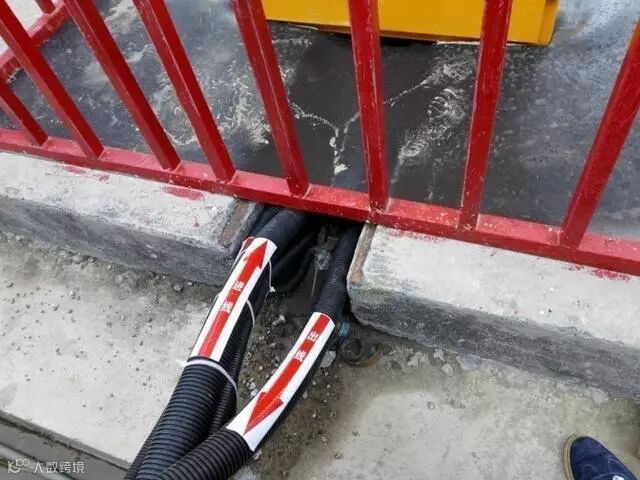

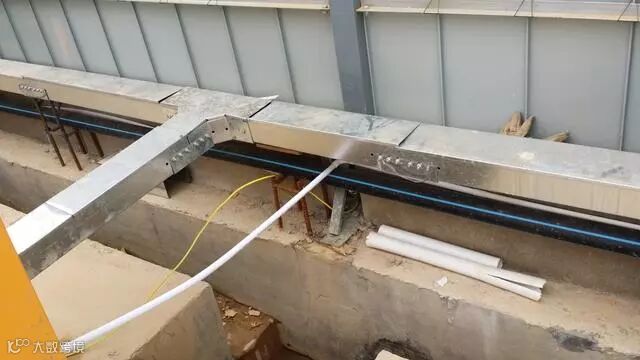

电缆桥架

1、二级配电箱以上及固定三级箱线路应采用专用桥架线槽沿围挡架设。

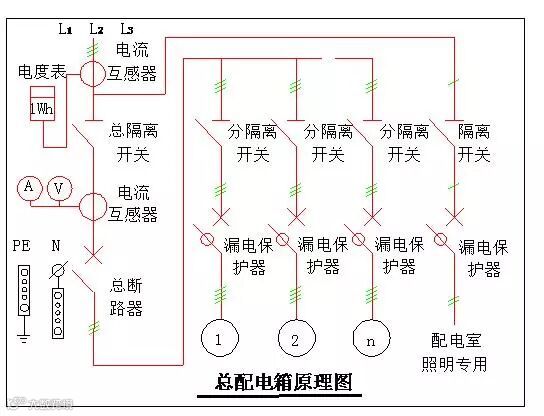

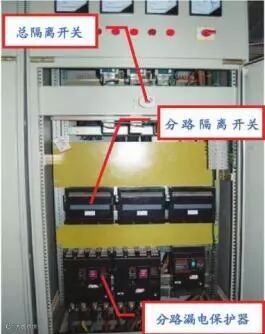

总配电箱

1、总配电箱漏电保护器额定漏电动作电流≤150mA、额定漏电动作时间≤0.2s。

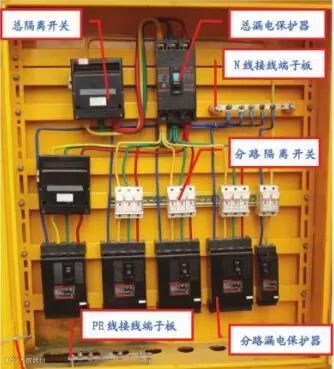

分配电箱

2、分配电箱内的漏电保护器额定漏电动作电流为75mA、额定漏电动作时间≤0.1s；

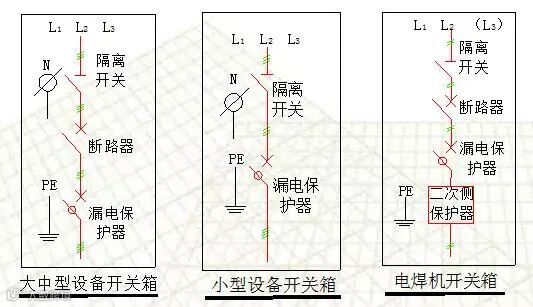

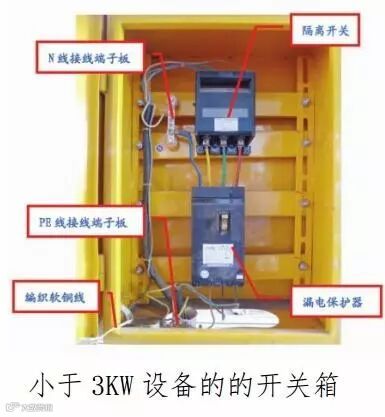

开关箱

1、开关箱内漏电保护器额定漏电动作电流≤30mA、额定漏电动作时间≤0.1s，使用于潮湿场所时，其额定漏电动作电流为15mA、额定漏电动作时间≤0.1s。

2、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。

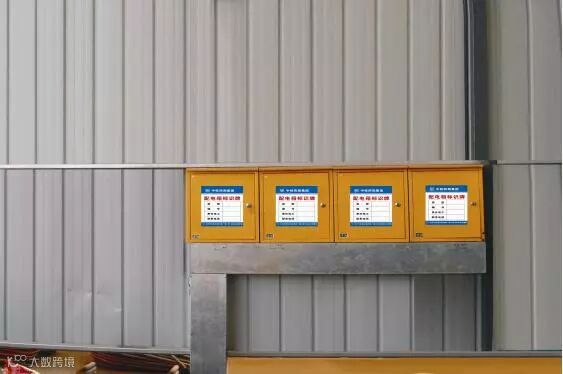

钢筋棚开关箱设置

1、采用无脚黄色配电箱，靠拢紧贴整齐固定摆放；

2、电缆必须走钢线槽。

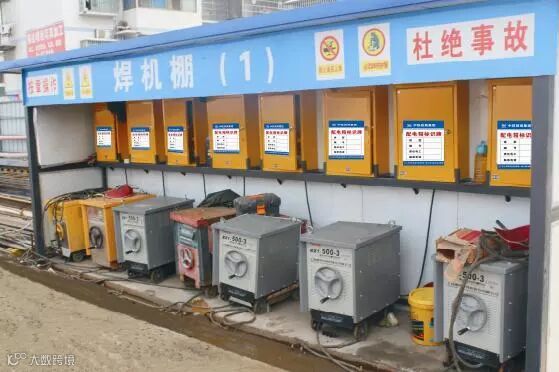

焊机棚

1、当焊接作业集中时，应设置焊机棚，棚内无脚配电箱应用型钢固定牢固整齐，并应配置干粉灭火器，焊机棚应位于高于 地面 20cm 的混凝土基础上，基础侧面刷黄/黑警示漆。

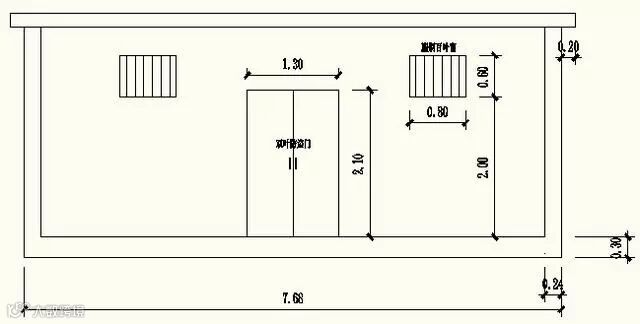

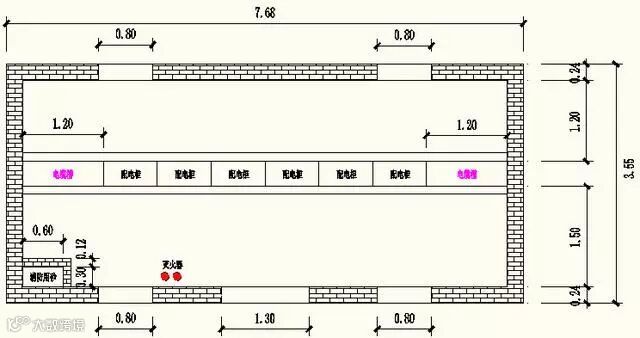

总配电房

1、配电室应靠近电源，并设置在灰尘少、潮气少、无腐蚀介质及道路畅通的地方；配电室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。

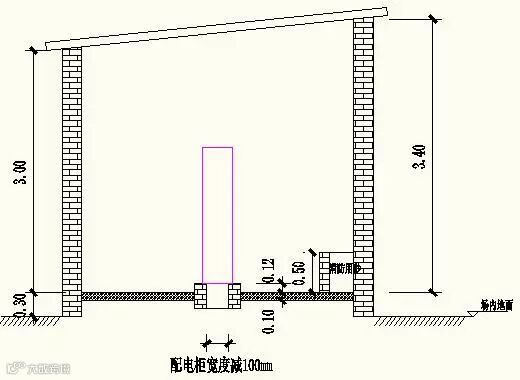

2、配电柜侧面的维护通道宽度不小于1m；配电室顶棚与地面的距离不低于3m，长宽可自行根据实际情况确定。

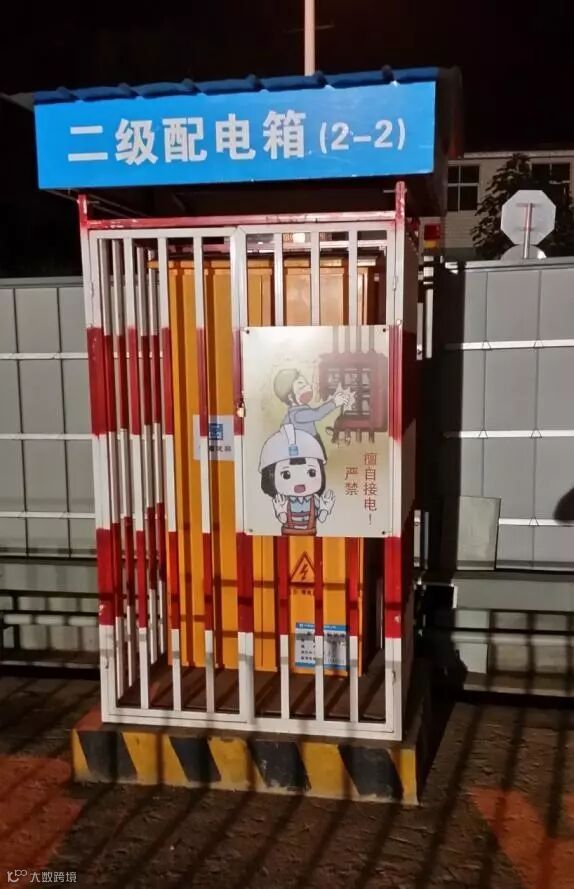

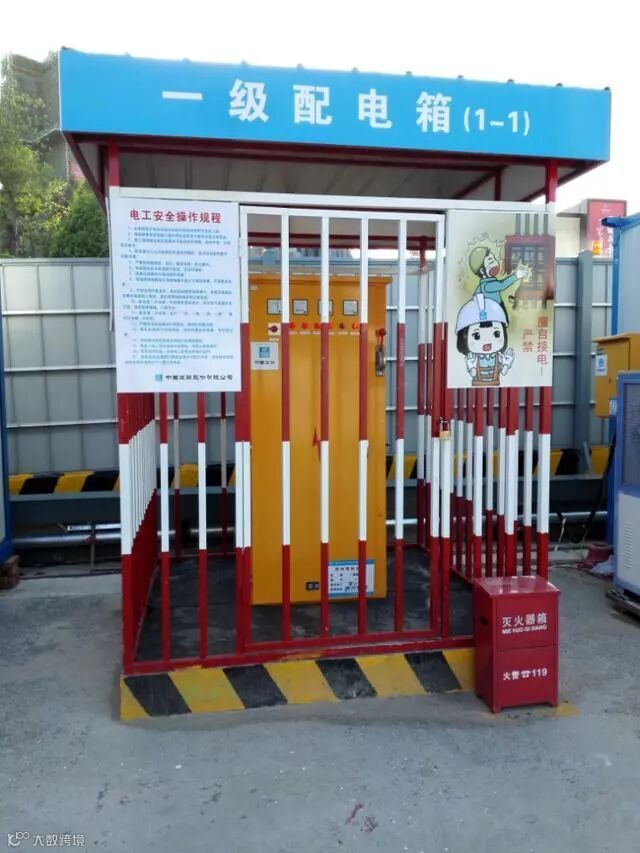

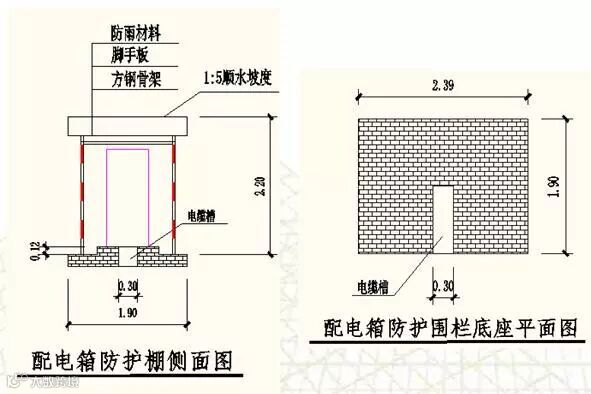

分配电箱防护围栏

1、电箱防护围栏主框架采用40方钢制作，间距15cm，正面设置栅栏门；

2、电箱防护围栏正面悬挂操作规程牌、警示牌、责任牌及联系电话，并配备干粉灭火器。

做法图

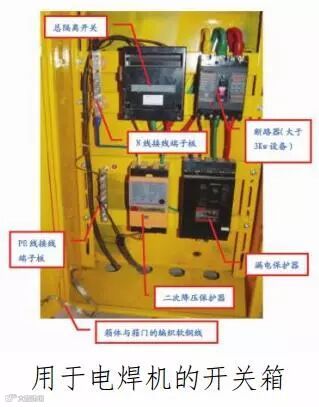

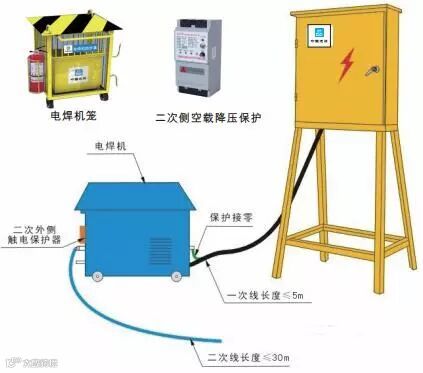

电焊机

1、电焊机变压器的一次侧电源线长度不应大于5m，其电源进线处必须设置防护罩。

2、电焊机二次侧焊把线长度不应大于30m。

3、电焊机二次侧应安装触电保护器。

4、电焊机外壳应做好不接零。
