XXX集团控制线设置指引
（2017版）
目的
1、提高主体及装饰装修工程的施工精度 ；
2、直观明了显示各工作面的工作内容及尺寸要求；
3、减少传统放线多次引测线造成的累积误差；
4、各种控制线使得三方过程控制和检查更为便捷和准确；
5、为定尺加工以及穿插施工提效打下坚实基础。
适用范围
适用于集团内所有在建项目。
总体要求
1、控制线及标高线从主体到装修完成，都使用同一原始线；并由总包土建和安装提前作好放线深化平面图，报监理和项目部审批后实施；
2、施工现场所有放线均清晰明了，便于识别；
3、根据精装图明确建筑完成面，以便建筑一米线的弹设；
4、门窗定位线由总分包及项目部共同确定后弹设；
5、砌筑与抹灰控制线须地面、天棚、墙（梁）分别弹线；
6、所有控制线由施工100%检查，监理根据放线图抽查60%以上，并有检查记录；
7、工人无线不施工，并提前作好各种控制线的技术交底；

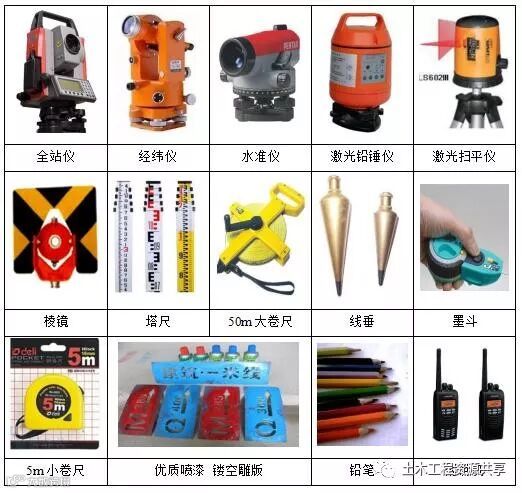

放线工具
1、全站仪
2、经纬仪
3、铅垂仪
4、红外线放线仪
5、钢卷尺
6、塔尺
6、墨斗
7、弹线采用黑色优质墨汁，要求与结构附着力强，且不褪色
9、各种标识的镂空雕板和优质喷漆
10、铝梯（用于天棚放线，需便于携带和移动）
技术要点及图例建筑一米线
结构墙柱拆模清理后，在砌筑前必须按图纸在结构墙柱设置建筑一米线（如图1所示），以此控制门窗洞和安装点位高度，抹灰完成后在墙面设置建筑一米线（如图2所示）。后期将建筑一米线移交精装总包，以控制装修阶段天棚和地面等装饰完成面标高。

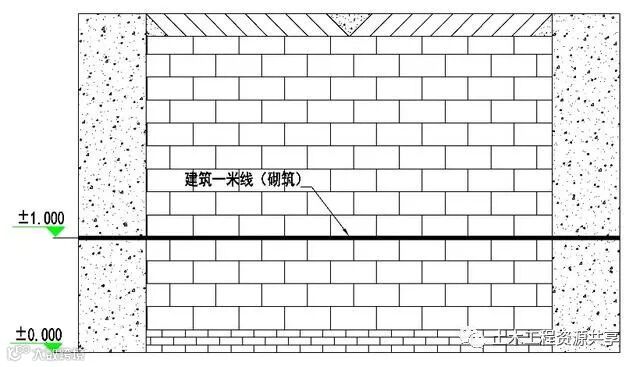

图1 建筑一米线（砌筑）

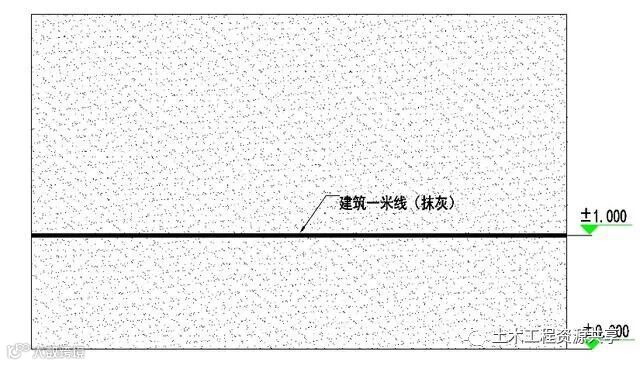

图2 建筑一米线（抹灰）
方正性控制线
主体施工阶段在结构板面弹出十字通线（标注为方正性控制线），纵横方向尽量贯穿相对户型的走廊和过道，以便往各房间引线。方正性控制线是整个放线工作的核心，所有控制线必须依据方正性控制线引测。根据不同的平面布置需提前考虑方正性控制线的位置，并预留好放线孔。各层方正性控制线必须从第一层引测。

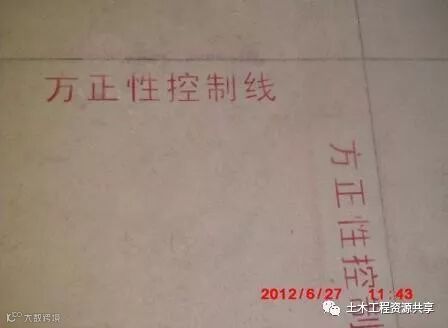

图3方正性控制线
砌筑控制线（地面及天棚）
结构板浇筑完成后，在下一层支撑体系搭设前，依据方正性控制线将轴线引测到每一个房间，在离轴线500mm距离设置砌筑控制线（如图4所示），作为主体阶段模板定位和检查的控制线；在砌体施工阶段则需将地面砌筑控制线投影至天棚上，用于砌体施工定位和检查，并作为水电安装定位线引测的基准线；内抹灰阶段用于打灰饼和抹灰完成面控制和检查。

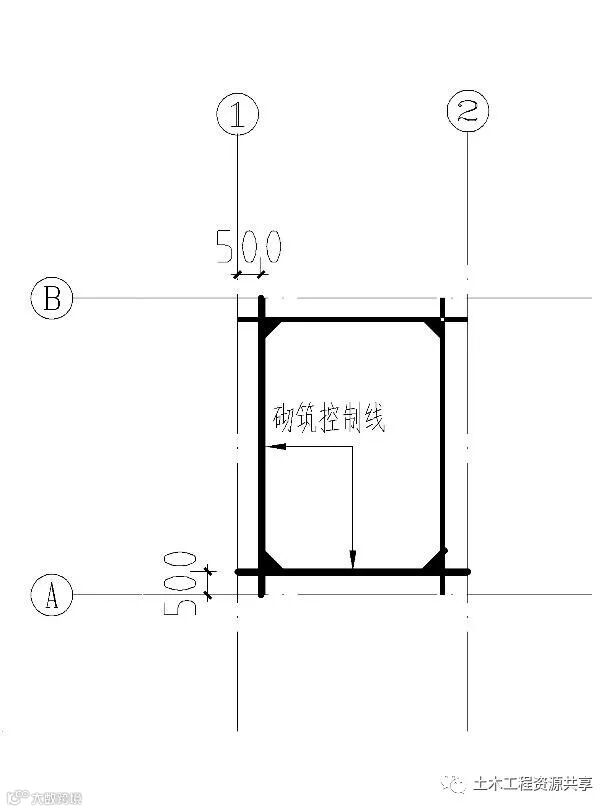

图4砌筑控制线
外窗轴线
外墙砌筑前需在离轴线500mm距离在梁板及剪力墙位置设置外窗轴线控制线（如图5所示）。外窗轴线控制线由地梁开始向上引，并在梁板上做好控制点标记（可用钉子固定或红色油漆涂刷三角形标识），当每层梁板拆模后用铅垂由上一层外窗控制点引至该层，每三层需要对轴线控制线进行复核若偏差大于5mm则需要对控制点进行纠偏。

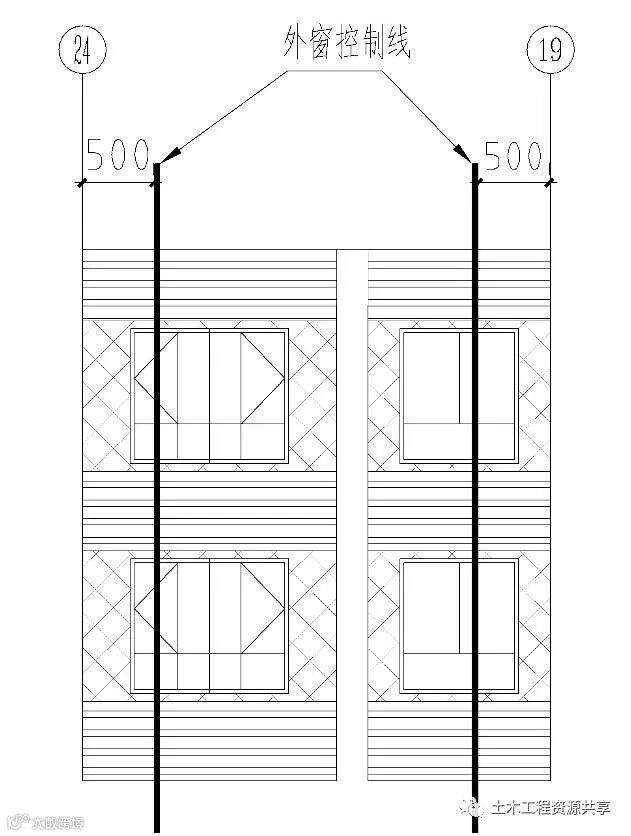

图5外窗轴线控制线
门窗安装定位线
砌体施工前，依据地面砌筑控制线分别弹出门洞、窗洞定位及标高线，引导砌体和抹灰施工，以精确控制门、窗洞口的净空尺寸和位置。窗框安装前，根据砌筑控制线及标高线，并结合外墙控制轴线，弹出窗框标高、左右及进出线。
控制线复核
控制线要求单层（一个单元）闭合，偏差不得大于5mm。
各房间砌筑控制线要求单层同一单元内与楼层方正性控制线闭合；各房间内建筑一米线要求单层同一单元内，各房间与电梯前室公共部位建筑一米线在同一水平线内闭合。

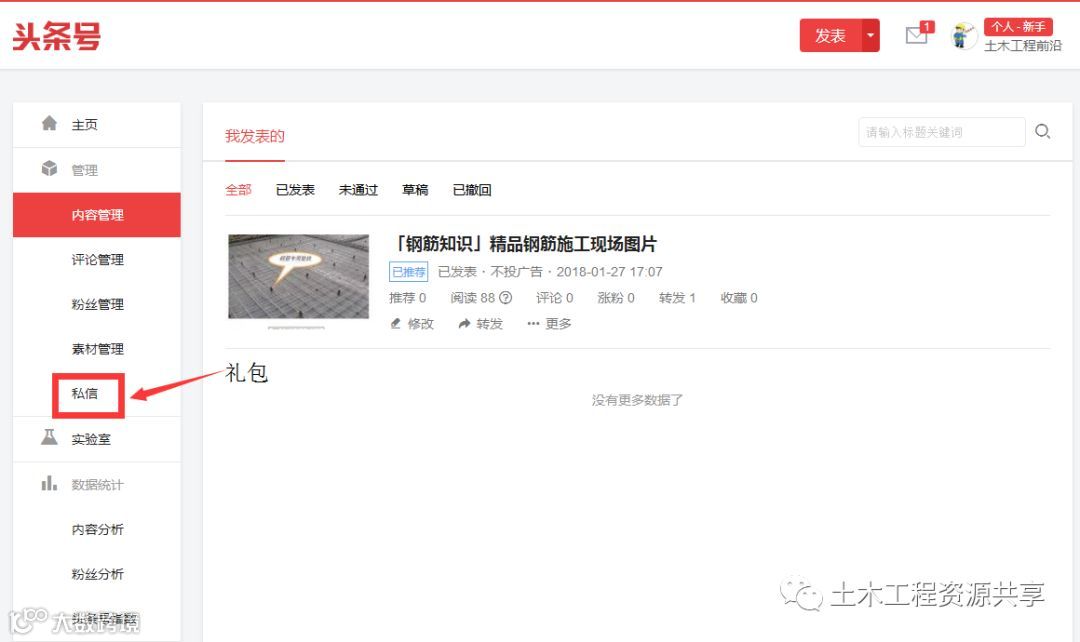

更多精彩请识别二维码，关注头条号：“土木工程前沿”，在头条号私信回复“礼包”，有惊喜！
