图文并茂，很直观的防水施工图集，让人一目了然，直接上手施工！

房屋渗漏是客户投诉的重点，而地下室、屋面、厨房、卫生间又是渗漏的重灾区，如何才能打好防水这场战役？看看下面这些详图，就能轻松解决这些问题。

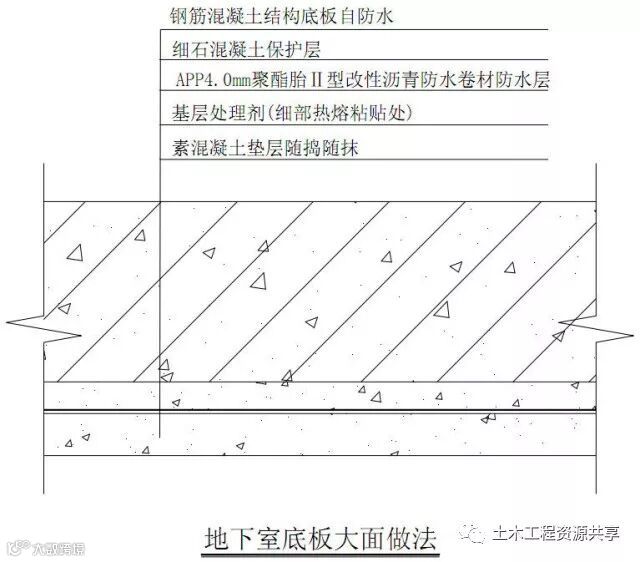

▌一、地下室底板防水做法示意图

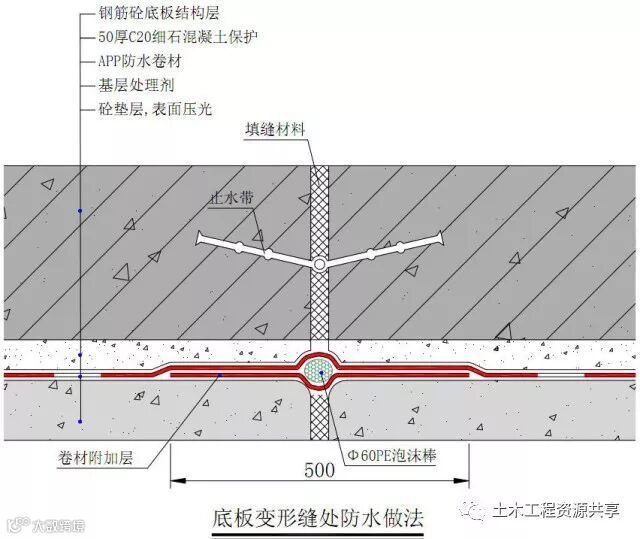

1. 底板变形缝防水做法

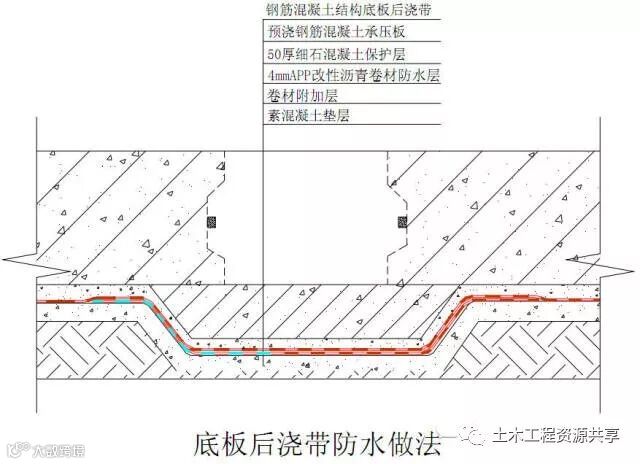

2. 底板后浇带防水构造做法

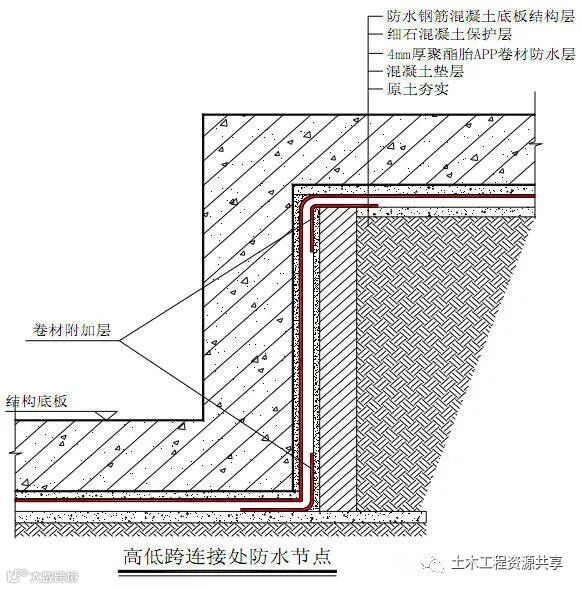

3. 高低跨连接处防水做法

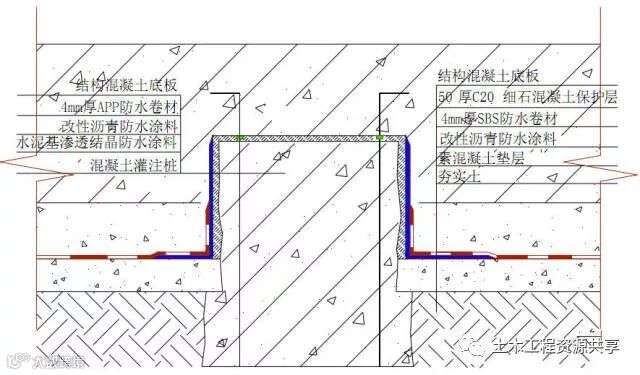

4. 桩头防水处理

采用水泥基渗透结晶型防水涂料 +改性沥青防水涂料 +卷材的复合防水做法。

防水处理工序如下：

1. 由总承包方凿出桩头至设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格。

2. 水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm范围，涂刷参考用量1.2kg/㎡，成膜厚度约1.0mm。

3. 在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。

注意事项：

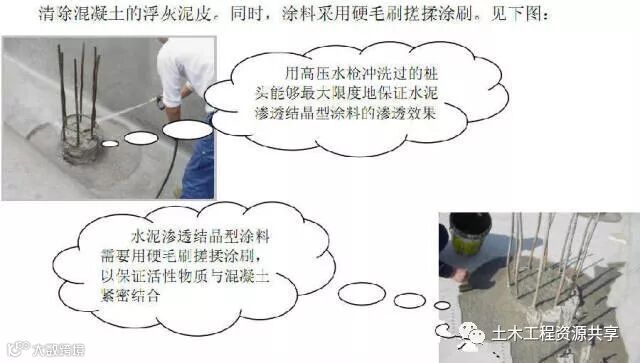

1. 桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。同时，涂料采用硬毛刷搓揉涂刷。见下图：

▌二、地下室侧墙防水做法

1. 地下室底板防水交接处预留做法

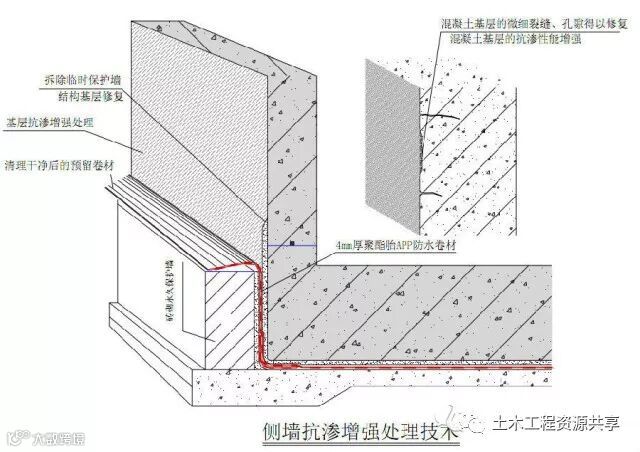

2. 地下室侧墙抗渗增强处理方法

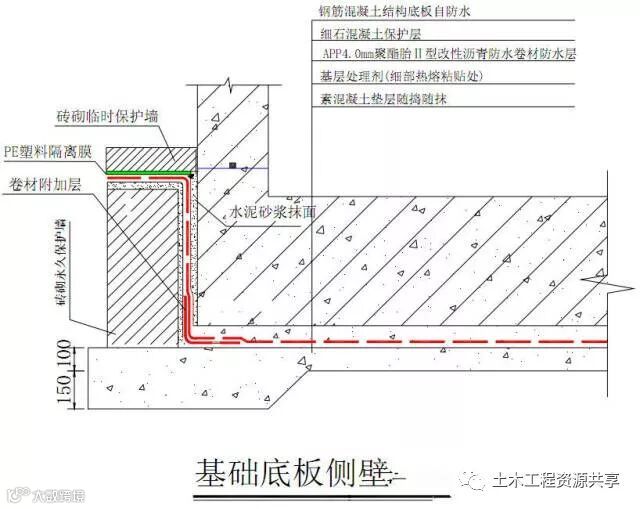

3. 侧壁底板防水接头做法

4. 地下室侧墙地面收口做法

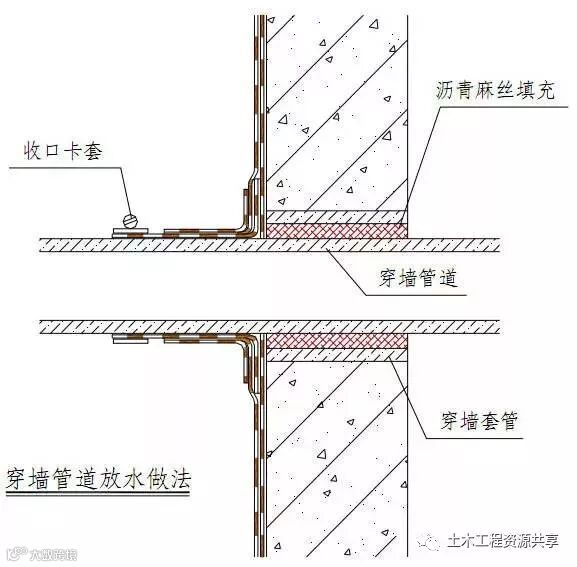

5. 穿墙管件防水处理

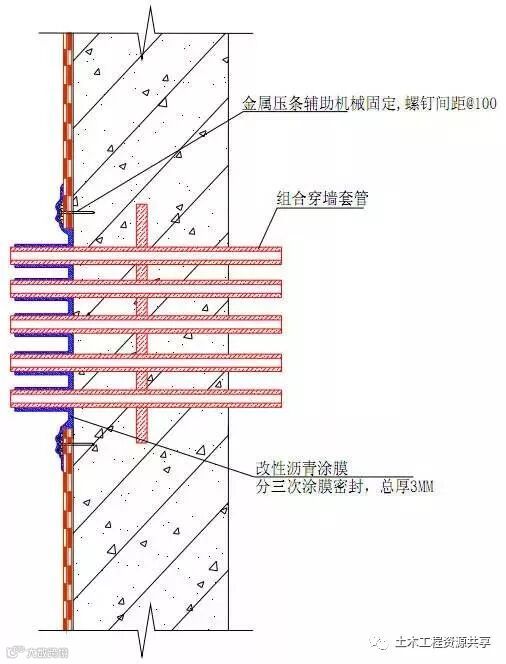

6. 穿墙群管的防水做法

▌三、屋面防水做法

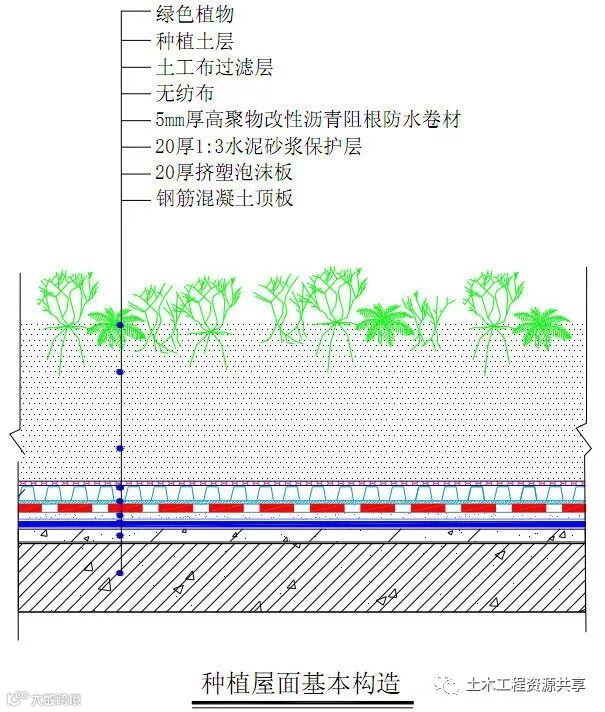

1. 种植屋面基本做法

2. 上人屋面做法

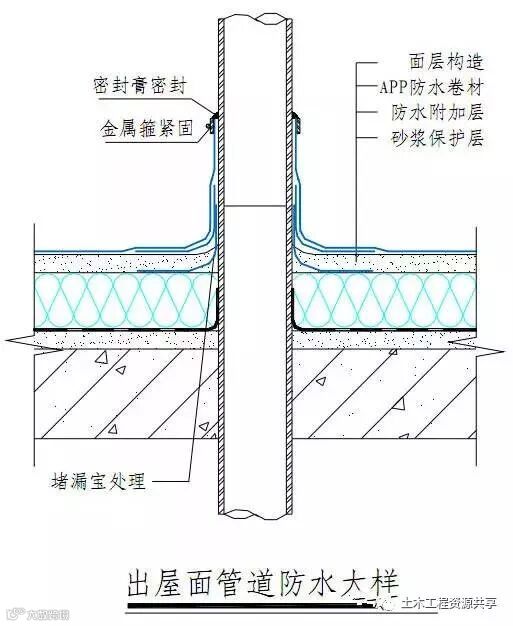

3. 出屋面管道防水做法

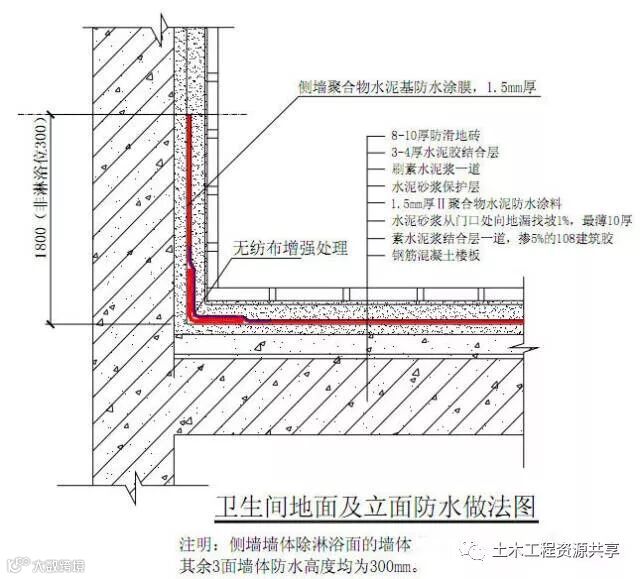

▌四、卫生间防水构造做法
