【施工技术】多层建筑，砖砌体结构构造柱拉结筋设置规范要求

砌体结构必须设置拉结筋与主体结构可靠拉结（因为：砌体结构材料脆性大、抗拉、抗剪、抗弯能力低，抵抗地震的能力差，破坏主要是墙身的破坏）。

一、构造柱与墙连接处拉结筋的设置：

图1

图2

二、构造柱拉结筋留置拉结筋的要求：

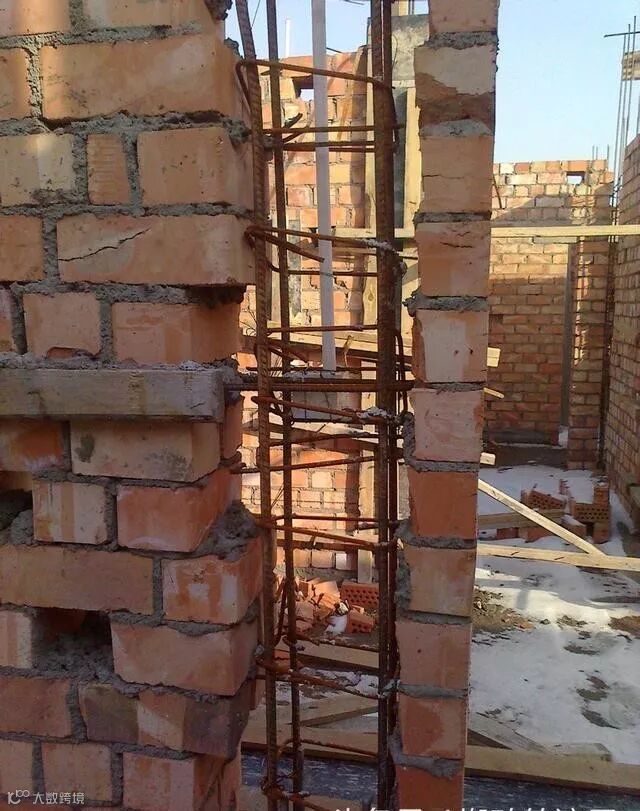

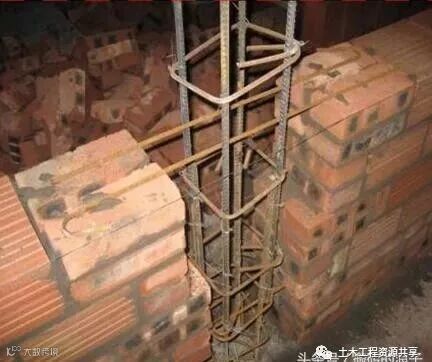

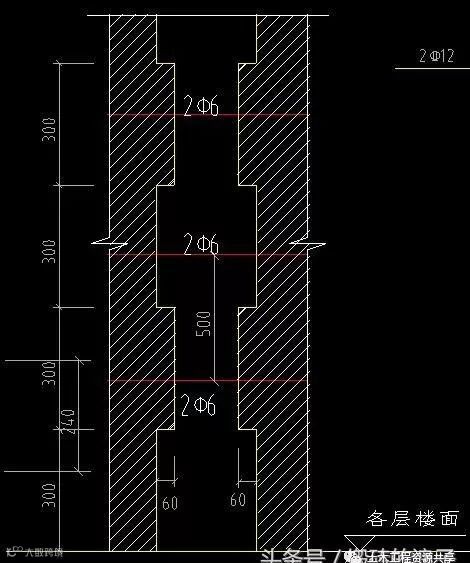

1、墙中构造柱（及两面有墙）：墙砌成马牙槎，马牙槎宽度60mm(如图1所示），沿墙高每隔500mm设置2 Ø6水平钢筋，长度不小于500mm，抗震要求6度、7度不小于1000mm（钢筋穿过柱，如图2所示）；

2、转角构造柱：墙砌成马牙槎，马牙槎宽度60mm，高度300mm；沿墙高每隔500mm设置2 Ø6水平钢筋（拉结筋需弯成直角）；

转角构造柱

3、三面有墙的构造柱的拉结筋设置：墙砌成马牙槎，马牙槎宽度60mm，高度300mm；三面隔500mm留放两根2 Ø6水平钢筋；

4、末端构造柱（只有一面墙）：墙砌成马牙槎，马牙槎宽度60mm，高度300mm；沿墙高每隔500mm设置2 Ø6水平钢筋；

总结：砖墙必须砌成马牙槎，必须按规范留设拉结筋，拉结筋必须穿过柱。
