主体楼层层数27层，1~4层为商业用房，5层为转换层，6~27层为宿舍。1层层高4.5m，2~4层层高4.1m，5层转换层为5.3m，6~27层层高3.5m，建筑总高度107.47m。

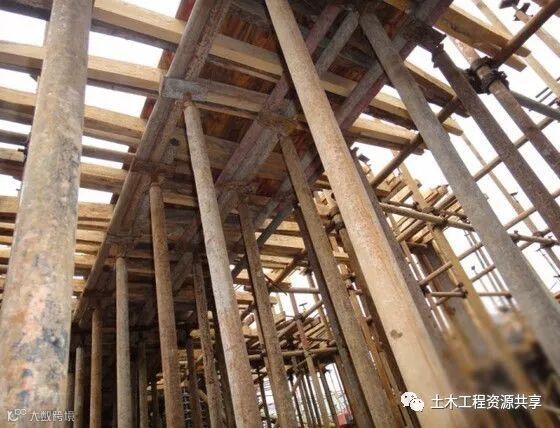

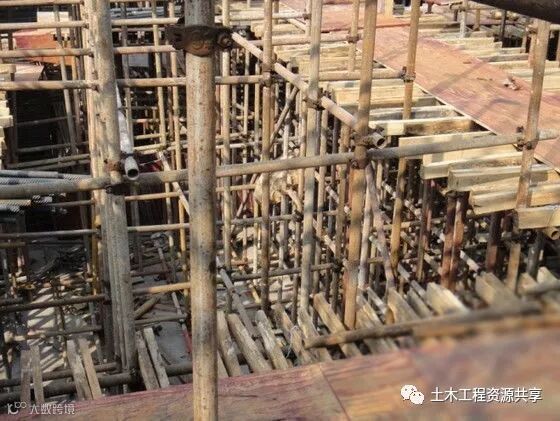

梁底支撑钢管采用48*3.0，梁底模小楞采用40*80方木200间距搭设，大楞采用双钢管并由立杆加顶托支撑，自由端长度不大于600，支撑立杆下部采用底托支撑。梁底立杆两端采用竖向剪刀撑加固。

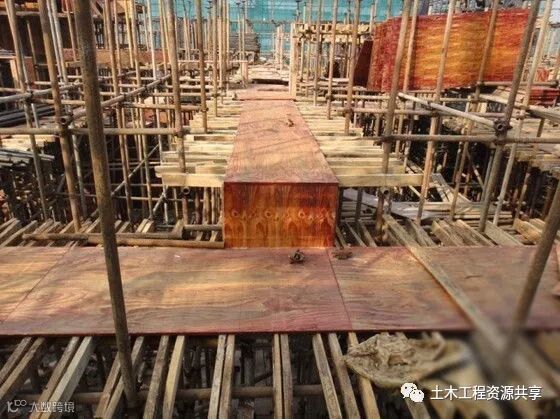

梁板支撑系统搭设好后，铺设梁底模板。

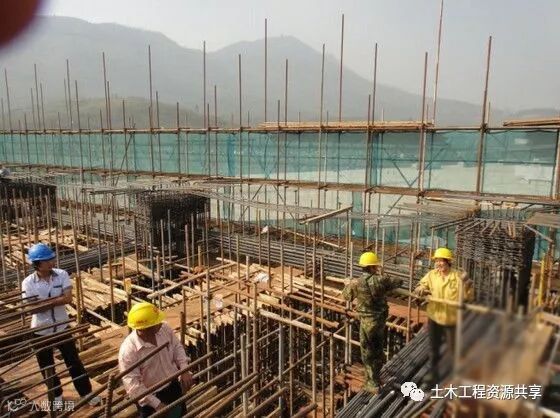

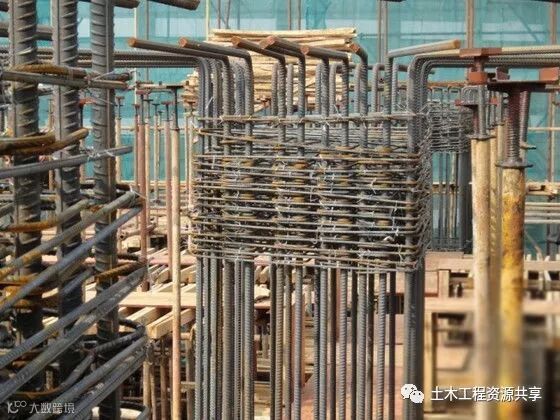

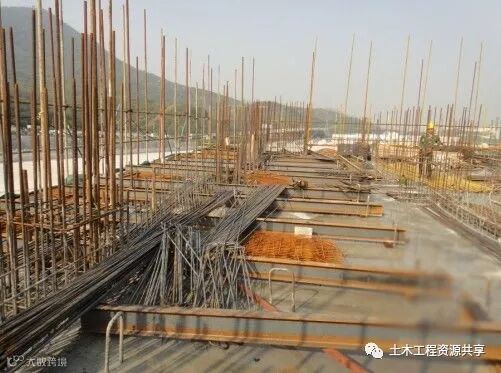

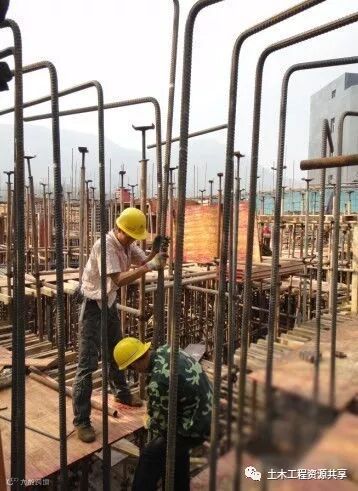

框支柱上部纵筋安装。
纵筋安装好后，将最开始套在框支柱下部的所有箍筋均布往上套。

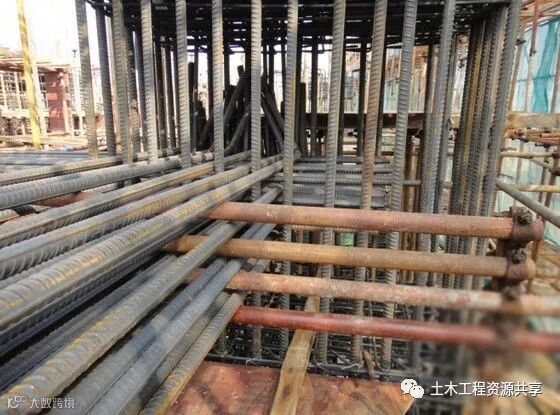

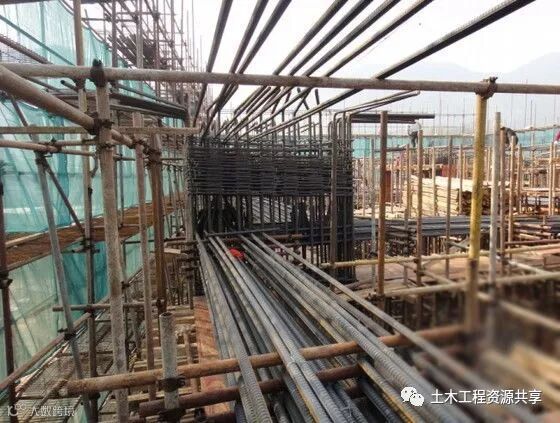

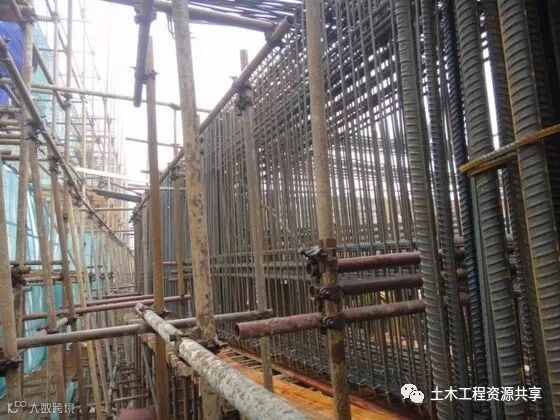

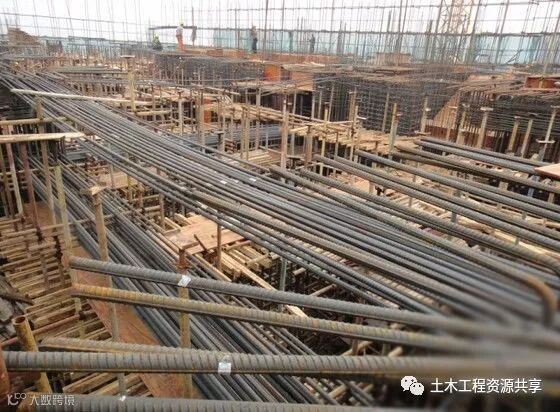

框架梁底部钢筋绑扎，因为框支梁纵筋直径都比较大，所以钢筋绑扎先采用钢管临时支架固定，待梁箍筋套上后再放至梁底位置。
细部：
加设安装转换梁上部3排筋：
细部：

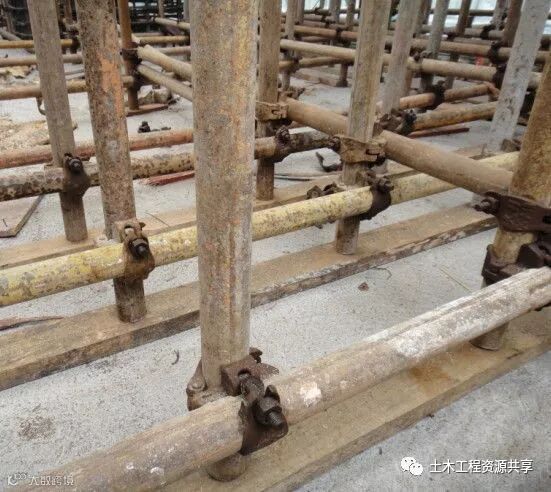

补充梁底支撑、梁下部支撑系统细部构造：

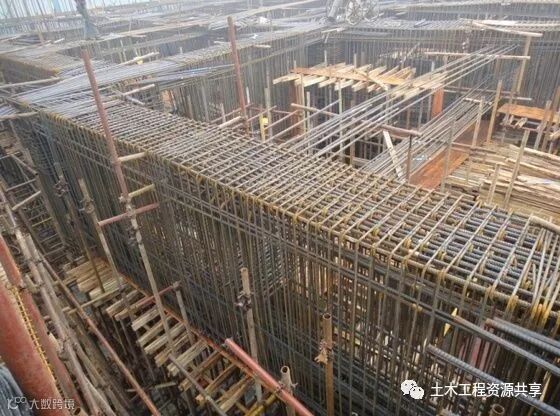

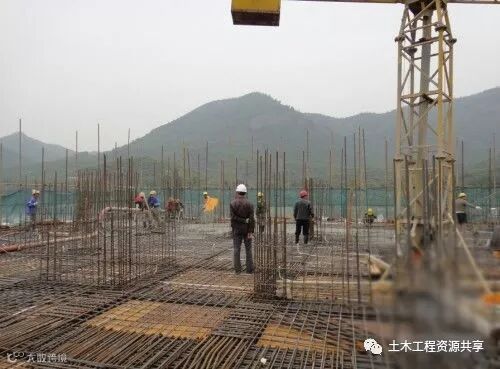

转换梁上部钢筋分层绑扎：

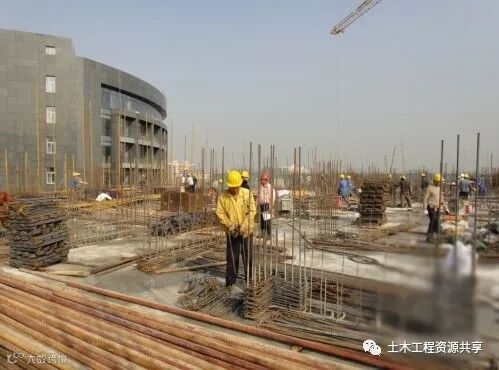

已完成9~16轴大部分转换层梁箍筋的绑扎，但是绑扎完后的框支梁与框支柱出现了一些问题，大家通过下面照片便知：

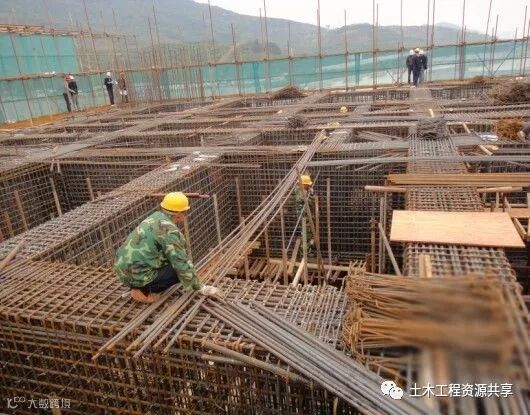

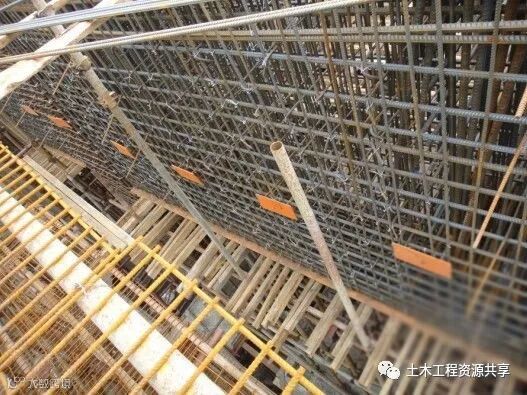

9~16轴框支梁已完成大部分框支梁穿插水平腰筋和绑扎梁拉钩：

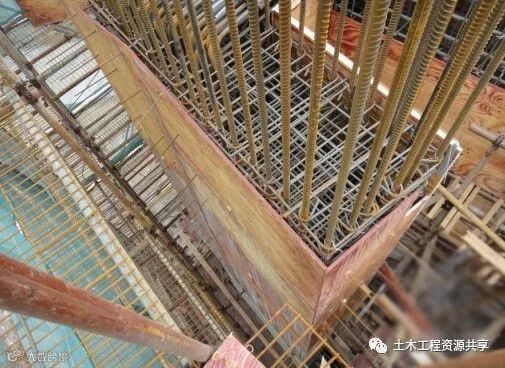

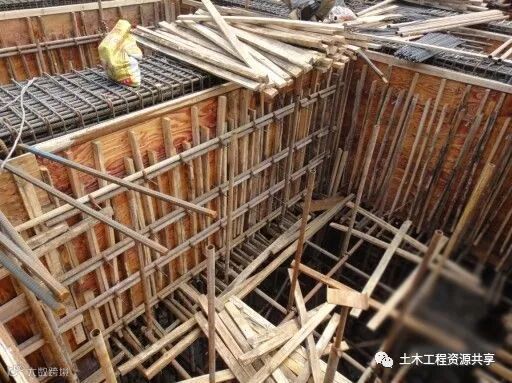

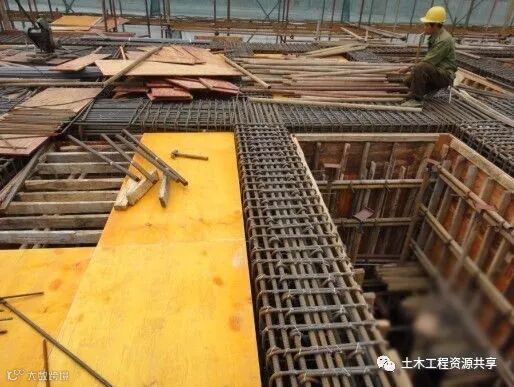

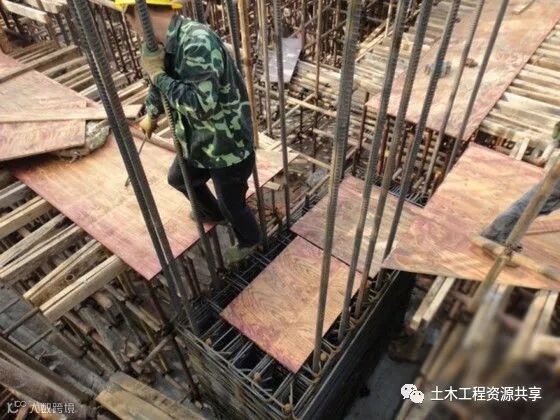

墙柱、梁开始合模板：
幕墙预埋件安装：

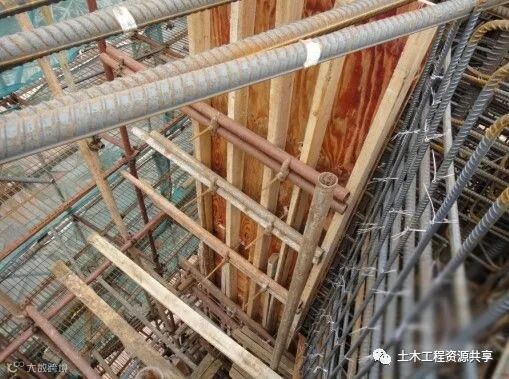

梁侧模板合模板，工人在钻眼穿对拉螺杆：

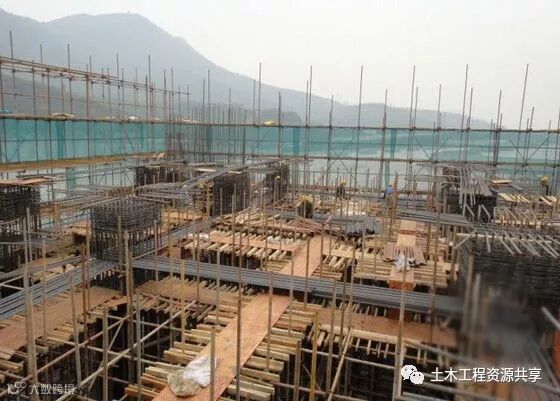

顶板支模施工：

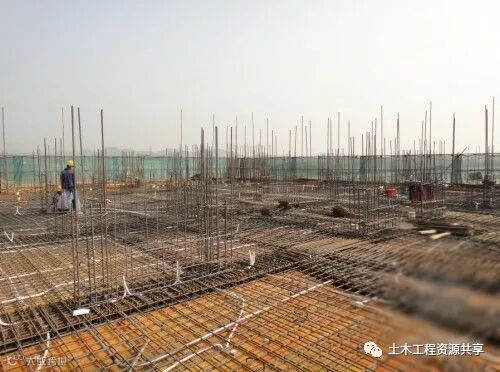

转换层板面钢筋绑扎及抄平：

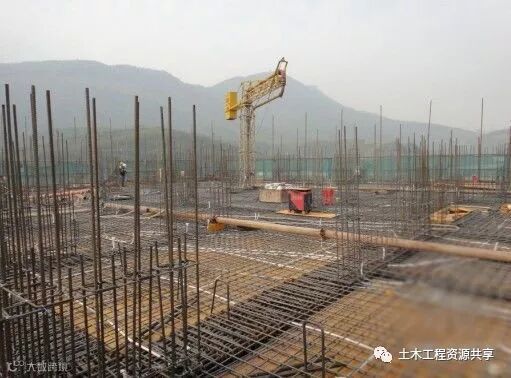

布料机架设，打砼前准备：

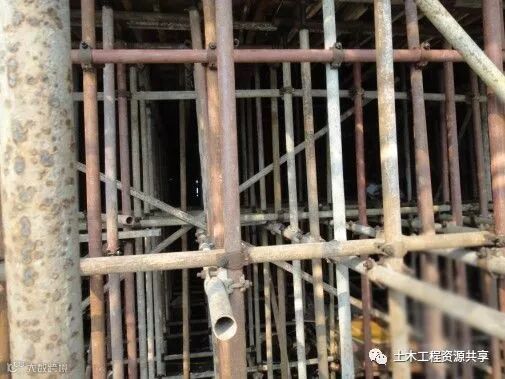

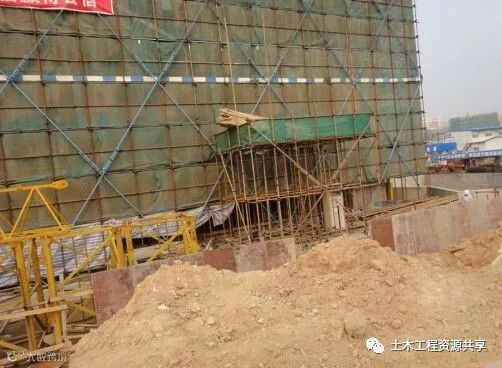

下部支撑系统竖向与水平剪刀撑：
浇注板面混凝土，从早上9点开盘，两台泵一起打，混凝土为C50，塌落度控制在20~21，第二天早上6点完成打砼：

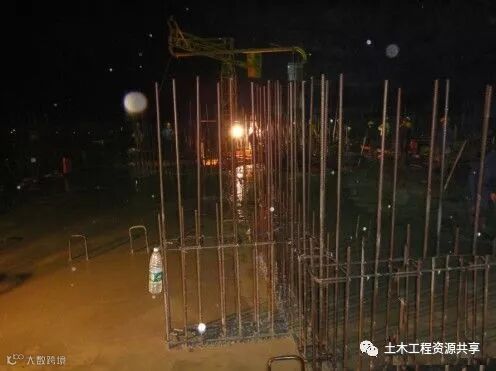

夜晚浇注混凝土：

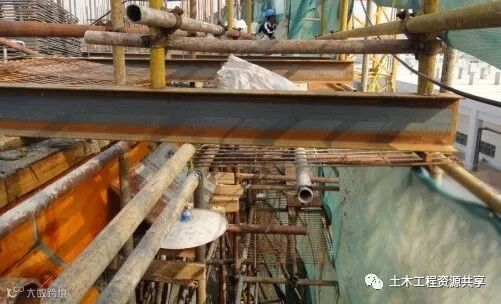

板面悬挑工字钢安装：
工字钢细部：

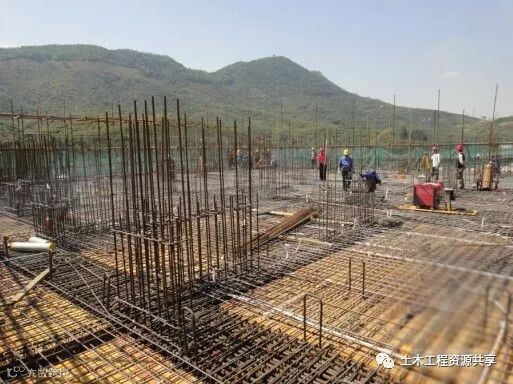

第一流水段标准层墙柱钢筋绑扎：
第二流水段转换层准备浇注混凝土：
二层卸料平台：
架体上搁置二级电箱的架子：
注明：因为5层（转换层）层高5.3m，最大梁截面1300*2500mm，梁集中荷载超过20KN/m，梁最大跨度为8m，梁、板、柱混凝土等级均为C50，梁最大支撑高度为4.9m，板支撑高度为5.12m。满足重大危险工程施工，在经过专家论证后按转换层。
