拱桥是公路交通中广泛使用的一种桥梁形式，拱桥与梁桥相比，在受力性能上有较大的差别，拱式结构在竖向荷载作用下，支撑处除产生竖向反力外，还产生水平力。由于拱圈存在水平推力，使拱圈的弯矩比相同跨径梁的弯矩小很多，拱圈内主要承受压力，这就使抗压性能较好而抗拉性能较差的石料和混凝土能够充分利用；同时，拱桥对基础也有较高要求。就施工技术方面，拱桥和梁桥一样主要是钢筋混凝土构件，有很多共同之处。

拱桥有支架就地浇筑施工是拱桥施工比较常见的一种施工方法，主要内容是在拱桥施工位置搭设支架、安装模板、绑扎钢筋及现场混凝土等。

拱桥的构造及安装

拱桥按其使用材料可分为木拱架、工字梁钢拱架、竹拱架、刚桁架拱架、竹木混合拱架、钢木组合拱架以及“土牛拱胎”等；按结构形式可分为排架式、斜撑式、扇形式、拱架式、组合式、叠格式、斜拉式等。

1、木拱架

木拱架一般有排架式、撑架式、扇形式、叠桁式及木桁式等。前四种在桥孔中间设有数量不等的支架，统称满布式拱架；最后一种可采用三铰木桁架形式，在桥孔中完全不设支架。

拱架的弧形木立柱等主要杆件和木桁架的各种杆件，应采用高强度、无损伤、无腐烂及湿度不大的木材制成。拱架制作、安装时，拱架的尺寸和形状要符合设计要求，立柱位置准确且保持直立，各杆件连接接头更紧密，支架基础要牢固，高拱架应特别注意横向稳定性。拱架全部安装完成后，应全面检查，确保结构牢固可靠。

2、工字梁钢拱架

工字梁钢拱架可采用两种形式：一种是有中间木支架的钢木组合拱架，一种是只有工字钢梁的活用钢拱架。只有工字梁的活用钢拱架具有结构简单、拼装方便、可重复使用等优点。它适用于施工期间需保持通航、墩（台）较高、河水较深地质条件较差的桥孔。

3、钢木组合结构

钢木组合拱架是在木支架上用工字梁代替木斜梁，以加大斜梁的跨度，减少支架用量。工字钢梁的顶面可用垫木垫成拱模弧形线，但工字梁接头处应适当留出间隙，以防桁架加载沉降后顶死。

4、钢桁架拱架

钢桁架拱架的结构类型通常有常备拼装式桁架型拱架、装配式公路钢桁架节段拼装式拱架、万能杆件拼装式拱架、装拼式公路钢桁架或万能杆件桁架与木拱盔组合的钢木组合拱架

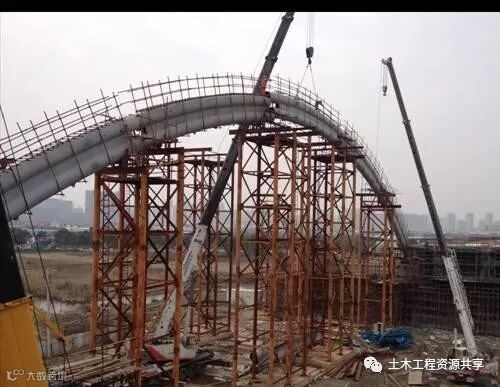

有支架施工法

本篇将以上承式钢筋混凝土拱桥为例介绍拱桥有支架施工法

有支架就地浇筑拱圈的上承式钢筋混凝土拱桥，其上部构造的施工工序一般分为三个阶段：第一阶段：浇筑拱圈（或拱肋）及拱上立柱的底座。第二节段：浇筑拱上立柱、联结系或横梁等。第三阶段：浇筑桥面系。

前一阶段的混凝土达到设计强度的70%时才能浇筑后一阶段的混凝土，拱架在第二阶段或第三阶段混凝土浇筑前拆除，应预先对拆除拱架后拱圈的稳定性进行验算。

1、拱架安装

下面以常备装拼式桁架型拱桥悬臂拼装为例进行讲解。拱架常常采用标准节、拱顶节、拱脚节及联结杆等以钢销连接组成，再以横向连接将几片拱架连成足够宽度的拱圈，作为浇筑拱圈或拱肋的支架。拱轴曲线的曲度采用变换连接杆长度的方法得到。

（1）拱架吊运安装。安装前拱架需先按框架形式组成安装单元，其长度可包括2~3节拱架。安装时由拱脚至拱顶，两岸对称进行。拱架用门式索塔安装，中间拱架可采用直接抬吊法吊运就位。拱架运输轨道固定在塔门中间时i，两侧拱架可采用交换抬吊法吊运就位。

（2）封拱及卸吊。悬臂安装法安装拱架时，以采用低温封拱、高温卸吊的成拱方法较为适宜。卸吊应由拱顶向拱脚分次、对称、循环进行，一次放松不能过多，斜拉索的花篮螺栓一次放松不得超过5cm。吊装前应做好各项准备工作，并应进行试拼。

1、拱圈或拱肋的浇筑

（1）连续浇筑。跨径小于16m的拱圈（或拱肋）混凝土，应按拱圈全宽度自两端向拱顶浇筑，并在拱架处混凝土初凝前全部完成。

（2）分层浇筑。大跨径拱桥的拱圈或拱肋（跨径＞16m），为避免拱架变形而产生裂缝以及减少混凝土的收缩能力，应采用分段浇筑的施工方法。分段长度一般为6~15m，分段位置确定的原则应是使拱架受力对称、均匀，并使拱架变形最小。

（3）箱形截面拱圈（或拱肋）的浇筑。大跨径拱桥一般采用箱形截面拱圈（或拱肋），为减轻拱架负担，一般采取分环、分段的浇筑方法。分段的方法与上述相同。分环的方法一般是分为两环或三环，分两环时，首先浇筑底板（第一环），然后分段浇筑肋墙、隔墙与顶板（第二环）；分三环时，先分段浇筑底板（第一环），然后分段浇筑肋墙、隔墙（第二环），然后分段浇筑顶板（第三环）。

（4）卸拱架。采用就地浇筑混凝土的拱架，卸拱架的工作相当关键。在设计没有要求时，拱架拆除必须在拱圈混凝土强度达到85%之后进行。为了能使拱架所承受的拱圈重量能逐渐由拱圈自身来承受，拱架不能突然卸除，而应按一定的程序进行。

2、拱上建筑施工

拱上建筑施工包括立柱、横梁及桥面铺装等构件施工。主拱圈混凝土达到设计强度后方能进行拱上结构施工。应先卸除拱架、扣索等约束，施工时应严格按照设计加载程序进行，一般应根据施工验算由拱脚至拱顶均衡、对称加载。应加强施工观测，使施工过程中的拱轴线与设计共轴线尽量吻合。拱上结构的立柱、横墙的基座，在施工前应对其位置和高程复测检查，如超过允许偏差应予以调整。基座与主拱的联结应牢固。拱上腹拱圈施工时，应注意腹拱圈所产生的推力对立柱或横墙的影响，相邻腹板的施工进度应同步。
