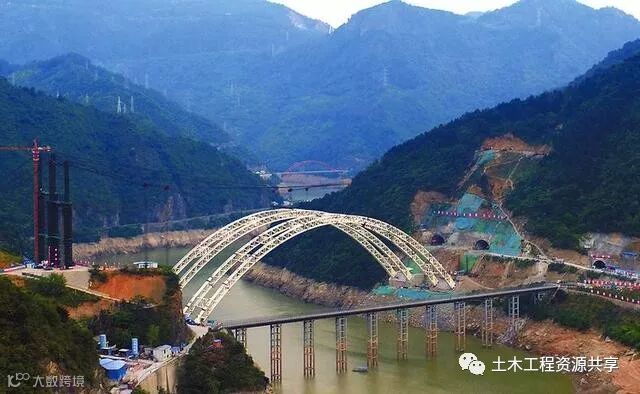

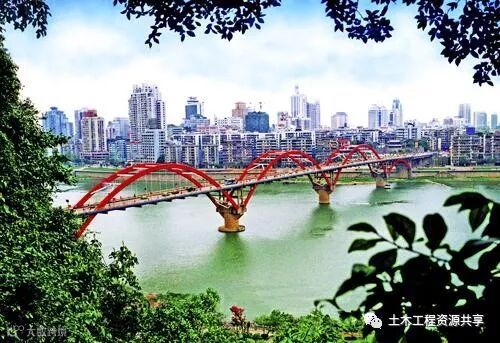

钢管混凝土拱桥是以钢管为拱圈外壁，在钢管内浇筑混凝土，使其形成由钢管和混凝土组成的拱圈结构。钢管混凝土拱桥优点突出，使用广泛。

钢管混凝土拱桥构造特点

1、截面形式

钢管混凝土结构的主要特点之一是钢管对混凝土的套箍作用，使钢管内的混凝土处于三向受力状态，提高了混凝土的抗压强度和抗变能力。

2、结构形式

随着钢管混凝土拱桥的迅速发展，全国已修建了各种结构形式的钢管混凝土拱桥。中承式钢管混凝土拱桥是目前钢管混凝土拱桥中应用最多的一种，由于桥面位置在拱的中部穿过，可以随引桥两端接线所需的高度上下调整，所以适应性很强。当地质条件较好时，一般采用有推力的中承式钢管混凝土拱桥。当地质条件较差，或受城市道路接线高度的限制时，往往采用下承式系杆拱结构形式，拱桥的推力由系杆承受。本节以中承式钢管混凝土拱桥为例介绍钢管混凝土拱桥施工技术。

中承式钢管混凝土拱桥施工

1、施工程序

第一步：分段制作钢管、腹杆及斜撑，然后在样台上拼接钢管；接着吊装钢管拱肋就位合龙，从拱顶向拱脚对称施焊，封拱脚，使钢管拱肋转为无脚拱。

第二步：从拱顶向拱脚对称安装肋间横梁、“X”形支撑及“K”形支撑等结构。

第三步：按设计程序浇筑钢管内混凝土。

第四步：安装吊杆，拱上立柱，纵、横梁，以及桥面板，浇筑桥面混凝土

2、施工技术要点

（1）钢管拱肋制作。钢管混凝土拱桥所用的钢管直径较大，钢管由钢板卷制成型，管节长度由钢板宽度确定，一般为120~180cm。采用桁式截面时，上下弦之间的腹杆由于直径较小，可以直接采用无缝钢管。拱肋制作的关键在于拱肋在放样平台上的精准放样和严格控制焊接质量，应尽量减少高处焊接，严格控制钢管拱肋的制作质量。

（2）拱肋安装。拱肋安装前，拱桥基础施工已经完成，并通过相应验收。钢管拱肋成拱过程中，应同时安装横向连接系，未安装横向系数的不得多于一个节段，否则应采取横向稳定措施。

（3）拱肋混凝土浇筑。根据钢管拱肋的截面形式及施工设备，钢管混凝土的浇筑可采用人工浇筑法和泵送顶升浇筑法。

（4）浇筑混凝土注意事项。钢管混凝土填充的密实度是保证钢管混凝土拱桥承载能力的关键问题。钢管内混凝土是否灌满，混凝土收缩后与钢管壁形成的空隙往往是问题所在。质量控制以超声波检测为主，人工敲击钢管听声音大方法是十分简单和有效的。通过检测，有空隙的部位必须进行钻孔压浆补强。

（5）桥面系安装

1）主拱圈混凝土达到设计强度后方可进行拱上结构施工。应先卸除拱架、扣索等约束。施工时应严格按照设计加载程序进行，一般应根据施工验算由拱脚至拱顶均衡、对称加载。应加强施工观测，使施工过程中的拱轴线与设计拱轴线尽量吻合。

2）拱上结构的立柱、横墙的基座，在施工前应对其位置和高程复测检查，如超过允许偏差应予以调整。基座与主拱的联结应牢固。

3）拱上腹拱圈施工时，应注意腹拱圈所产生的推力对立柱或横梁的影响，相邻腹板的施工进度应同步。

4）安装桥面时，应按照纵向对称和横向对称原则进行。宜从拱一端到另一端分阶段往复安装，以改善主拱圈受力。
