建筑石材幕墙流程示意

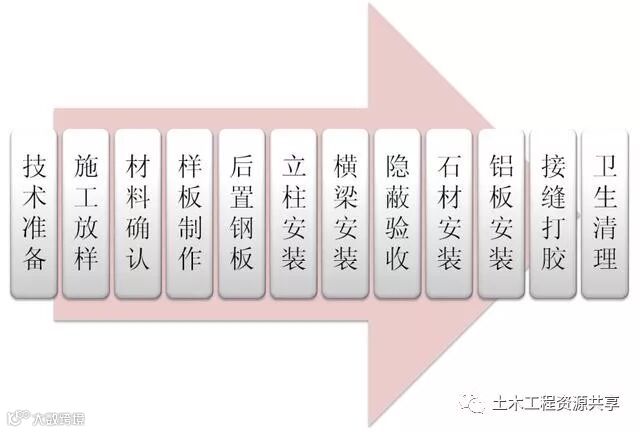

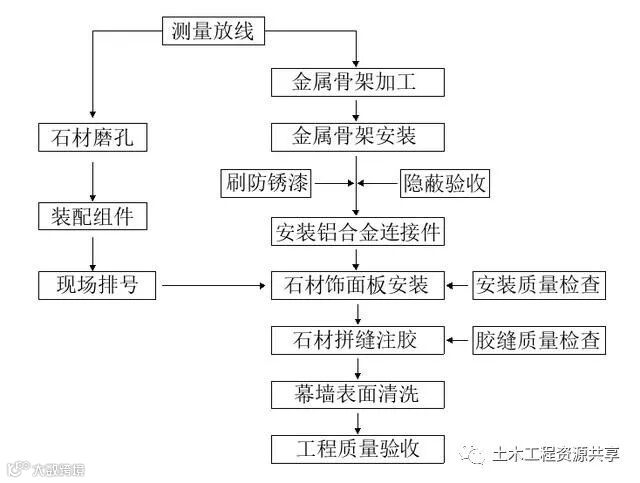

建筑工艺流程

天然石材或人材石材地面，铺贴施工工序

深化图纸：

1、施工前必须对石材图纸进行深化，明确埋件、主龙骨、次龙骨、钢架的规格尺寸及间距，并附计算书。

2、核对土建门窗洞的尺寸和位置并进行调整。

3、协调泛光照明、地面景观等专业，明确石材开孔的尺寸与位置及石座落地标高。

施工放样：

1、根据土建提供测设轴线控制网，对立柱位置，分层位置进行放垂直通线和水平通线，基于该线对后置埋板进行定位。

2、再按幕墙设计中的完成面外皮尺寸要求，根据石材在横梁上的安装距离，以及横梁在立柱上的安装距离，定位立柱离墙距离。

3、根据石材立面分格的尺寸，定位横梁的上下间距，左右跨度。

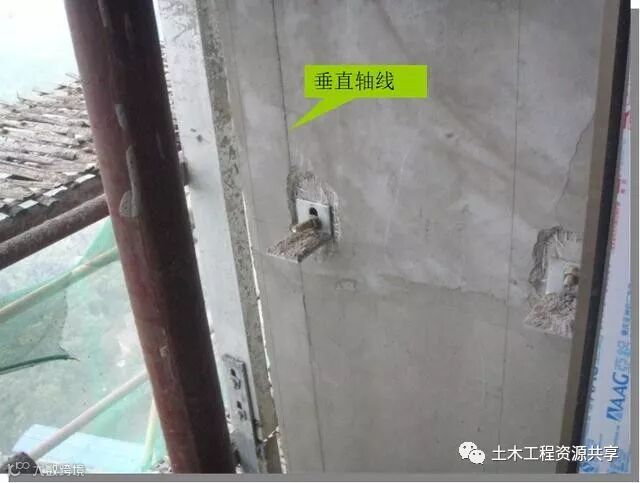

根据建筑土建提供测设轴线控制网弹垂直轴线。

成品样板的制作：

在建筑物选定某一区域，按设计及合同要求的材料和工艺进行施工，完成后经监理、建设方验收确认，方可进行大面积施工。

通过样板的制作，也可发现施工中的问题，可调整工艺，并确定最终外墙效果。

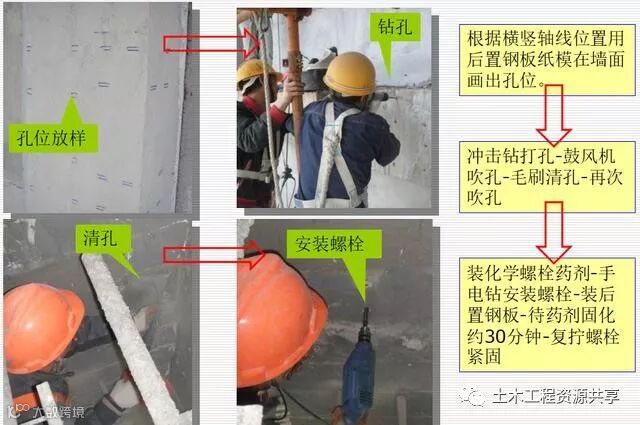

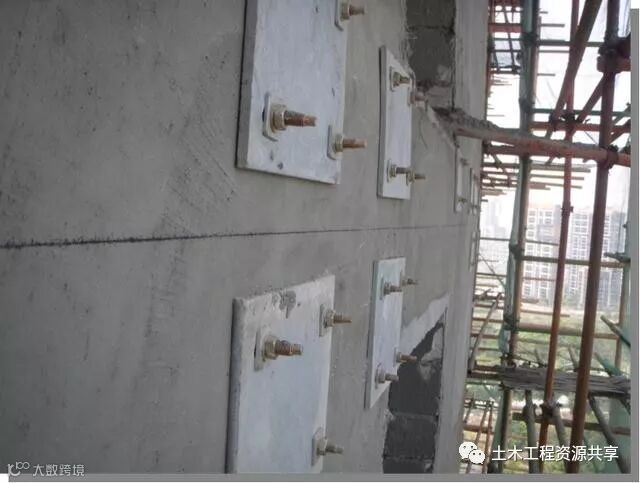

根据横竖轴线位置安装后置钢板。

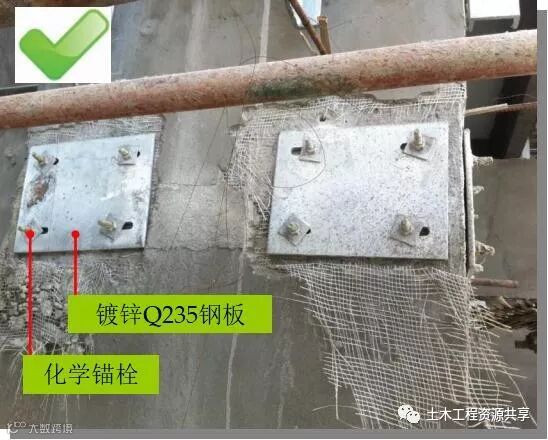

规范做法：

应将粉刷层清除后安装锚板，以保证螺栓植入深度。

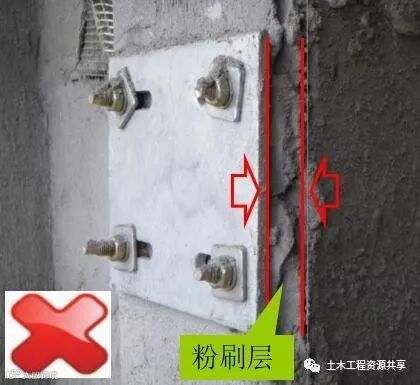

后置锚板直接安装在粉刷层上，不符合 规范要求（粉刷层不得作为锚固基材）

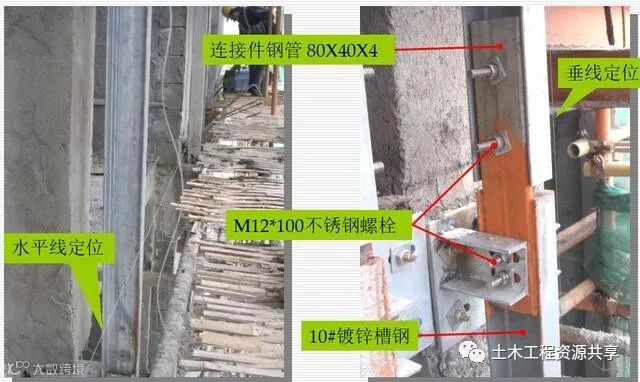

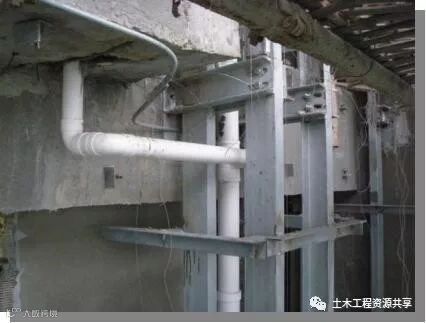

立柱安装由底层安装开始，由下及上安装，第一道安装定位放线尤其重要。通过水平拉线通视及吊垂线通视定位，先点焊，待拉线及吊线校正后，再满焊，紧固螺栓固定。

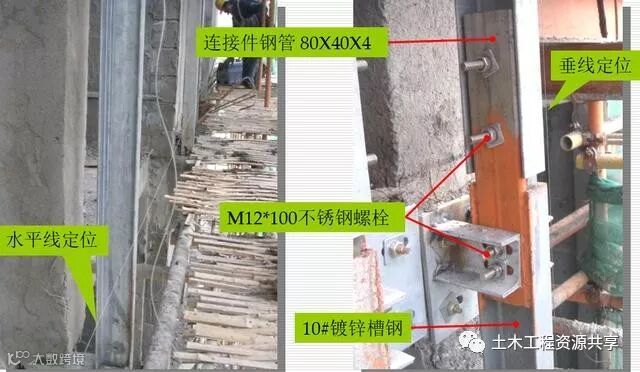

横梁安装由底层安装开始，通过水平拉线通视及吊垂线通视定位，先点焊，待拉线及吊线校正后，统一再满焊固定。横梁为镀锌角钢预制，上方须预钻孔位用于安装T形连接码件。

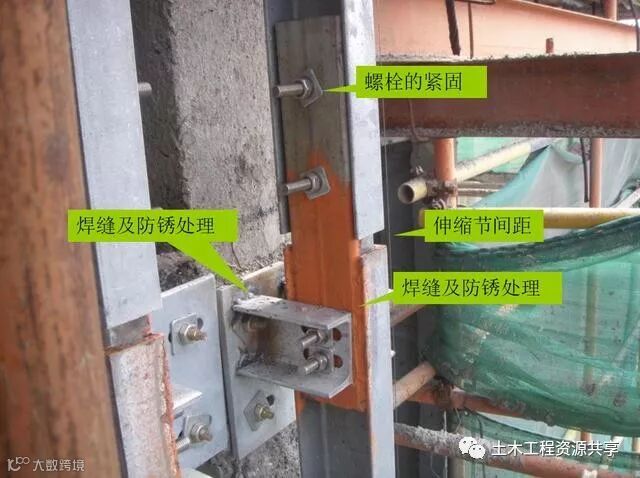

1、防锈处理前：检查焊缝长度，以及是否存在焊缝缺陷：裂纹、孔空、固体夹杂、未熔合、未焊透、形状缺陷等。

2、板材安装前：检查焊缝的防锈处理、螺栓的紧固、伸缩节间距等。

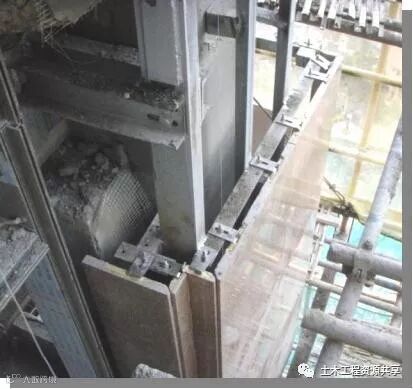

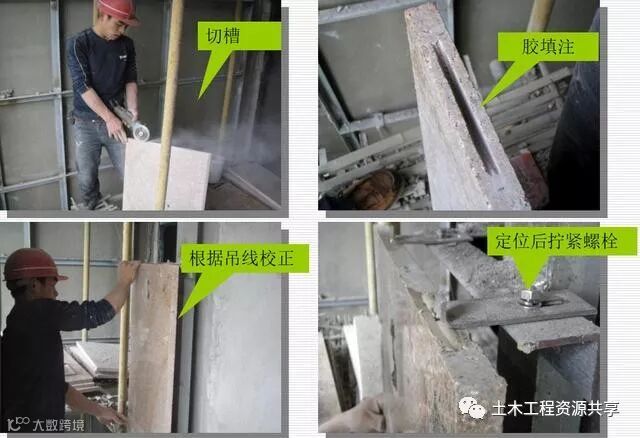

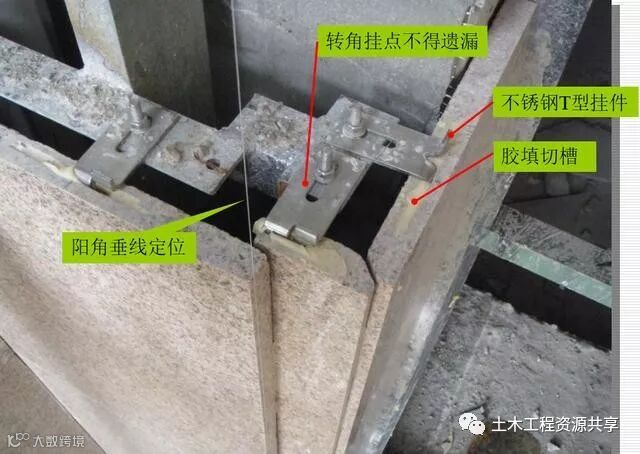

石材安装前做好准备工作，阳角吊线控制石材定位，预装T型不锈钢连接码件。

短平槽的长度≥100mm，有效槽深度≥15mm，开槽宽度为6mm~7mm；两短槽边距离石板两端部的距离≤石板厚度的3倍且≥85mm且≤180mm。

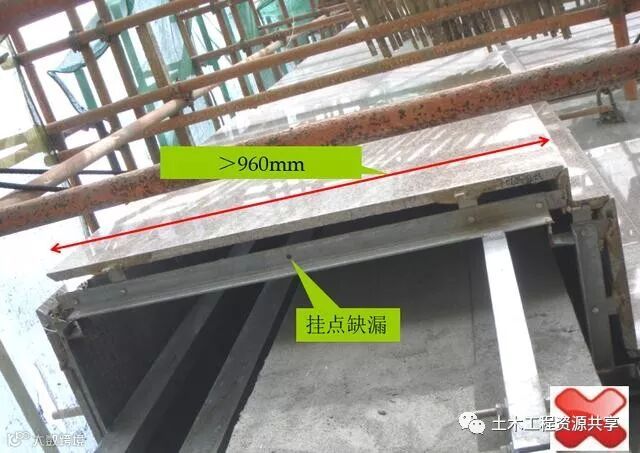

两短槽边间相距≤600mm，故当板材整长＞960mm时，需在石材中间增加挂点。

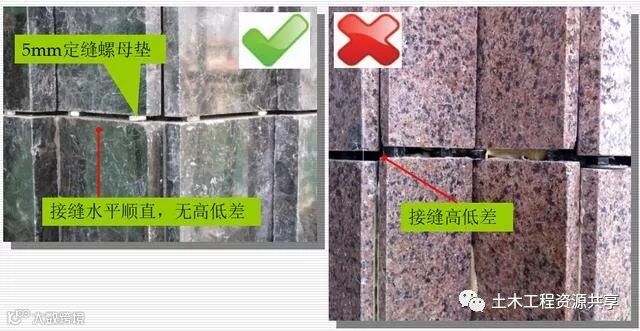

建筑石材安装应保证接缝6mm，并保持顺直，特别是相邻阴阳角的两边接缝不能有高低差，否则直接影响打胶收口的观感质量。定缝垫块应离开石材表面，往缝内放，保证为接缝施胶作业留足空间。

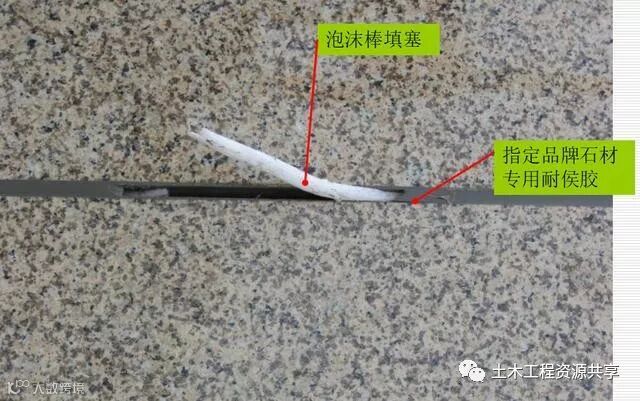

石材接缝应在表面卫生清理后，两边贴美纹纸控制缝宽，保证打胶顺直，石材拼缝内填塞泡沫棒，胶厚度控制在3mm以上。
