【施工技术】混凝土结构加固常用施工技术措施

1、增大截面法

又称外包混凝土法。就是在原构件外面种植钢筋后再浇筑混凝土，以增大构件截面积、提高构件的刚度和承载力的方法。

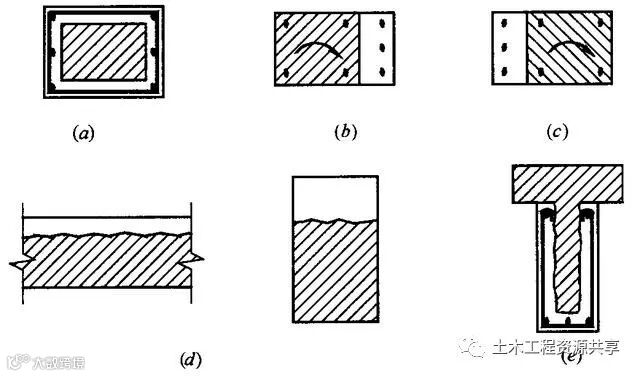

图1-1 外包混凝土加固构件截面

（a）四面全加固；（b）受压面加固；（c）受拉侧加固；（d）受压区加固

2、置换混凝土法

由于结构破损或者混凝土存在蜂窝、孔洞、夹渣、疏松等缺陷，而采用新的混凝土将旧有劣质部分替换掉，以达到满足结构基本使用功能的目的要求。

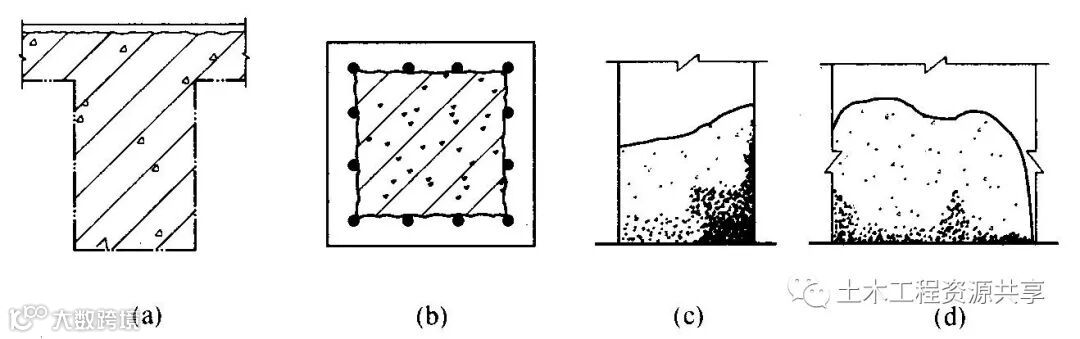

图1-2 置换混凝土加固

（a）梁（受压区强度偏低）；（b）柱混凝土强度偏低；（c）柱（烂根）；（d）墙（烂根）

3、外粘型钢法

在混凝土梁、柱四周外角包型钢的一种加固方法。在构件截面的四角沿构件通长设置角钢，横向用箍板或螺栓套箍将角钢连接成整体，成为外包于构件的刚构架，以达到加固的目的。当采用外粘型钢加固混凝土构件时，应使用改性环氧树脂胶粘剂进行填充灌注。

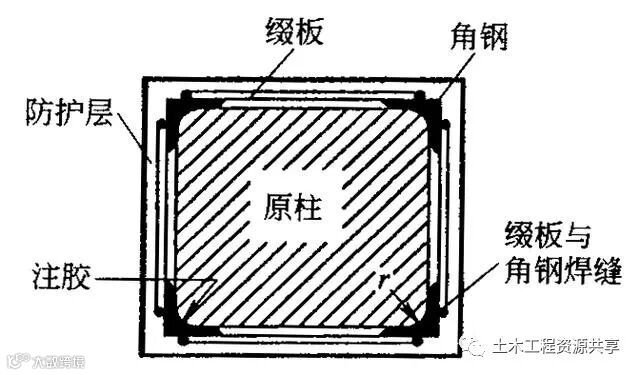

图1-3 外粘型钢法加固

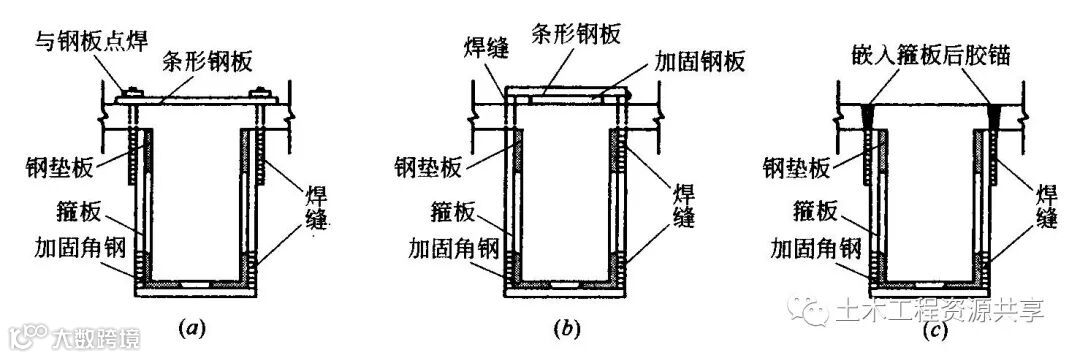

图1-4 加锚式箍钢板

（a）、（b）U形箍板与型钢焊接；（c）嵌入箍板后填充锚固胶

4、外加预应力法

指采用预应力筋对建筑物的梁、板、柱进行加固的一种方法。它在基本不增加梁、板截面高度和不影响结构使用空间的情况下，有效提高梁、板的抗弯、抗剪承载力，改善其在使用阶段的性能。

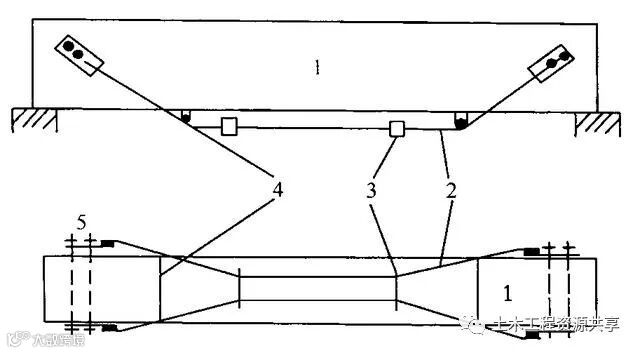

图1-5 横向紧缩张拉预应力加固法 1原有梁；2加固筋；3U形螺栓；4撑杆；5高强螺栓

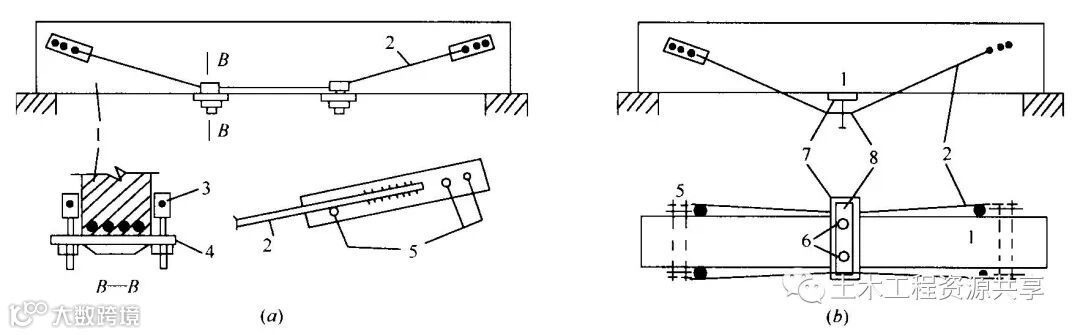

图1-6 竖向张拉预应力筋示意 （ a）竖向收紧张拉；（b）竖向顶撑张拉

1原梁；2加固梁；3紧螺栓；4钢板；5高强螺栓；6顶撑螺栓；7上钢板；8下钢板

5、粘贴钢板法

指用胶粘剂把薄钢板粘贴在需要加固的混凝土构件表面，使二者共同受力的一种加固方法。它主要应用于承受静载的受弯构件、受拉构件。

图1-7 粘钢法加固构造简图 （a）正截面粘钢加固；（b）斜截面粘钢加固

6、粘贴纤维增强复合材料法

碳纤维增强聚合物（CFRP，也称为碳纤维增强组塑料）是由环氧树脂粘高抗拉强度的碳纤维束而成。将纤维布粘贴在需补强的构件表面，使两者共同工作，提高构件的承载能力，以达到对构件进行加固、补强的目的。

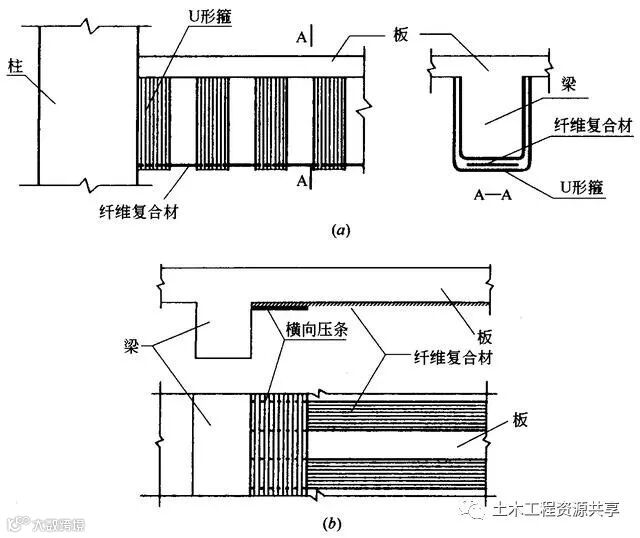

图1-8 梁、板粘贴纤维复合材端部锚固 （a）U形箍； （b）横向压条

7、增设支点法

该方法适用于梁、板、桁架等结构的加固，按支承结构受力性能的不同可分为刚性支点加固法和弹性支点加固法两种

（b）型钢套箍连接

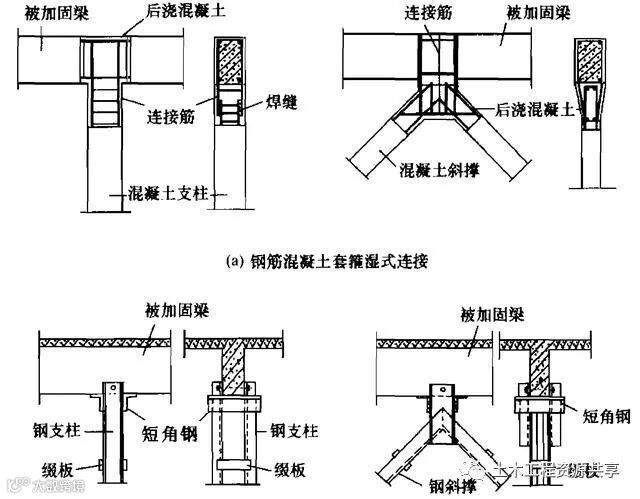

图1-9 支柱、支撑上端与原结构的连接构造

8、高性能复合砂浆钢筋网加固法

是在混凝土构件表面绑扎钢筋网，用复合砂浆作为保护和锚固作用，使其共同工作整体受力，以提高结构承载力的一种加固方法。

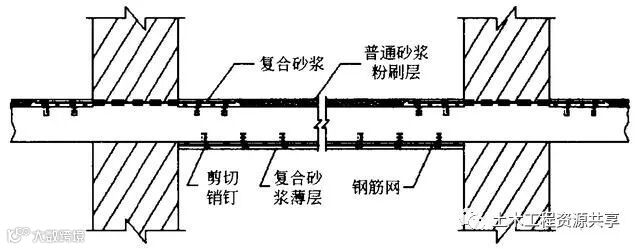

图1-10 加固钢筋混凝土板构造图

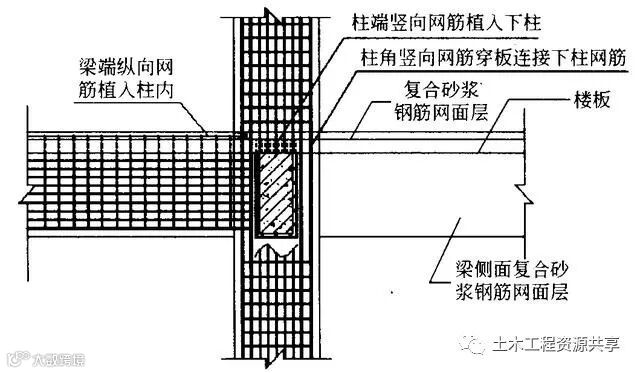

图1-11 节点处的梁、柱复合砂浆钢筋网构造示意

9、钢丝绳网片外聚合物砂浆面层加固法

该方法仅适用于钢筋混凝土受弯、受拉和大偏心受压构件的加固。不适用于素混凝土构件

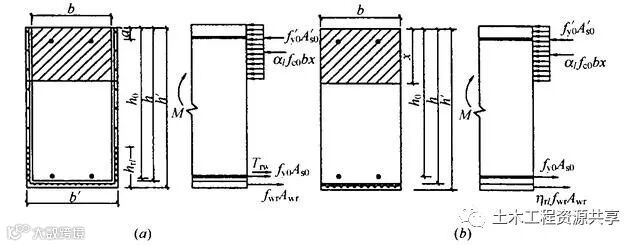

图1-12 受弯构件正截面
