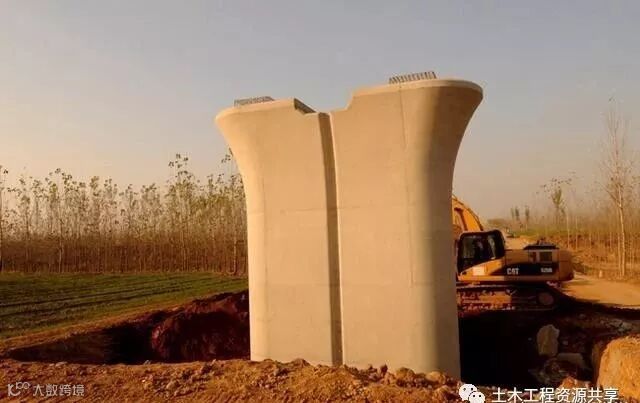

1、立柱主要工序施工技术要点

（1）测量放样。根据图纸对立柱中心进行放样。

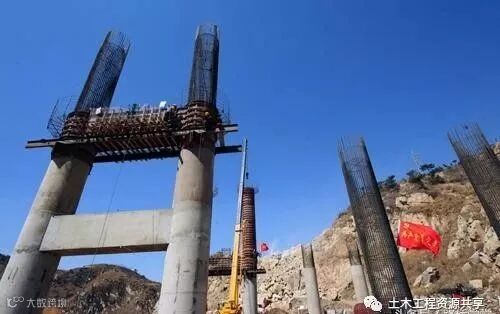

（2）制作及安装钢筋。

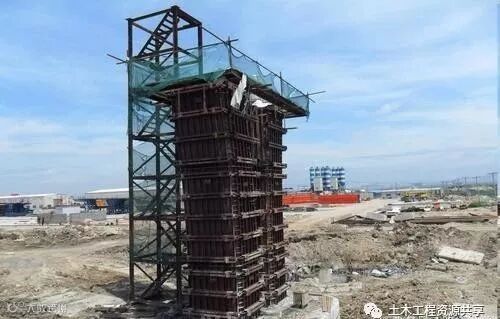

（3）安装立柱模板

配图

1）钢模板的制作。钢模板宜采用标准化的组合钢模板。组合钢模板的拼装应符合《组合钢模板技术规范》（GB/T50214-2013）的规定，各种螺栓连接件应符合相关规范规定。钢模板及其配件应按批准的加工图加工，成品经检验合格后方可使用。

2）模板基本要求。模板板面之间应该平整、接缝严密、不漏浆，尺寸偏差符合要求并保证结构物外露面美观、线条流畅。模板必须有足够的强度、刚度、稳定性，能够承受混凝土施工时的测压力及附加荷载。

3）模板安装。模板在安装之前应涂刷脱模剂。安装模板时，为防止模板移位，可在模板外设支撑固定，也可设拉杆固定。模板下缘应用与桩头混凝土同强度的砂浆填塞，以保证不漏浆。相邻模板拼装后的高度不超过2mm。模板安装时，要考虑方便拆卸。模板安装时要用线坠定位。模板安装完毕，应对其平面位置、顶部高程、节点联系及横向稳定性进行检查，合格后方可浇筑混凝土。浇筑混凝土时，发现模板有超过允许偏差变形值的可能，应及时纠正。

配图

（4）浇筑立柱混凝土

1）关于混凝土原料的要求请查看前几期发布的内容，有详细介绍。

2）混凝土配合比。必须根据所进材料按施工要求确定配合比，其强度及各项指标应符合要求。

3）混凝土的运输。混凝土集中拌和，用混凝土输送车运输，混凝土的垂直运输采用起重机吊升，用串筒运送入模。

4）混凝土的浇筑。浇筑前，模板内的杂物、积水，以及钢筋上的锈迹应清理干净；检查混凝土的均匀性和塌落度。混凝土应按一定厚度、顺序和方向分层浇筑。应在下层混凝土初凝前完成上层混凝土的浇筑。混凝土分层浇筑的厚度不宜超过30cm。混凝土振捣使用插入式振捣棒，其移动间距不应超过振捣棒作用半径的1.5倍，与侧模保持5~10cm的距离，且插入下层混凝土5~10cm。

5）混凝土养护。采用保湿法进行养护，养护时间不少于7d。
