钢筋绑错了不想拆怎么办？
对付这种错误的第1招:返工
第999招还是返工
所以说
就算和心爱的人关系差找个临时的
也要把钢筋位置关系搞个门清

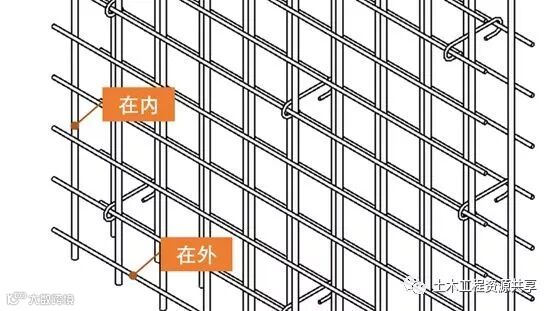

先看看剪力墙钢筋
剪力墙主要是抗震

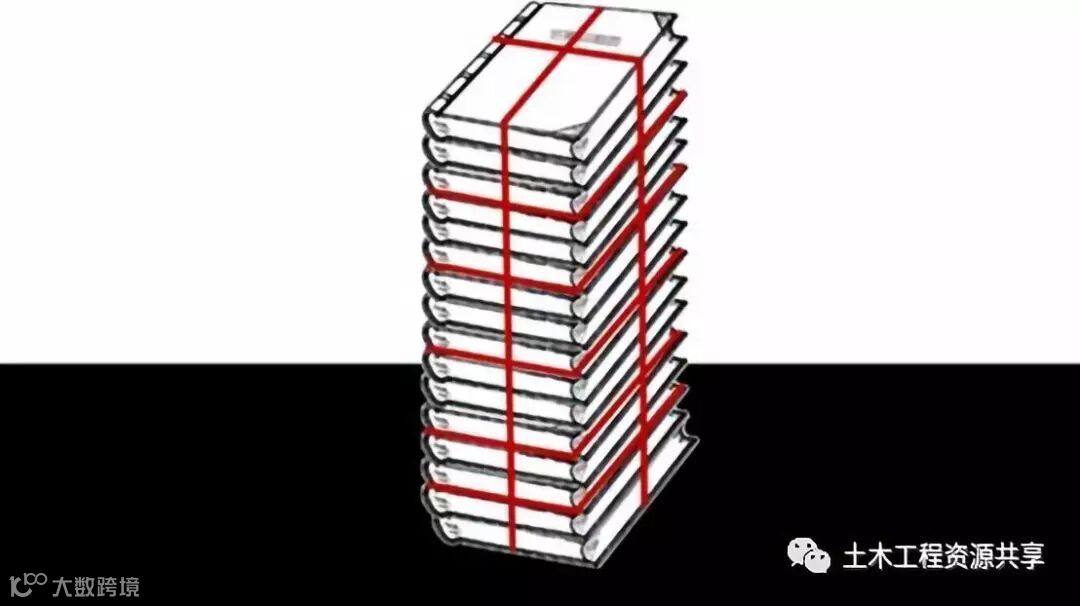

就像捆书本
▼
只能先竖着捆，不可能先横着捆
谁要是先横着捆能捆住我送他666斤天津大闸蟹，让他从此横行天下无敌手
这就是剪力墙钢筋的位置关系
▼
这叫捆书本原则
再看看现浇板的底部钢筋

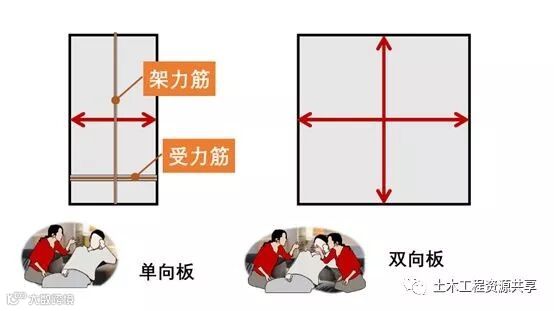

现浇板分为单向板和双向板
▼
单向板的钢筋分为架力筋和受力筋
受力筋平行于短方向
所以短在下长在上
双向板呢？
蚊子生的小蚊子无论公母还不是一样
▼
what？

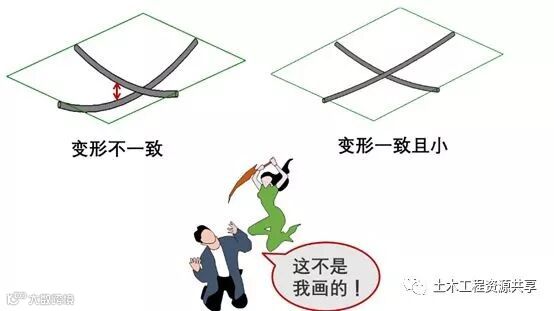

因为受力以后变形不一样
短钢筋变形小、长钢筋变形大
两种情况比较一下就知道
▼
这叫短方向受力优先原则

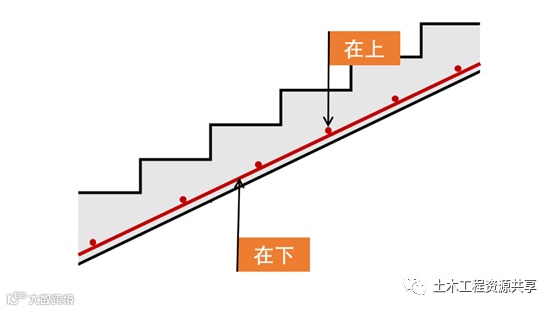

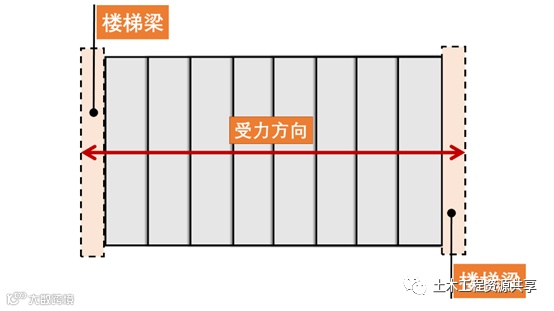

不过，楼梯除外
因为楼梯的上下端有梁左右没有梁
▼
其他钢筋的上下位置关系怎么定？
这个世界上没有戒结不了的婚烟
会化妆就行
▼

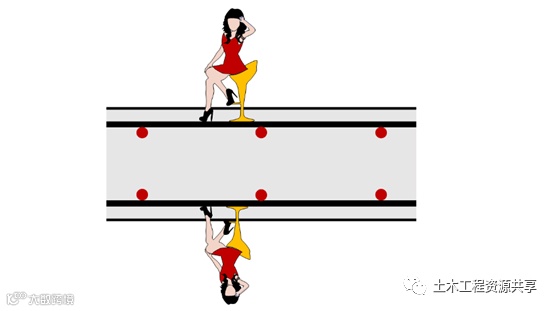

化妆的时候都有照镜子
镜子里的你和镜子外面的你是对称关系
钢筋也一样
这叫镜像原则

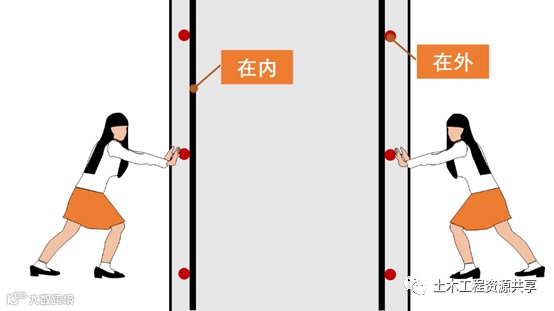

举个例子，剪力墙钢筋
▼
地下室外墙钢筋和剪力墙钢筋位置关系是相反的
这个讲过不止一次了
▼
有两个照镜子的套路
套路一、照自己
刚刚讲的墙板钢筋就是照自己
还有楼板钢筋
▼
筏板基础钢筋、楼梯钢筋……
道理都一样
不过这个照镜子
只是指上下位置关系
并不是说上部钢筋和下部钢筋直径根数全都一个样

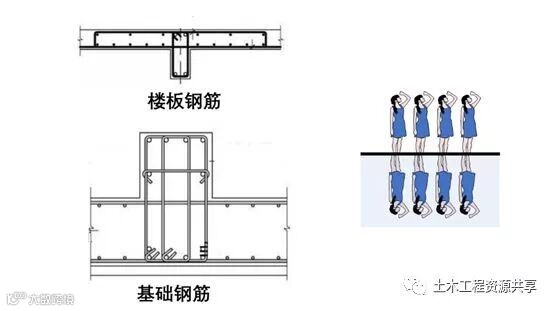

套路二、集体照
楼板钢筋和基础钢筋位置是相反的
这就是集体照
▼
刚刚讲的是单构件钢筋上下位置关系
还有梁柱相交、主次梁相交、最难的是筏板和基础梁相交……
把传力关系搞清楚
为了搞清楚传力关系
我电脑上的阿杜搜索都累的出了点问题

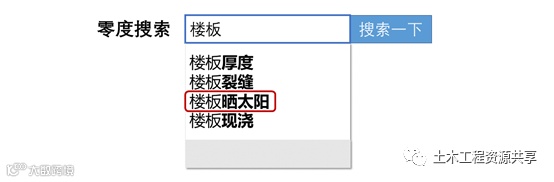

我搜楼板
▼

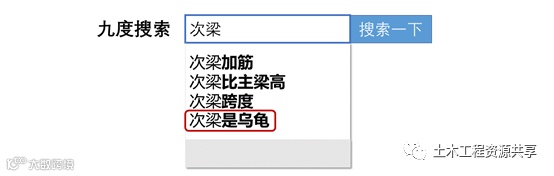

我搜次梁
▼

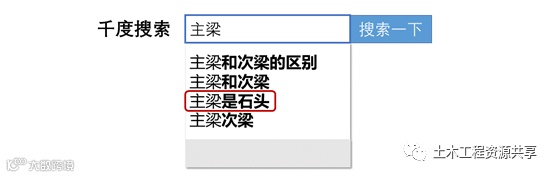

我搜主梁
▼
我搜柱子
▼
太阳、乌龟、石头、流水
激发了我的创作欲
▼
这幅画只是帮助你理解传力关系
下面书归正传

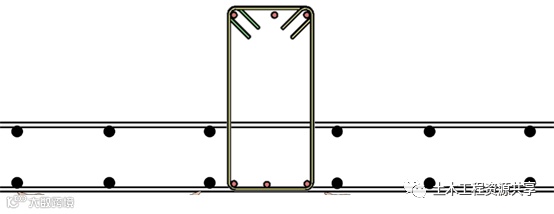

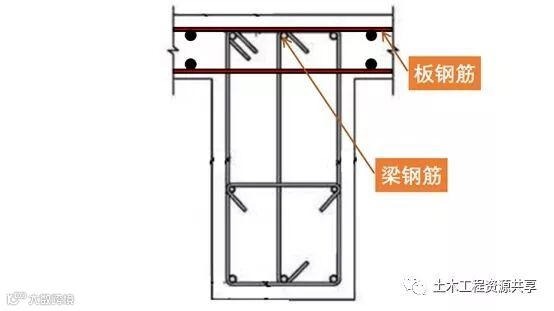

板传给梁
所以板钢筋放在梁钢筋上面
▼

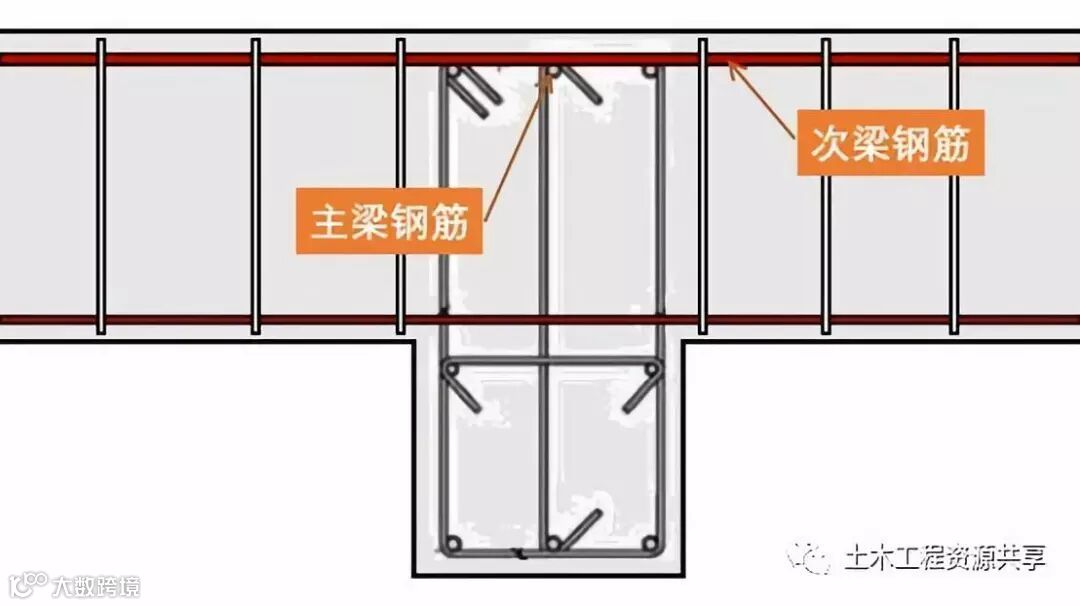

次梁传给主梁
所以次梁钢筋在框架梁上
▼
主梁传给柱子
所以……就没有所以了
因为它们的钢筋是垂直关系
对于基础也是一样
土把力传给筏板
筏板传给基础梁
所以筏板钢筋在最下面
▼
如果你还是不明白
还有个终极大招

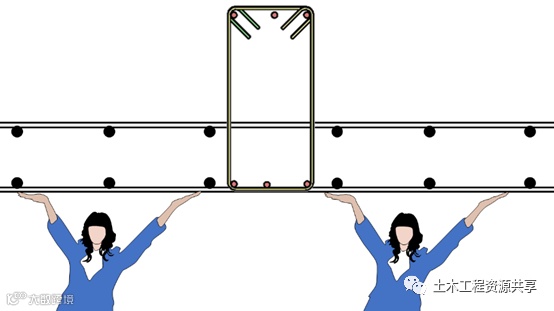

把钢筋里面的混凝土全拆掉

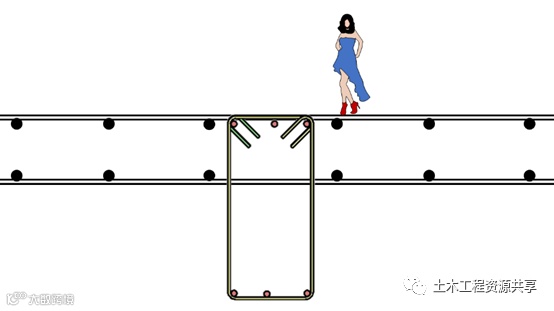

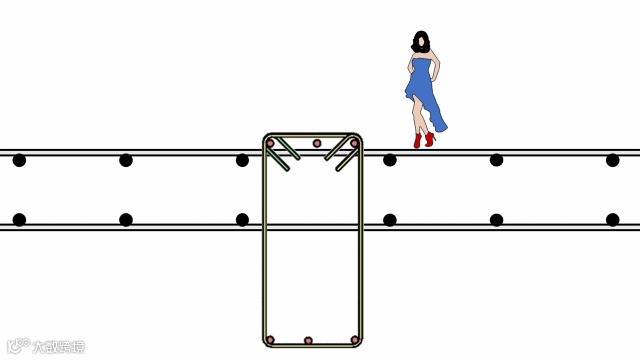

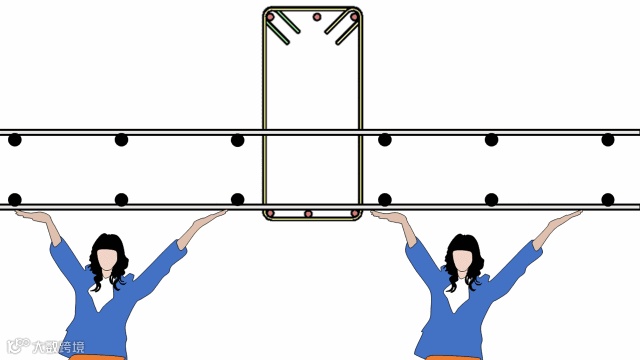

人站在楼板上
重力是向下的
▼

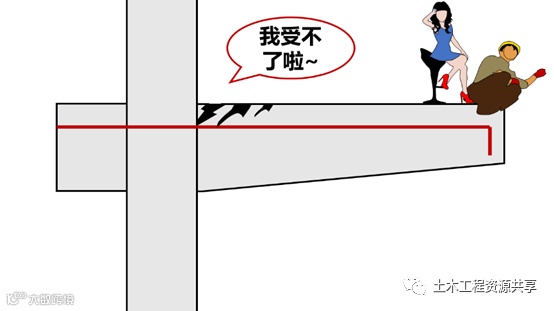

我们把钢筋反过来绑
▼
基础筏板受到土的反力
力是向上的
▼
把钢筋上下次序颠倒一下呢？
▼
这叫传力原则

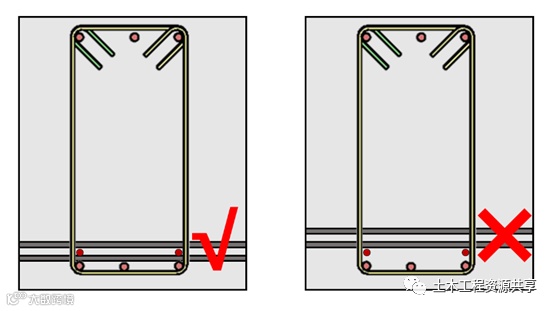

还有一个问题:当梁有双层钢筋交叉的时候
下面这两种做法哪个是对的？
左边对、右边错，为什么？
前面我们讲过，钢筋保护层过小影响房屋寿命，过大影响受力
这叫保护层最小原则
再讲一讲

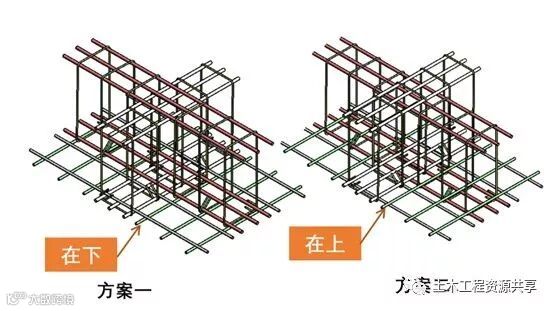

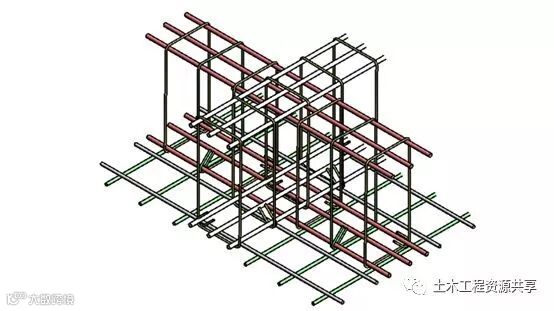

筏板基础钢筋的三种布置方案

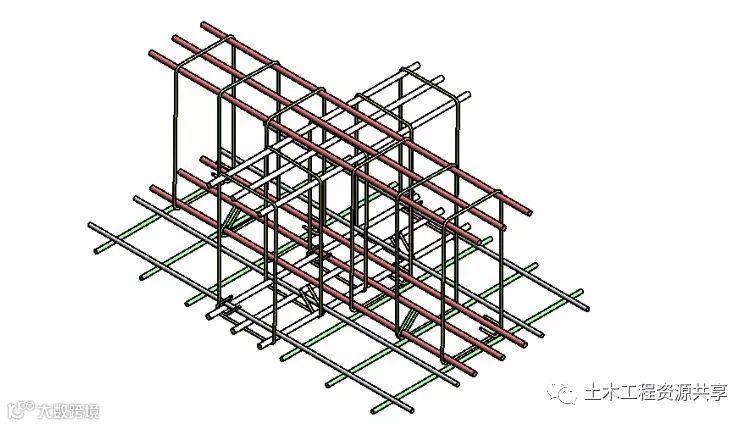

方案一
▼
钢筋太多了看不清楚
等我把上层钢筋隐藏起来
只要你会照镜子就行
▼

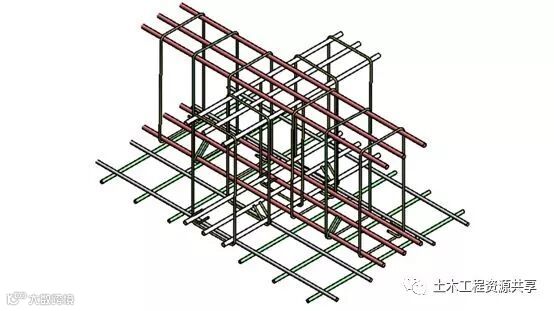

方案二
▼
方案三
▼
哪个方案更好呢？
这是一道小学数学题
先数钢筋排数
▼
只有两排钢筋的那个布置方案是最好的
有两排钢筋的方案还有两种
看受力
短跨钢筋在下的方案是最好的
其余方案都需要设计院的大表姐来定
当钢筋交叉重叠较多的时候
都需要在图纸上注明

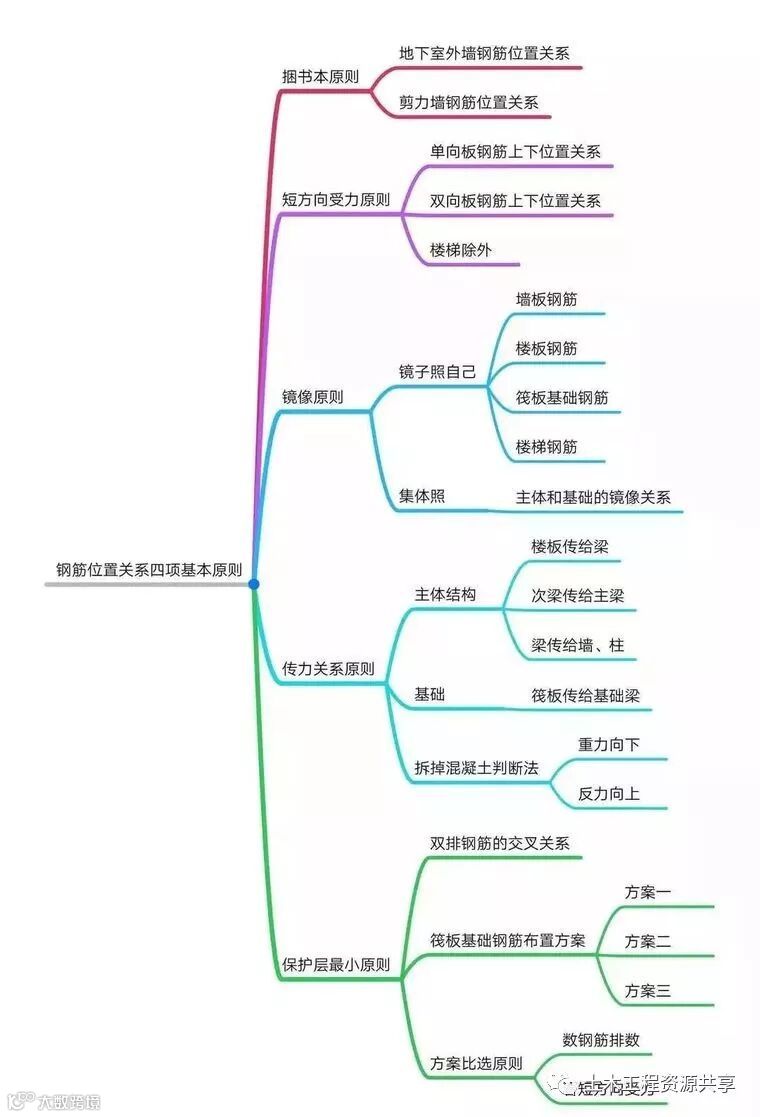

总结一下
今天我们讲了钢筋上下位置关系的四项基本原则
