基 础
● 基础必有插筋：指竖向构件墙和柱，预防遗漏。
● 桩基必有接桩：接桩，有时图纸有大样图，有时引到图集中。

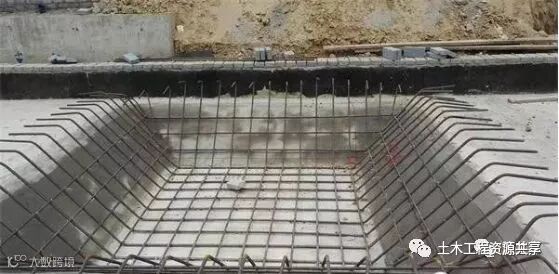

● 集坑必有角度：凡是集水坑保证会有角度要求， 45°，60°或90°，角度必定会影响钢筋量。
主体构造
▉ 梁
● 连梁必补腰筋：腰筋按照相邻剪力墙水平筋设置。
● 圈梁埋筋搭接：圈梁、窗台板带、腰梁、水平系梁均为二次构件，在框架柱和暗柱处一定要有预埋筋与之搭接。
● 挑梁全长加密：一般间距为10cm，图集没有文字说明但是画的明白不可忽略。
● 普梁必设腰筋：通常的腰筋是在结构说明中标注的或者在文字说明中，很容易被忽视。

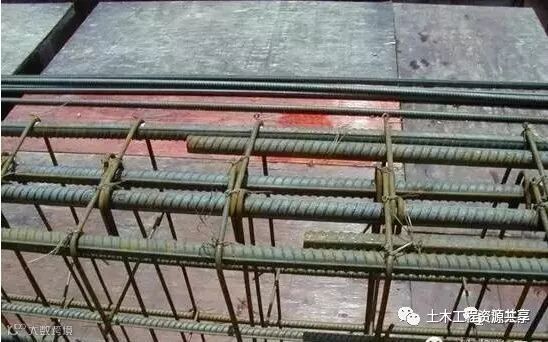

● 梁交箍必加强：凡是梁的交点处，即使没有吊筋，也要有加强箍至少每边3个。
● 顶层必有屋梁：框架梁到了顶层，就变成了屋面框架梁了，梁端的构造要强化了（梁锚柱）。
▉ 板
● 墙板必须加筋：隔墙下面的楼板处，一定要有板的加强筋。

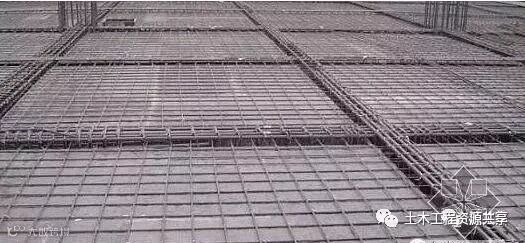

● 板角必有斜筋：板角附加筋包括阳角和阴角，还有位于外围的无双层双向的板角处都要有斜向加强筋。
● 跨大必有温筋：房屋开间过大时，楼板就要有温度配筋。
● 凡板必有马凳：不用钢筋马凳也得用塑料马凳。
▉ 柱
●构柱箍必加密：凡属构造柱的箍筋都要有加密。
●墙梁交点加柱：梁端在剪力墙处设置暗柱，不一定图纸设计都有这个要求，但要注意容易遗漏。
●框柱必有加密：假使结构设计图的框架柱没有加密，那是设计师的疏忽一定要补上。
●柱顶必有构造：框架柱封顶时，会有特殊要求（柱锚梁）。
▉ 细部
● 超长会有后浇：建筑物太长了，就要设置后浇带或者沉降缝。
● 砖墙必有拉结：砖墙上的拉结筋谁都知道，所以要注意一点，是否植筋。
● 管线必有筋带：管线筋450~500mm宽范围内布置，一般图纸都有专门强调。
● 洞口必须加强：凡是剪力墙的洞口，一定会有加强筋。
● 窗台必有梁带：窗台圈梁和窗台板带一定要有（填充墙）。
● 女墙必有钢筋：剪力墙要有构造柱，女儿墙要有压顶。
● 电梯必有情况：电梯间常有在半层处设圈梁，在设备层设置吊钩，在基层还有基坑。
● 人防必有梅花：人防结构，剪力墙人防墙的拉筋设置为梅花，顶板底板还要设置梅花拉勾筋。
● 大跨必有钢骨：大跨度建筑，往往采用型钢混凝土，其建模绝非常规软件可以玩好的。
● 墙洞顶设边框：连梁位于顶部上面再无构件，就叫作边框梁，构造要求又与连梁不同。
● 保层大有加网：主要是指地下部分的外墙，保护层超过4cm要加设抗裂网。
● 门大必有抱框：楼层较高门洞较大时，如是填充墙，就要设置门窗加强框（抱框）。
● 门上必有过梁：填充墙的门洞上面当然要设置过梁了，过梁有时也会遗忘。
