万科 “5+1” 建造技术体系2.0的首批落地项目，城市花园及金域学府项目除全面应用装配式施工体系、干法施工体系、高精度工艺体系、长效防渗体系、木塑体系所包含成熟技术外，还增加了集成厨房、公区挂墙板、钢筋部品化、立模PC等新技术。

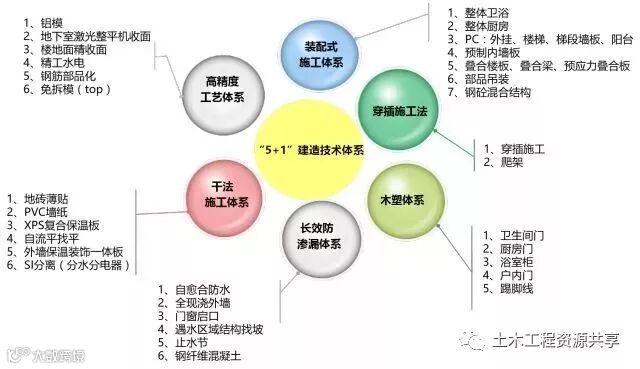

▲ 佛山万科5+1建造技术体系
标准化设计
本项目采用佛山万科的新升级定型产品，以标准化设计图纸为纲，多栋住宅塔楼使用1种标准楼型，1种核心筒，3个标准户型，且各标准户型的客厅、卧室、卫生间、厨房均采用统一的建造模块。

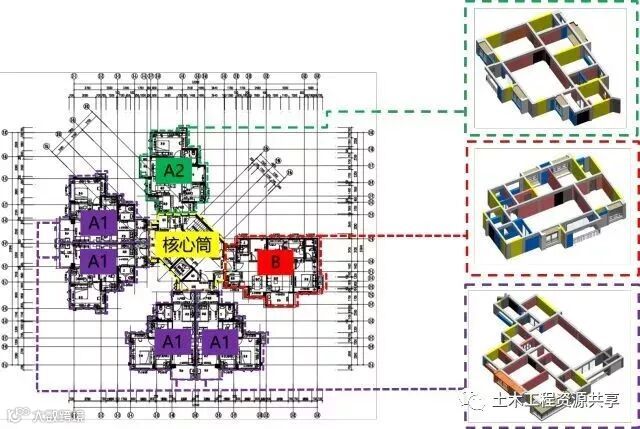

▲ 标准化户型设计
科技赋能
项目从前期技术策划起就利用BIM技术进行标准化设计，并全流程应用万科匠心工程管理平台对施工现场进行精细化管理。

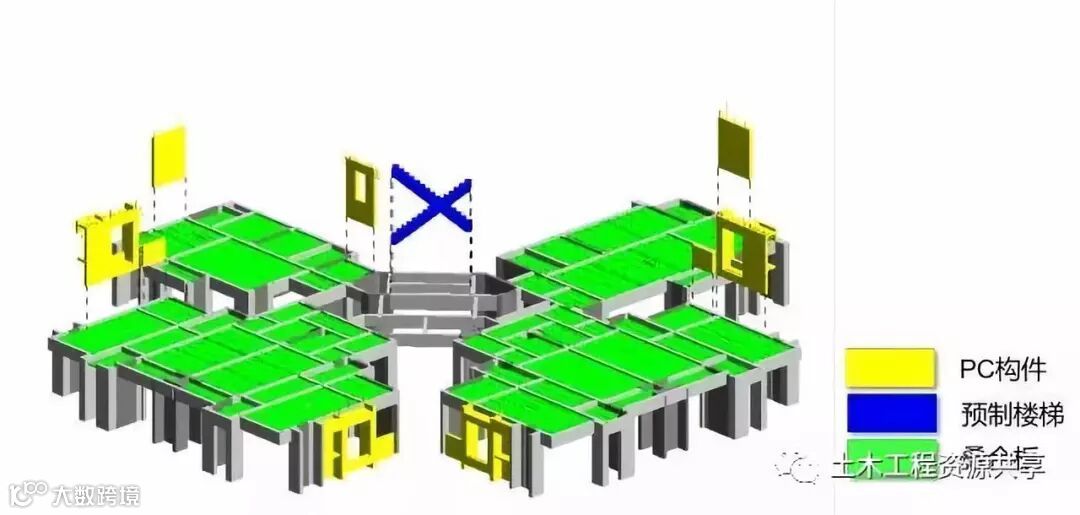

▲ 预制构件分布图

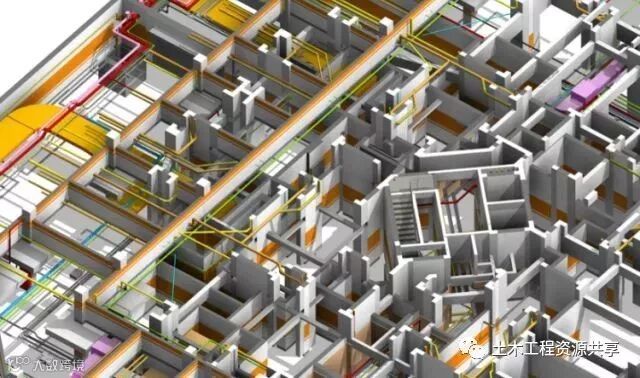

▲ 标准层机电模型
工厂化生产
通过标准化设计，工厂化生产，本项目应用的预制构件及部品种类有：预制叠合楼板、LCC及ALC内墙板、预制楼梯、预制梯段墙板、外墙PC、预制屋面保温板、装配式铝合金系统模板、整体卫浴、集成厨房、挂墙板，共10种。

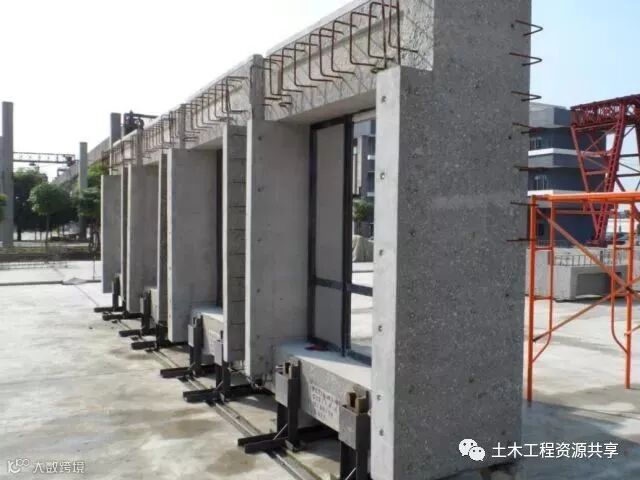

▲ 外墙PC

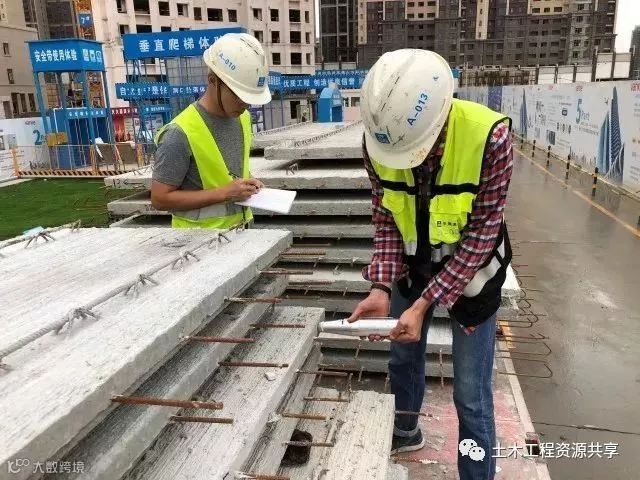

▲ 预制叠合楼板

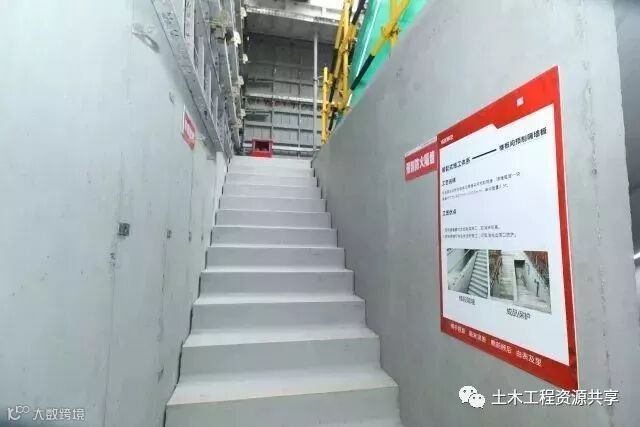

▲ 预制楼梯

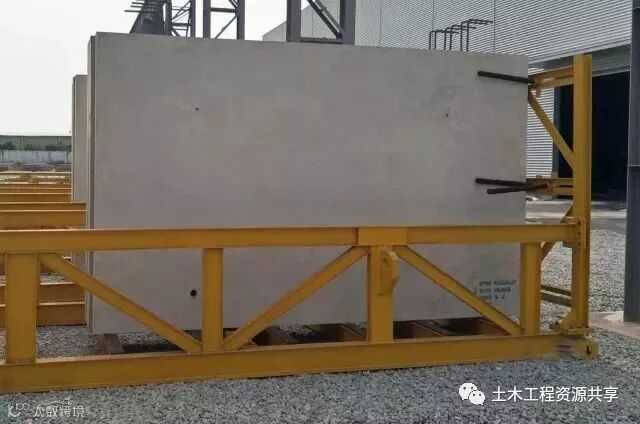

▲ 预制梯段墙板
▲ 陶粒混凝土墙板

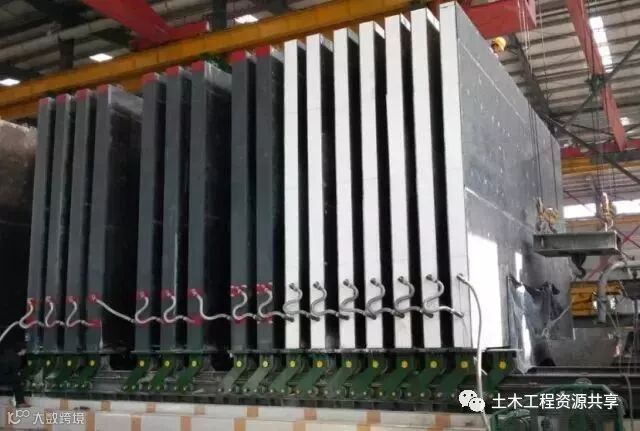

▲ 立模板PC生产线

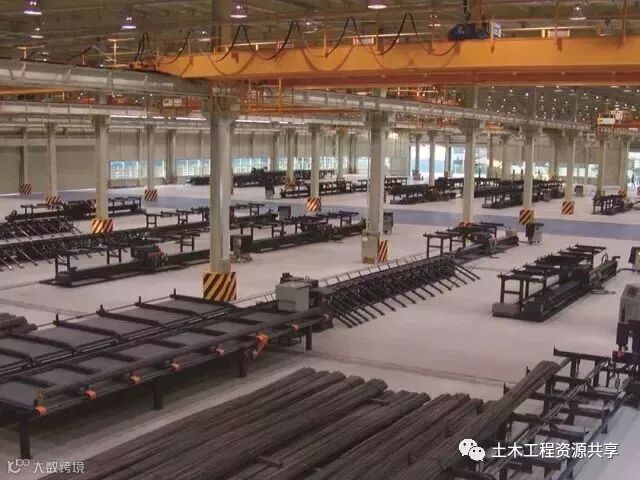

▲ 部品化钢筋加工厂

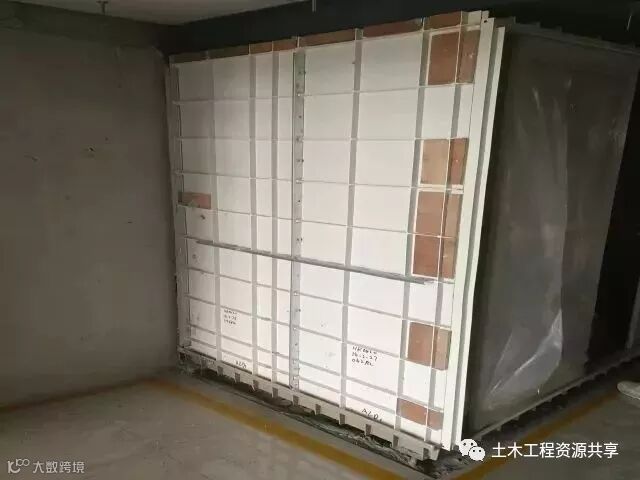

▲ 公区挂墙板

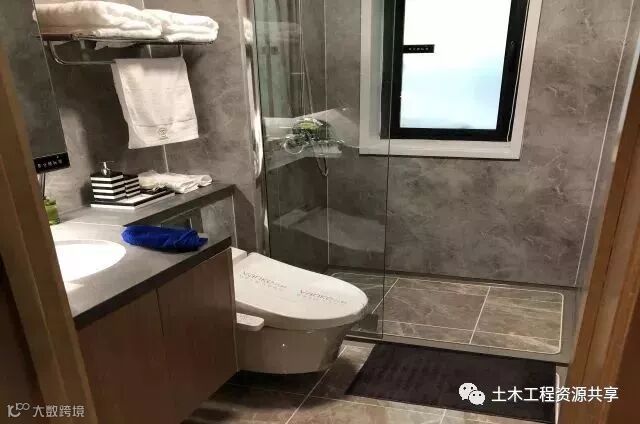

▲ 整体卫浴

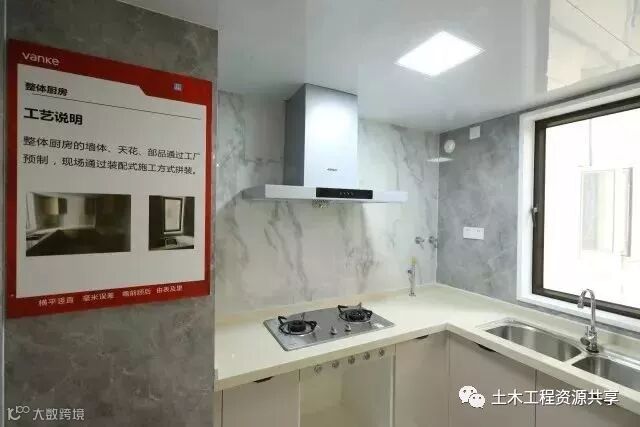

▲ 整体厨房
装配式施工
工厂化预制，现场装配式施工，提质提效，土建及装修实现全干法施工，彻底告别拖泥带水，废弃材料大幅减少。

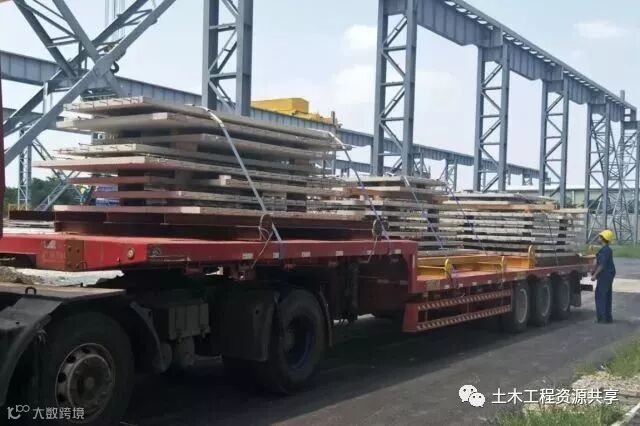

▲ 预制构件运输
▲ 预制构件装车及成品保护

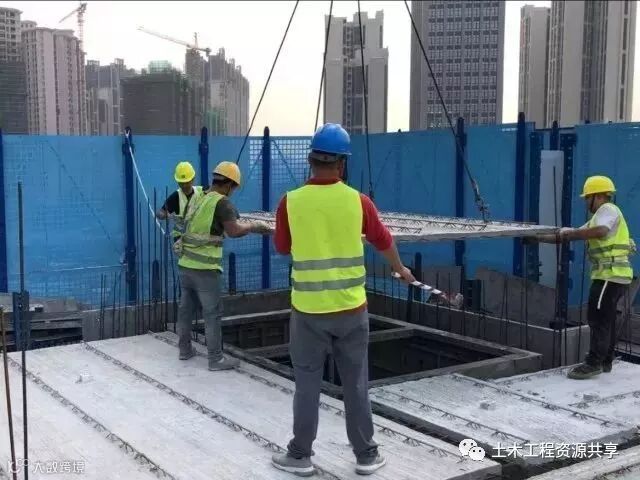

▲ 叠合板吊装
▲ 铝模拼装
▲ 整体卫浴安装
全穿插施工
上部主体结构施工，下部内外即进行装修穿插，实现主体结构封顶后6个月达到交付状态。

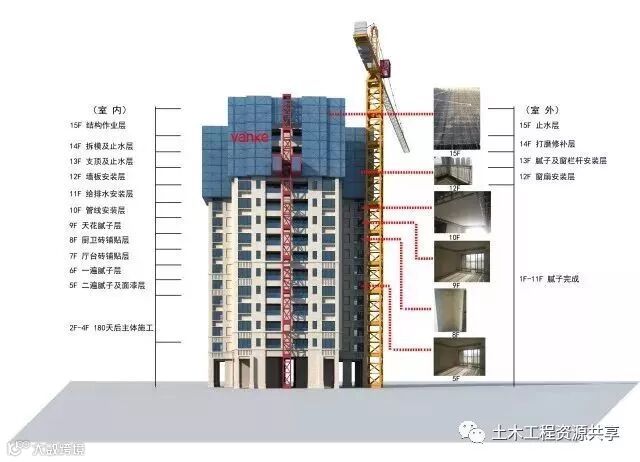

▲ 穿插施工组织

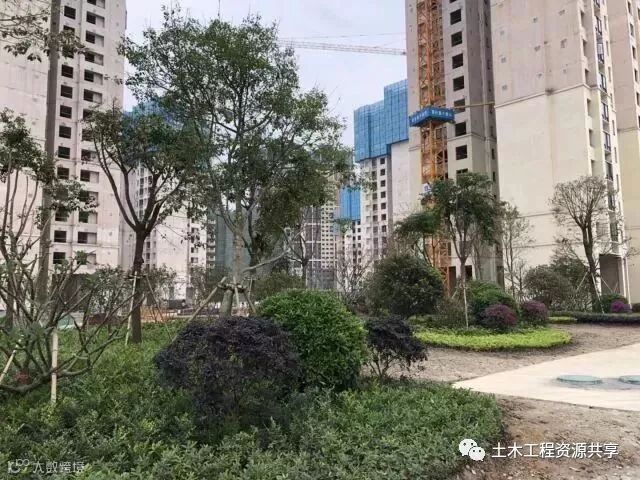

▲ 市政先行落地
