【精品工程】亮点做法图片集之管道穿楼板部位细部处理

一、 做法与特点

按照规范要求选用直径合适的套管，控制套管的外露长度，利 用阻火圈、防火胶泥、装饰圈，使套管根部处理美观，达到优良的观感 效果。

二、 施工工艺流程

材料：钢套管、阻火圈、塑料装饰圈、油麻、防火胶泥、木楔、密封 胶、油漆。

工艺流程：套管制作与安装—防火泥封堵—吊洞—安装装饰 圈—刷漆。

施工工艺：先按管道规格及所穿楼板的厚度切割套管 （套管比立 管大1 ～ 2 个管号， 套管间隙10 ～ 20 mm 为宜，套管高出装饰面层 20 mm，多水房间应为50 mm），套管规格应考虑管道保温或保冷层 厚度，使保温或保冷层在套管内不间断，套管安装前内外刷防锈漆， 按所需数量套入管道，调直固定好立管，用木楔把套管临时固定于洞 口，用捻凿把油麻填塞于套管间隙的2/3 处（多水房间时，钢套管应焊防水翼板。）调整套管与管道的同心度，套管与管道间隙要均匀， 套管与板底平齐，套管与管道之间的缝隙用石棉绳封堵严密，套管外 用混凝土分二次浇捣密实，补洞砼浇筑完成后其余间隙填塞石棉绳， 套管顶部打密封胶密封，密封胶要求与套管上部平齐，胶缝要求均 匀，套管底部安装饰圈，板面上外露套管刷黑色或灰色油漆， 管道为 PVC 管，设计有阻火圈时，底部应加阻火圈。

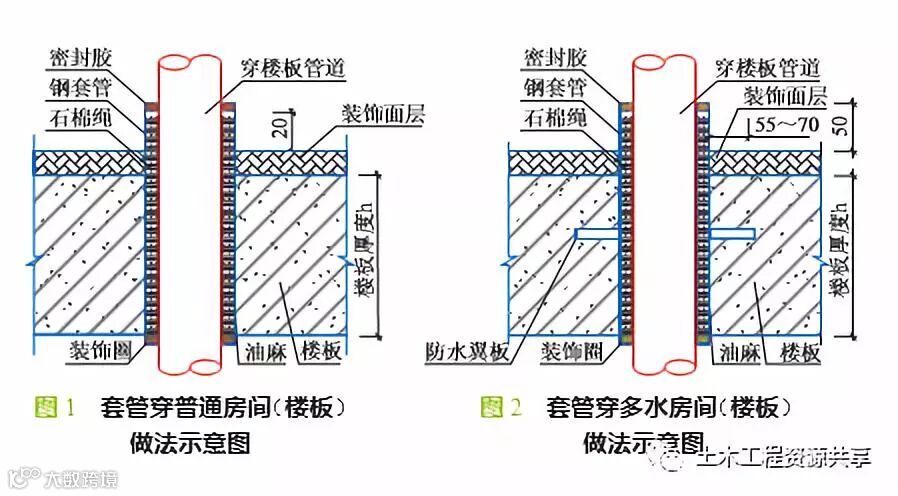

三、 做法详图，见图 1，图 2

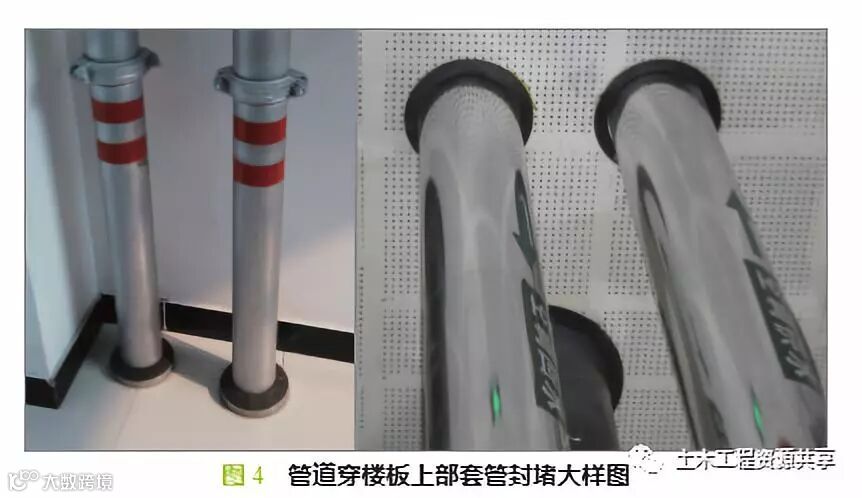

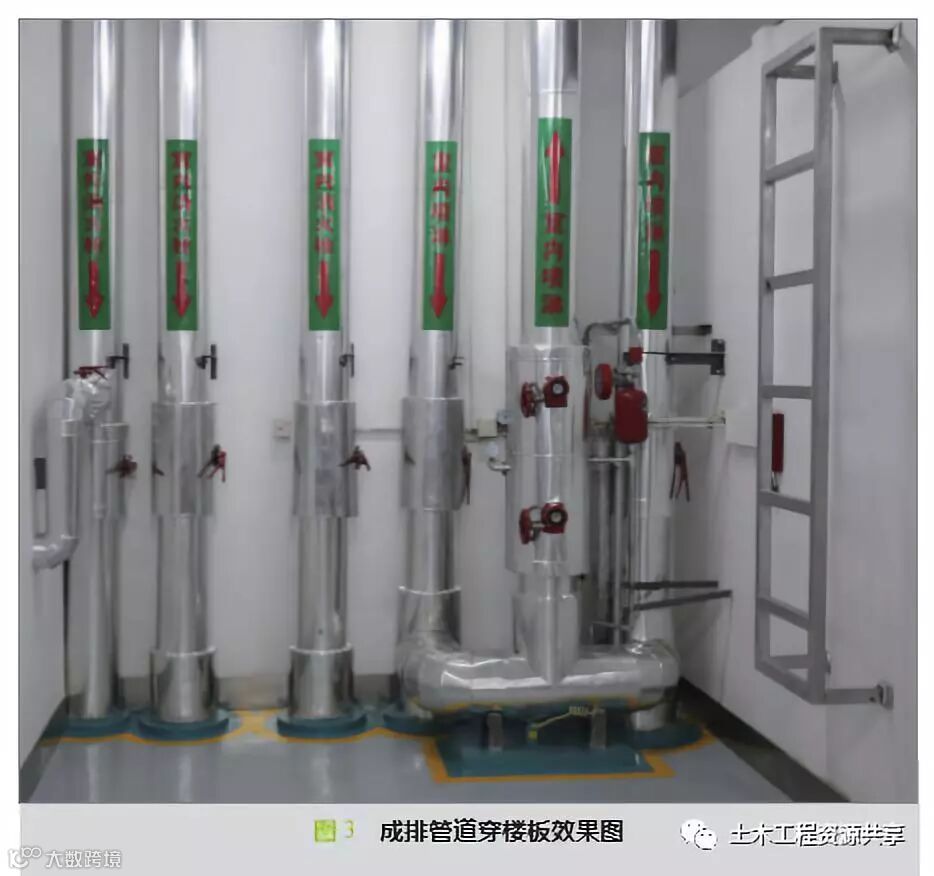

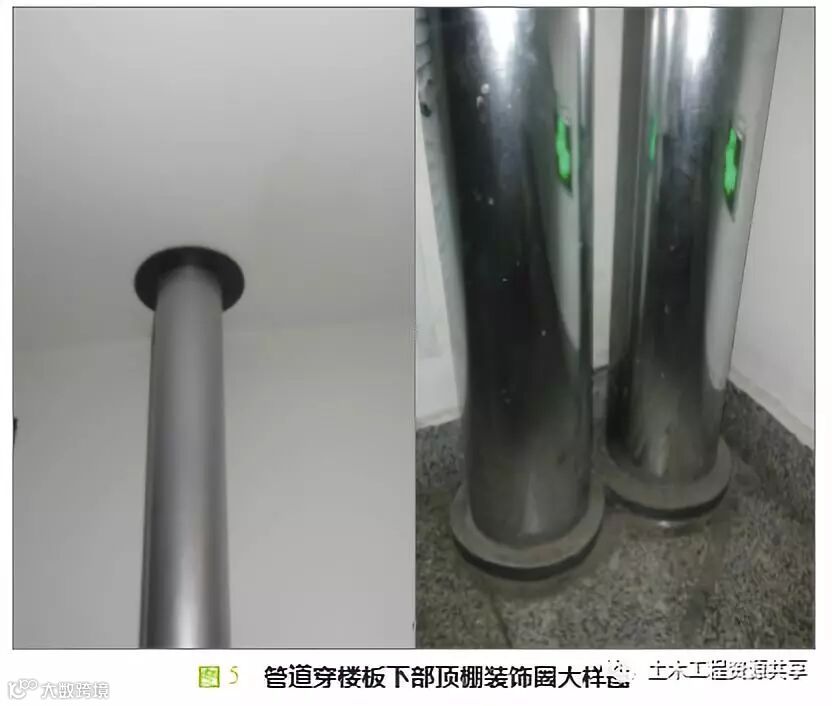

四、 最终成型展示
