建筑细部（楼梯、变形缝、落水管、滴水线和鹰嘴、排水沟和集水井、地下车道、水电压槽）构造质量控制

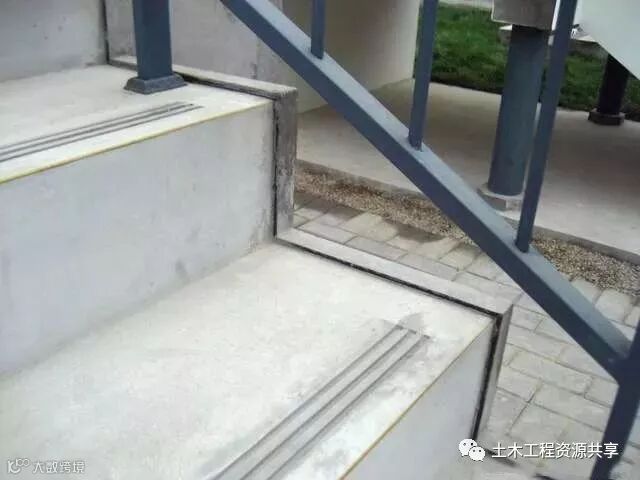

防滑条和挡水线

楼梯细部构造

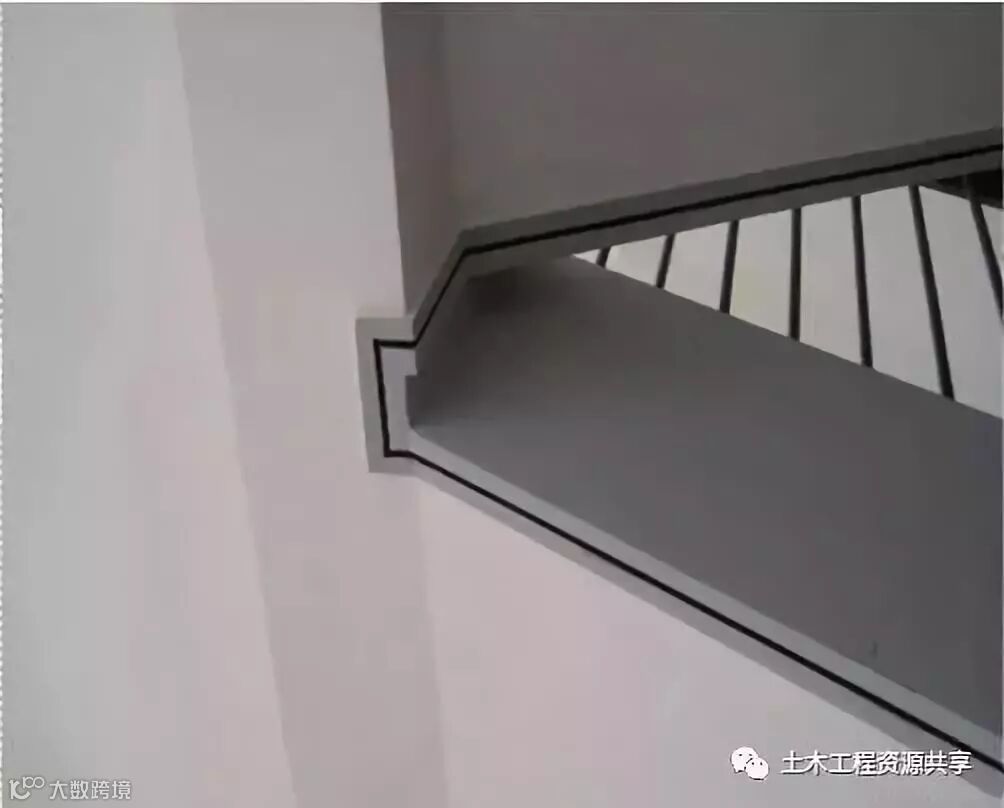

滴水线

1、踏步规格统一，平台无大小头。

2、滴水线顺直清晰且连贯，踢脚线上口连通平整。

3、踏步齿角整齐，防滑条、挡水线清晰顺直。

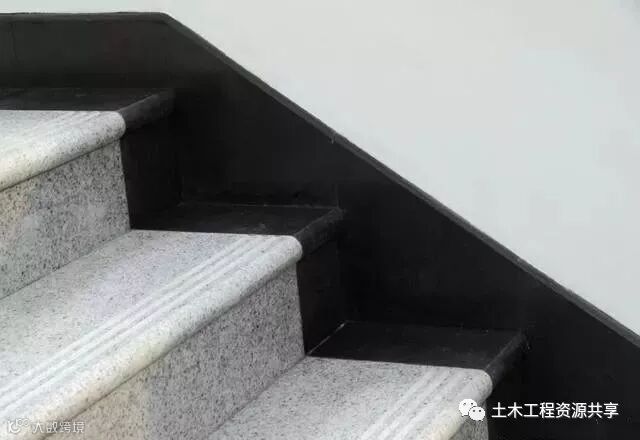

踢脚线

变形缝

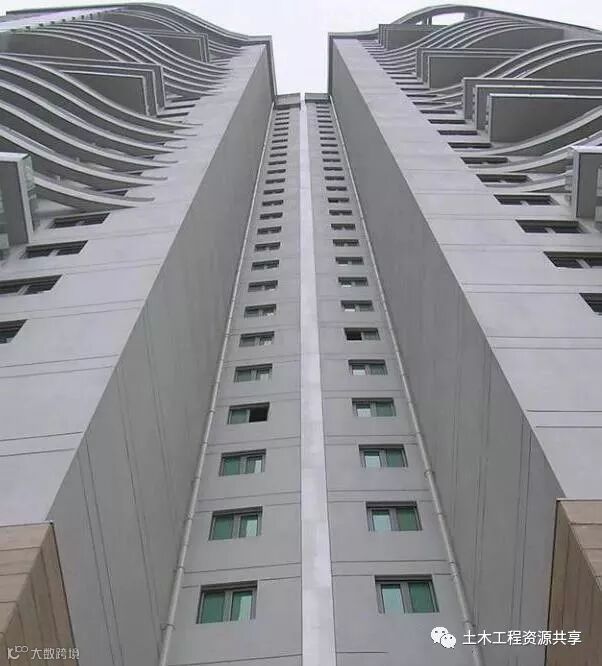

整体效果

1、宽度应符合设计要求，缝内清理干净，以柔性密封材料填嵌后用板封盖，并应与面层齐平。

2、变形缝盖板从上向下顺茬搭接。

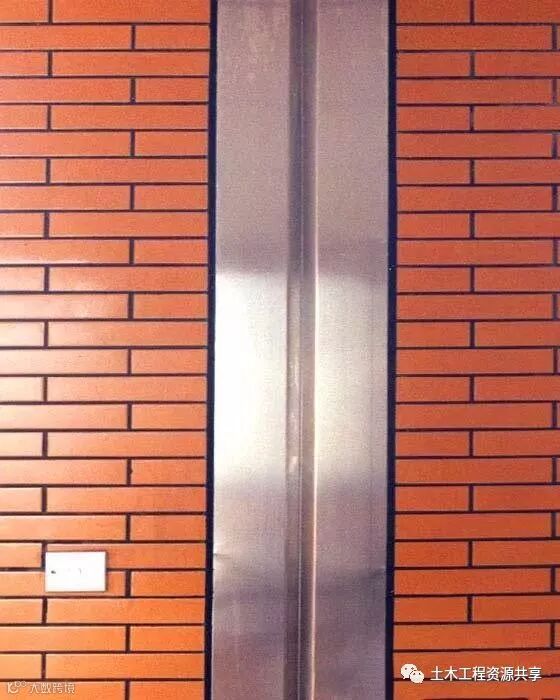

细部观感

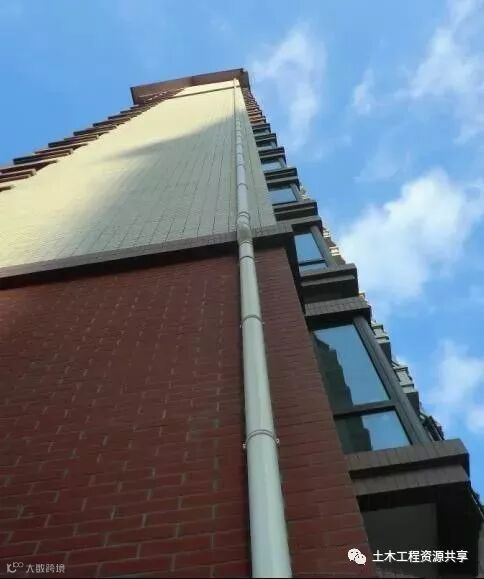

落水管

1、雨水管卡应设置牢固、距离均匀一致、距墙面20mm。

2、明排水口距地面不大于200mm。

3、在排水口弯头拐弯处设一道管卡，卡子间距不大于2m ,最下面一道设置双卡子。

4、雨水管卡与墙面连接处应打胶封闭。

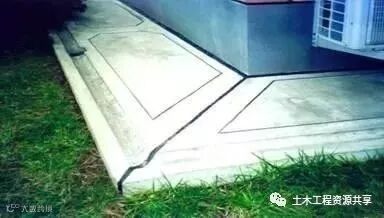

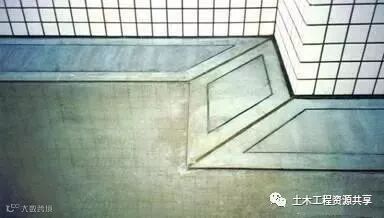

散水

1、散水与外墙面应做断缝处理，注封闭胶或灌沥青砂。断缝宽度20mm，胶面平整、光滑。

2、散水转角处设置断缝，注封闭胶或沥青砂。

3、室外台阶、坡道也应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填注柔性材料。

滴水线和鹰嘴

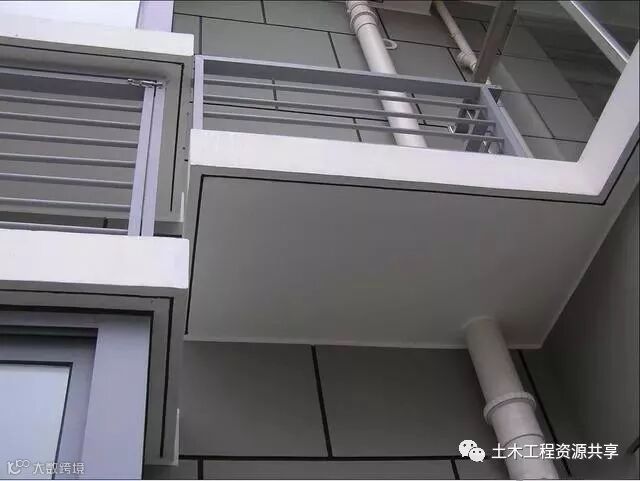

挑板下沿设滴水线

1、挑板、挑檐、阳台、雨蓬、檐口、门窗楣、外窗台、门廊等底部、突出外墙的所有装饰线条需做滴水线（槽）或鹰嘴。

2、一般情况，突出墙面宽度<60mm做鹰嘴，≥60mm做滴水线（槽）。

3、滴水线（槽）宽、深各10mm，线条距边30mm。

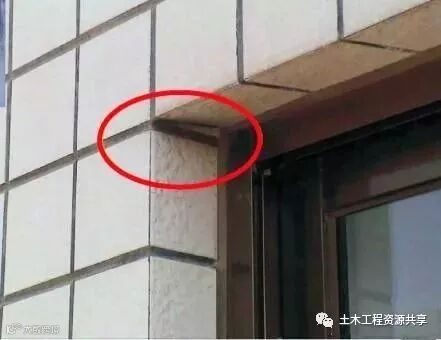

窗台下口设鹰嘴

排水沟和集水井

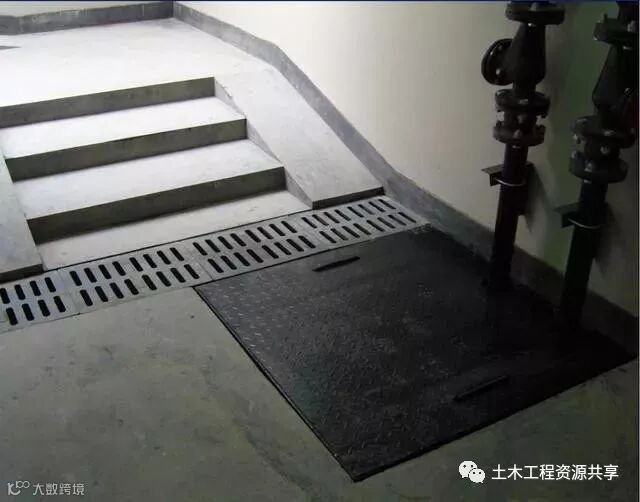

集水井

1、集水井、排水沟盖板稳固，符合规范和设计要求，菱角清晰无污染。

2、盖板铺设严密平整，与周围地面相齐。

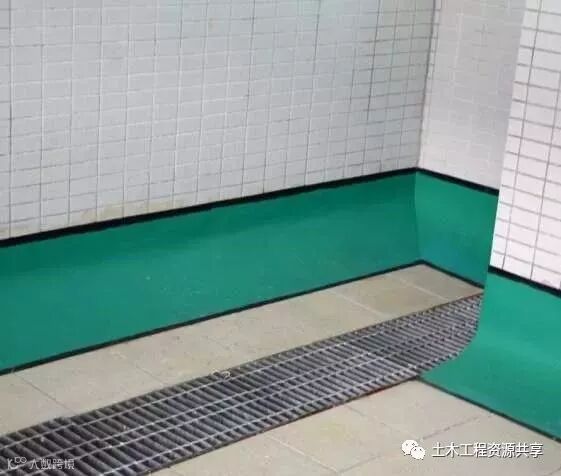

排水沟

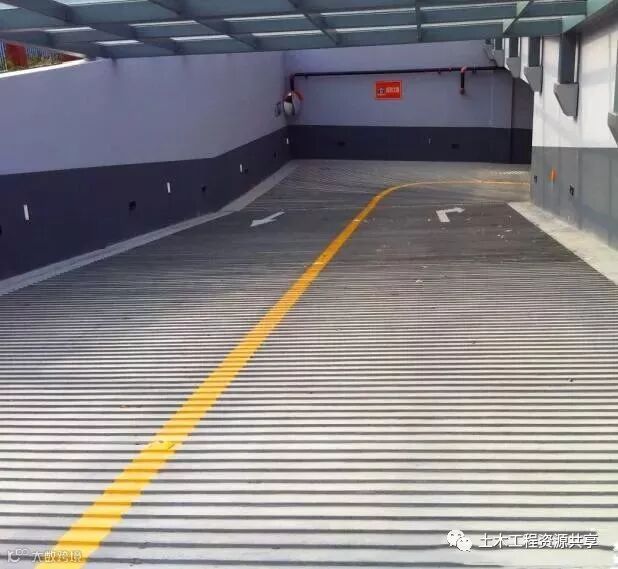

地下车道

整体观感

1、防滑条间距一致、线条清晰顺直。

2、车道划线贴美纹纸施工。

3、整个车道色泽一致，无污染。

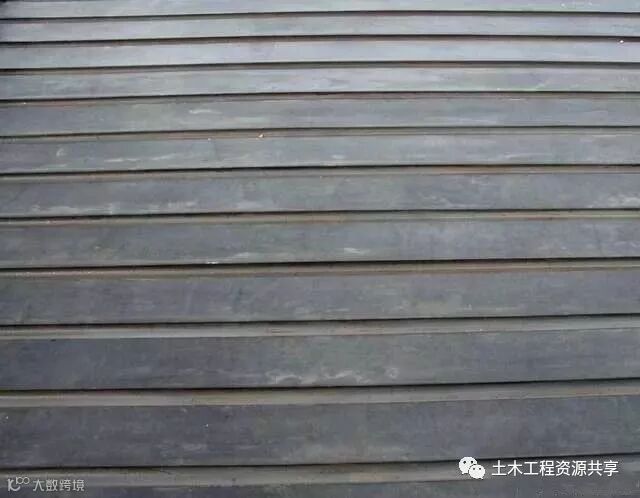

防滑凹槽

水电压槽

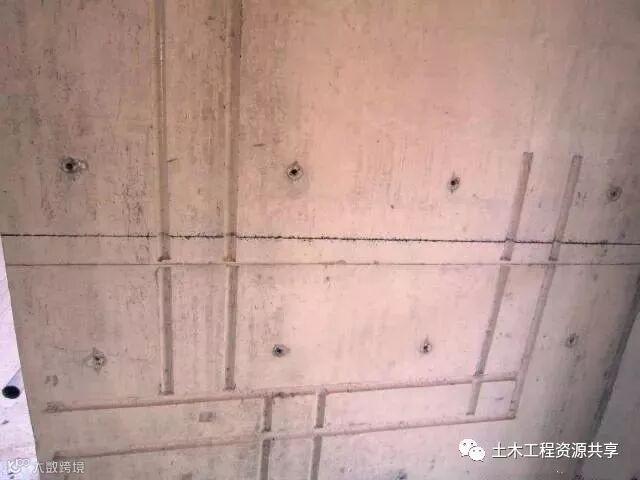

成型观感

厨房、卫生间剪力墙水电压槽，可采用PVC管或圆木杆剖半后，根据设计图纸要求固定在模板上。待浇筑混凝土后拆模即可。

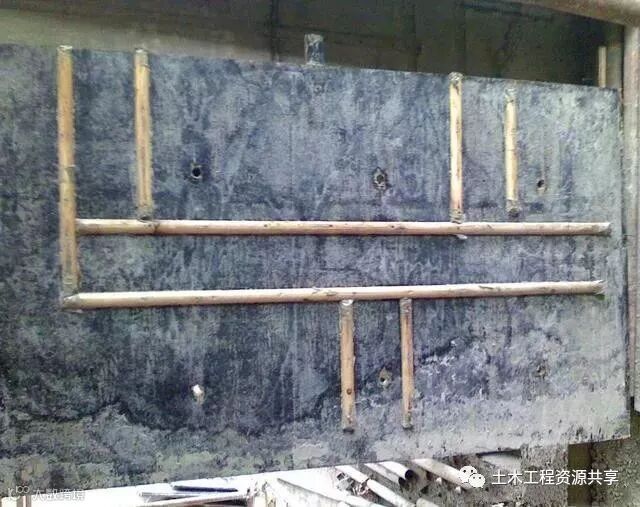

安装示意
