【施工技术】最牛样板标准化图册，等你来看……

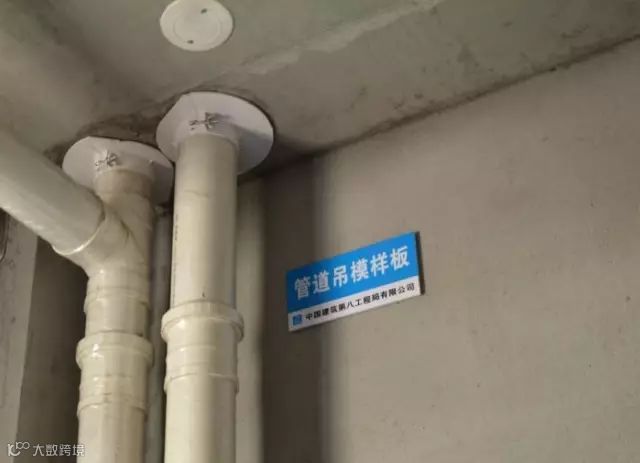

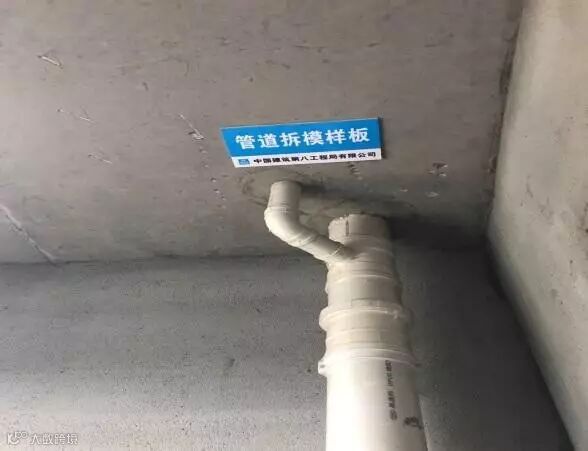

 卫生间管道封堵

卫生间预留管道采用工具式管道预留洞封堵模板封堵，保证吊模砼成活质量。

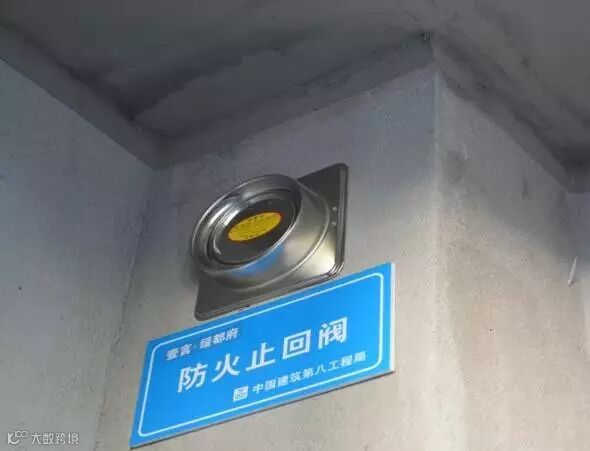

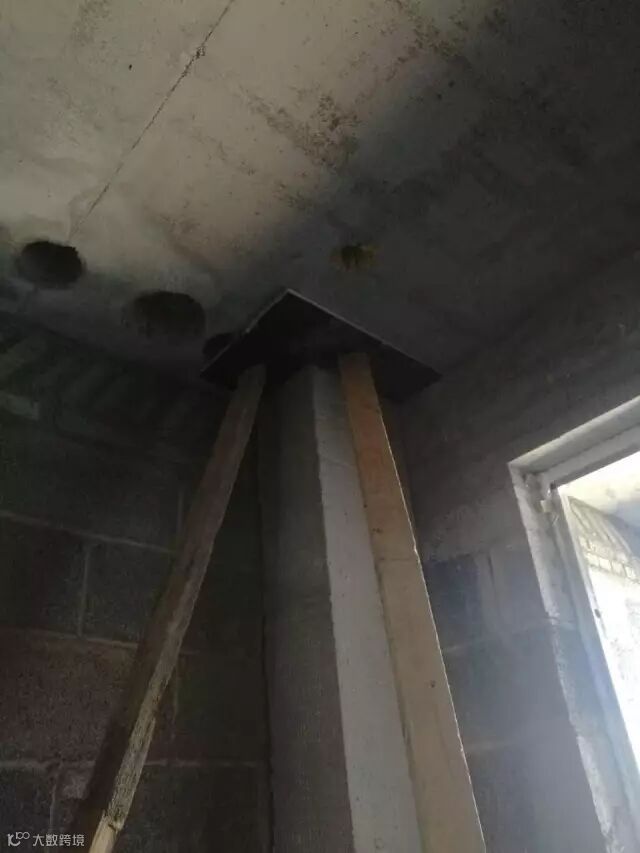

卫生间烟道安装

卫生间烟道吊模，采用木模板加木方支撑，烟道采用防火止逆阀,安装高度为止逆阀中心线到顶棚距离=止逆阀半径+50mm。

卫生间抹灰

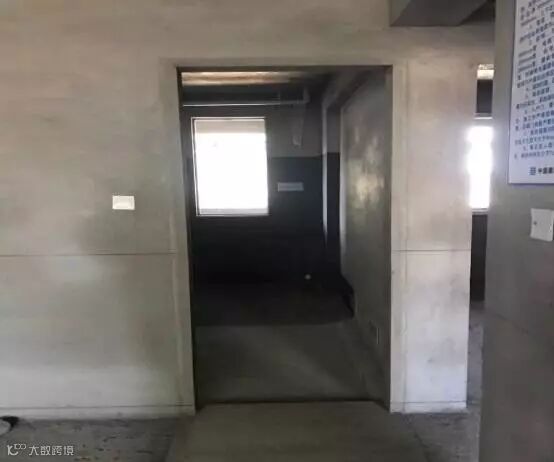

抹灰压实光，窗口位置内、外侧抹灰均与副框外边齐，预留用户卫生间贴砖及外墙保温工作面，门口抹灰收净口，图纸所示门口尺寸即为抹灰成活尺寸。

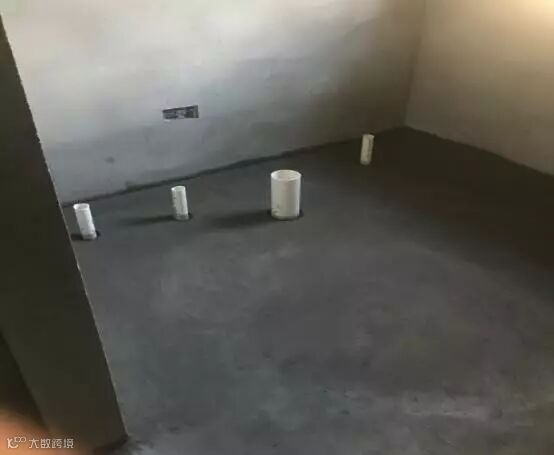

找平层

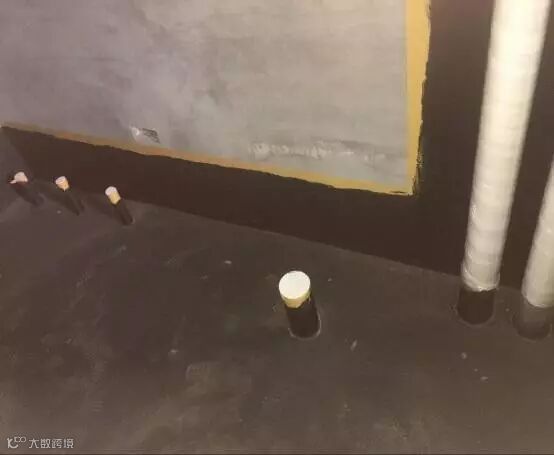

找平层压实光，保证防水基层施工条件，预留管管根处，砂浆找平层做宽10mm，深10mm凹槽，聚氨酯防水将凹槽填满，保证管根部位形成防水加强环。

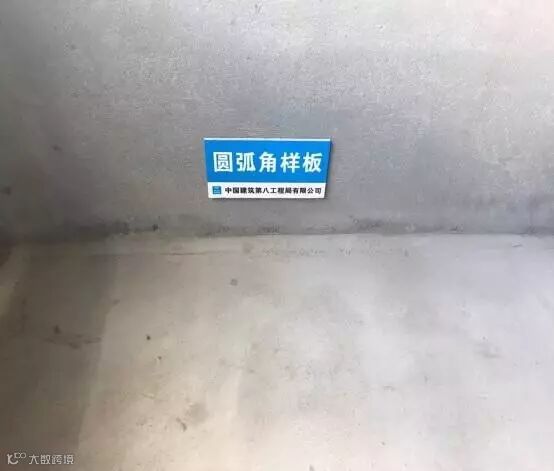

倒角

阴角部位做20mm高圆弧角，保证地热地面施工完毕后将圆弧角隐蔽。

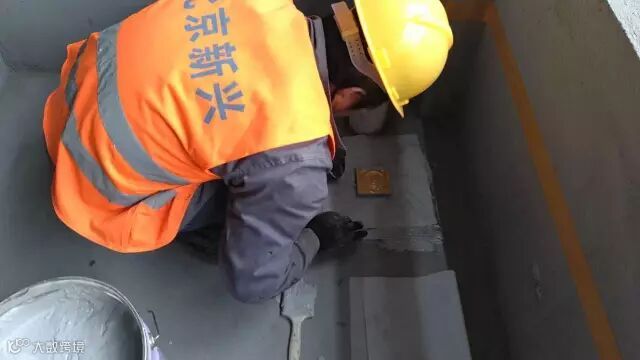

卫生间防水

在涂刷防水前将管根300mm范围内清理干净，在建筑1m线线下750mm处粘贴分色纸，在立管处聚氨酯上返300mm, 洗浴区墙体涂刷1800mm聚氨酯，管根凹槽处用聚氨酯将凹槽填满，防水外延门口500mm，管根及阴角做无纺布附加层。

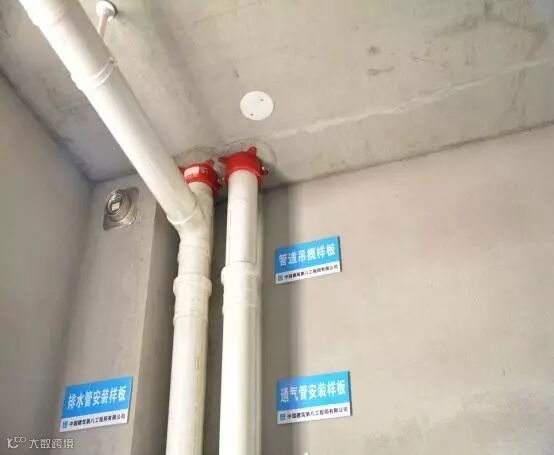

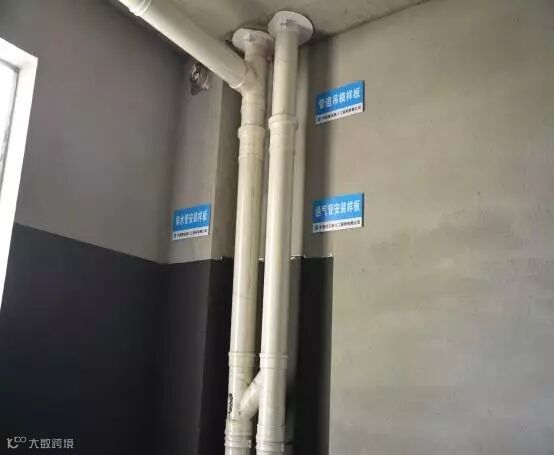

卫生间管道安装

排水管道横管与横管、横管与立管的连接应采用45°斜三通，空间受限时采用顺水三（四）通，不得采用正三通，排水立管楼板下设置阻火圈。

要点

1.厨房抹灰拉水平条纹。

2.厨房外门内侧抹灰与副框外齐，预留贴砖工作面，厨房门外侧抹灰与副框外齐，预留外保温工作面。

3.厨房内门口位置抹灰收净口，图纸所示门口尺寸即为抹灰成活尺寸。

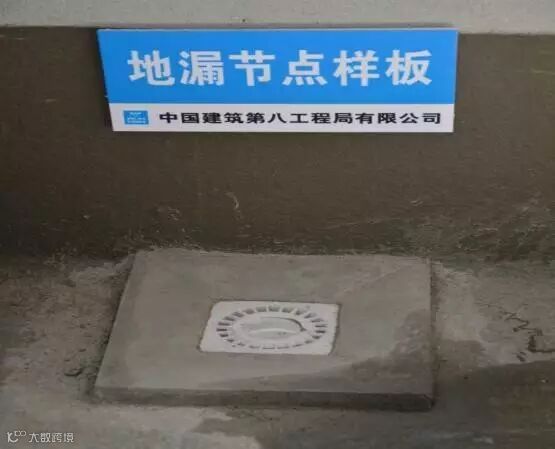

地漏安装

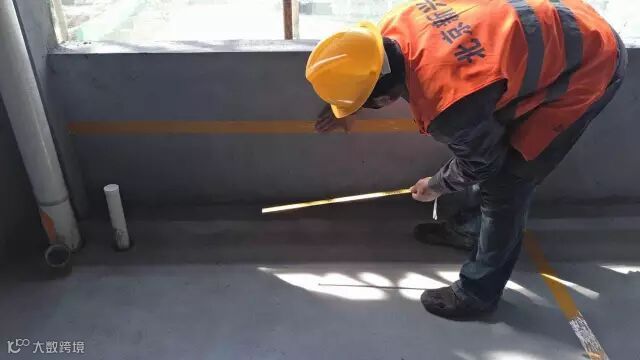

1.地漏安装高度为建筑1m线线下1050mm，确定地漏安装高度为阳台地面施工的关键。

2.找平层施工时，阳台立管、地漏根部处理方法同卫生间做法，做宽10mm，深10mm凹槽，防水在管根部形成加强环。

3.阳台地面施工前，首先深化地漏节点做法，保证地漏节点和整体面层的观感质量，防水施工完成后，利用定型模具先行施工地漏节点，将地漏周围找坡完成后再进行大面积面层施工，阳台面层施工，有个好的节点，才能施工出好的大面。

抹灰

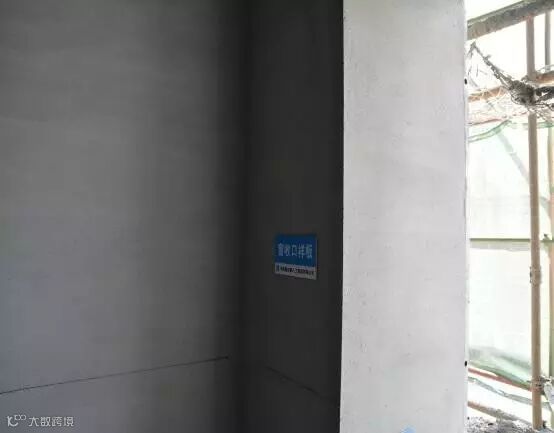

阳台抹灰内侧与副框内边齐，外侧与副框外边齐，其它墙面抹灰拉水平条纹。

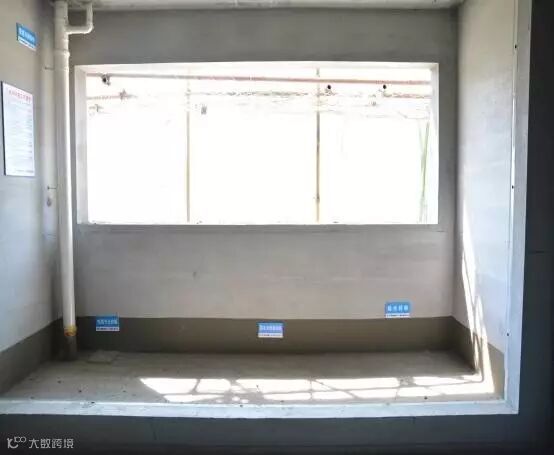

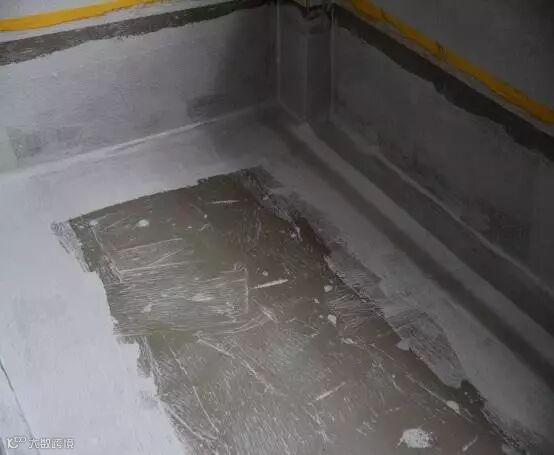

阳台JS防水及反坎

管根及阴角做500mm宽无纺布附加层,搭接长度不小于100mm，JS涂刷至少在2遍以上，以达到1.5厚为准，JS在墙体四周及立管处上返300mm。

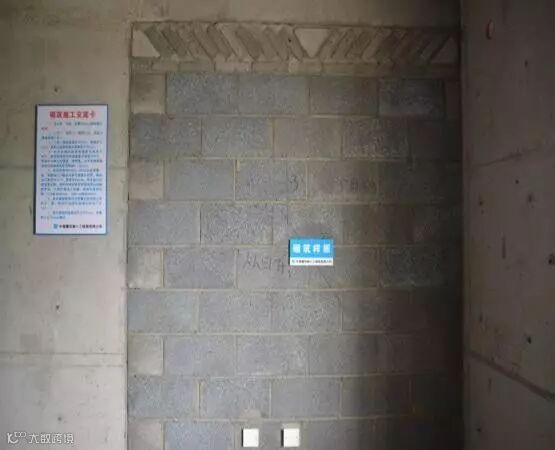

砌筑

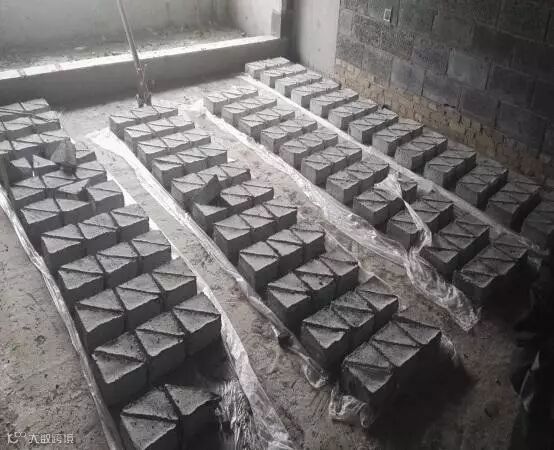

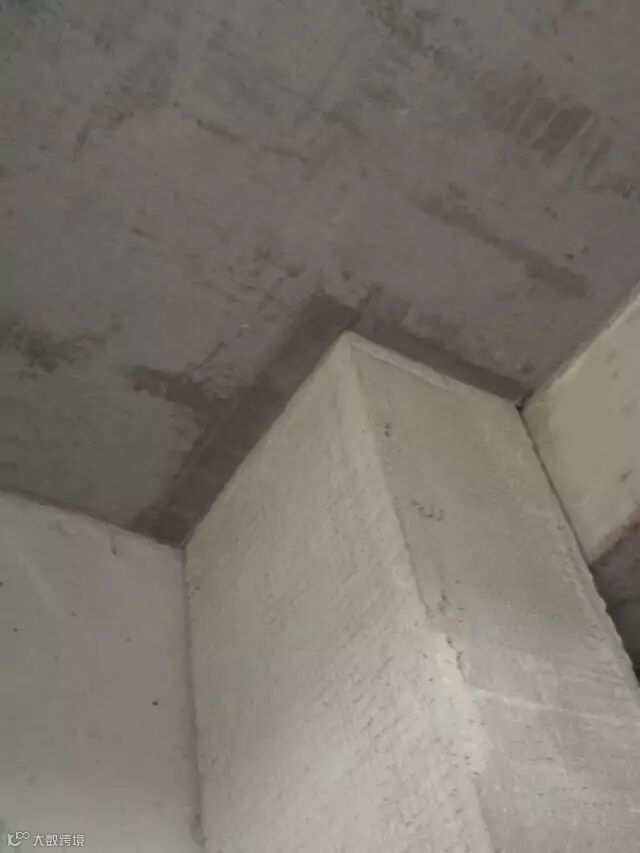

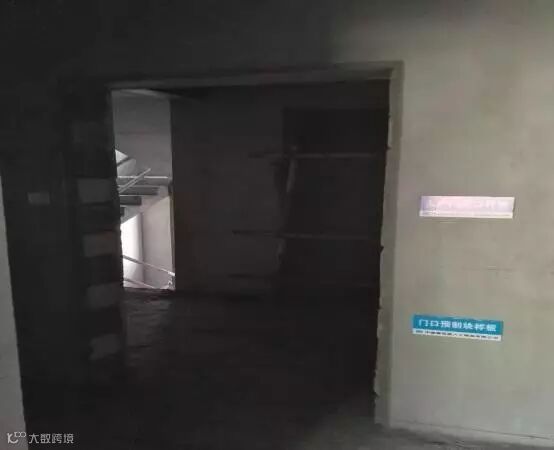

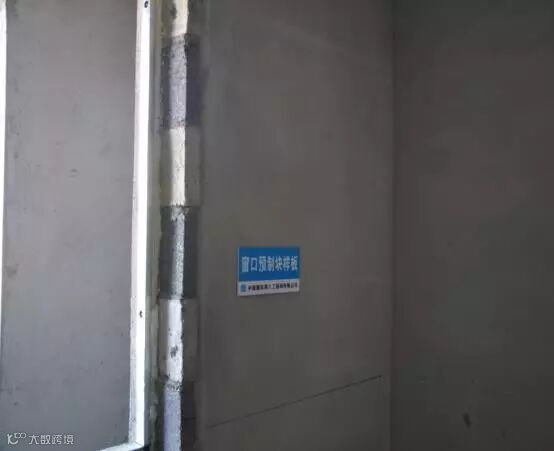

砌筑墙体横竖向灰缝宽度控制在10mm，无瞎缝、通缝，机电线盒高度统一，斜砌控制在45°~60°之间，中间及端头均采用混凝土预制块，砌体下方设置3皮混凝土实心砌块，入户门、阳台门、窗洞口放置混凝土预制块，隔一布一。

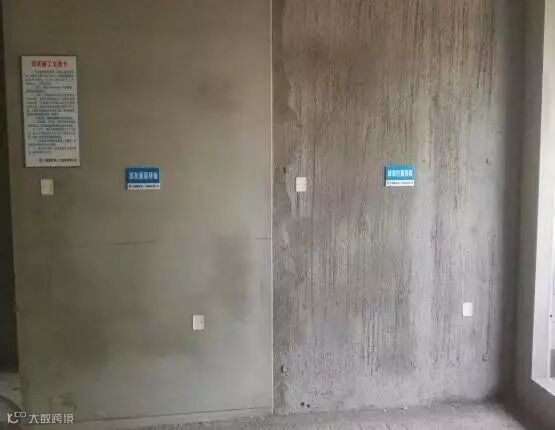

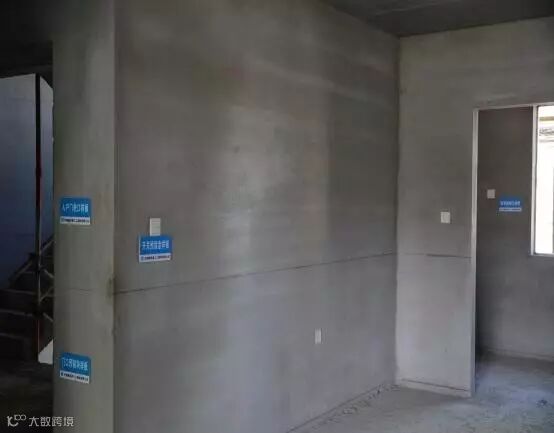

抹灰

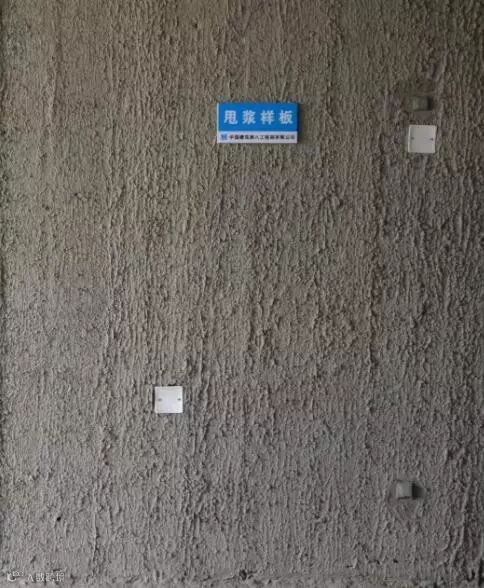

1.甩浆样板，甩浆带出3~5mm毛刺，不得露底，养护至达到强度为止。

2.挂网样板，挂网分为不同基层交界处耐碱纤维网300mm宽、电箱下部两侧斜45°耐碱纤维网200mm宽、机电墙体开槽处耐碱纤维网200mm宽，墙体电盒四周耐碱纤维网100mm宽。纤维网与基层结合密实无空隙。

3.灰饼样板，灰饼尺寸为30mm*30mm，灰饼布置原则为距边界300mm，灰饼之间间距不大于1800mm，上下左右均布。

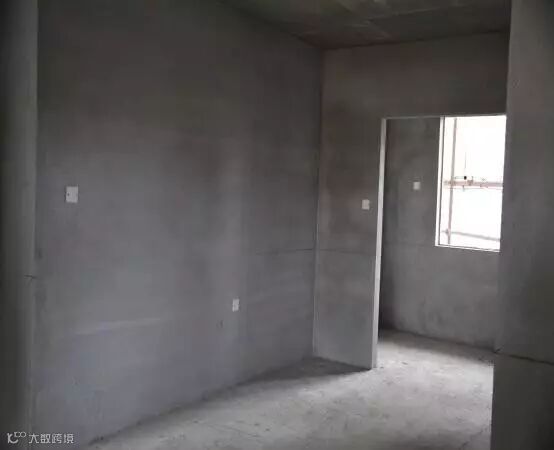

4.除卫生间、飘窗平板抹灰压实光外，其它部位抹灰均拉出水平条纹。

要点

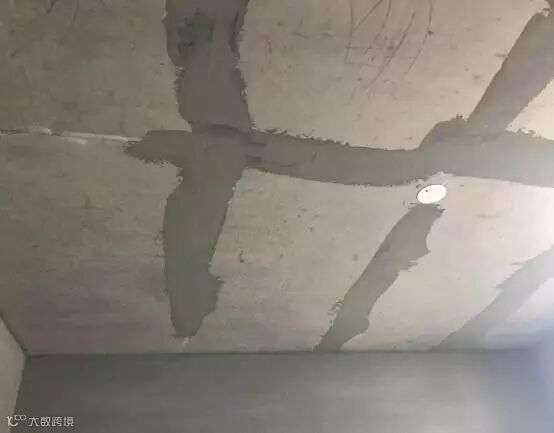

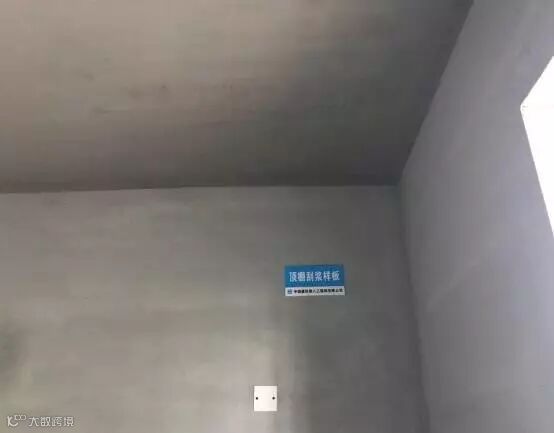

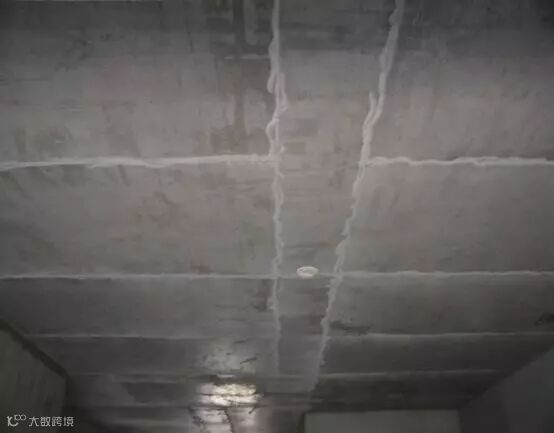

模板拼缝打磨平整，施工前，先对拼缝及凹陷处做基层处理，顶棚挂素混凝土浆两遍成活，沿房间四周下返50mm。

要点

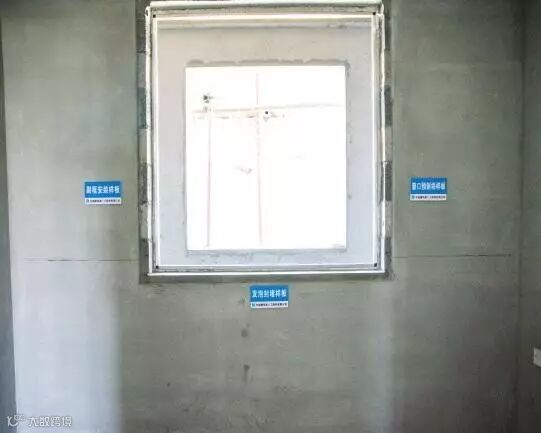

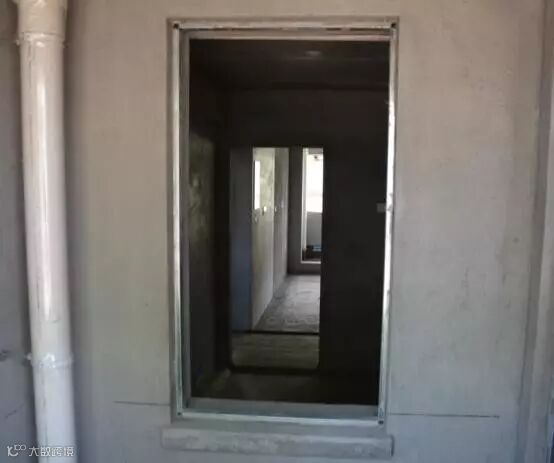

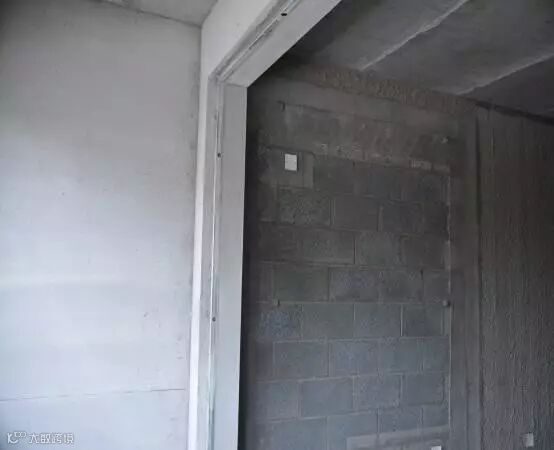

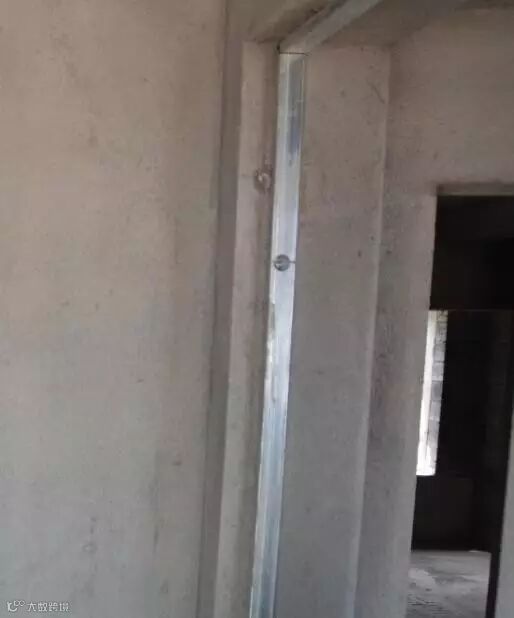

副框采用20×40镀锌方管，利用膨胀螺丝与混凝土实心块固定，飘窗、门联窗副框外皮尺寸为图纸洞口尺寸减20mm，其它窗口副框外皮尺寸为高度方向副框缩20mm，宽度方向副框外皮尺寸同洞口尺寸，副框安装挂自上至下挂通线。

要点

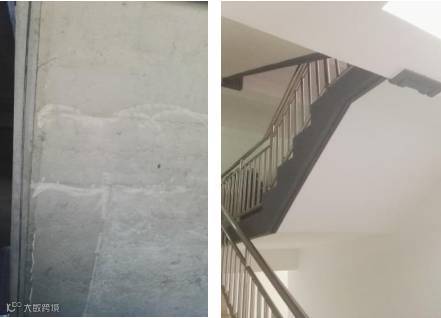

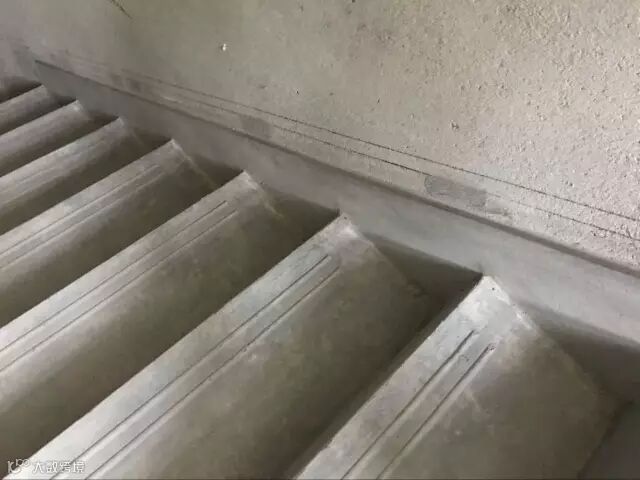

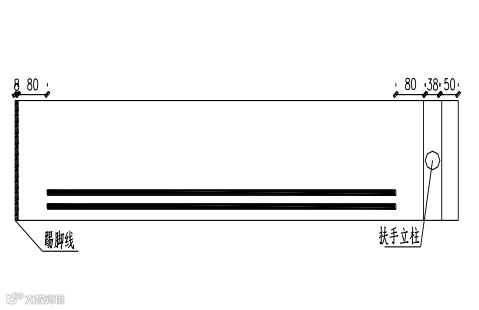

1.扶手立柱距楼梯踏步侧面抹灰成活面净距为 50mm， 楼梯踏步设置防滑条，防滑条两侧距踢脚线成活面及扶手立柱均为 80mm 断开， 防滑条采用定型抹子及金刚砂配合施工，以保证防滑条强度。

2.踢脚线高度为 120mm，出抹灰面厚度 8mm，用墨斗弹出灰层高度控制线。

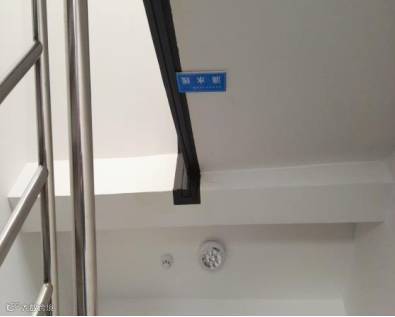

3.楼梯间做 60mm 宽， 10mm 厚滴水线，滴水线槽采用成品 10mm 宽 PVC 线槽，居中布置。滴水线施工时连续不间断开。
