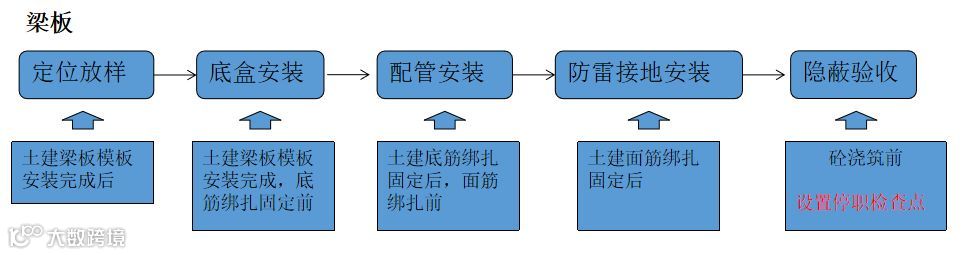

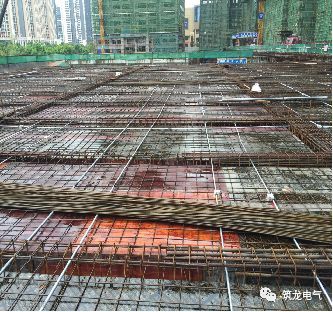

1定位放样

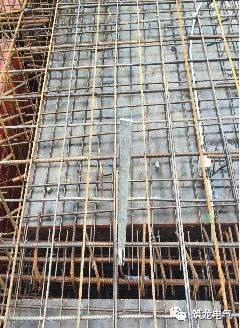

▲梁板模板安装完成后进行机电点位放样
1、定位严格按照深化设计图纸进行；

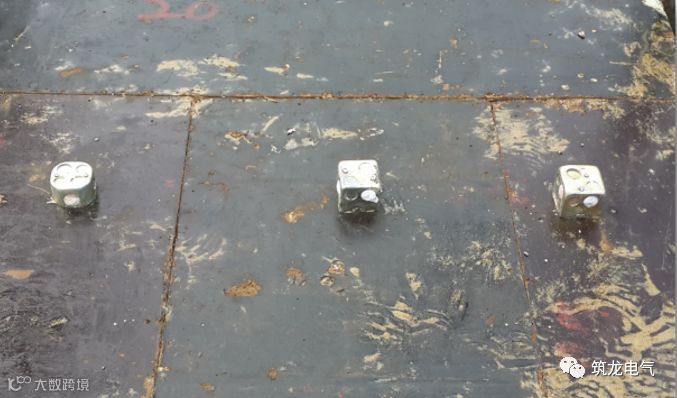

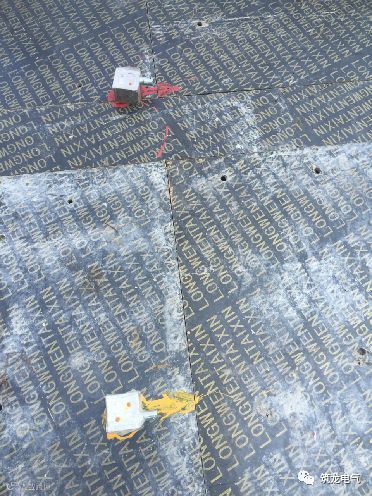

2、模板上标出底盒位置，并标出管路方向，然后安装底盒；
3、强电、弱电、消防电按颜色区分。

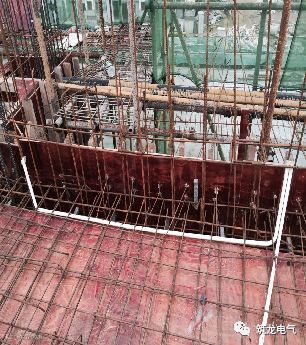

▲预埋管穿梁和楼板时要注意建筑专业墙体在梁下的位置。特别注意后砌墙体100mm厚的墙体。
▲定位不准确引起，预埋管穿梁时偏离墙线。
▲混凝土浇筑完成后，根据定位图在地面标出线盒中心位置

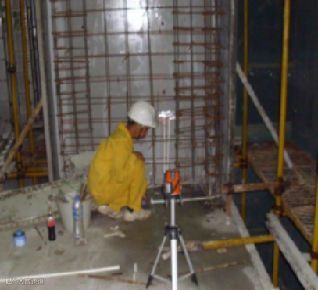

▲利用结构50线和激光水平仪控制竖直方向，并用卷尺测量水平方向。保证管盒位置准确。
2底盒安装
1．接线盒位置正确，安装找平，找直，牢固。
2．安装不破坏接线盒，保证接线盒完整。
3. 接线盒只敲落需要接管的孔，禁止开长孔。
4、管与盒连接的杯梳/护扣随线盒一起安装
墙柱底盒预埋两种方式：
▲直接预埋底盒
底盒随土建结构一次成型
对定位、安装工艺、土建结构误差要求较高
▲预埋泡沫
先预埋泡沫，抹灰前安装底盒
有利于实测实量标高控制
缺点是工序繁琐
1、接线盒里面填充密实，外口用胶布缠绕紧密
2、线盒定位后利用附加筋在墙柱筋上固定牢固，控制发生上下左右偏位
▲单侧封模后调整线盒贴至模板面，将接线盒的表面接口处尽量紧贴模板的表面上。
▲电箱预留洞未固定不到位浇筑后出现偏斜
3管线敷设
▲暗配的电线管路宜沿最近的路线敷设并尽量减少弯曲和交叉
▲弯曲半径不小于管外径的6倍，且弯曲后无裂缝或显著的凹瘪现象

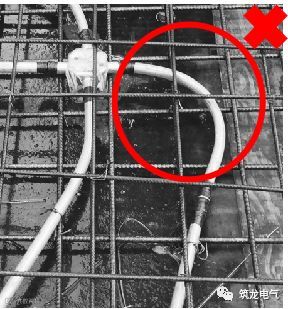

▲管弯曲角度一般不小于90度。图中角度已成锐角，不利于后期穿线。

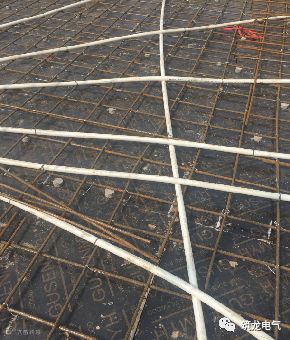

▲楼板内管线较多，并且上下钢筋空隙小，PVC管路保护层厚度不小于15mm。因此要合理排布管线，不允许出现三层管交叉的情况

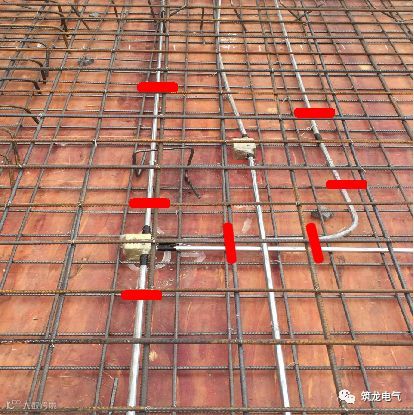

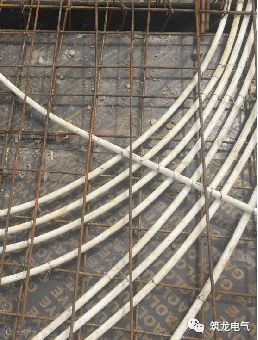

▲管线密集区域，排列要整齐。管成排布置，排列整齐，管道有间隙。管与管间隙一般不小于20mm

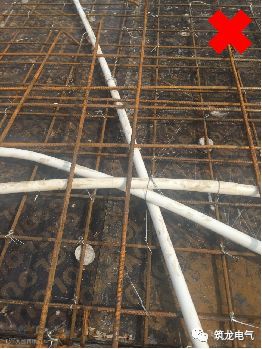

▲严禁出现三层管叠加
▲管路每隔1m处用镀锌铁丝绑扎牢固。弯曲部位绑扎加密，两管连接处应绑扎，距离线盒30cm处应绑扎。
▲墙柱上的线管沿土建钢筋固定，宜每隔两条水平筋固定一次。

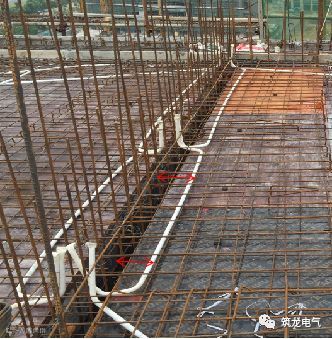

▲管线沿剪力墙时，应离墙要有一段距离，以免墙柱模板定位筋破坏线管
▲线管离墙太近，模板定位时容易打断。
▲墙柱预埋不宜沿水平方向敷设，混凝土浇筑时容易折断

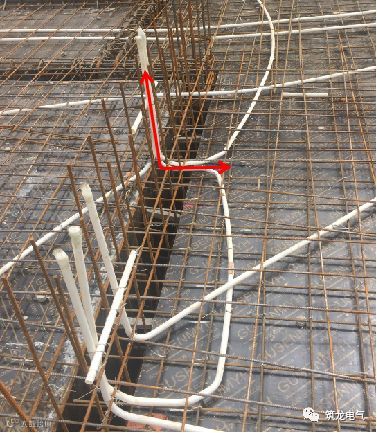

▲向上和向下甩管应准确、垂直。甩管长度适中，不宜过长

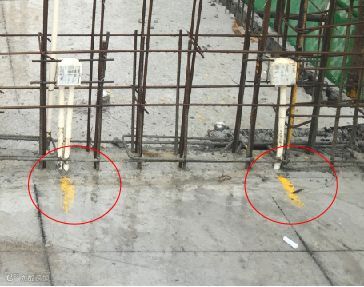

▲向上甩管不垂直、不准确，造成墙柱线管进盒空间不足，安装不便等问题

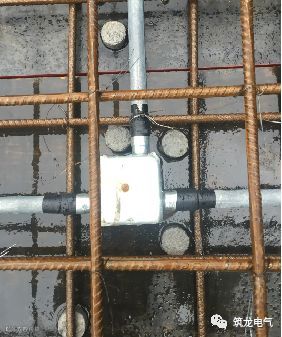

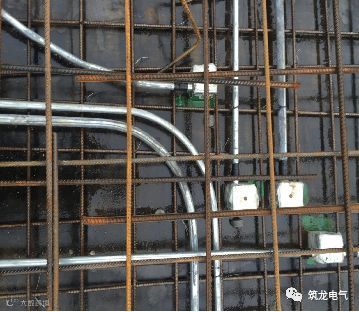

▲盒、箱开孔要求一管一孔，不得开长孔；管子入盒、箱顺直，并排列整齐；管与盒采用专用接头（杯梳）固定连接

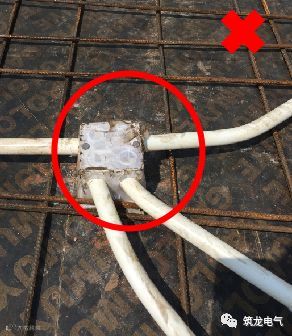

▲管进盒不顺直，没有用杯梳连接
▲管路与预留洞间应有一定距离：防止预 留洞预留偏位，后期整改时破坏管路。
过线盒设置要求：
当电线保护管遇下列情况之一时,中间应增设过线盒,两个拉线点之间的距离应符合下列规定:
(1)对无弯管路时,不超过30m;
(2)两个拉线点之间有一个转弯时,不超过20m;
(3)两个拉线点之间有两个转弯时,不超过15m;
(4)两个拉线点之间有三个转弯时,不超过8m。
消防各种联动线，如消防广播、消火栓联动线、消防电话总线等，长度通常超过规范要求，应按要求在适当位置增加过线盒。
4防雷接地
防雷接地包含内容：接地装置、引下线、接闪器、等电位联结

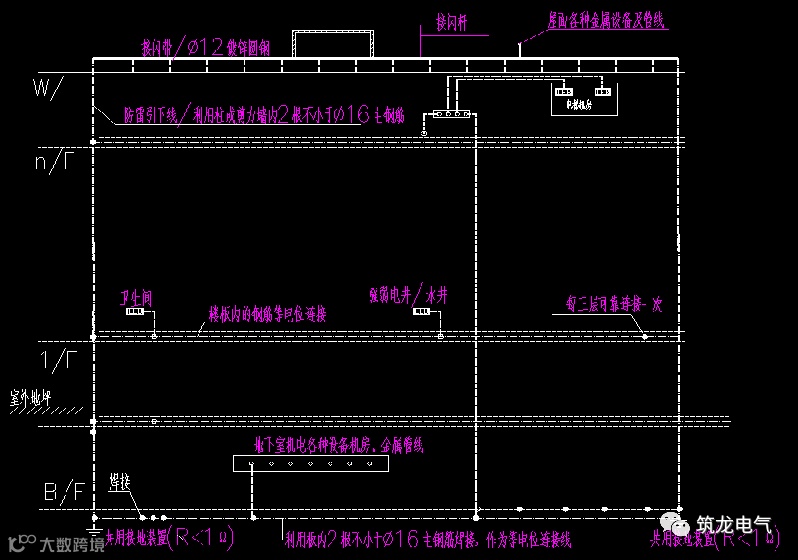

▲等电位连接及共用接地系统示意图
基础防雷接地

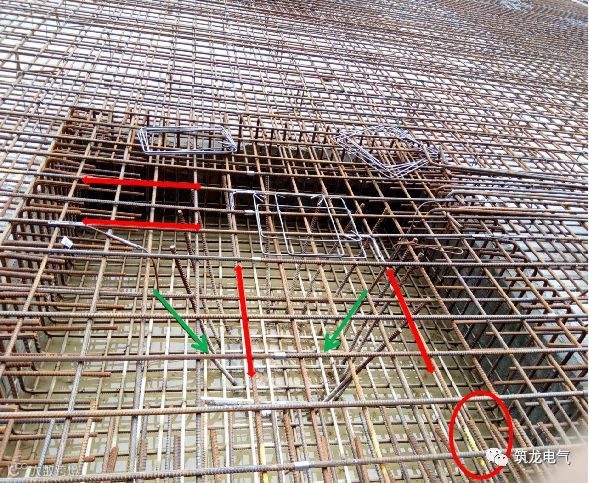

1、利用基础承台、基础梁底部钢筋两根不小于φ16钢筋通长焊接，构成本工程网状接地装置。跨接采用φ10的圆钢
2、圆钢焊接长度要求：双面焊接12倍D，单面焊接6倍D。（D表示圆钢直径）
3、焊接时应用油漆做好标识，便于检查。
引下线

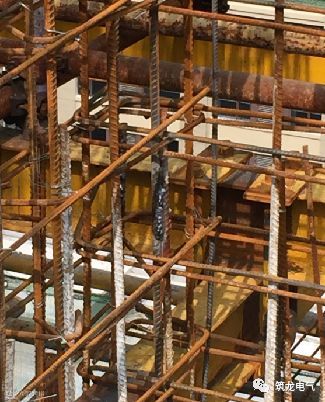

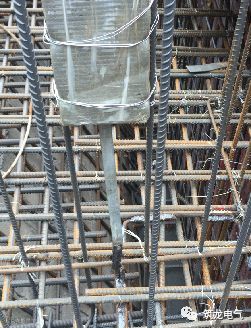

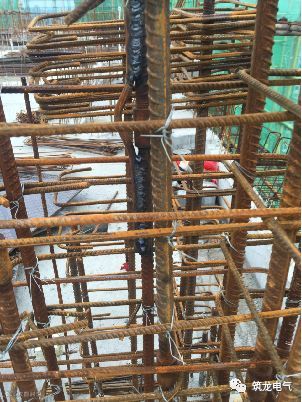

▲利用所有柱子、剪力墙内相互连接的竖向钢筋作为自然引下线，每组引下线不得少于2根≥φ16或4根≥φ10的对角主筋。

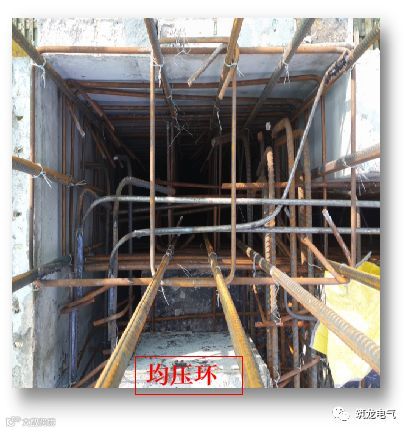

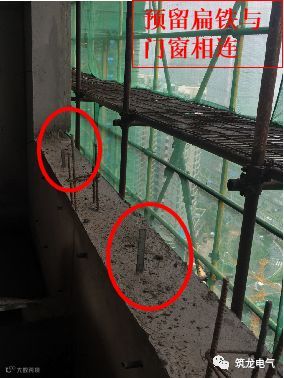

▲根据设计要求，建筑物高于60m的结构圈梁中的钢筋应每两层连成闭合回路（均压环），并应同防雷装置引下线连接共同组成 防侧击雷装置，其外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。
▲设备机房预留等电位端子，等电位盒预留泡沫替代
▲强弱电井预留等电位端子
▲卫生间等电位端子预留
控制点：
1、等电位端子均应与接地装置或引下线连通
2、圆钢与扁钢搭接为圆钢直径的6倍
