一、施工准备

   1.1材料准备

 压顶砼均采用商品混凝土，强度等级不低于C20。

  1.2主要机具

1、商品砼：砼塌落度桶、插入与平板振动器、手推车等。

2、其它机具：电焊机、剪刀、锒头等。

  1.3作业条件

(1)模板牢固、稳定，标高尺寸，预留窗洞口尺寸符合要求，模板缝隙最大不得超过1.5毫米，过大者应堵严，并办完预检手续。

(2)压顶合模之前，应将模板内杂物清除干净。

(3)常温施工时，在混凝土浇灌前，应提前适量浇水湿润，但不得有积水。

二、材料和质量要

 2.1技术关键要求

1、新旧砼界面应先放与所浇砼同强度等级的砂浆。

2、模板应严密、稳固、砼施工时不得漏浆与变形。

3、膨胀剂和外加剂掺量应符合设计及产品性能要求。

 2.2质量关键要求

1、所使用的砼应有配合比报告单。砼的浇筑应密实，成型应精确，应特别注意新旧砼界面处的砼密实度。

2、砼浇筑后应覆盖保湿养护。

三、施工工艺

  1、施工流程

     准备工作→贴双面胶条→支压顶模板→办预验→混凝土浇筑→收光压实→   混凝土养护→拆模→验收

  2、控制要点

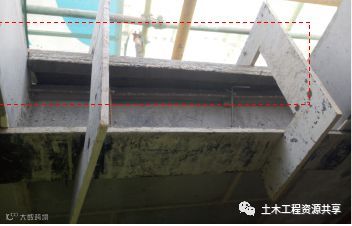

    ①配模使用12mm厚覆面胶合板,加双向通长方木,方便加固;

    ②模板支设时应根据墙面上的控制标高线来控制压顶面标高，窗台压顶顶面应抹平压实，顶面标高必须控制准确；压顶模板加固前,梁口尺寸要校正好,并用小板固定.加固时,将镰刀钩钩紧下道水平方木,砸牢.

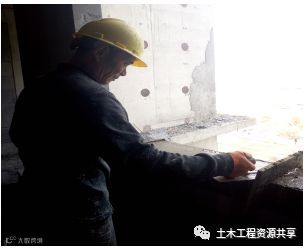

    ③窗台压顶混凝土浇筑前基层应浇水湿润，混凝土浇筑必须振捣密实，避免压顶表面蜂窝麻面；

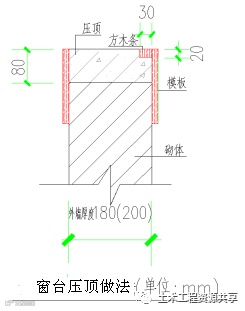

    ④窗台压顶靠近外墙位置留设企口（详见下图）；

四、 质量标准

   1、保证项目：

支设的模板必须具有足够的强度刚度的稳定性，压顶模板加固后必须同一标高，标高偏差过大的要整改或重新支模，砼浇筑前检验仍有较大偏差的，每处罚款50元，并现场整改。

2、基本项目：

①模板接缝处应严密，预埋件应安置牢固，缝隙不应漏浆，应小于1.5mm。

②模板与混凝土的接触面应清理干净，脱模剂应涂刷均匀，不得漏刷或沾污钢筋。

%1、 所有的加固点都应加固牢靠,拆模后避免出现漏浆现象；砼必须内实外光。

4、允许偏差项目：

标高：≤5mm；截面尺寸：＋8mm，－5mm；表面平整度：5mm；垂直度：5mm

五、成品保护

1、在砖墙上安装压顶模板时，防止撞动最上一皮砖。

2、支完模板后，应保持模内清洁，防止掉入砖头、石子木屑等杂物。

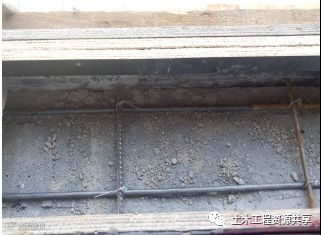

3、应保护钢筋不受扰动。

六、安全技术交底

1、工作前应先检查使用的工具是否符合要求，工作时思想要集中，注意防止钉子扎脚和高处滑落。

2、 二人抬运模板时要互相配合，协同工作，传送模板工具时应用运送工具或捆绑后再升降，不得抛扔，也不要在脚手架上大量堆积模板。

3、轮锯、平面刨经常维修、保养，做到固定连接牢固，无松动、松旷；圆锯、刨子等刀具锋利。

七、现场文明

1、拆下的模板应及时运走，不得乱堆乱放。

2、搬模板时，戴好手套，防止擦伤。

3、作业完成后做到工完料净，场地清洁。

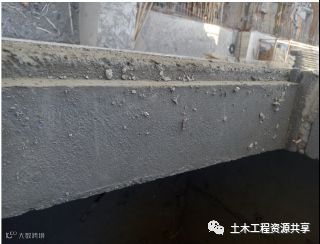

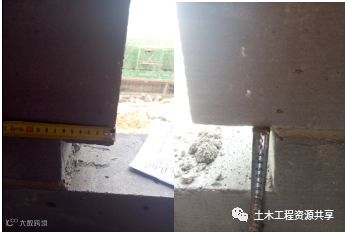

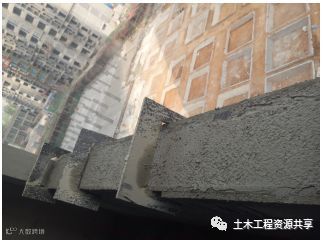

后浇窗台压顶标准做法
