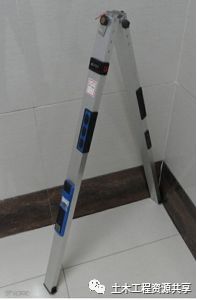

图1-1检测尺外观图

检测尺为可展式结构，合拢长1m，展开长2m。用于1m检测时，推下仪表盖。活动销推键向上推，将检测尺左侧面靠紧被测面，（注意：握尺要垂直，观察红色活动销外露3-5mm，摆动灵活即可。）待指针自行摆动停止时，直读指针所指刻度下行刻度数值，此数值即被测面1m垂直度偏差，每格为1mm。2m检测时，将检测尺展开后锁紧连接扣，检测方法同上，直读指针所指上行刻度数值，此数值即被测面2米垂直度偏差，每格为1mm。如被测面不平整，可用右侧上下靠脚（中间靠脚旋出不要）检测。

靠尺的五种使用方法（视频）

▼

1.1墙面垂直度检测

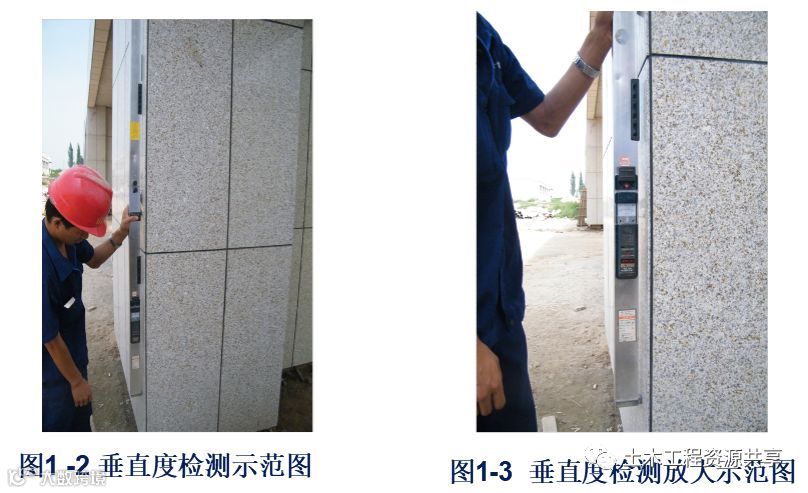

手持2m检测尺中心，位于同自己腰高的墙面上，但是，如果墙下面的勒脚或饰面未做到底时，应将其往上延伸相同的高度。参照示范图1-2，图1-3进行检测。（砖砌体、混凝土剪力墙、框架柱等结构工程的垂直度检测方法同上）。

当墙面高度不足2m时，可用1m长检测尺检测。但是，应按刻度仪表显示规定读数，即使用2m检测尺时，取上面的读数；使用1m检测尺时，取下面的读数，参见示范图1-4。

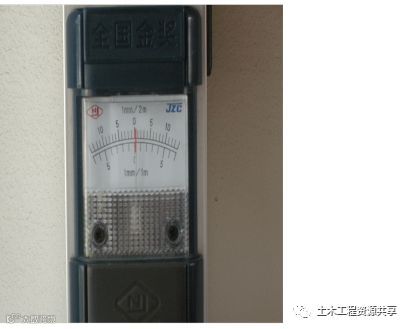

图1-4  垂直度刻度仪表示范图

 对于高级饰面工程的阴阳角的垂直度也要进行检测。检测阳角时，要求检测尺离开阳角的距离不大于50㎜；检测阴角时，要求检测尺离开阴角的距离不大于100㎜，当然，越接近代表性就越强。

1.2墙面平整度检测

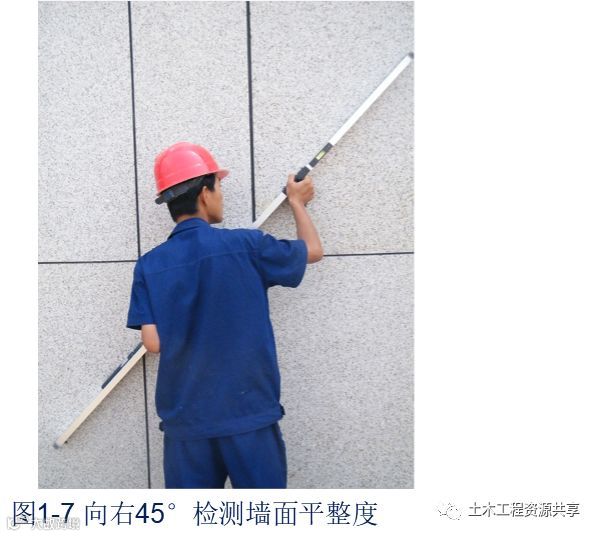

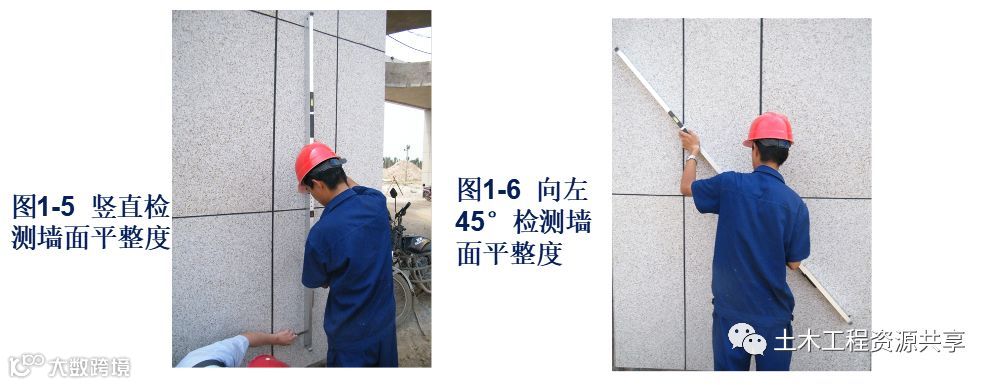

     检测墙面平整度时，检测尺侧面靠紧被测面，其缝隙大小用契形塞尺检测（参照2.4契形塞尺）。每处应检测三个点，即竖向一点，并在其原位左右交叉45°各一点，取其三点的平均值。参照示范图1-5，图1-6，图1-7进行检测。

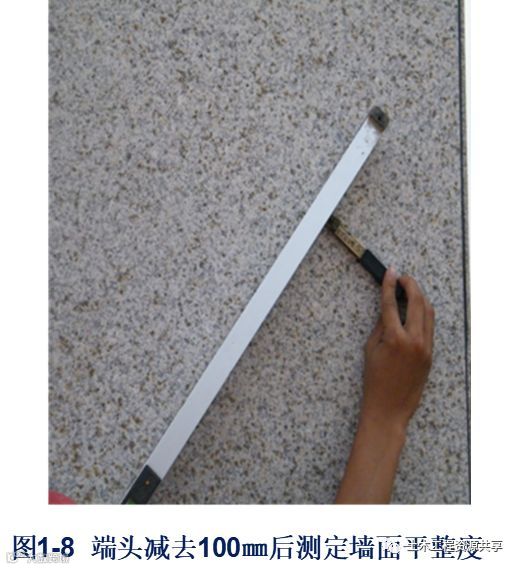

平整度数值的正确读出，是用楔形塞尺塞入缝隙最大处确定的，但是，如果手放在靠尺板的中间，或两手分别放在据两端1／3处检测时，应在端头减去100㎜以内查找最大值读数；参照示范图1-8进行检测。

如果将手放在检测尺的一端检测时，应测定另一端头的平整度，并取其值的1／2作为实测结果。（砖砌体、混凝土剪力墙等结构工程的平整度度检测方法同上，所不同的是受检混凝土柱子的正面及侧面，各斜向检测两处平整度）。

1.3地面平整度检测

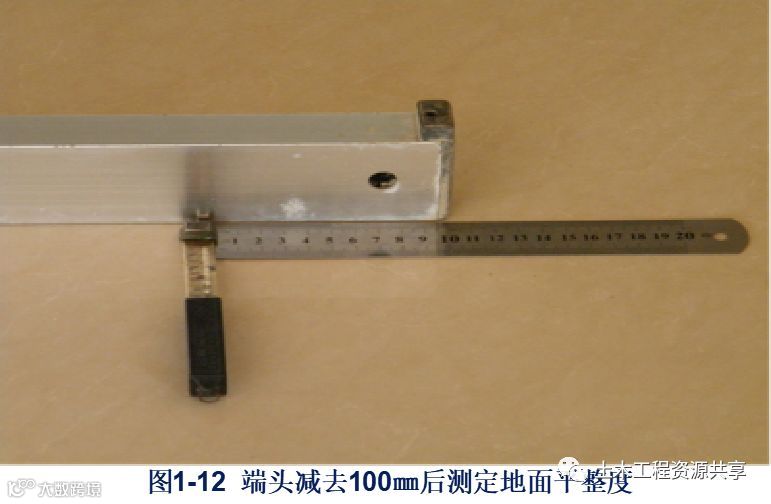

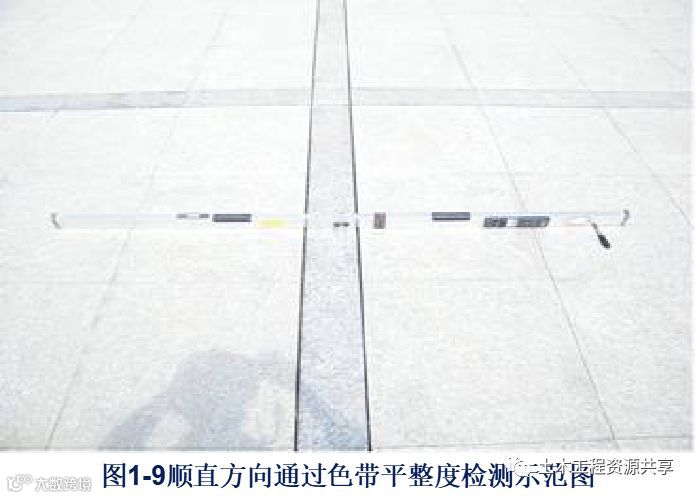

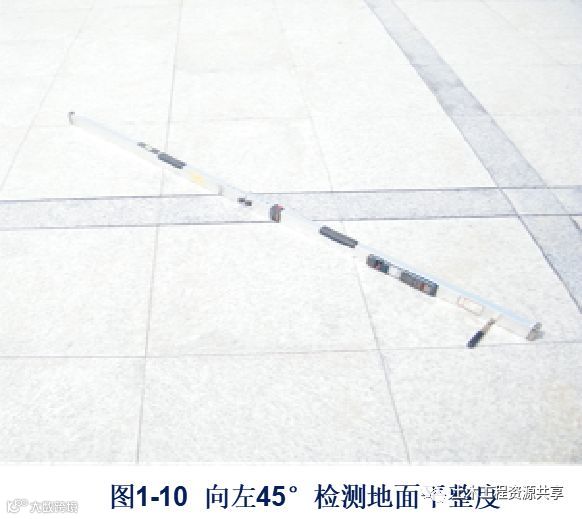

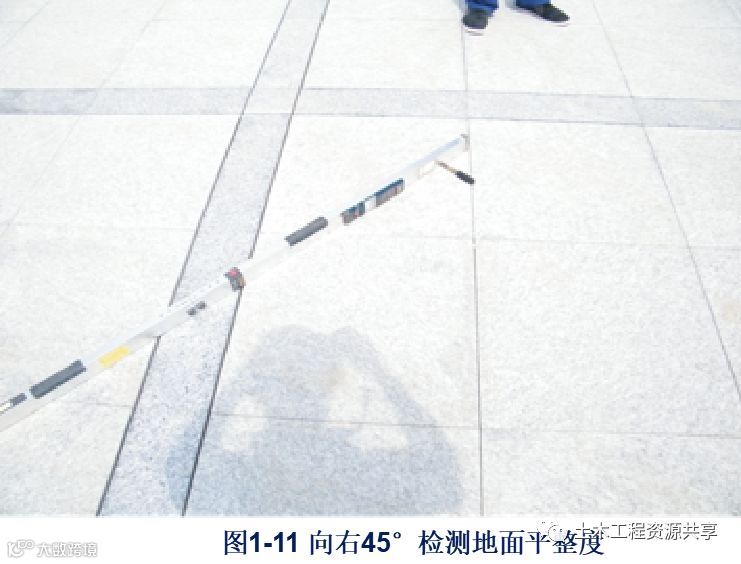

检测地面平整度时，与检测墙面平整度方法基本相同，仍然是每处应检测三个点，即顺直方向一点，并在其原位左右交叉45°各一点，取其三点的平均值。其他等方法参照1.2条进行检测。所不同的是遇有色带、门洞口时，应通过其进行检测。参照示范图1-9，图1-10，图1-11，图1-12进行检测。

1.4水平度或坡度检测

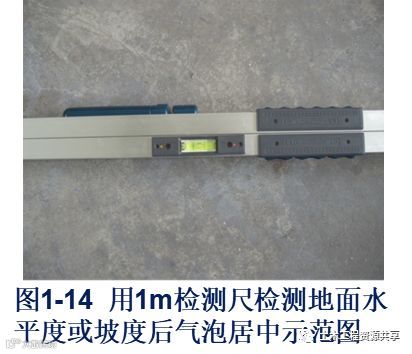

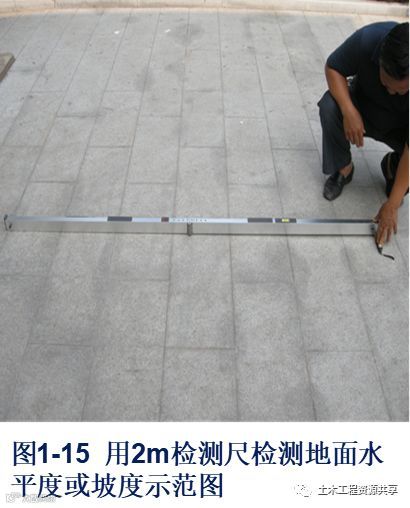

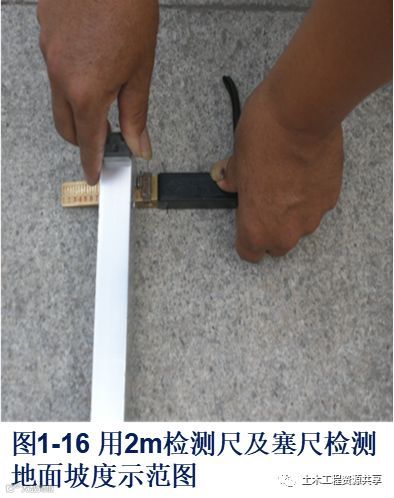

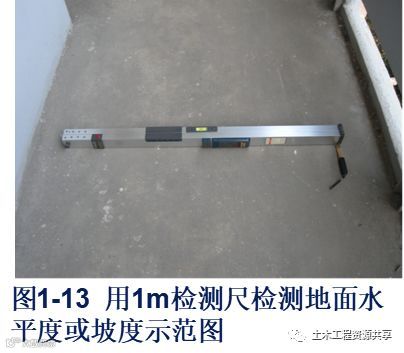

     视检测面所需要使用检测尺的长度，来确定是用1m的，还是用2m的检测尺进行检测。检测时，将检测尺上的水平气泡朝上，位于被检测面处，并找出坡度的最低端后，再将此端缓缓抬起的同时，边看水平气泡是否居中，边塞入楔形塞尺，直至气泡达到居中之后，在塞尺刻度上所反映出的塞入深度，就是该检测面的水平度或坡度。参照示范图1-13，图1-14，图1-15，图1-16检测。还可利用检测尺对规格尺寸不大的台面，或长度尺寸不大的管道水平度、坡度进行检测。

1.5仪表指针偏差校正方法

     垂直检测时，如发现仪表指针数值偏差，应将检测尺放在标准器上进行校对调正，标准器可自制、将一根长约2.1米水平直方木或铝型材，竖直安装在墙面上，由线坠调正垂直，将检测尺放在标准水平物体上，用十字螺丝刀调节水准管“S”螺丝，使气泡居中。
