“样板引路”是施工现场质量管理的一项法宝，已在建筑工程中得以广泛应用，以中建八局某工程为例，现场看看施工过程中是如何实施样板制度的：工前样板、交底样板、操作样板、验收样板。

1、工前样板制度

即施工前按照规定在现场将本工程重要分部、分项工程及重要工序、工艺制作形成样板间(件)，在施工现场集中展示，实现质量标准样板化。

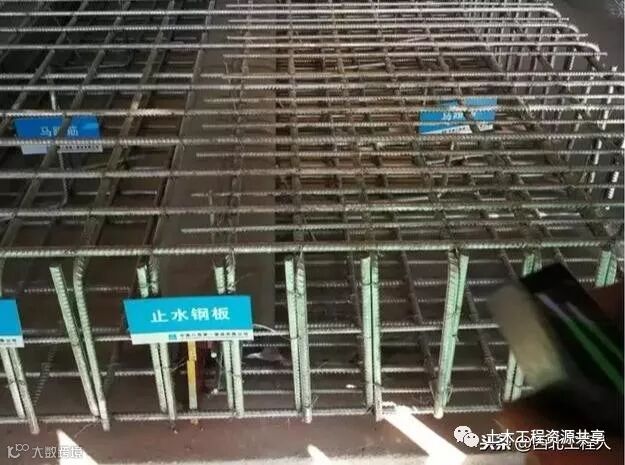

· 地下室底板钢筋绑扎的工前样板展示

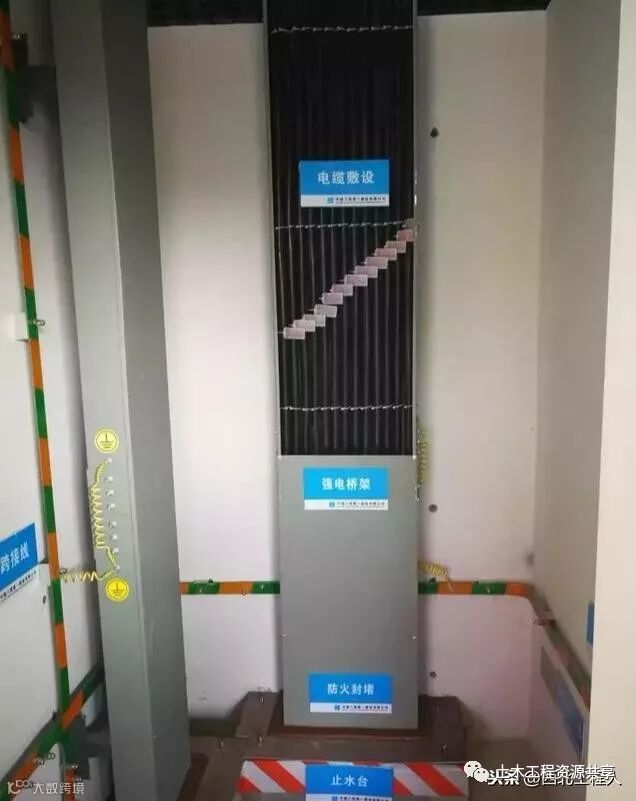

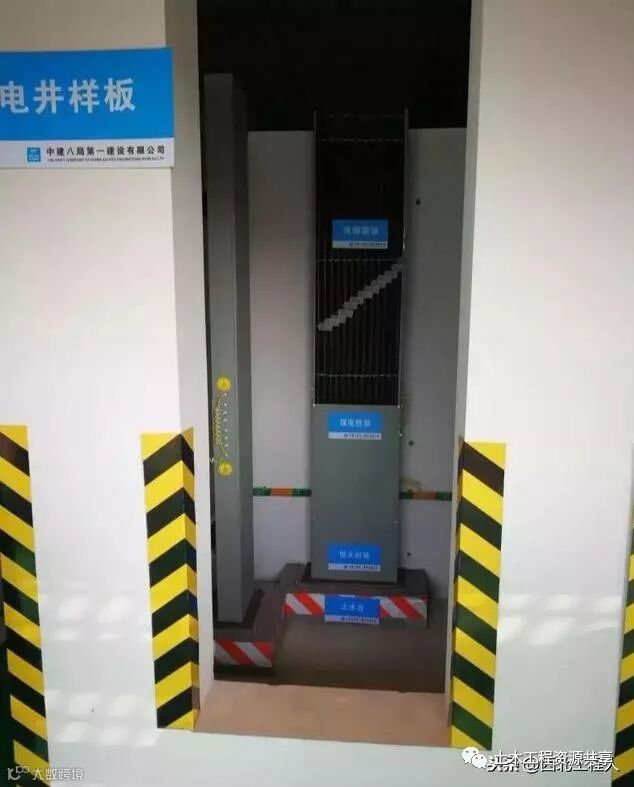

· 电井的工前样板展示

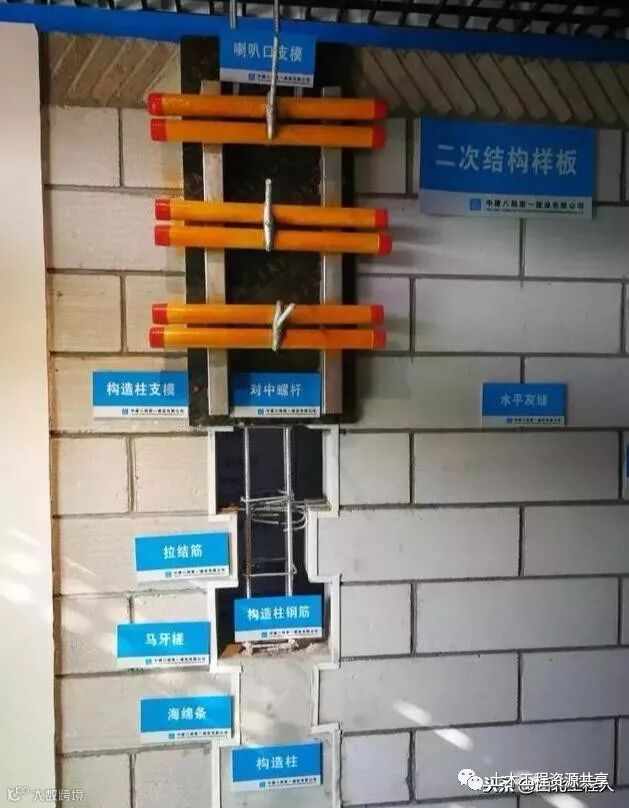

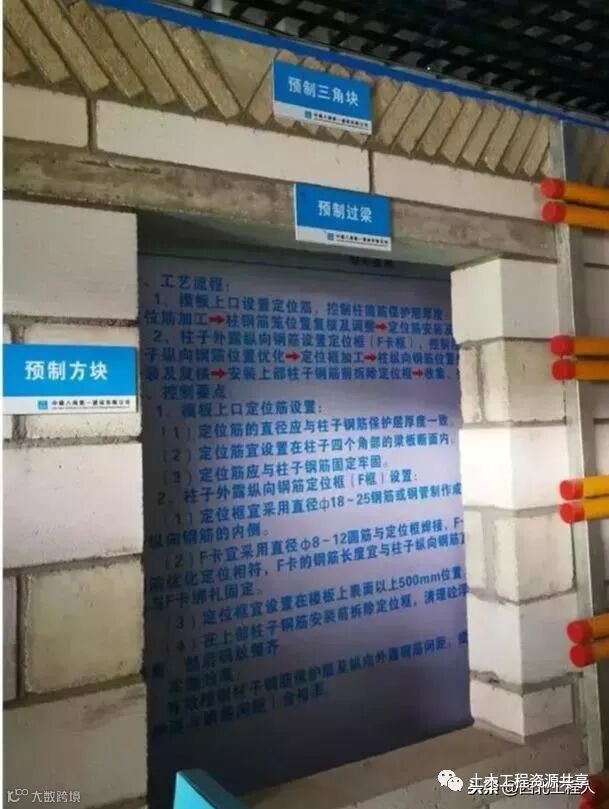

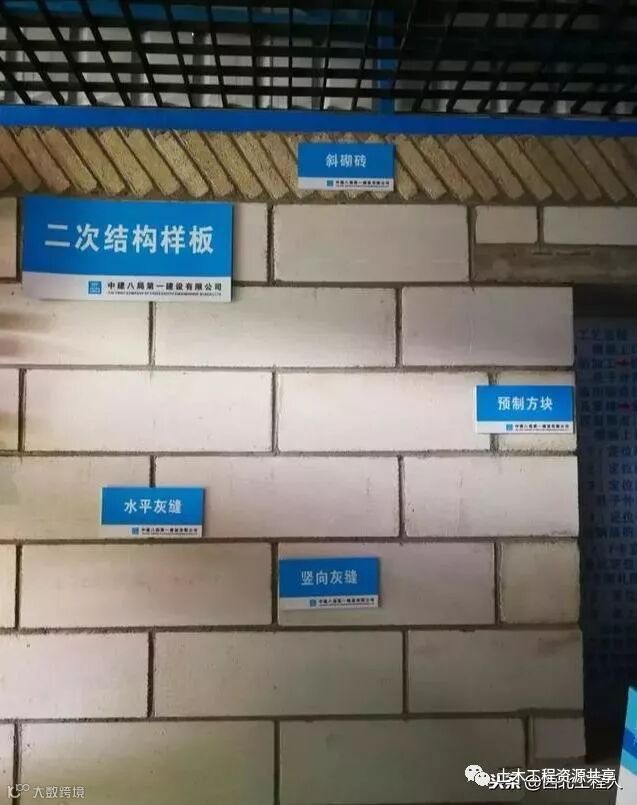

· 二次结构的工前样板展示

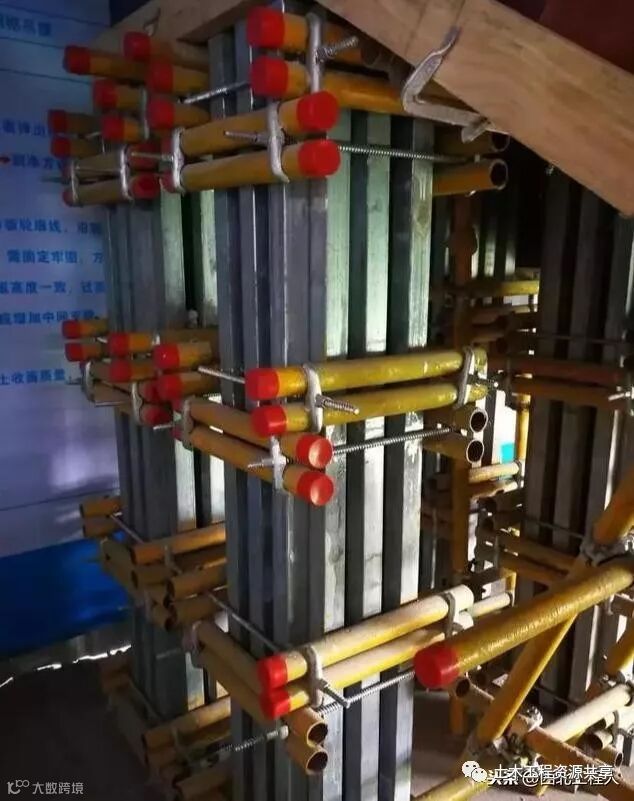

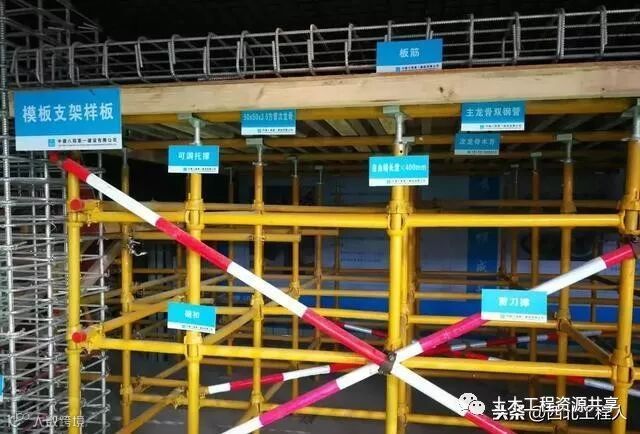

· 模板的工前样板展示

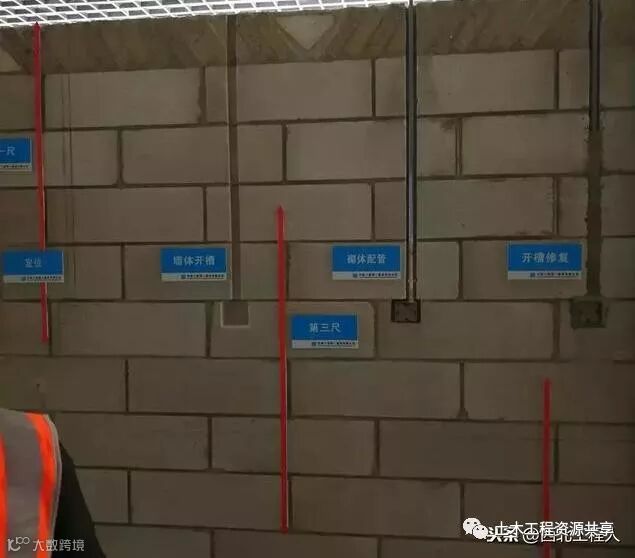

 填充墙墙体开槽的工前样板展示

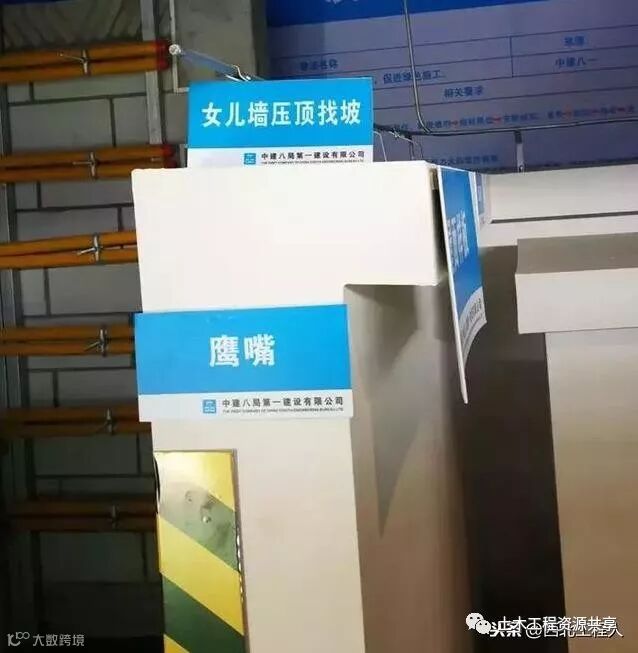

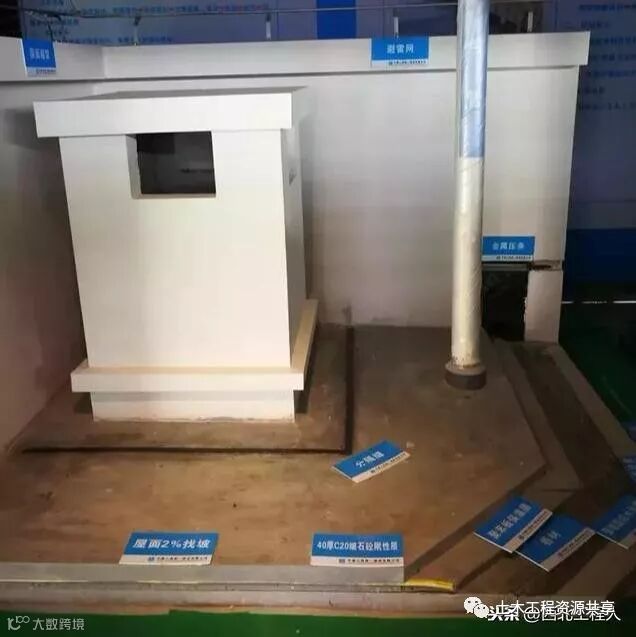

屋面工程的工前样板展示

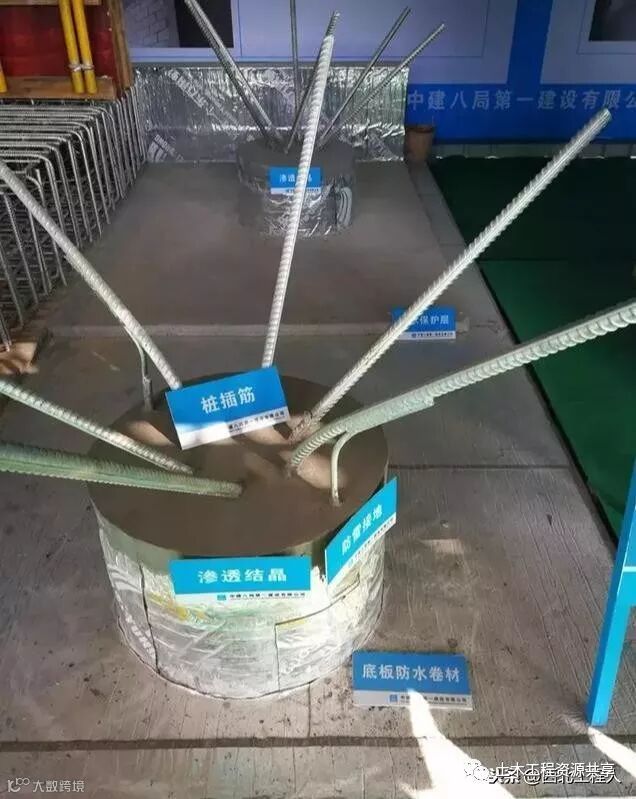

剪力墙和桩头防水的工前样板展示

2、交底样板制度

即质量技术交底前通过设置图片或文字来展示质量技术标准、成品保护措施、施工工艺等内容，实现交底可视化。

· 钢筋安装工程的交底样板

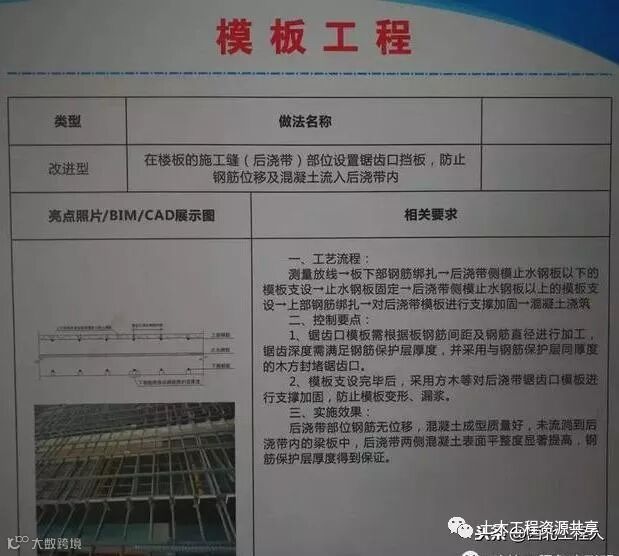

模板安装工程的交底样板

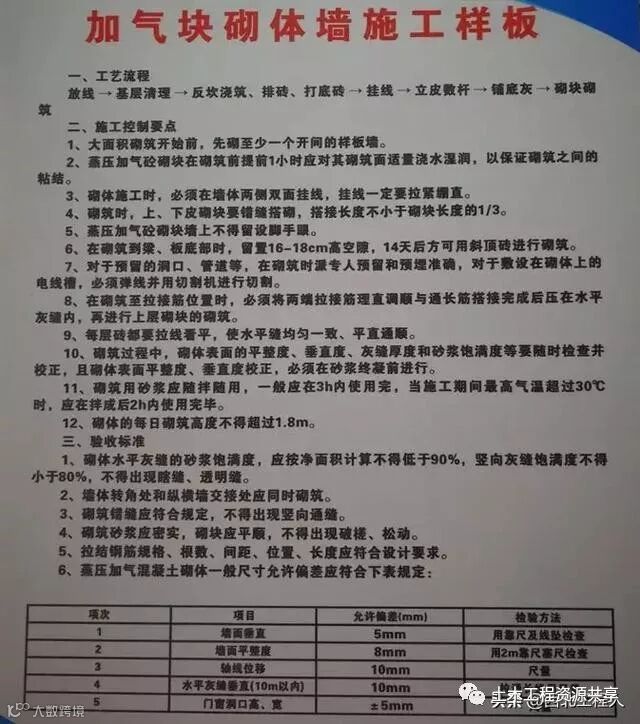

加气块砌体墙的交底样板

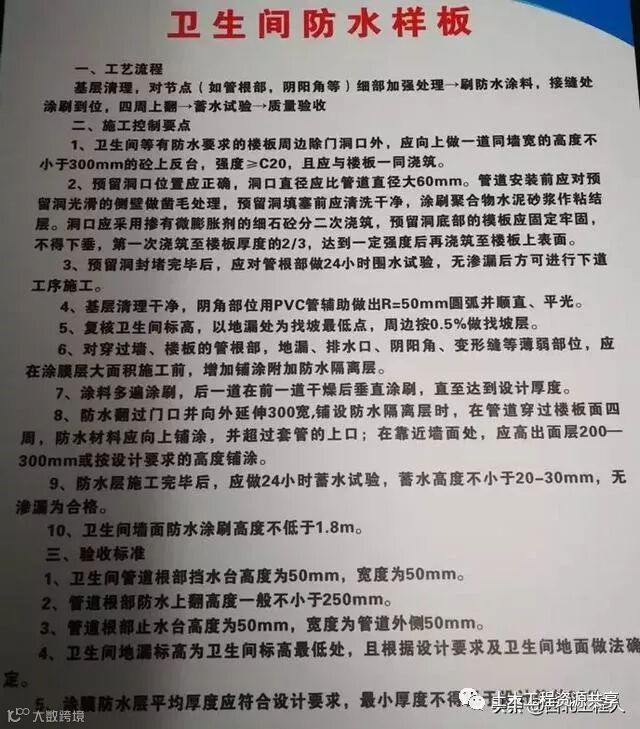

 卫生间防水的交底样板

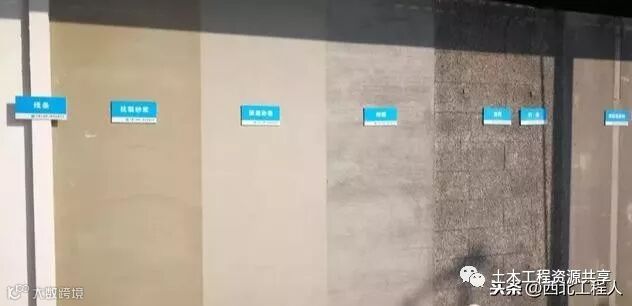

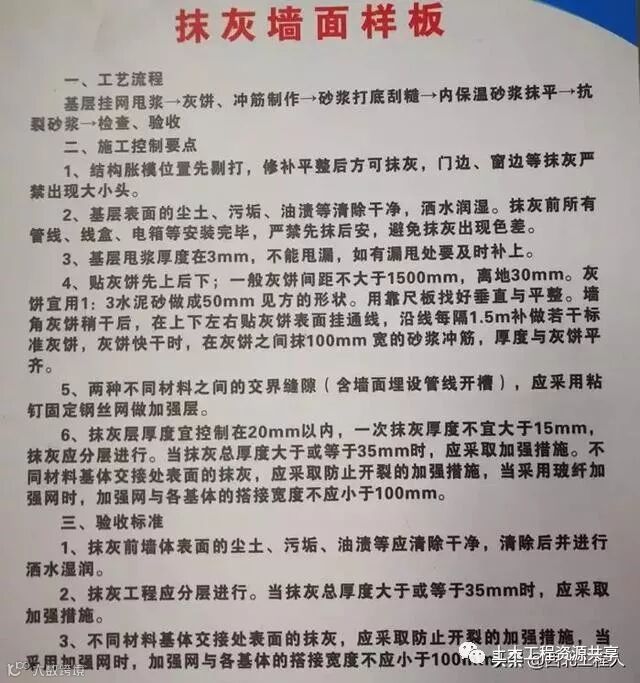

 墙面抹灰的交底样板

3、操作样板制度

即在分部分项工程大面积施工前，在工程实体中做出示范实物样板，展示相关工序、工艺等内容，实现操作过程精细化。

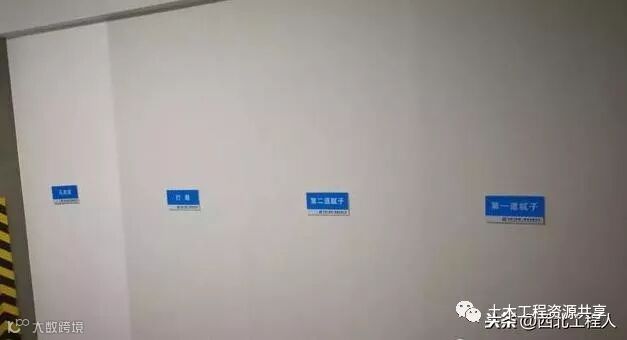

· 涂饰施工操作样板

· 抹灰施工操作样板

4、验收样板制度

即在分部工程验收或竣工验收前选择有代表性的楼层(标准层)施工至达到验收标准状态，使得工程参建各方具体掌握、清晰看到满足验收标准的实物状态，实现工程验收标准化。

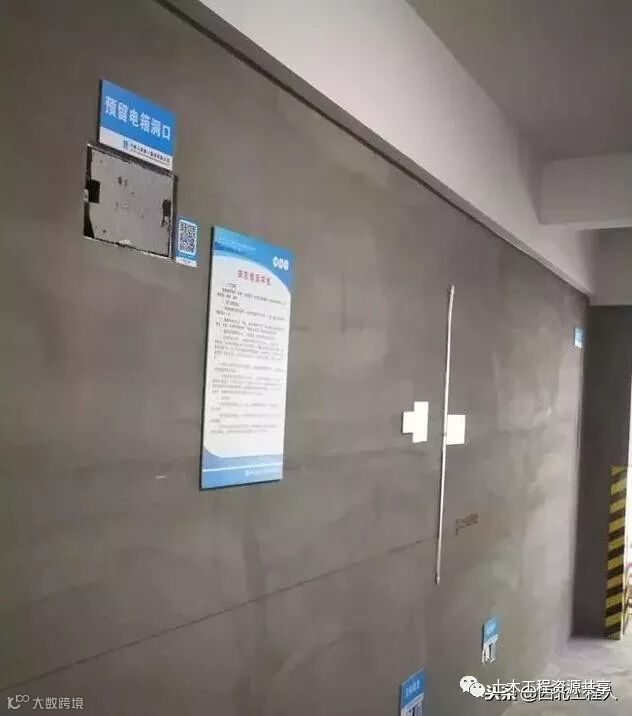

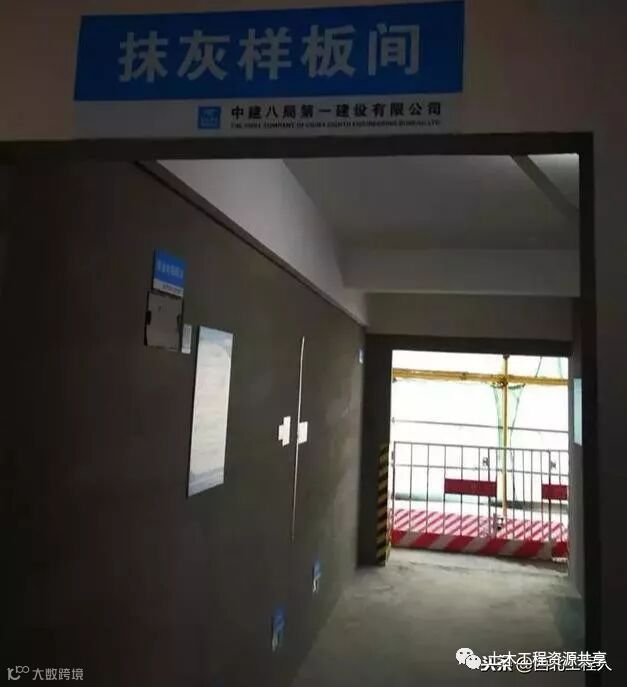

· 抹灰样板间

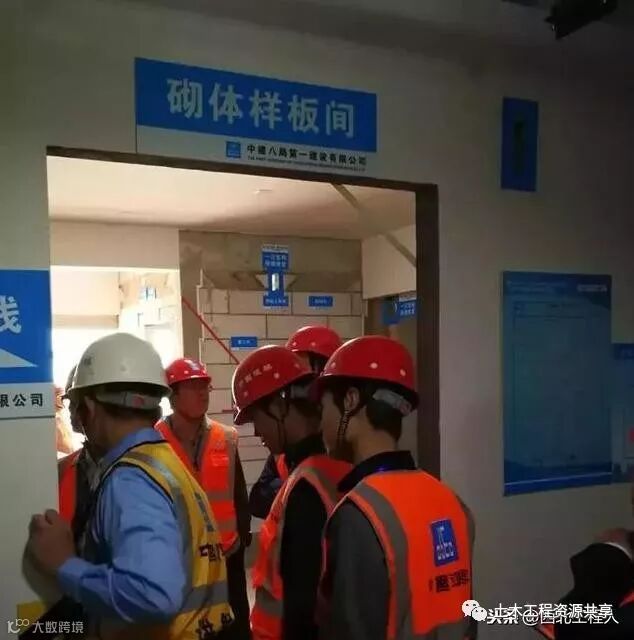

· 砌体样板间
