脚手架如何进行排布、如何绘制排布图？今天这篇文章希望能够对大家有所帮助。再次说明：脚手架方案编制和排布图绘制是技术负责人的工作职责，但安全员参与并提出合理化建议，安全员搞懂这些也会是很大的提升哦！

第一步、拿到施工图纸以后，确定主体结构使用的模板体系，从而确定脚手架內立杆和主体结构之间的距离，一般采用传统木模版施工，外架內立杆和主体结构之间的距离350mm左右。

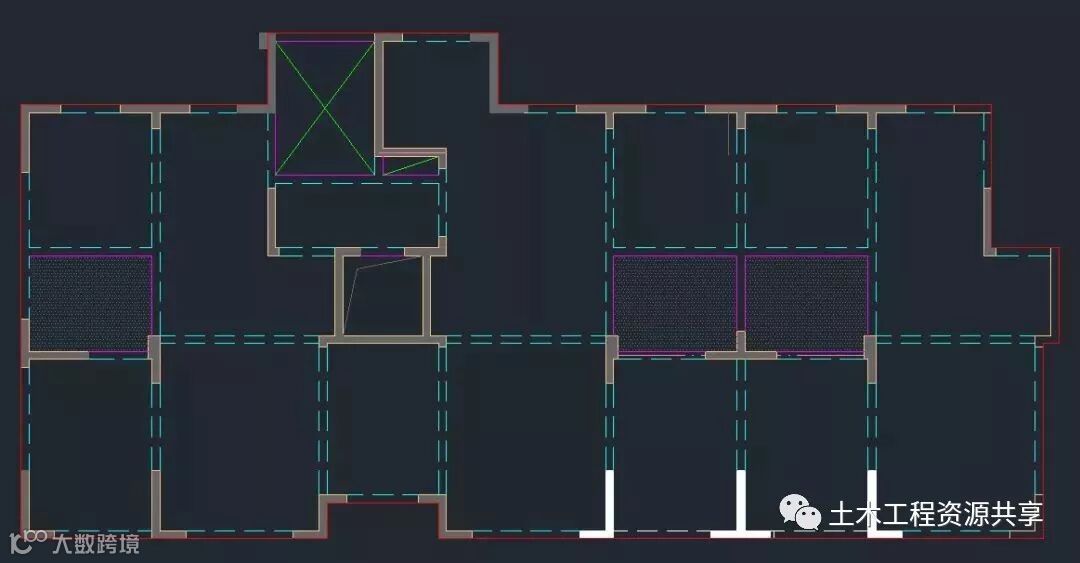

使用CAD画图，利用多线段（快捷方式PL），沿着建筑外墙边线画封闭线（空调板不需要考虑，直接穿过，图中红线即是所画封闭线框）。

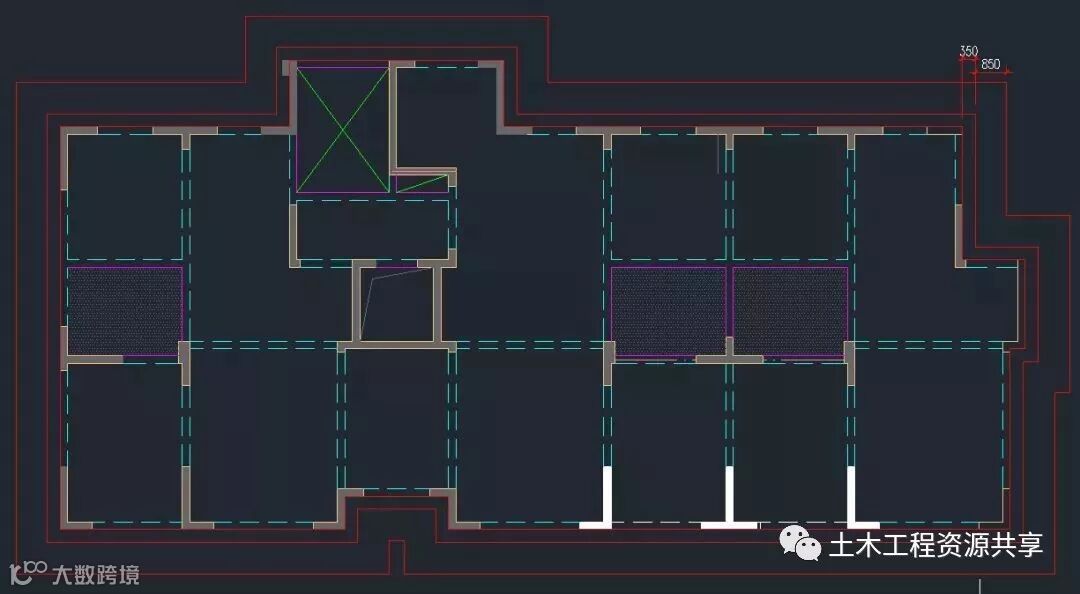

第二步、将该封闭线框向外偏移350mm（此距离为內立杆和主体结构之间距离）。然后将偏移后的线框，再次向外偏移一个架体的宽度（jgj130~2011里表格显示，架体宽度为1050~1300mm，实际施工中宽度850mm居多，此处按照850进行讲解）

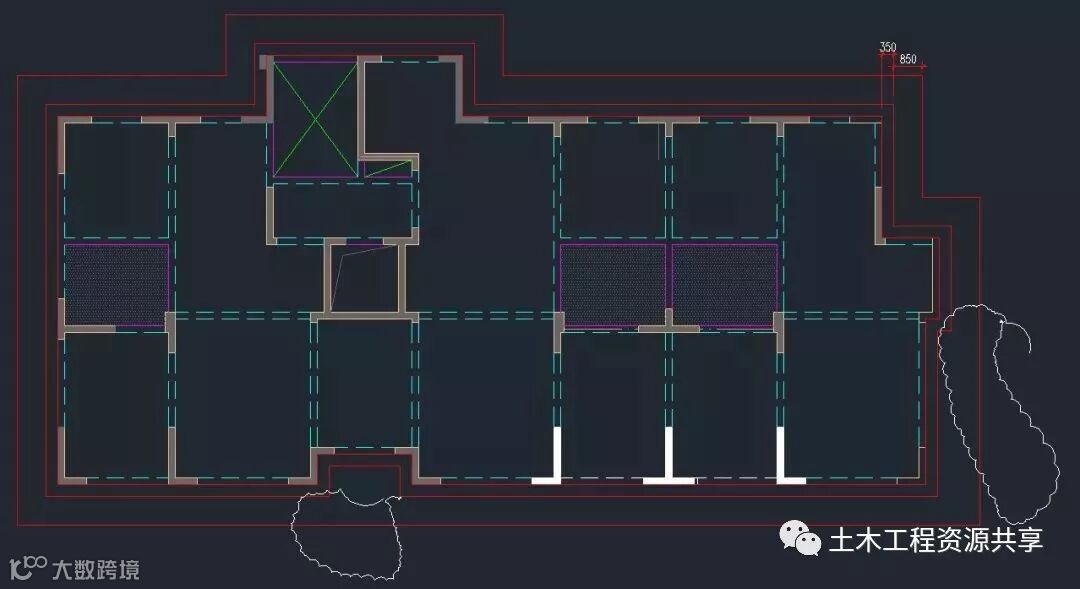

第三步、脚手架內立杆连线、外立杆连线，有错开比较狭小的部位可以直接拉通，不然搭设脚手架转角太多，会比较麻烦。对照上图，看下面这张图（云线圈住的地方直接拉通了，）。

第四步、为了方便外架剪刀撑排布，没有特殊情况的话，这里统一规定剪刀撑跨越5根立杆，也就是4个纵距。使用CAD测量工具，测量外架某一立面的长度（脚手架外立杆边线），如图所示，测量长度为28500

第四步、最重要的在这里，不要眨眼啊。我们一般做法，脚手架的纵距是1500mm，就用这个数据除以1500，得出的数就近凑到双数。具体计算如下：

28500➗1500=19。正好分成19个纵距，按照我们的双数跨原则，就近按照双数排版，即按照18个纵距，或者20个纵距计算，这里按照20个纵距计算，则在南立面脚手架立杆的纵距为：

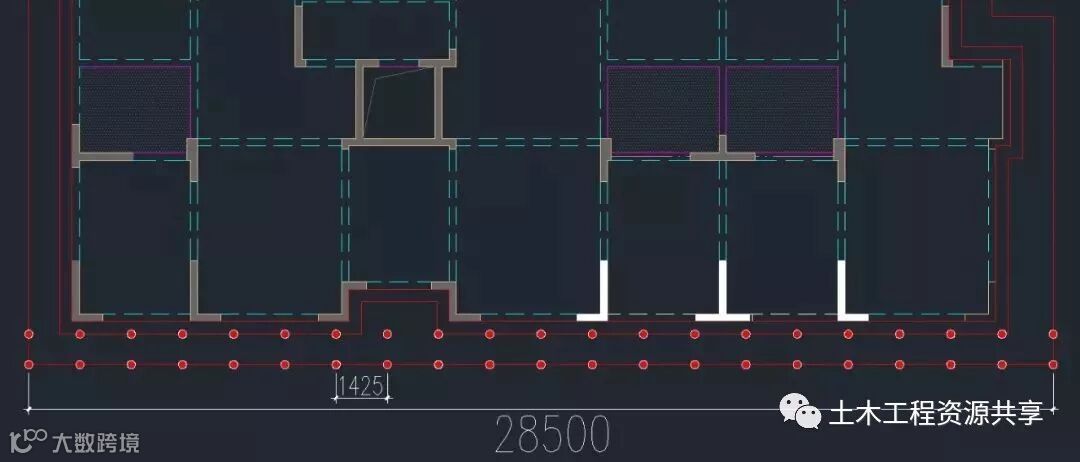

28500➗20=1425mm。所以南立面的纵距为1425mm。排版图见下：

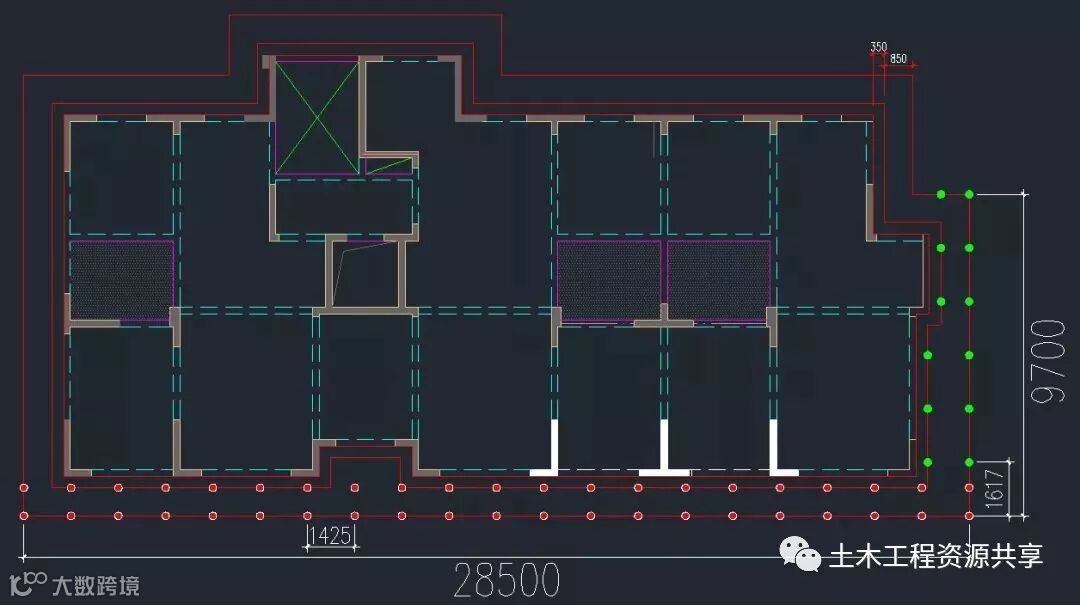

第五步、对西立面立杆进行排版。量取第一段立面长度为9700mm，则按照上面计算方法，初步计算分成多少跨:

9700➗1500=6.47。则按照双数原则，就近取6跨，按照6跨计算，则该立面的外架纵距为：

9700➗6=1617。所以，该立面的脚手架纵距为1617mm。排版图见下：

第六步、对其他较长立面进行排版，原理同上：双数！

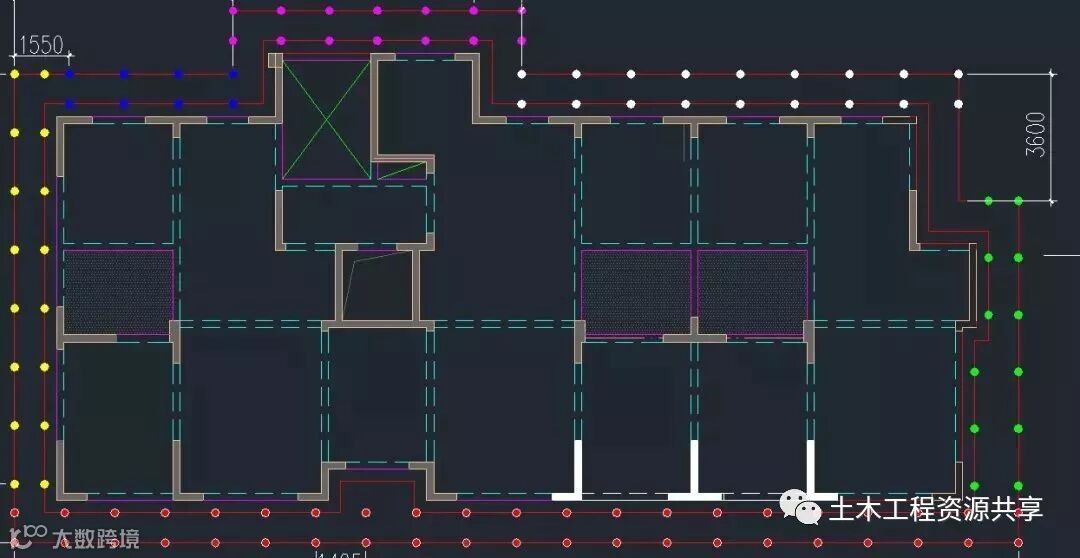

第七步、对比较短的立面进行排版。较短的立面，比如说不足4个纵距的立面，则无需再刻意遵守双数的原则，直接随意均分即可。比如下图黄色云线内的西立面。

第八步、计算立杆根数。CAD上量取该立面长度为3600mm。则方便排版为原则排版如下：

3600➗3=1200mm，该部位直接用之字撑（或者叫做半个剪刀撑）代替剪刀撑。排版图如下：

第九步、对其他小立面进行相同原理的排版。

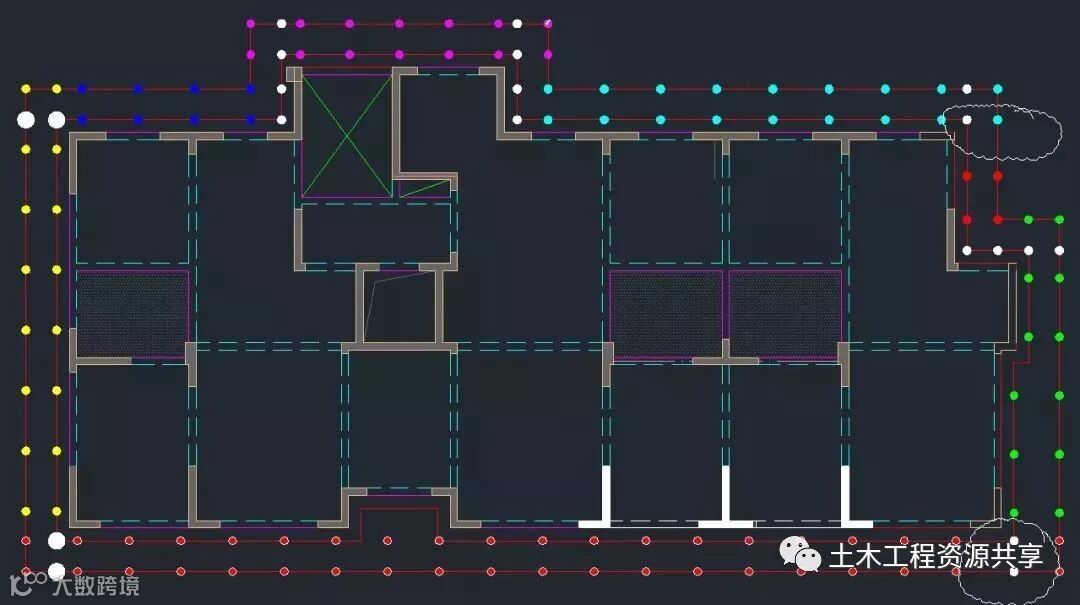

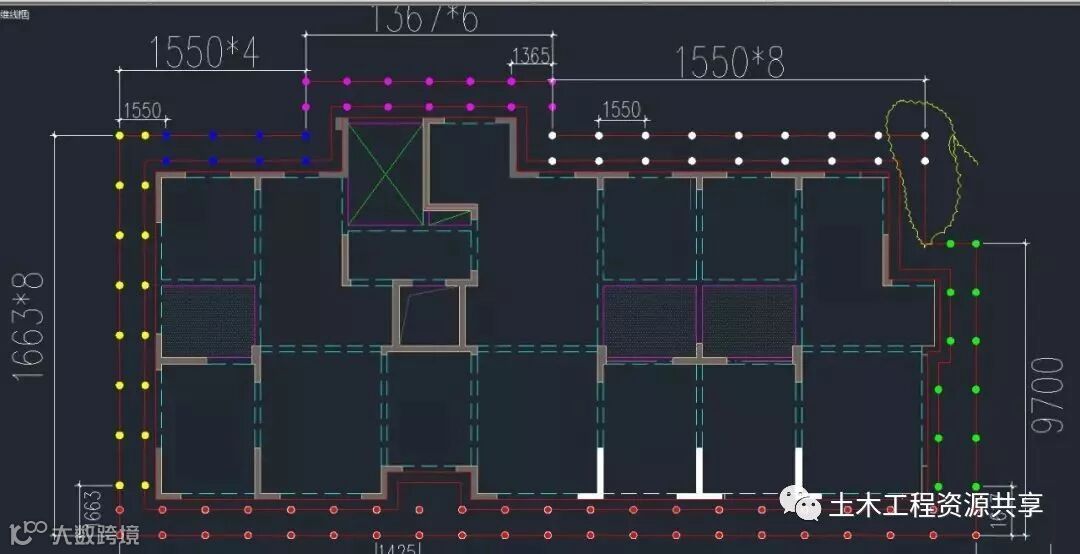

第十步、对外架转角部位进行“井字架”处理。也就是说，转角部位，必须有立杆。对比上图，再看下图，增加的立杆（图中白色的圆点）如下：

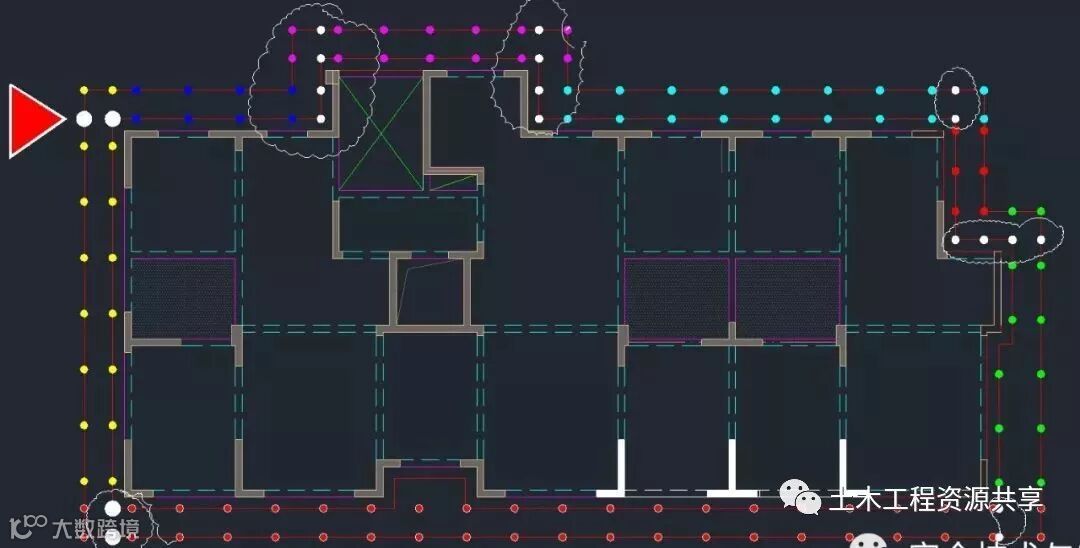

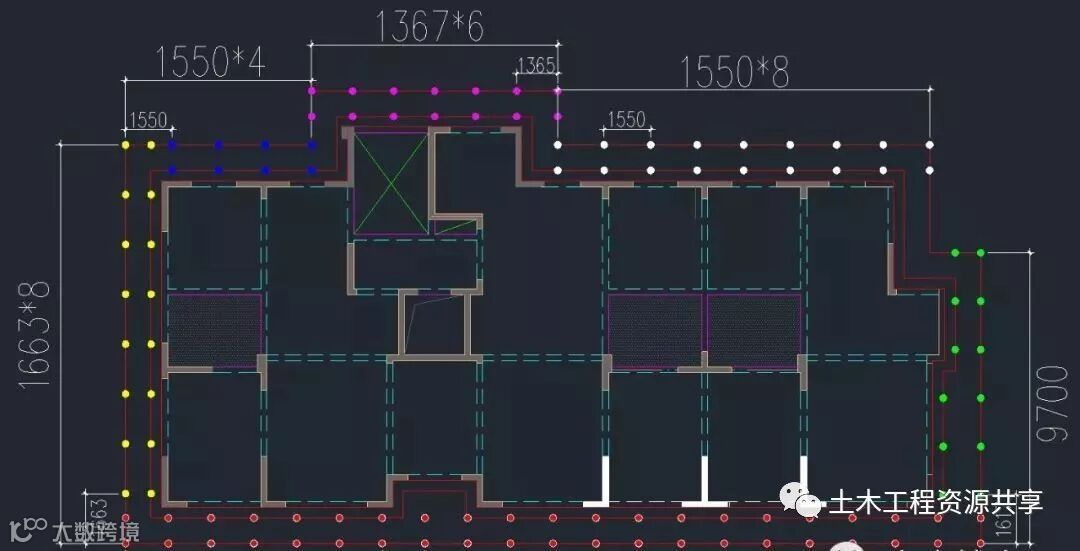

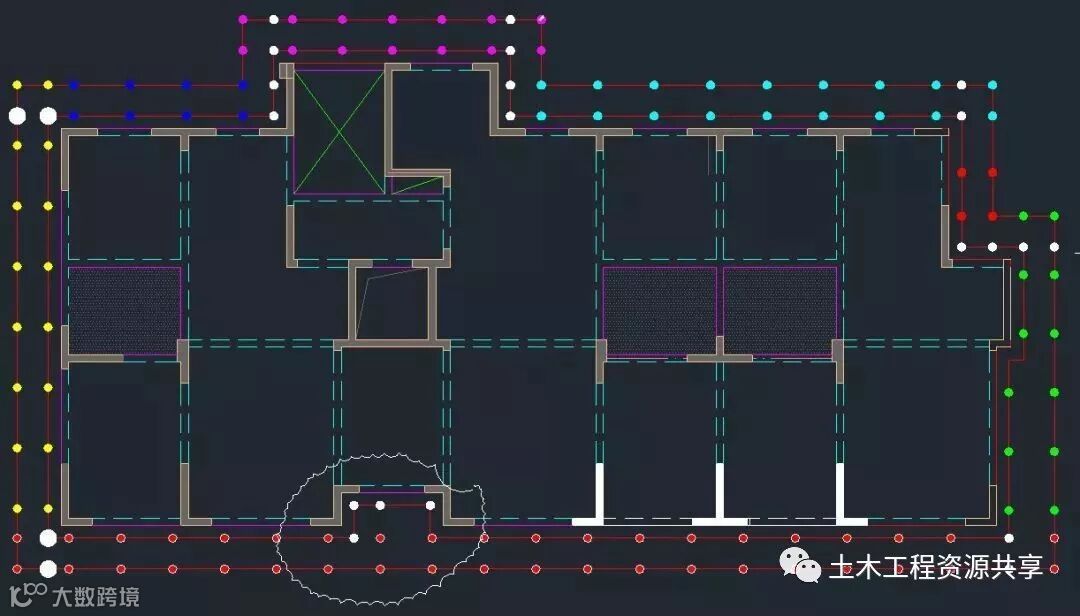

第十一步、对特殊转角井字架简化。即相邻特别近的两根立杆，可以简化去掉其中一根（为了保证井字架，一般保留角部立杆），对照下图云线内立杆，和上图相对应位置，看出减少的立杆位置。

第十二步、对凹进去位置补充优化立杆（对照下图云线内立杆排布和上图的不同）。

第十四步、排版完成。如果遇到 特殊节点，比如电梯层站平台、悬挑卸料平台等脚手架断开部位，则 断开两侧外架 分别按照上述方法进行排版。

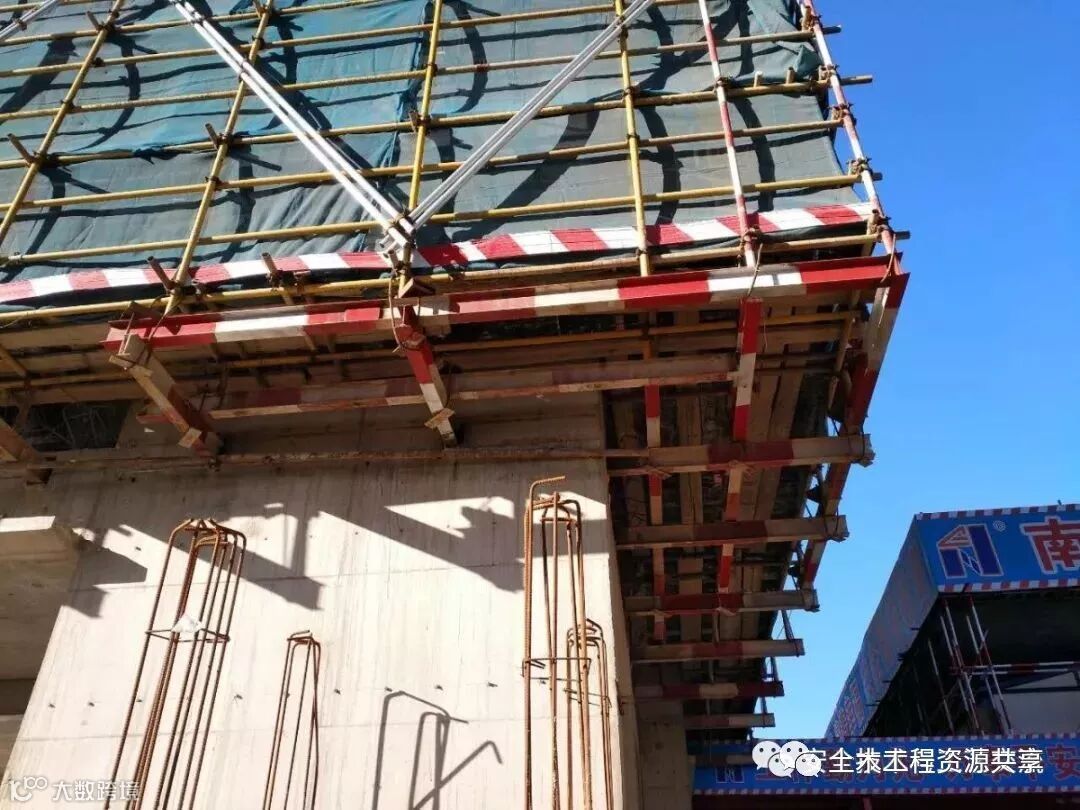

实践证明，悬挑脚手架，先进行立杆排版，再根据立杆排版位置，优化处理工字钢排版，这样会比较容易。

我们根据实践总结，对外架排版汇总成以下5个原则：

1、剪刀居中：剪刀撑交叉在立杆上（要求见130-2011）。

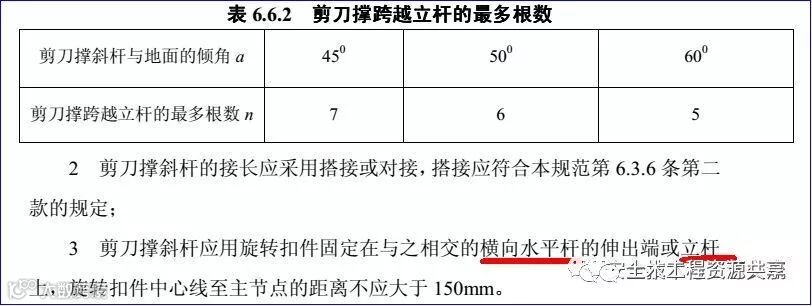

JGJ130-2011第6.6.2，第3条这么规定：

也就是说，剪刀撑要么交叉在小横杆上，要么交叉在立杆上。相比来说，交叉在立杆上美观、方便、安全。

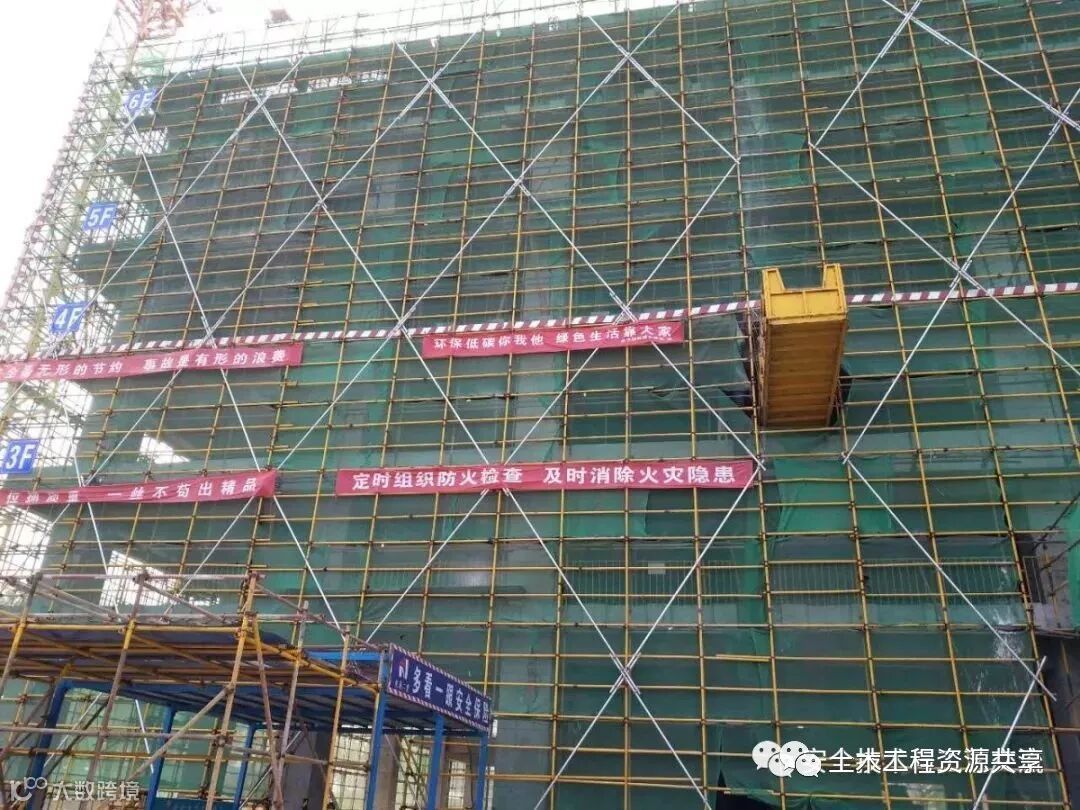

2、独立搭设：料台、电梯部位横杆独立，不设置剪刀撑或者单独设置剪刀撑。

这样设置的目的，是为了以后安装料台和搭设层站平台方便，省去后期拆除横杆甚至对钢管进行切割的浪费。

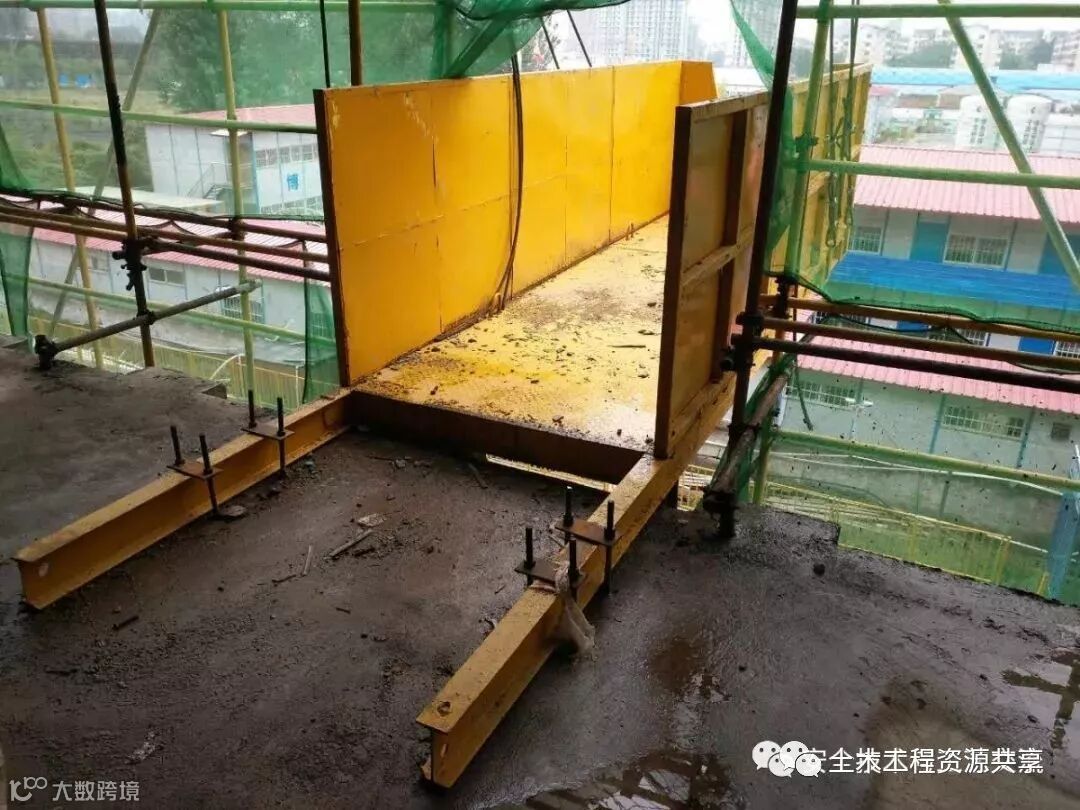

当然，做出这种设计也是要提前优化的，比如将传统料台进行提前改进优化：

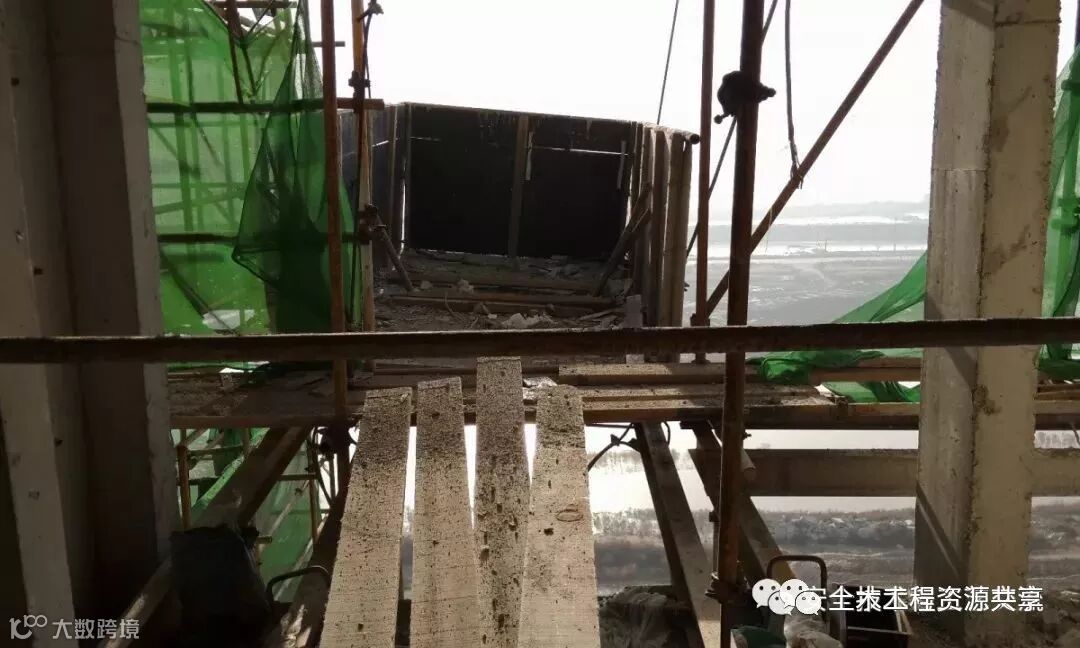

优化前料台（下）

优化后料台（上）

3、双数优先：较宽的立面，立杆间距等距平分（跨距可以在1500左右），分为双数跨

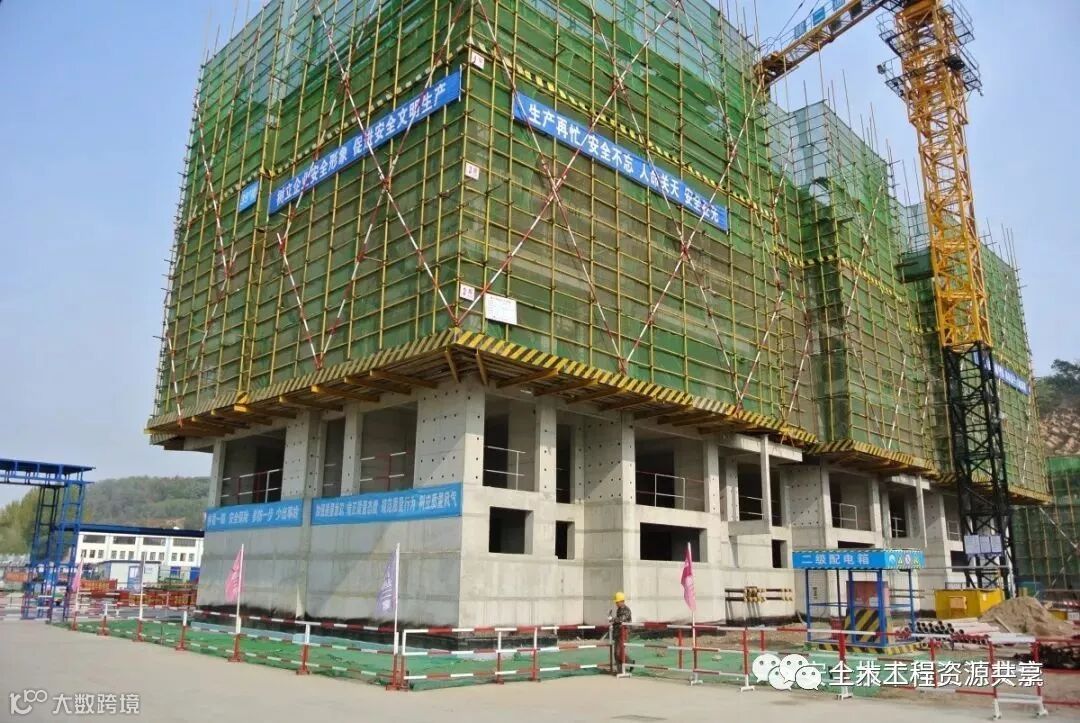

纵距在每一立面上保证相同，不同立面上的纵距可以微调，主要是为了考虑在该立面将立杆纵向跨数布置成双数。实际搭设效果美观。

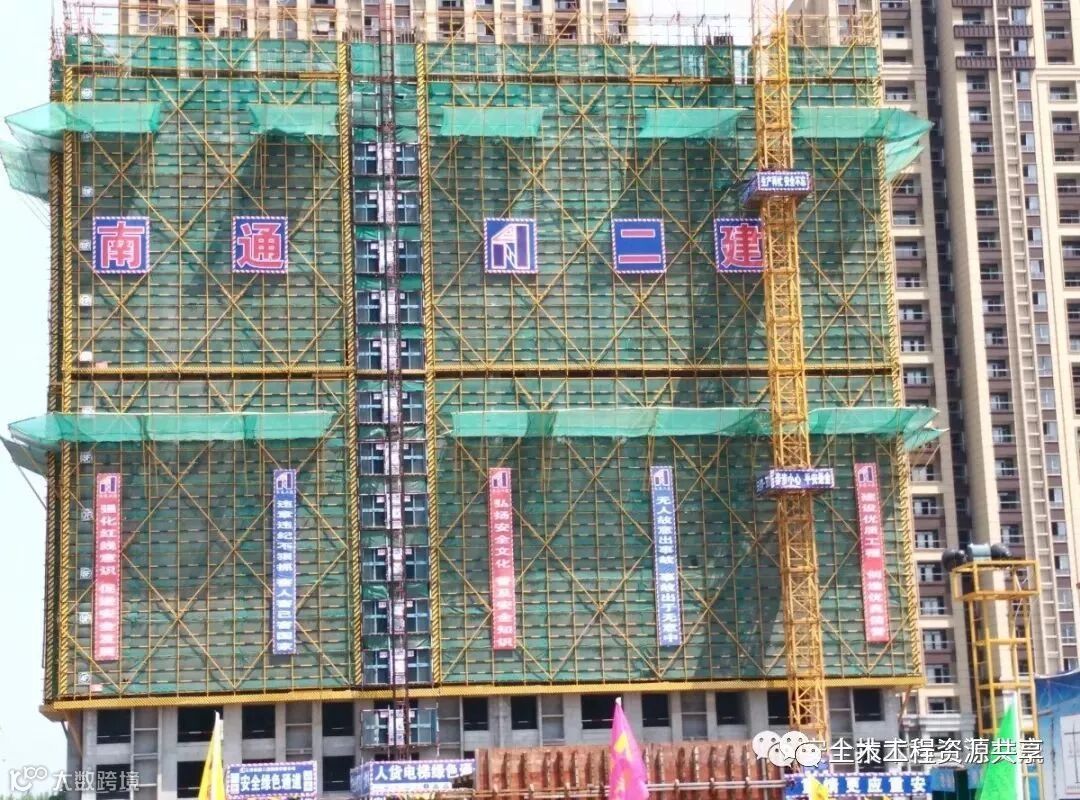

4、剪刀同跨：剪刀撑的跨越的跨数相同，一般同为4跨，保证剪刀撑顶部齐平。

也就是说，一个面的剪刀撑数量，要么是整数，要么半数（即允许有半个剪刀撑存在）

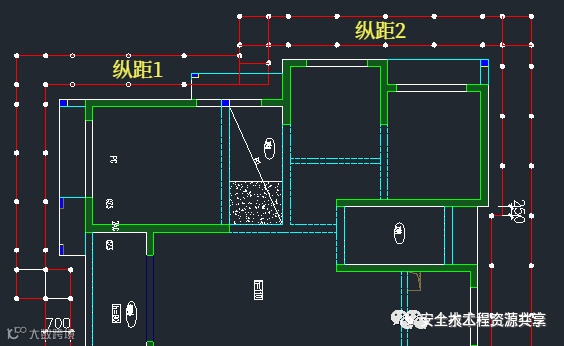

5、转角越杆：角部开始第二根立杆的位置，从角部立杆量过来，不用考虑转角部位内立杆。

图中红白立杆属于垂直屏幕那个方向的内立杆和外立杆，而黄色立杆才是正对我们这个面的立杆
