【施工技术】图文并茂！防水施工全过程可视化交底，简便不简单!

一、基层清理

1、基层清理

卷材防水基层清理工作对于防水质量致关重要，将基层表面的灰尘和尖锐物清理干净，有利于防水卷材不被刺穿和粘接密实，有利于防水质量。

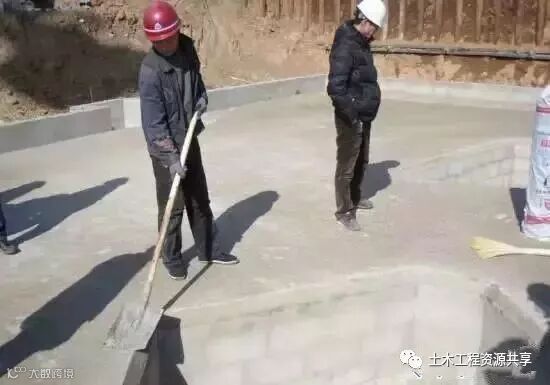

防水层基面清理　　

用锹清除尖锐物　　

2、基层清理

卷材防水基层清理工作对于防水质量至关重要，将基层表面的尖锐物、灰尘清理干净，有利于防水卷材不被刺穿和粘接密实，有利于防水质量。

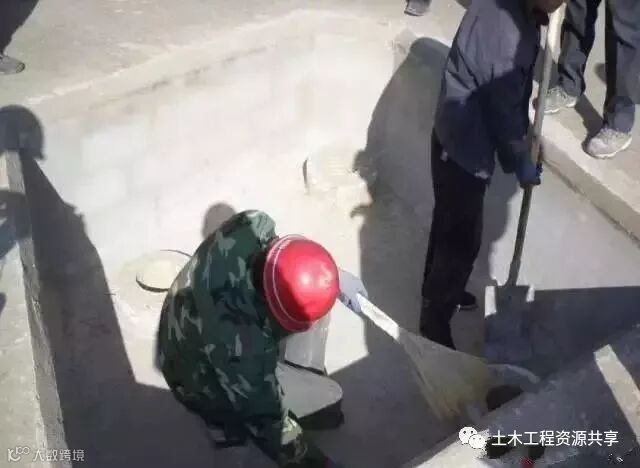

将基面凸出物、灰尘清理干净　　

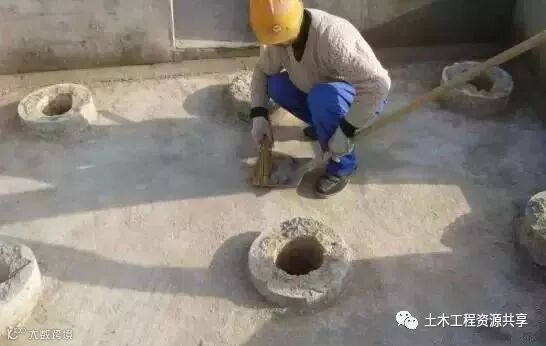

清理桩头内部周边泥土　　

二、涂刷冷油

1、防水基层冷底子油施工

将基层表面清理干净后，喷涂冷底油。冷底子油喷刷要求均匀一致，不能露底，确保防水卷材与基层粘接密实。

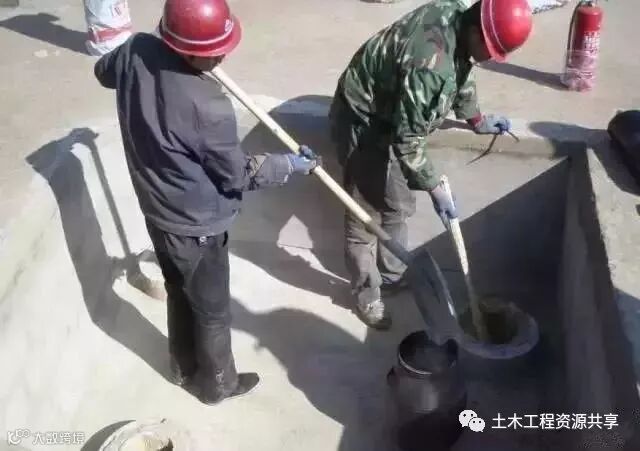

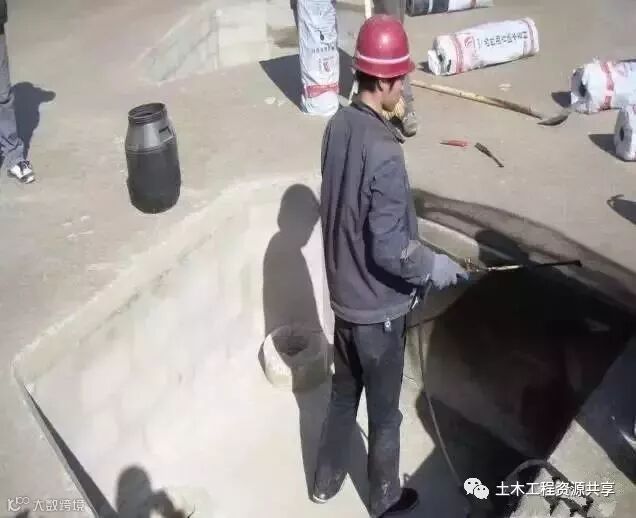

防水基层喷刷冷底子油　　

露底补喷喷刷要均匀　　

三、附加层施工

1、防水卷材下料。

用于附加层防水卷材一般使用厚度3mm。宽度要求每边有250mm，这样下料时宽度正好是1/2卷材高度，可将整卷卷材放开对折后切割开一分为二，切割成2个宽度为500mm，用于附加层施工。

将整卷卷材放开对折，按折线切割　　

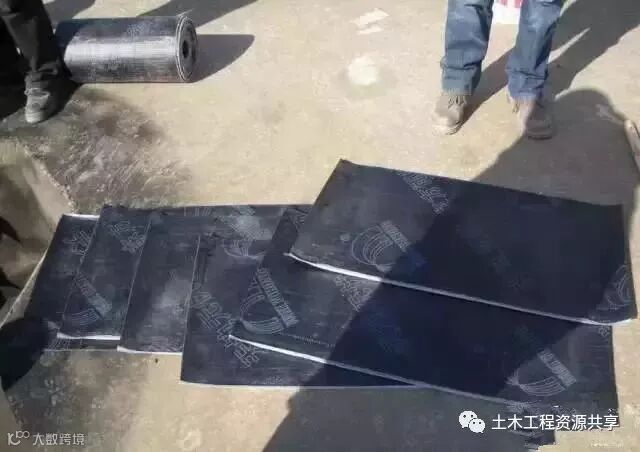

切割成2个宽度500mm　　

2、依据现场实际量尺，进行防水卷材下料

按现场实际量尺　　

按需要进行下料　　

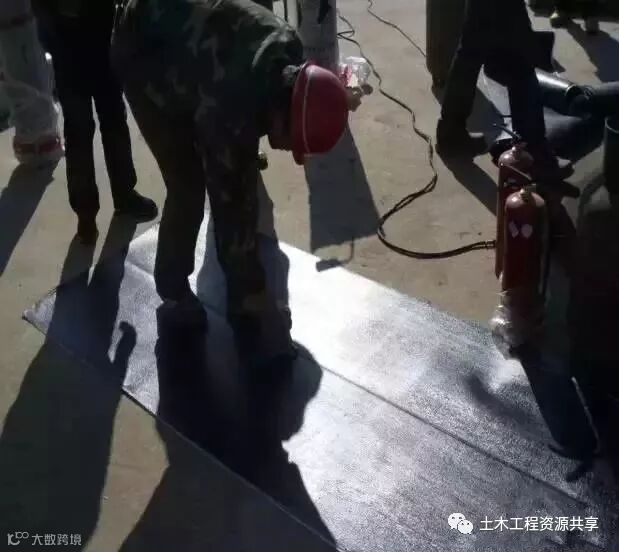

铺贴卷材 粘贴卷材　　

过程中监控　　

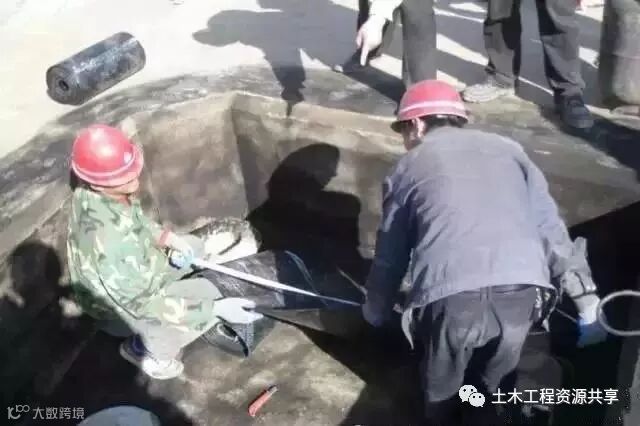

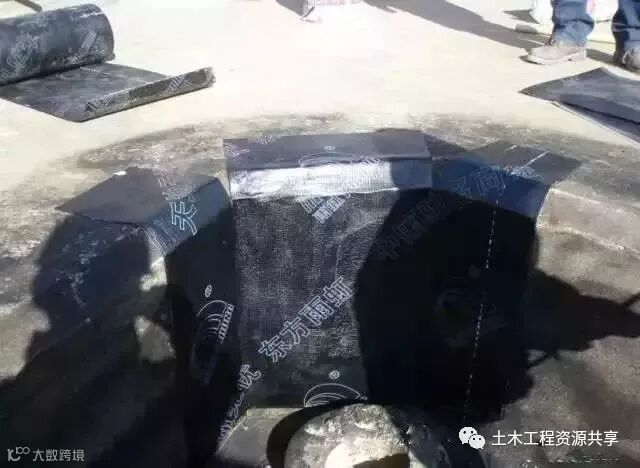

3、角部附加层施工，与基层粘贴密实

两个角部距离较近时，用整幅卷材

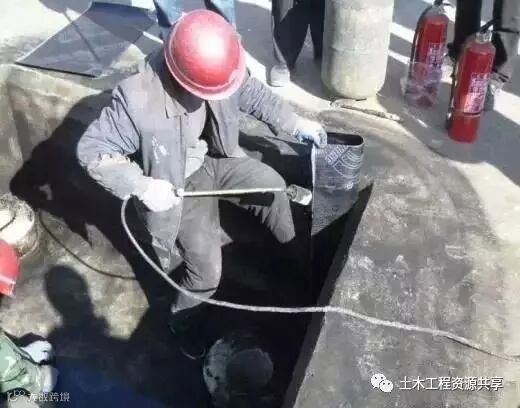

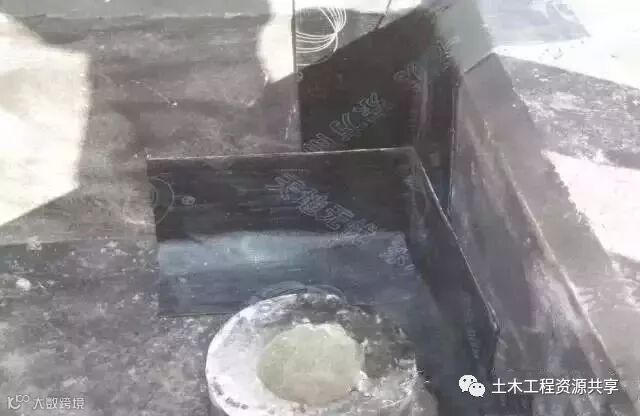

承台阴角做法　　

4、角部附加层施工及效果

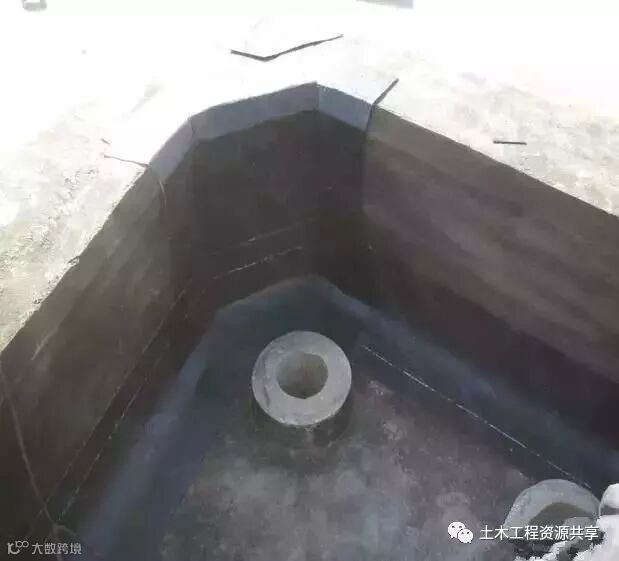

立面与底面阴角部效果　　

承台顶部阳角效果　　

承台完成附加层效果　　

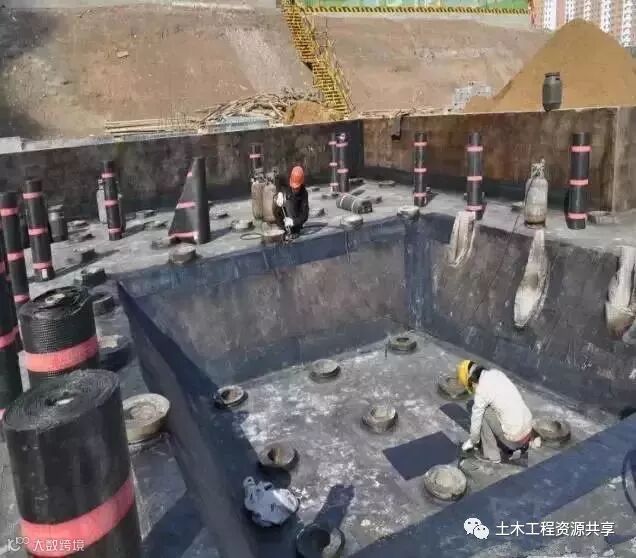

5、桩基承台、地梁及独立基础防水施工

承台、桩头附加层施工，宜分区域施工附加层后，再施工面层防水层。　

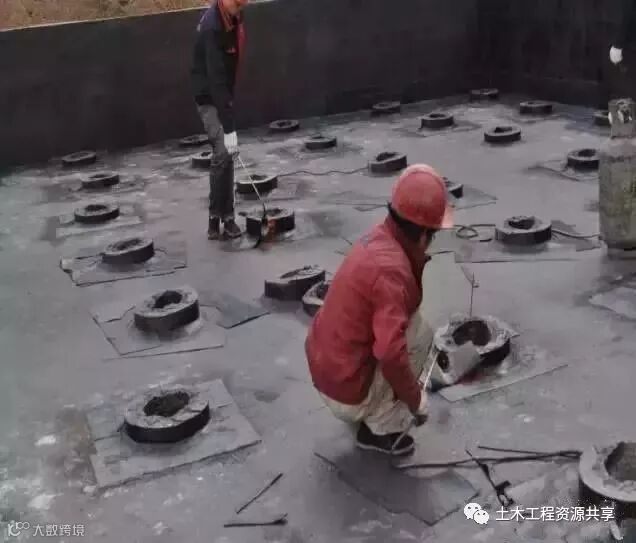

基础施工完附加层后，再施工面层防水层　　

四、防水层施工

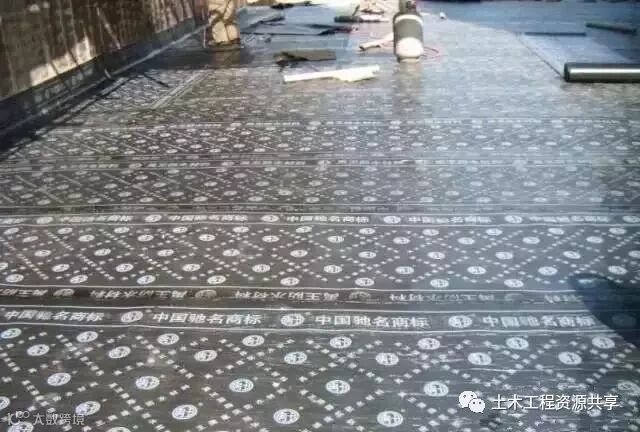

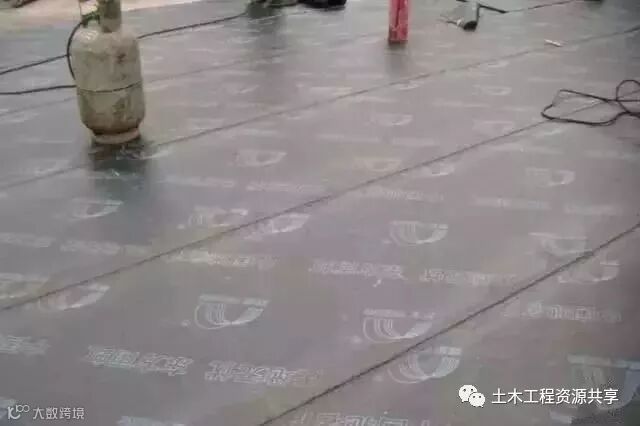

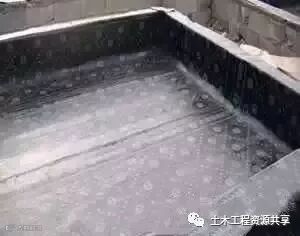

　6、基础防水层施工

基础防水层施工，卷材搭接宽度长方向统一为100mm，短方向统一为150mm，卷材搭接处有沥青胶溢出。　　

侧壁四周顶部预留防水卷材宽度200mm以上，用于与上部防水层接茬。

做法：向外折翻90°，依附在砖胎膜顶部平面处。　　

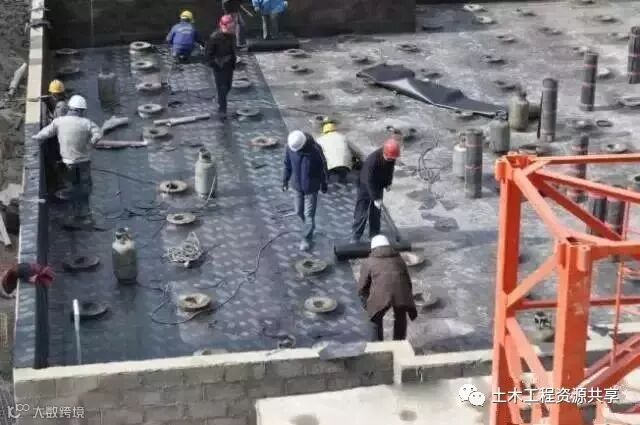

7、承台、底板防水层施工

先施工桩头、阴阳角后施工底板平　

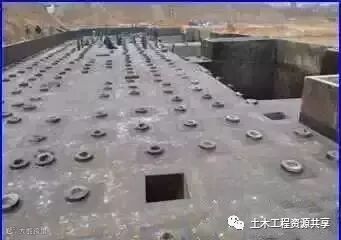

桩基与底板防水效果　　

五、细部构造

1、 防水卷材面层施工完成后，用卷材将露出桩头包裹翻起高度 20~30mm。火焰温度比正常施工要高些，使卷材充分溢出沥青胶。

卷材面层施工后，用卷材将桩头四周包严向上翻起20mm~30mm。

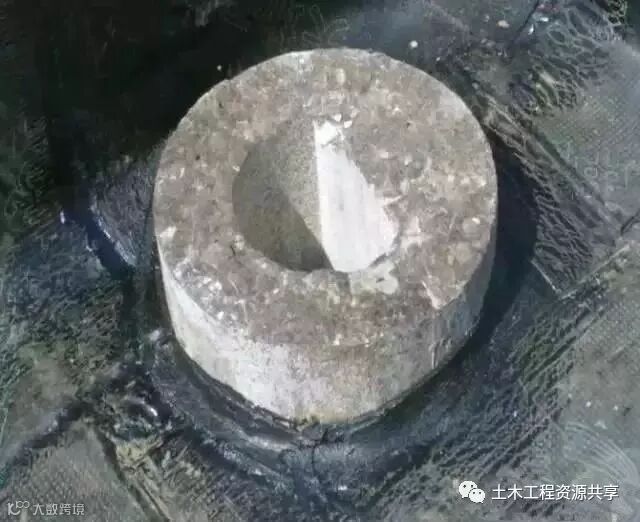

桩头细部施工后效果　　

完整承台细部效果　　

六、控制要点

　1、基本要求

1)地下防水工程的施工，应建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查记录。未经建设(监理)单位对上道工序的检查确认，不得进行下道工序的施工。

　　2)地下防水工程必须由相应资质的专业防水队伍进行施工;主要施工人员应持有建设行政主管部门或其指定单位颁发的执业资格证书。

　3)地下防水工程所使用的防水材料，应有产品的合格证书和性能检测报告，材料的品种、规格、性能符合国家产品标准和设计要求。不合格的材料不得在工程中使用。

4)地下防水工程的防水层，严禁在雨天、雪天和五级风及其以上时施工，其施工环境气温条件：弹性体改性沥青防水卷材，热熔法不低于-10℃。

　2、热熔法铺贴防水卷材符合下列规定：

1)火焰加热器加热卷材均匀，不得过分加热或烧穿卷材;厚度4mm的弹性体改性沥青防水卷材，采用热熔法施工;

　2)卷材表面热熔后，应立即滚铺卷材，排除卷材下面的空气，并辊压粘接牢固，不得有空鼓、皱折;

　3)滚铺卷材时接缝部位必须溢出沥青热熔胶，并随既刮封接口使接缝粘接严密;

　4)铺贴后卷材平整、顺直，搭接尺寸正确，不得有扭曲。　　

　3、卷材防水层完工并经验收合格后及时做保护层。设计有要求时，按设计施工。设计无要求时按下列规定：

1)顶板的细石混凝土保护层与防水层之间设置隔离层;

2)底板的细石混凝土保护层厚度应50mm;

3)砖胎模上面、侧墙及坡度较大的基坑采用涂刷界面剂在防水层甩浆，并且同时挂尼龙玻璃纤维网再抹30mm厚水泥砂浆。

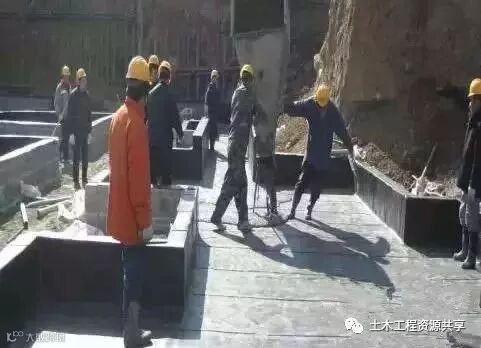

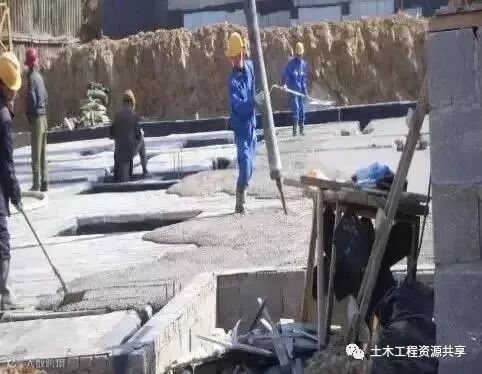

采用泵送，泵管距防水层保持安全距离　　

砖胎模、坡度较大基坑侧壁、底板防水保护层　　

砖胎模、坡度较大基坑侧壁、底板防水保护层
