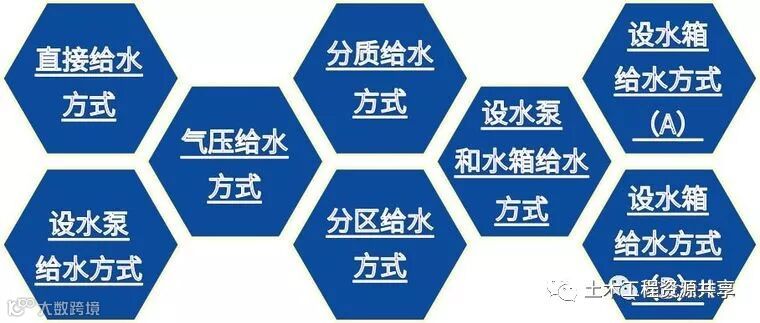

给水方式：指建筑内部给水系统的供水方案

特点：

系统简单，投资省，可充分利用外网水压。但是一旦外网停水，室内立即断水。

适用场所：

水量、水压在一天内均能满足用水要求的用水场所。

特点：

供水可靠，无高位水箱，但水泵效率低、耗能多。

适用场所：

外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。

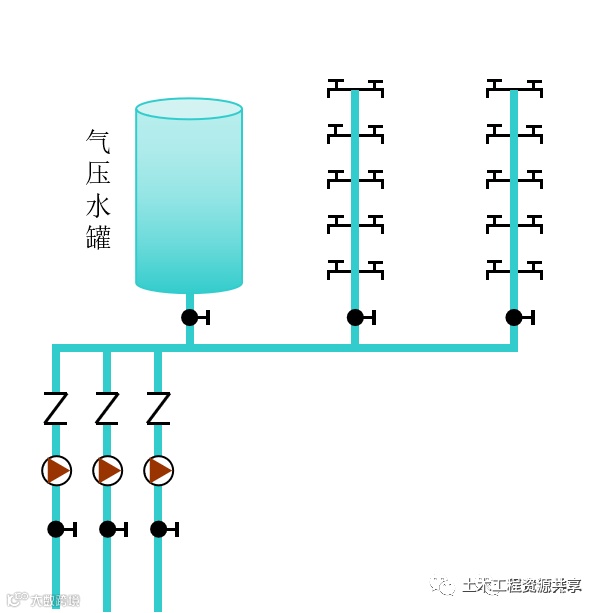

特点：

系统简单，供水可靠，无高位水箱，但耗能多。

适用场所：

水压经常不足，用水较均匀，且不允许直接从管网抽水时采用。

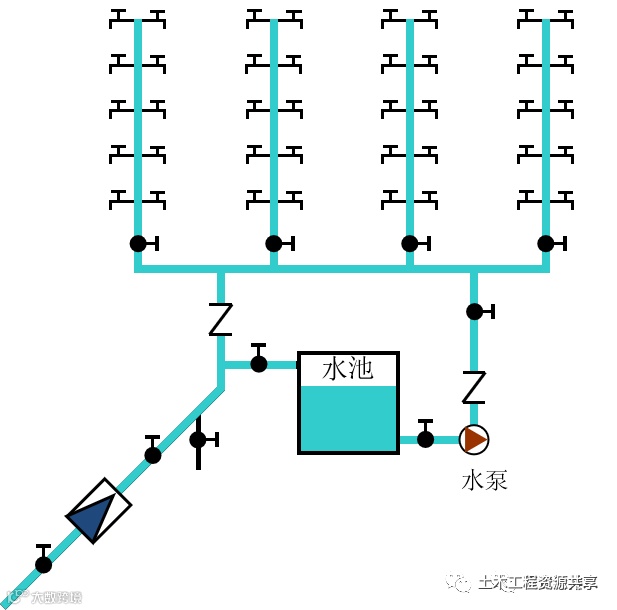

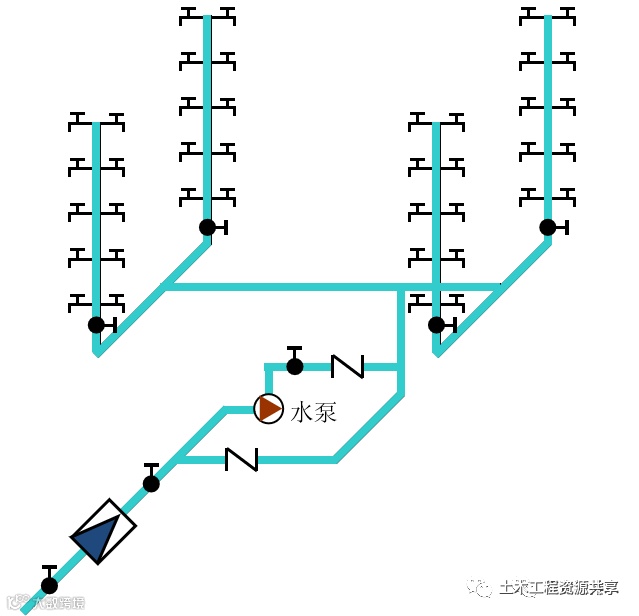

特点：

系统简单，供水可靠，无高位水箱，但耗能较多。为了充利用室外管网压力，节省电能，当水泵与室外管网直接连接时，应设旁通管。

适用场所：

室外给水管网的水压经常不足时采用。

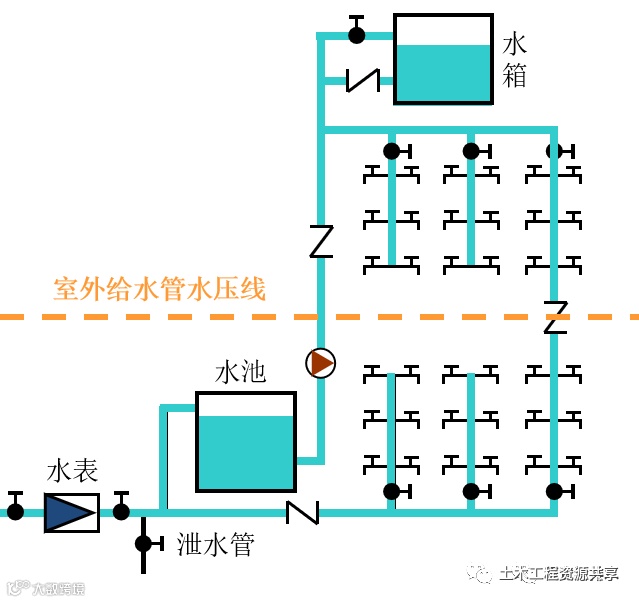

特点：

可以充分利用外网压力，供水安全，但投资较大，维护复杂。

适用场所：

供水压力只能满足建筑下层供水要求时采用。

特点：

根据不同用途所需的不同水质，设置独立的给水系统的建筑供水 。

适用场所：

小区中水回用等。

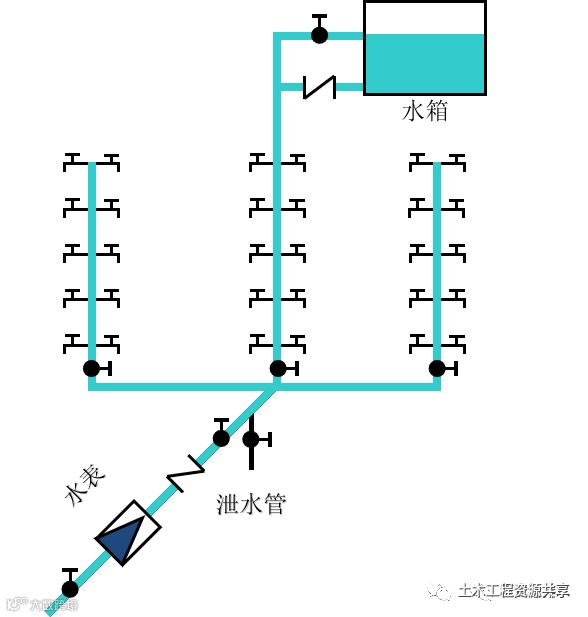

特点：

水箱进水管和出水管共用一根立管供水可靠，系统简单，投资省，可充分利用外网水压。缺点是水箱水用尽后，用水器具水压会受外网压力影响。

适用场所：

供水水压、水量周期性不足时采用

特点：

水泵能及时向水箱供水，可缩小水箱的容积。供水可靠，投资较大，安装和维修都比较复杂。

适用场所：

室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。

特点：

系统简单，投资省，可充分利用外网水压，但是水箱容易二次污染；水箱容积的确定要慎重。

适用场所：

室外给水管网供水水压偏高或不稳定时采用。
