亲们
还记得中建五局投资在建的那座
“全球最大悬空冰箱”吗
也被誉为在“地球伤疤”上绣花
依托百米废弃工业矿坑
建起joy of city
因为建造难度之大甚于鸟巢
它被国际探索频道Discovery称为
“不可能完成的项目”
但是五局建设者正一步步
用“硬核”技术让它变为现实
TA就是湘江欢乐城冰雪世界项目
下面，小编就带你去一探究竟

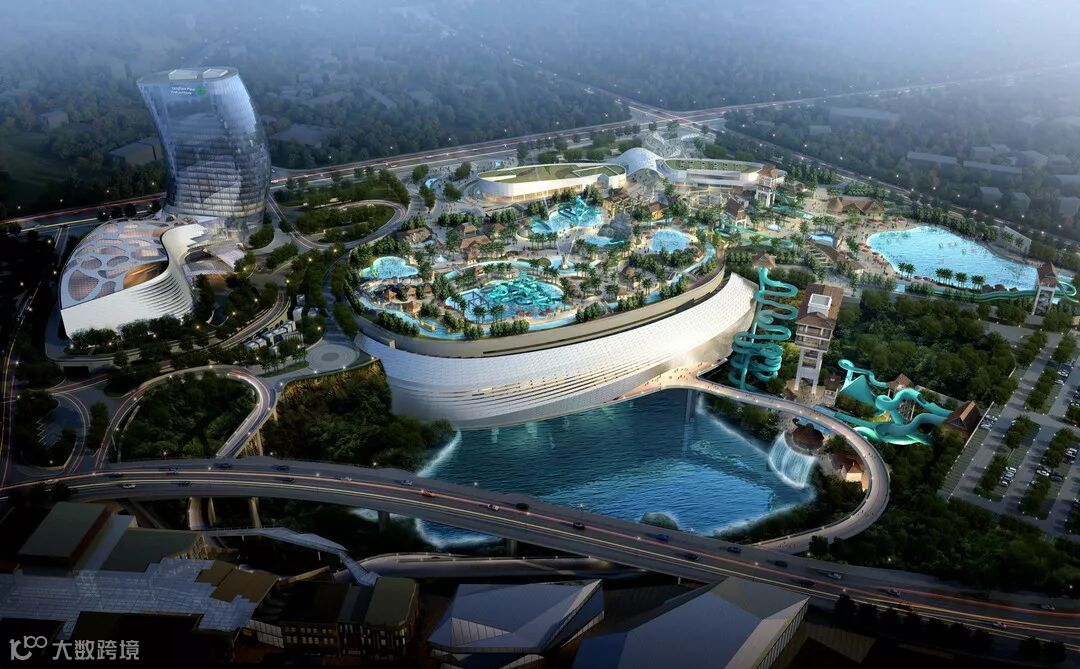

▲湘江欢乐城冰雪世界项目
100米
湘江欢乐城
冰雪世界项目重达20余万吨上层建筑
屹立于深入地面之下100米底柱之上
第一步就是要进行岩壁施工及加固
▲冰雪世界项目架构
01
微整形：避免伤筋动骨
为了最大限度地保护原始地貌
项目创新研发出了
微扰动控制预裂爆破工法
即深孔、预裂、浅孔
三种爆破相结合的方式
这种方式就如微创整形手术一般
修去边边角角，不会伤筋动骨
成功解决边坡造型和稳定性问题的同时
做到了对地球温柔以待
02
深钻孔：稳住“身体”主干
项目需要施工的锚索锚杆
累计长达20000余米
最长锚索达70米

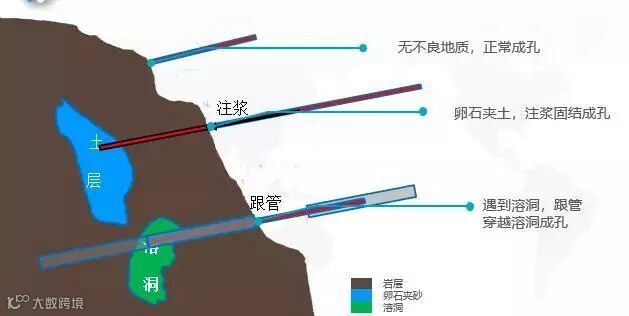

项目创新性地将原先只有
在土层中施工的跟管成孔工艺
运用到复杂岩层施工中
形成复杂岩溶地质超长锚索
预处理逐级跟管成孔施工技术
顺利解决了长锚索成孔技术难题
03
信息化：时刻来次“体检”

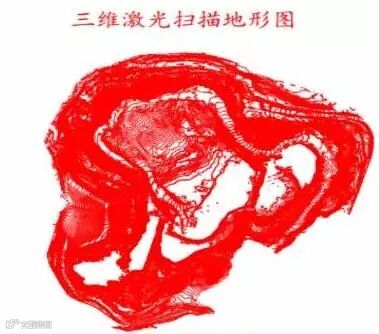

三维扫描

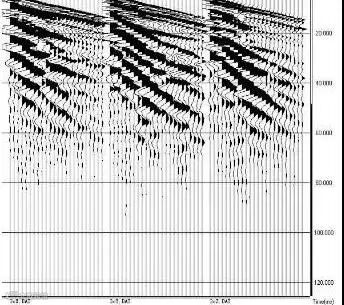

雷达成像

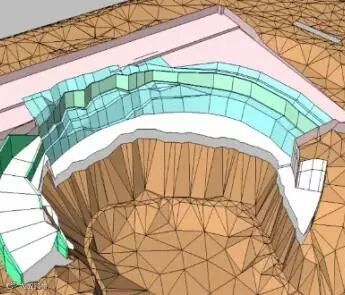

BIM模拟
就如对人体开展体检一样
项目运用深陡峭异型曲面矿坑全过程
多元信息化应用技术
运用三维扫描、雷达成像、
BIM建模等手段
全方位掌握矿坑地质地貌
通过这些技术的创新和运用
原计划500多天的锚索加固施工
缩短至240天内全部完成
100米

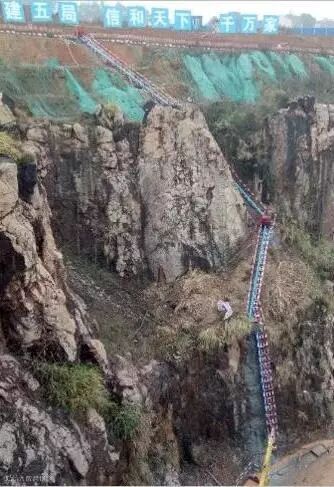

项目创新大落差溜管输送工艺
突破混凝土向下输送离析等技术难题
让混凝土从坑面通过运输管直接传送到坑底
成功实现向下100米“一溜到底”

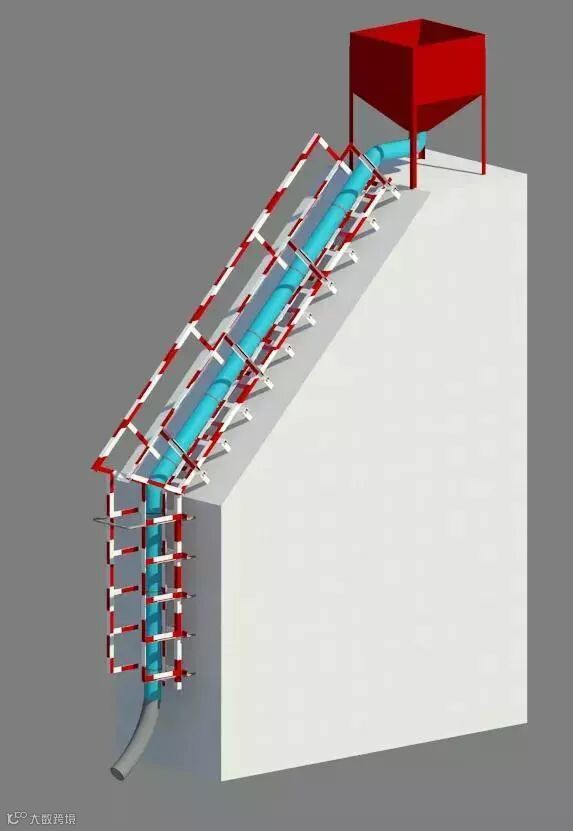

▲百米向下溜管输送工艺
“一溜到底”工艺
有效解决了长距离、大落差
向下输送混凝土堵管爆管的问题
刷新了国内向下输送的“新深度”
60米
冰雪世界主体结构主要由
竖向支撑、平台和屋盖
三部分组成

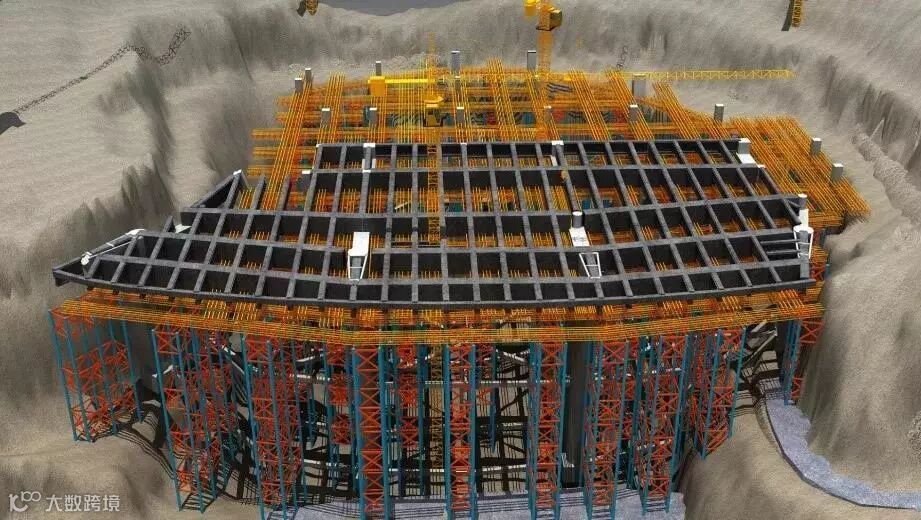

采用了钢管柱+贝雷架临时支撑体系
就如大力士一般，将冰雪世界扛在肩上
高60米、面积近3万多平米的
贝雷架支撑体系
在国内乃至世界房屋建筑领域都颇为罕见
简直不要太厉害哦~

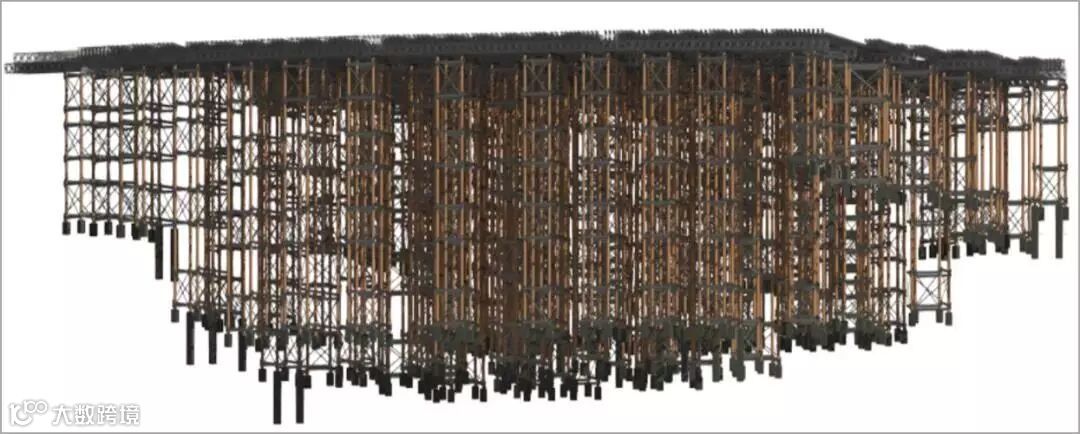

▲钢管柱+贝雷架临时支撑体系模型
2万吨
冰雪世界项目的屋盖
既是项目雪乐园的屋顶
也是屋顶水乐园的基底
需要承受上区水乐园上万吨的重量
为达到此类效果
项目采用超大型桁架结构
桁架自重就超过2万吨
其中最大的桁架
高8米、跨度78米、总重量1350吨
如果按一头成年大象5吨的重量来计算
这个“庞然大物”相当于270头成年大象
全过程
冰雪世界项目建设过程十分复杂
在地形、地质、主体、安装等建设环节中
充分利用BIM技术，全过程保驾护航
利用BIM技术提前构筑项目模型
模拟建设过程，提前发现和预防各种问题

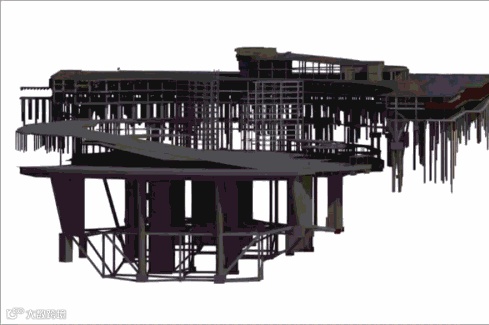

▲BIM技术构筑土建模型
如此高难度的项目
背后是一支年轻的技术团队
在他们的技术攻坚下
项目收获了一大波荣誉
其中，国家实用新型专利19项
核心期刊发表论文30篇
国家发明专利授权3项
省部级工法14项
项目BIM技术获2018全球工程建设业
卓越BIM大赛获最佳实践奖并列第三名
湘江欢乐城冰雪世界项目起于百米深坑
从深坑走到地表
每上升一米就是一个突破
作为一个世界性的建筑难题
每前进一步都意味着创新
目前
项目已有“三个之最”“两个唯一”加身
中国“第一深”，是迄今为止国内建筑主体在地下最深、最大的单体项目
世界最大冰水结合主题乐园
全国最大旅游综合项目
世界唯一悬浮于百米矿坑之上的冰雪游乐园
世界唯一冰水结合的主题乐园
