【重磅福利】
各种暖通设备的原理动态图，
专业人士可以收藏备用！

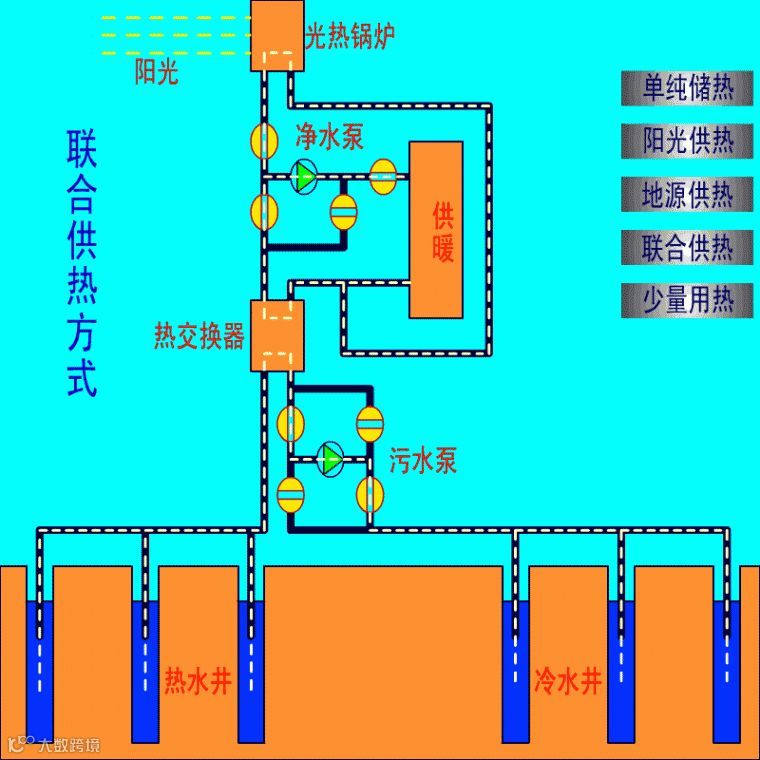

▲联合供热

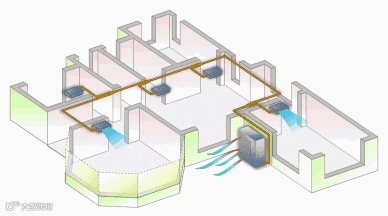

▲一托多空调

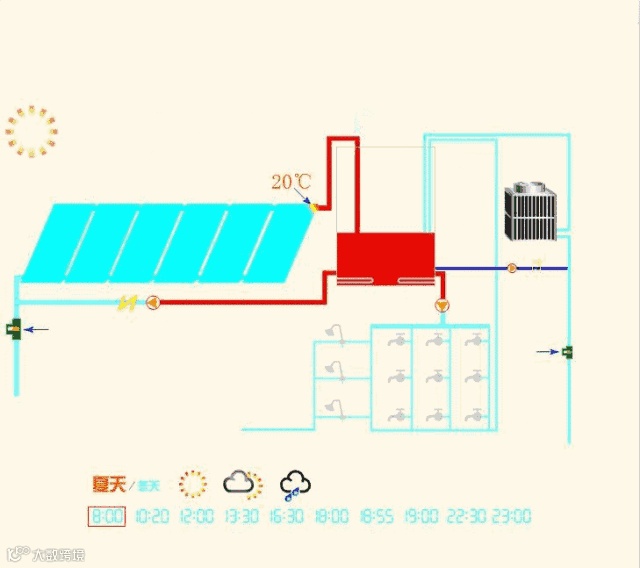

▲太阳能热水

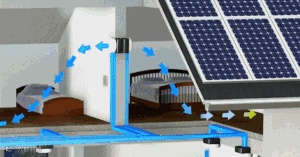

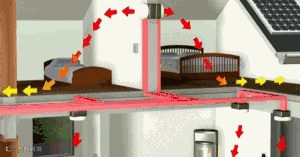

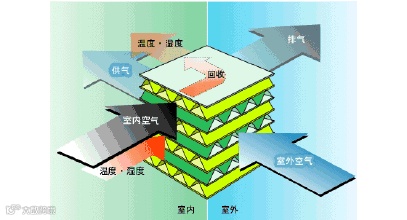

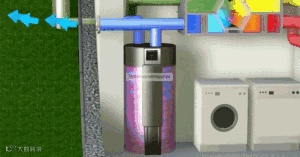

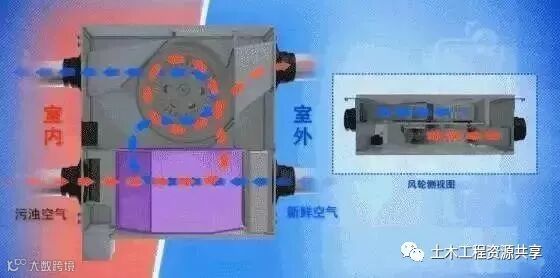

▲新风系统
▲节流现象
▲活塞压缩机
▲板换

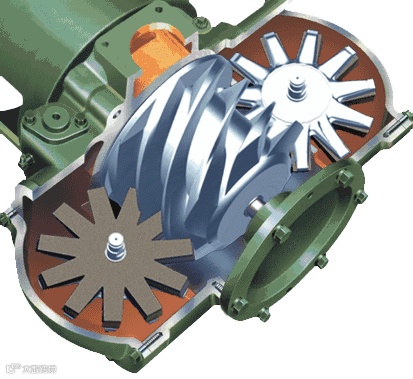

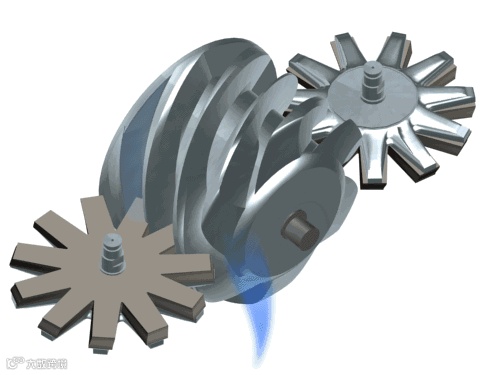

▲单螺杆

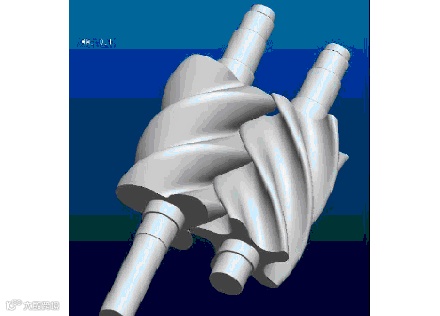

▲双螺杆

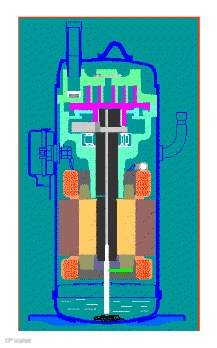

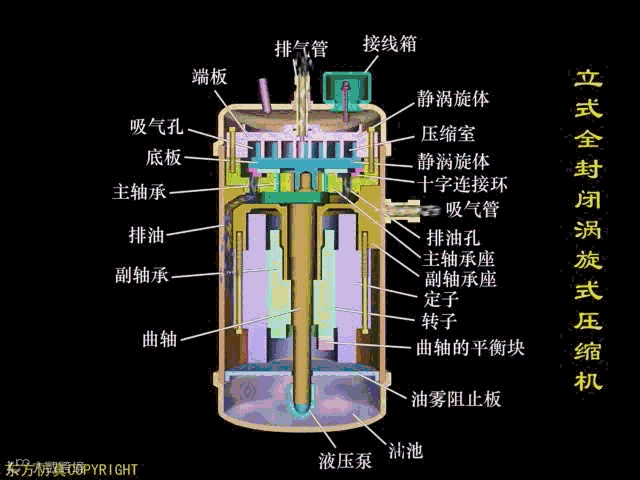

▲涡旋压缩机

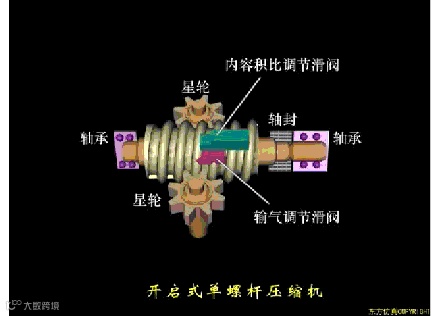

▲开启式单螺杆压缩机

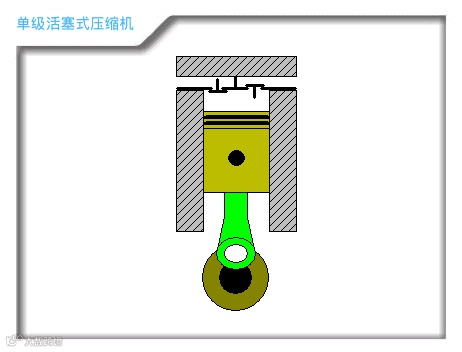

▲单级式活塞压缩机
▲回转式压缩机
▲开启式活塞制冷压缩机

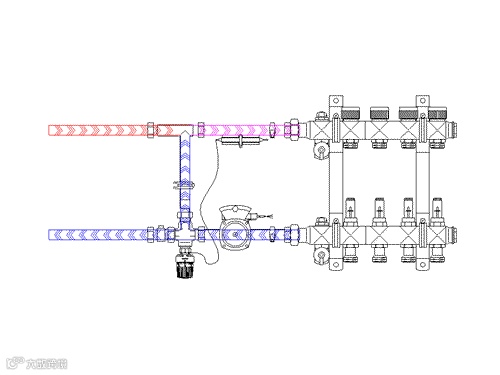

▲地暖集分水器
▲冷却塔

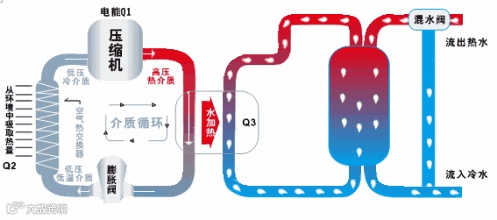

▲空气源
▲真空泵

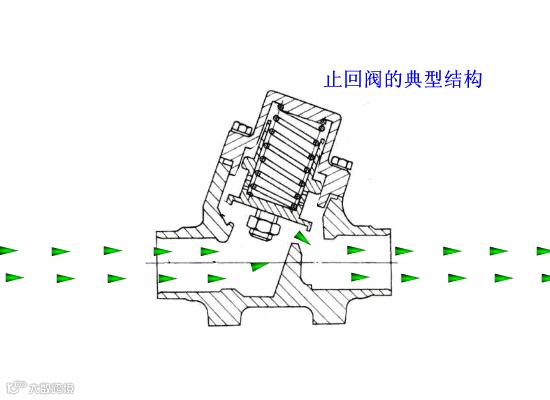

▲止回阀的典型结构
▲涡旋式制冷系统原理图

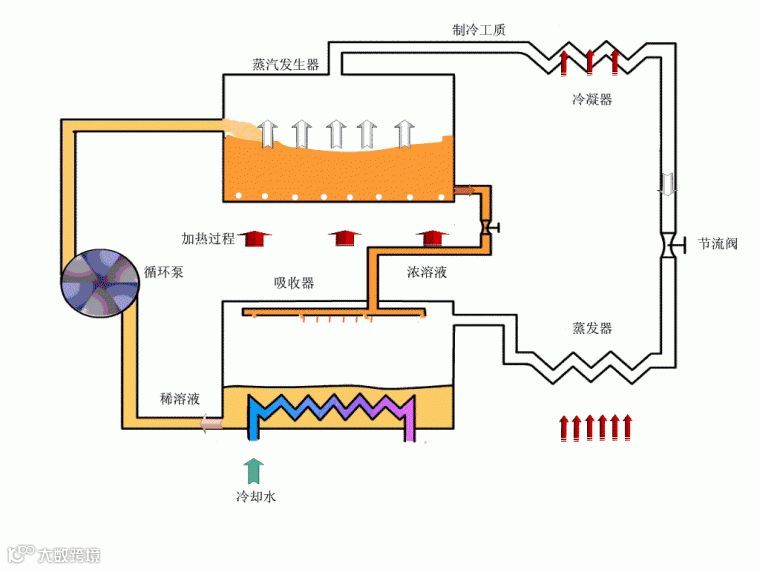

▲吸收式制冷原理图

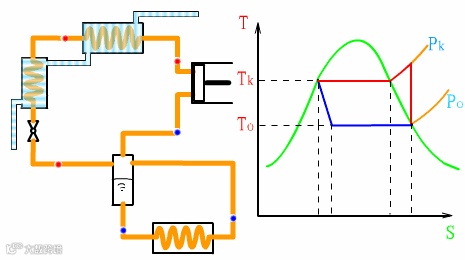

▲逆卡诺原理

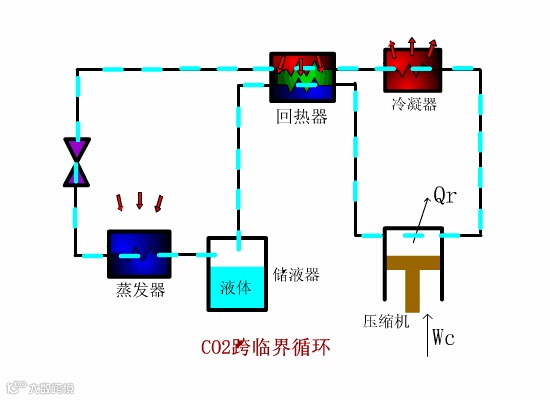

▲跨临界循环

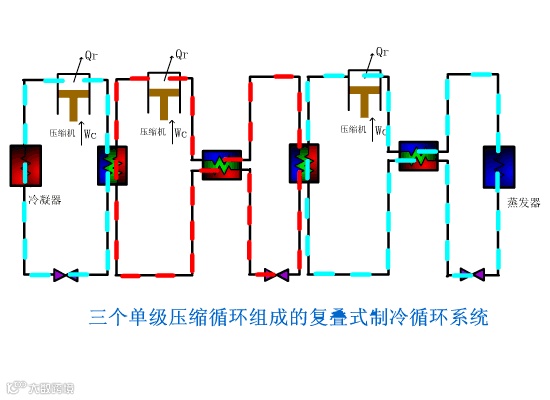

▲三个单级压缩循环组成的复叠式制冷循环系统

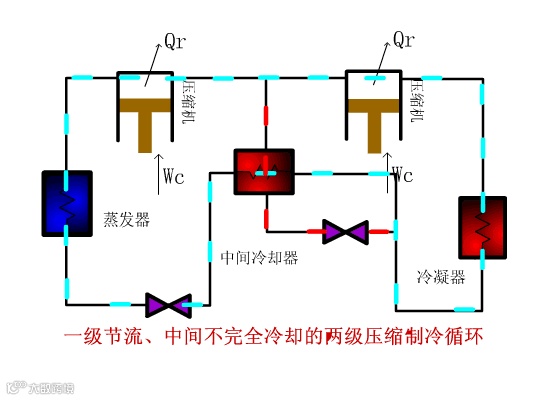

▲一级节流、中间不完全冷却的两级压缩机循环

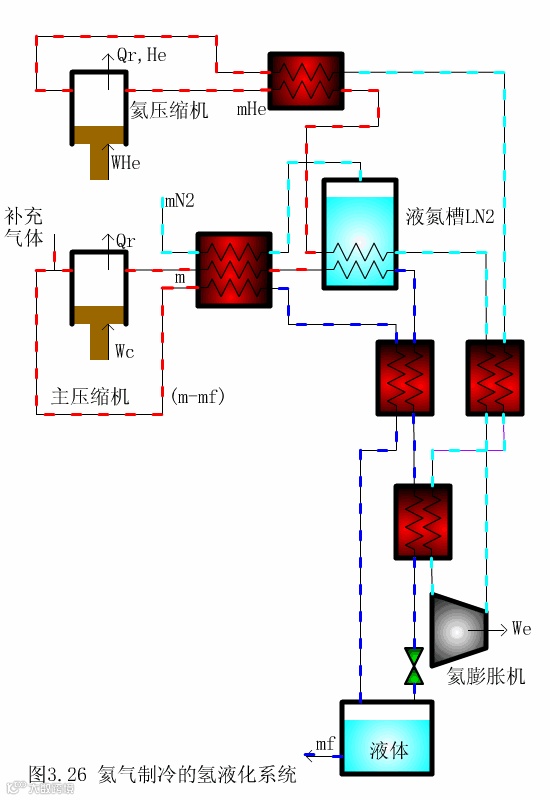

▲氦气制冷的氢液化系统
▲再冷却

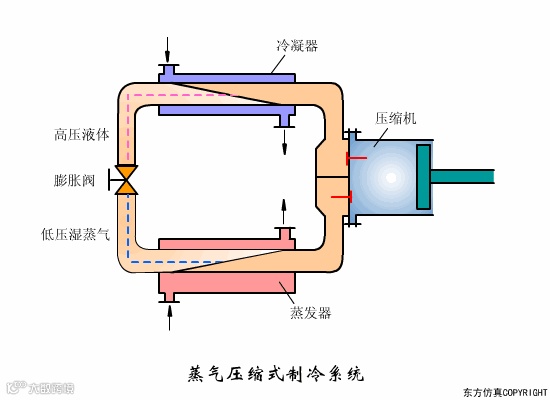

▲蒸汽压缩式

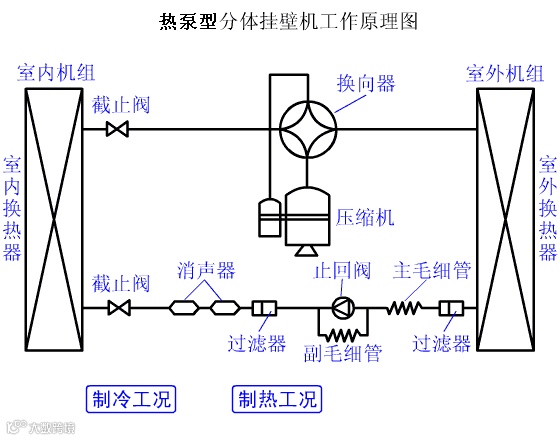

▲热泵式壁挂空调机

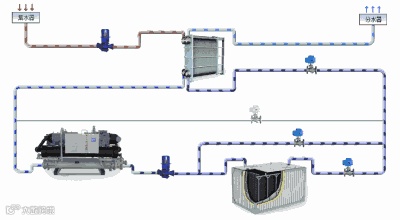

▲蓄能
自学暖通设计学习步骤:

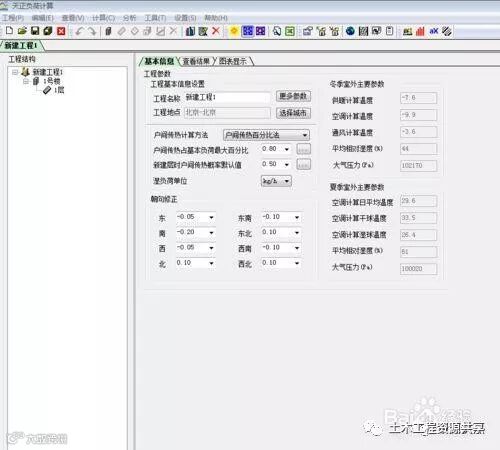

开始学习，一般刚到设计单位会比较迷茫，有师傅带比较好，到不一定都有人带，SO，第一步需要从学习负荷计算开始，冷热负荷计算，这一部分是进行其他设计计算的基础，现在的负荷计算需要我们应用天正和鸿业进行，两个软件各有特长，用好了都是很好用的，天正设计方面比较强大，其负荷计算嵌入设计，比较好衔接设计，鸿业比较偏重计算，计算上有优势。大家根据自己方便选择（最好和同事一样），负荷计算的学习用时一周，不然你就落后了

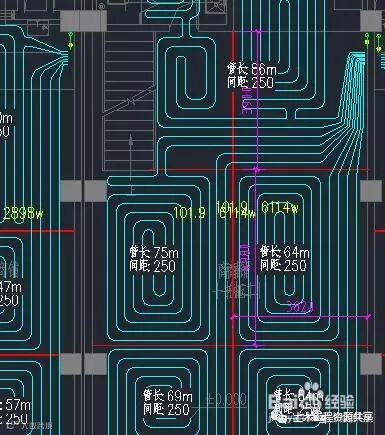

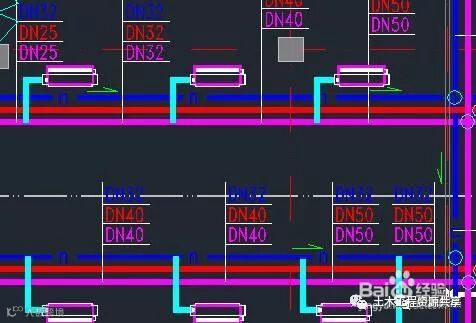

2、接下来普遍会需要学习采暖设计，从画地暖盘管和散热器开始，直到可以完成供暖的一套图纸，供暖相对于通风和空调等，算是比较简单，计算不会的有两个方法，1.问老司机，脸皮厚一点，再厚一点，再厚一点。2.翻技措，计算不会翻技措，这里用时1至2周，没事加加班，加班的同事大多是大牛，因为小白是不会加班的
3、接下来是空调通风设计，但是需要先学住宅，再学商业，再学医院，医院因为工艺要求，所以要复杂得多，另外，先学地上部分，再学地下部分，地下通风和人防比较复杂，所以建议有一定的设计思维以后，在去接触地下，时间上需要一个月。
上面所提学习，为大家提供方向，但是需要通过实际工程，进行学习，都干过一遍算入门，干过三遍算出师，平时能拿到图都多看看，设计是个辛苦活也是个经验活，会熬出头的，前途无限，与君共勉
