概述

施工图设计完成后，项目部将图纸及相关资料发给铝模厂家。施工单位技术人员与铝模厂家设计人员对图纸进行深化设计时，要注意本文所阐述的要点，以提高现场施工效率、节约成本。

一、配置铝模

➤铝模只配置标准层的铝模，施工图纸中非标层需要施工人员铝模、木模结合处理（如：首层是物业用房、外墙个别楼层存在造型挑檐等）。

二、加固体系

➤ （1）外墙加固体系必须是：内墙4道背楞，外墙5道背楞。背楞规格：墙背楞第一、二、三道采用 80X30X2.5 矩形管,第四、五道采用 50X30X2.5 矩形管。

➤ （2）转角及异形墙体设置定型背楞；墙体的转角端必须设置对拉螺杆。

➤ （3）立杆排布间距≤1200mm，龙骨平行短边方向布置。

➤ （4）斜撑间距≤1600mm，距端≤600mm。

➤ （5）K板二套；标准竖向支撑三套；悬挑构件（阳台、飘板）、楼梯设置四套支撑。

➤ （6）对拉螺杆直径不应小于18mm.

三、反坎优化：

➤1、厨卫阳台反坎与主体结构一同施工，成型效果较好，避免后期二次结构时重新支设木模、浇筑混凝土

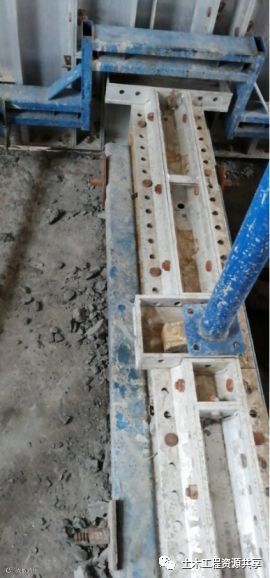

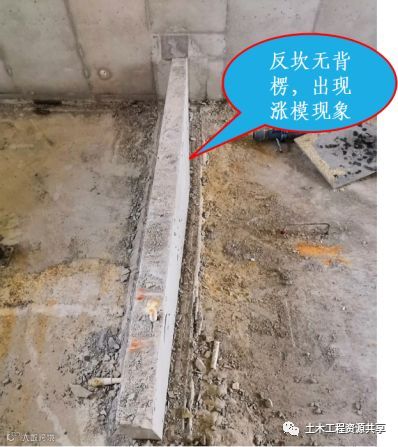

➤2、反坎宽度同二次结构宽度；反坎高度要与砖的模数匹配，便于后期二次结构砌筑。3、反坎要设置背楞。如没有背楞混凝土浇筑时会出现涨模现象。

➤4、反坎浇筑的方法有两种。

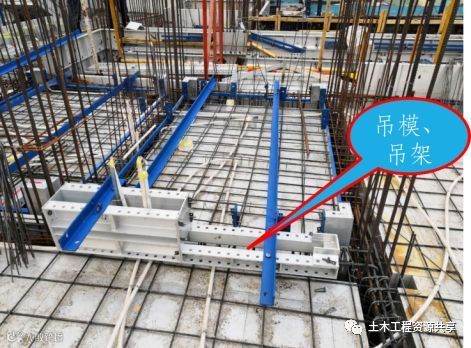

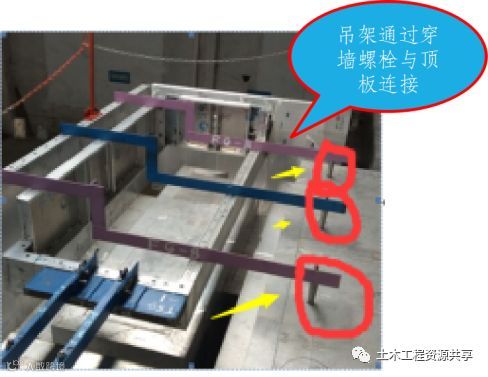

➤第一种是反坎做吊模，用吊架固定，吊架与顶板连接用穿墙螺栓固定。此种方法的弊端是：吊模、吊架固定困难；混凝土浇筑过程中容易出现偏移。

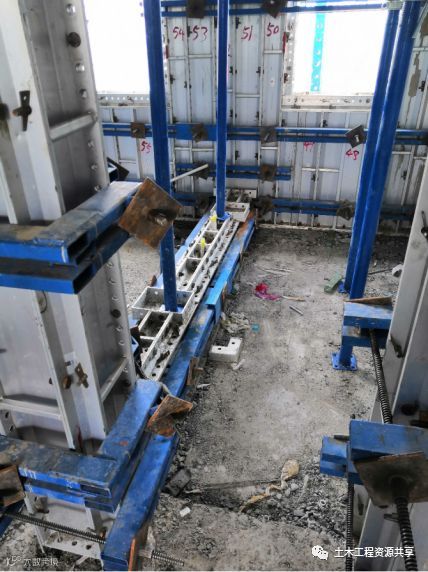

第二种方法是反坎放在下面与墙体连接。此种方法反坎的浇筑成型质量较好。需要注意：墙体浇筑时，混凝土塌落度要合适，确保混凝土能够流入反坎中，同时安排专人用手持振捣棒振捣，确保反坎混凝土振捣密实。

四、门垛、下挂梁

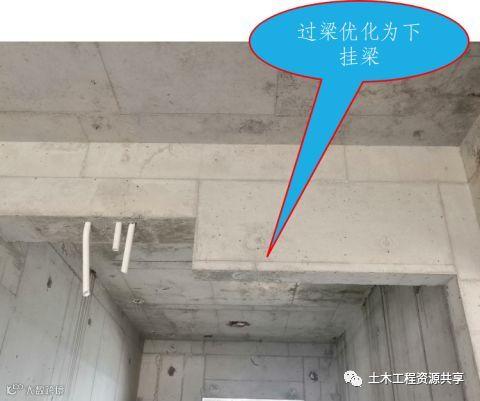

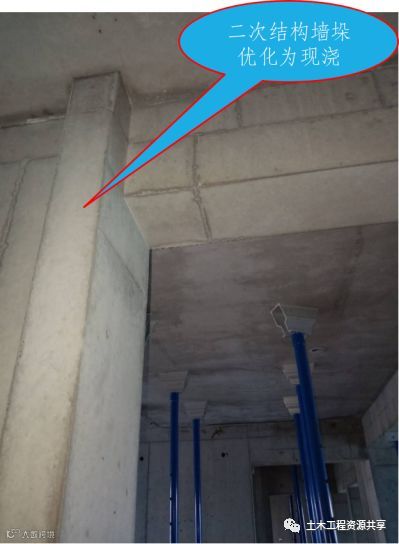

与现浇剪力墙相邻的墙垛、门垛、窗跺≤300mm时一次性现浇，优化为现浇墙体。门洞过梁优化为下挂梁，门洞下挂梁梁底标高=门洞标高+10mm。

五、楼梯

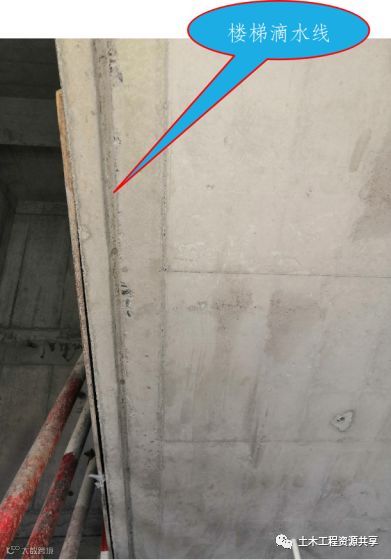

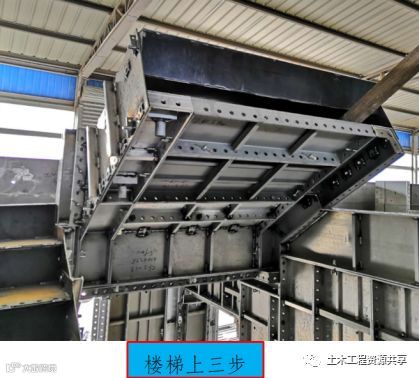

➤ 楼梯设置上三步、楼梯滴水线

六、传料口

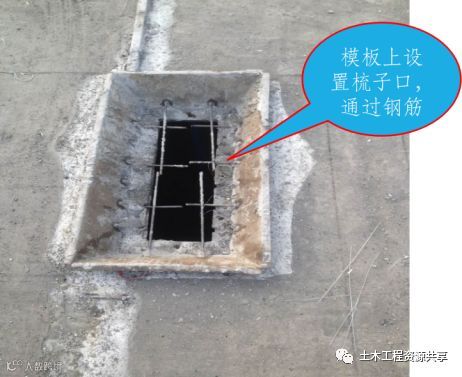

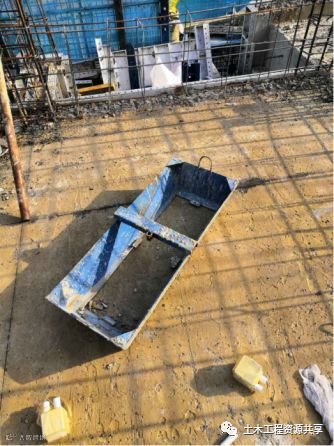

➤传料口采用铁质模板，在传料口模板的四边的下半部分按照顶板钢筋间距留置“梳子口”便于钢筋穿过，同时钢筋在传料口位置断开，便于后期传料。

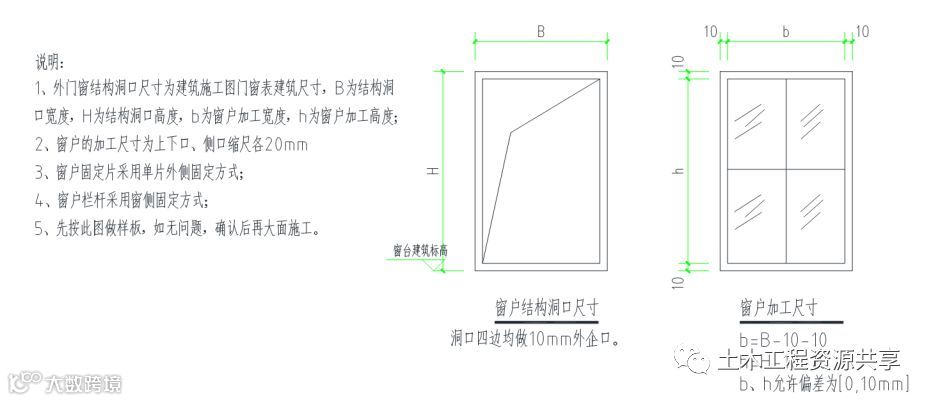

七、窗户企口优化

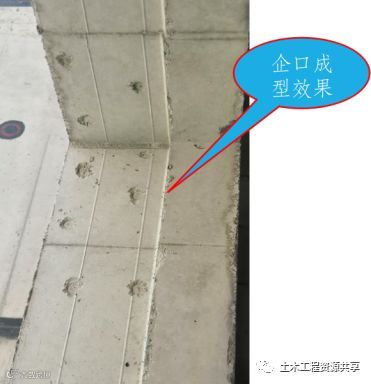

➤ 企口的设置根据建设单位、设计单位要求设计。常规设计方法：洞口尺寸不变、外企口。

八、厨卫房间预留给水管道压槽

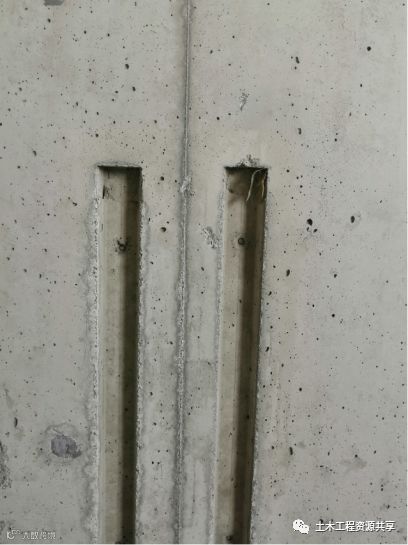

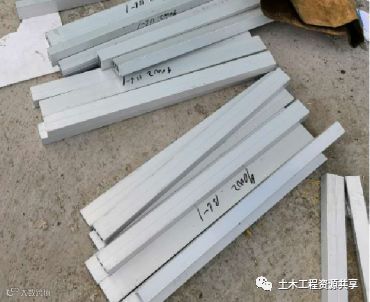

➤厨卫房间预留给水管道压槽，剪力墙钢筋保护层厚度是15mm，压槽厚度是30mm。为便于压槽放置，水电压槽的位置的剪力墙水平筋放在内侧，竖向钢筋放在外侧。

九、布料机位置

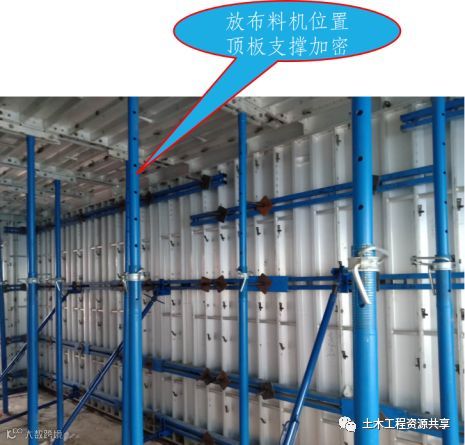

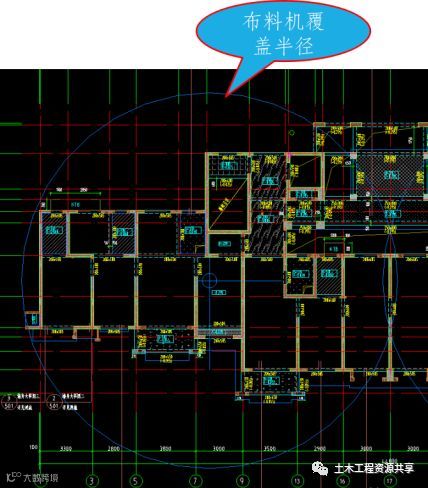

➤ 根据布料机的覆盖半径，确定布料机位置，放置布料机的房间的顶板支撑需做加密、加强。
