1、现场二图八牌
现场二图八牌放置在室外明显处，项目可根据实际情况制作重大危险源和环境因素公示牌等，
1）材质：建议采用户外喷绘，背板为方管焊接覆铁皮（可选用更为优质的材料），外框采用不锈钢边框制作；
2）规格：
①重点工程采用方钢焊接而成，需做砼基础，预留焊接件；图牌为长方形，长宽比例为1:2，尺寸为2m×3m，图牌离地间隔为0.15m；
②普通工程采用2m×3.2m，图牌为长方形，长宽比例为1:2，尺寸为1.5m×3m, 图牌离地间
隔为0.3m，建议采用为80mm×80mm×3mm方管支架（喷银色漆）；
3）图牌标准组合：采用蓝框（建工蓝）白底组合，上标图牌名称（白色），下标徽标与集团名称组合（白色），白色区域内为图牌内容（黑字）。
重点工程图牌（A样式）
普通工程图牌（B样式）

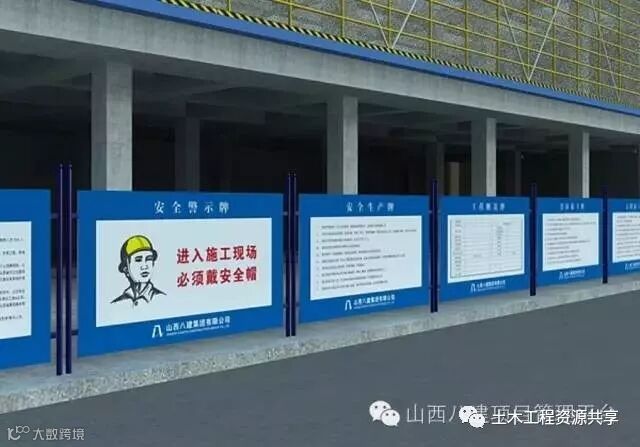

二图八牌示意图
二图八牌
2、现场主要标牌

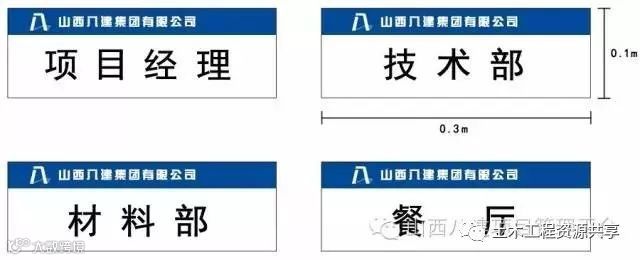

门牌样式：

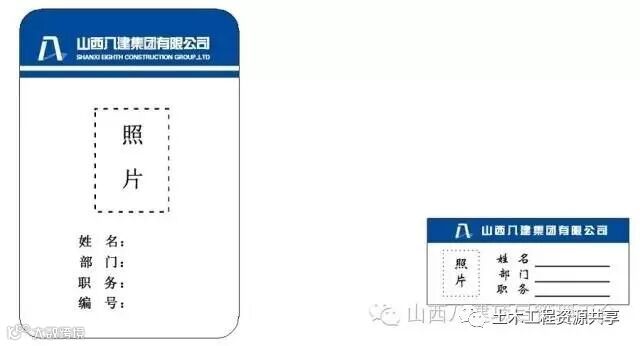

胸牌样式：

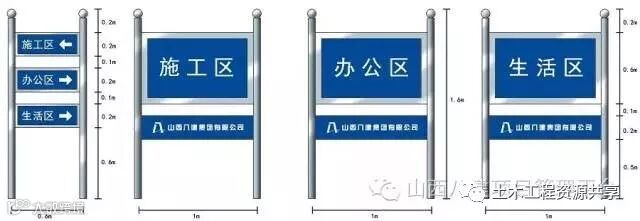

现场导向牌样式：
配电箱及消防器械图贴样式：

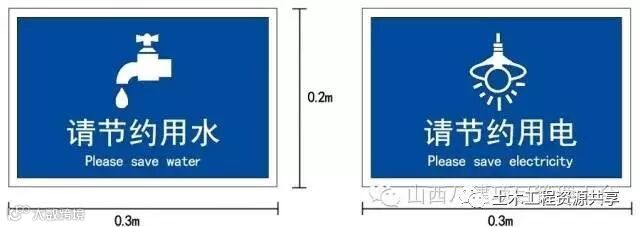

现场其他标识牌样式：
会议室品牌标识展示墙：

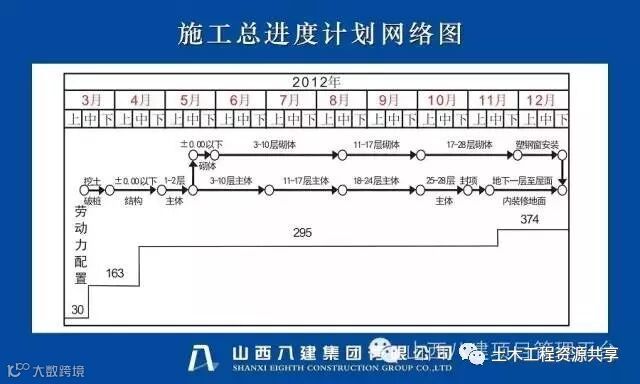

施工总进度计划网络图：
管理体系图牌：

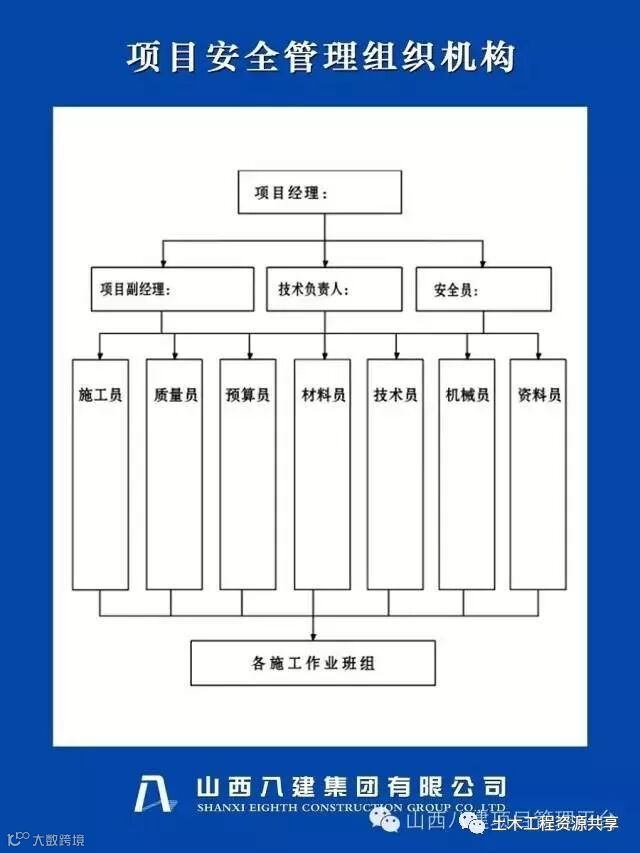

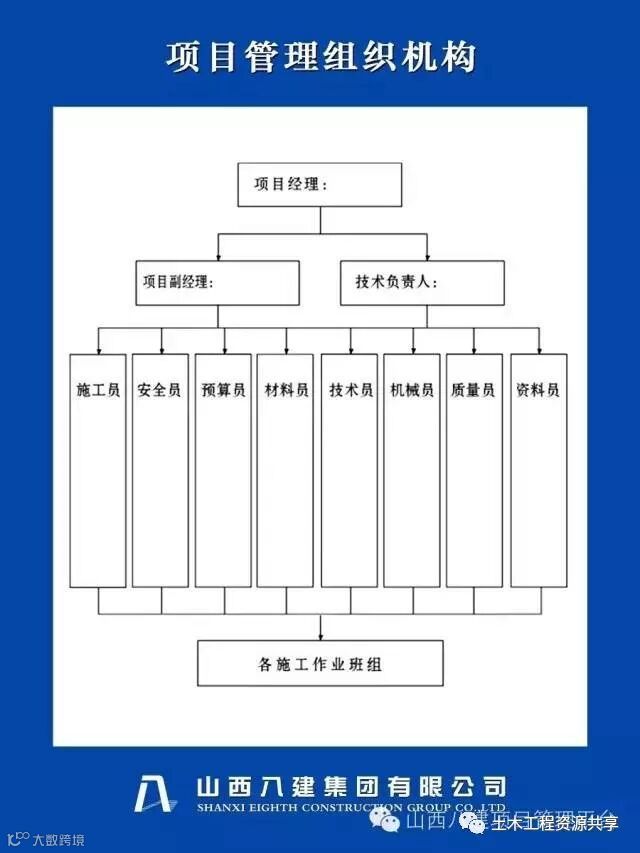

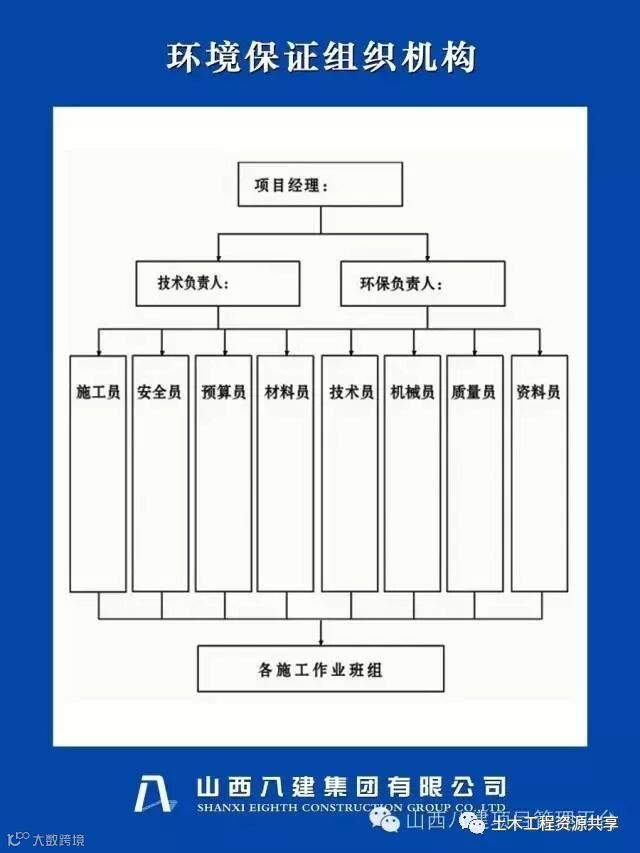

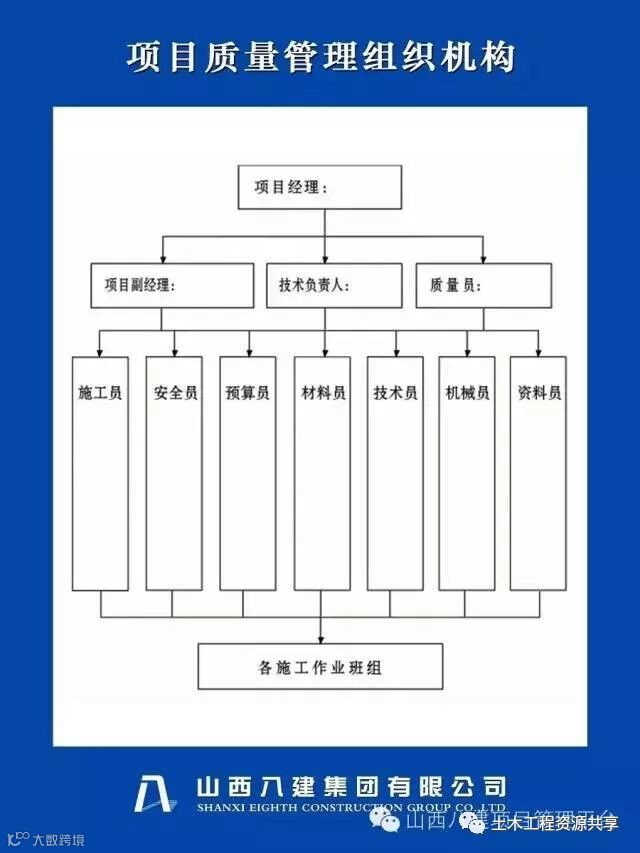

组织机构图牌：
岗位职责图牌：
其它管理制度及操作规程图牌：
