【施工技术】工地长时间停工，钢筋防腐怎么做？

因为疫情防控需要，很多项目工地暂时不能复工，那么，工地遇到长时间停工，钢筋防腐怎么做？

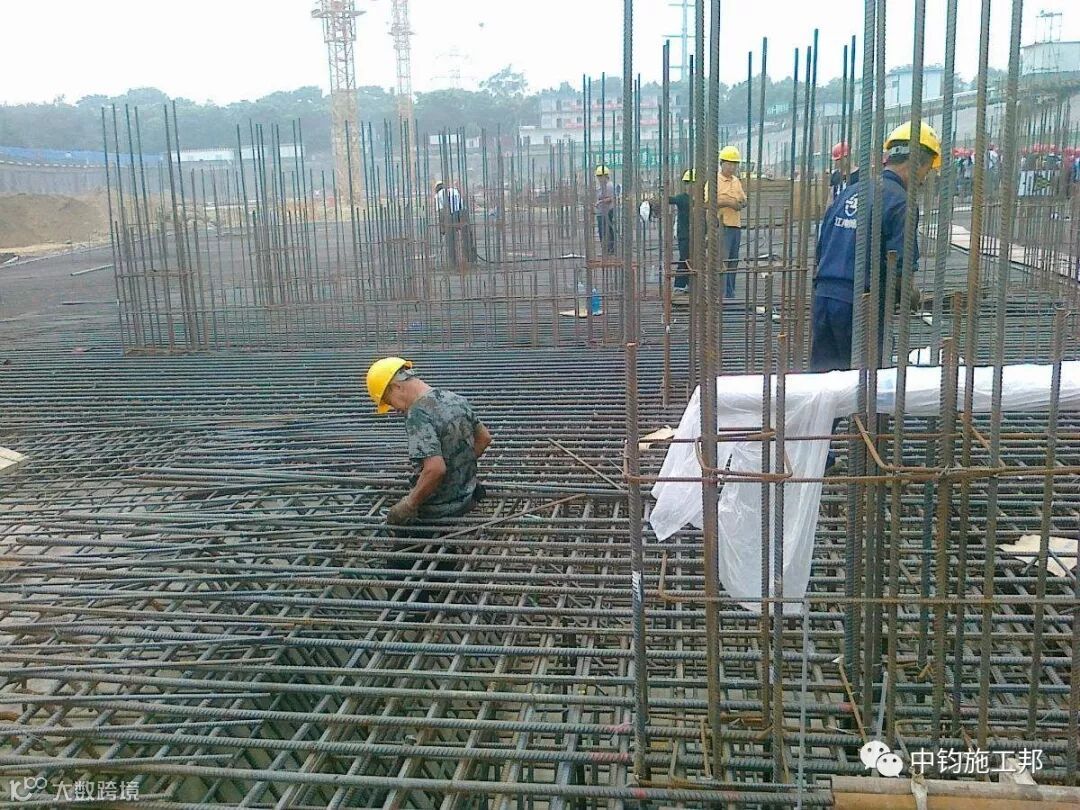

在建筑施工过程中遇到长时间停工，主体结构钢筋施工需要预留一部分外露在混凝土外面，钢筋防腐是一个十分头疼的问题，处理不好生锈严重会降低钢筋的有效界面。

钢筋锈蚀对钢筋混凝土结构及预应力混凝土结构的耐久性和安全性影响极大。混凝土在多种因素作用下（如碳化、氯离子侵蚀等），钢筋因原先在碱性介质中生成的钝化膜被破坏而渐渐失去保护作用，导致钢筋锈蚀，生成的铁锈体积比被腐蚀掉的金属体积大3~4倍，使混凝土保护层沿钢筋纵向开裂，而裂缝一旦产生，钢筋锈蚀速度大大加快，结构构件的承载力与可靠性劣化的速度大大加快，有的甚至发展到钢筋锈断，危及结构的安全。

一般会认为钢筋外侧涂一层油能起到很好的防锈作用，但采用涂油的办法会大大降低钢筋与混凝土间的粘结力，降低结构的抗震性能，一般工地都会禁止使用这个办法。

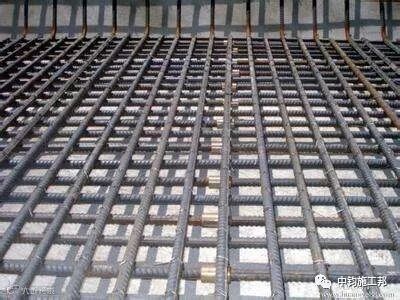

能够覆盖的楼板钢筋可以采用塑料覆盖，然后绑扎牢固。但采用覆盖塑料的方式一般适用停工较短的时间，一般2个月左右。这种方式只是减缓钢筋生锈速度，时间长了、天气潮湿的情况下钢筋仍会生锈。过年前后停工覆盖塑料可以防止积雪进入模板，防止积雪进入模板不易融化，防止影响下一年混凝土工程浇筑质量。

对于停工超过3个月的，预留钢筋可以采用这种方法进行防锈处理：采用108胶加纤维素和42.5R水泥搅拌成水泥胶浆，灰胶比为1:2，用毛刷涂刷均匀，厚度控制在1.5mm以上。间隔6个月涂刷一次。后续施工启动时进行清除。此方法杜绝钢筋与氧气接触，大大减缓钢筋氧化速度，一般后期继续施工时钢筋仍比较明亮，不会出现锈斑。

武汉加油!

为坚守在第一线的建筑工程人点赞
