对于高支模大跨度框架结构，钢筋的施工质量至关重要，直接影响结构安全，从以往项目的调查中统计，高支模框架结构钢筋施工中存在诸多问题，诸如：

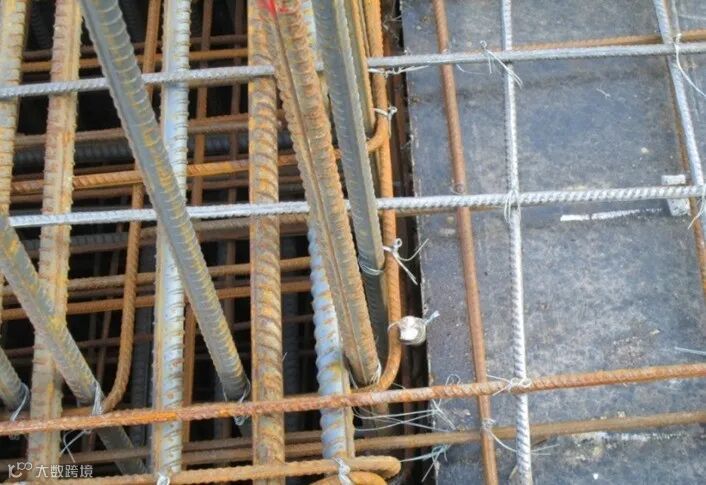

▲框架柱主筋排布不均匀

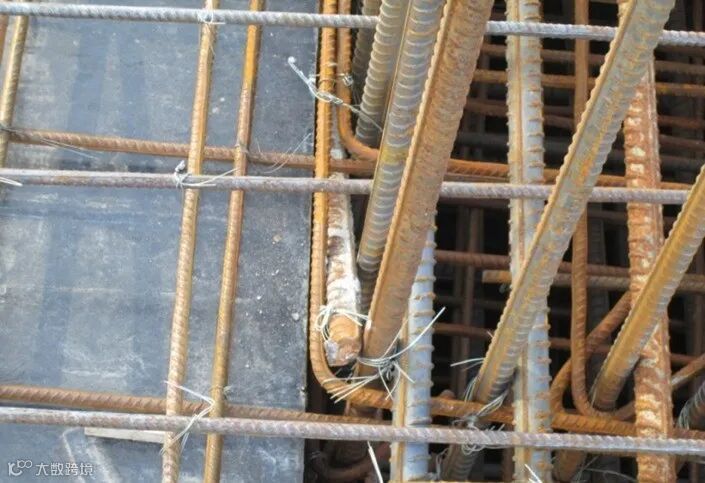

▲框架柱主筋位置偏差

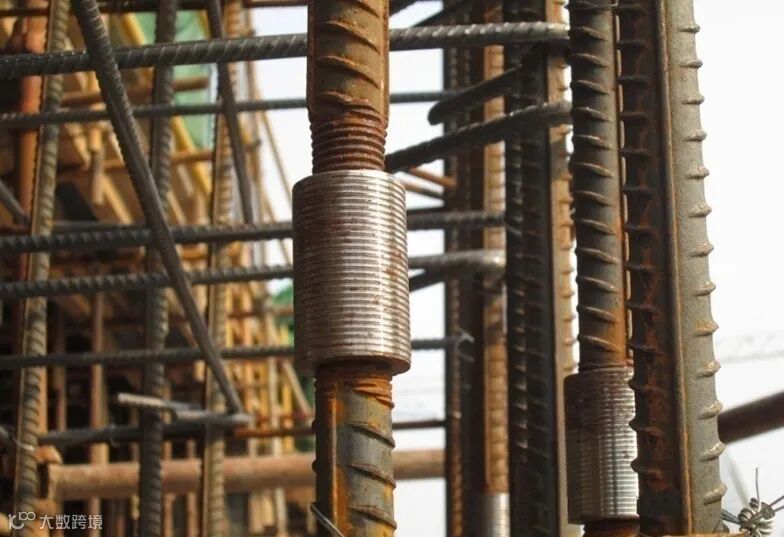

▲框架柱主筋连接丝扣外露

▲钢筋后台加工切头不平直

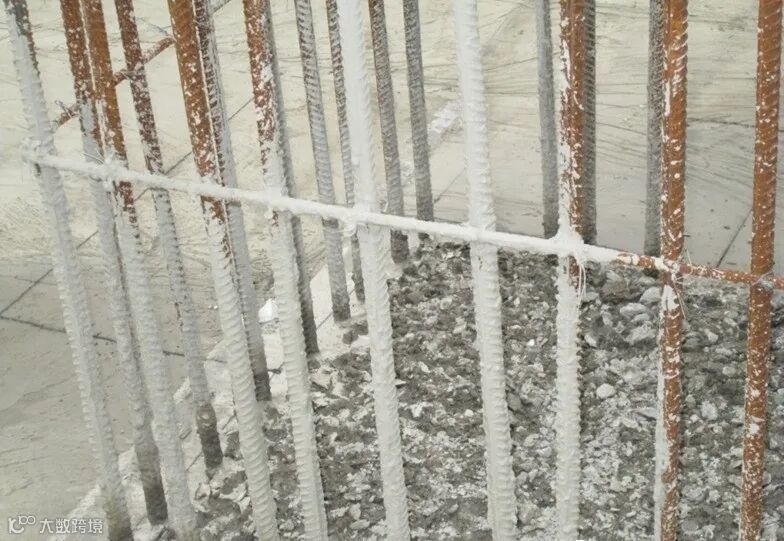

▲框架柱钢筋水泥浆污染

▲梁主筋直螺纹连接接头率过大

为了提升高支模框架结构钢筋施工质量，中建八局在综合体商业项目中采取了一系列措施，确保了钢筋分项工程质量，进而保证了结构工程质量。本工程商业框架结构抗震等级为一级，层高均超过5m，跨度多为9m，属于高支模大跨度结构。框架柱截面达到1000×1000及以上，主梁截面多为500×900。经过对影响钢筋施工质量的因素进行分析，采取了如下措施：

1、柱主筋采取定位措施

地下采用“框架柱钢筋在独立基础中生根固定的方法”，施工时先将框架柱主筋定位准确，固定件的端头与框架柱各个主筋绑扎牢固，固定件脚部与独立基础钢筋绑扎牢固。

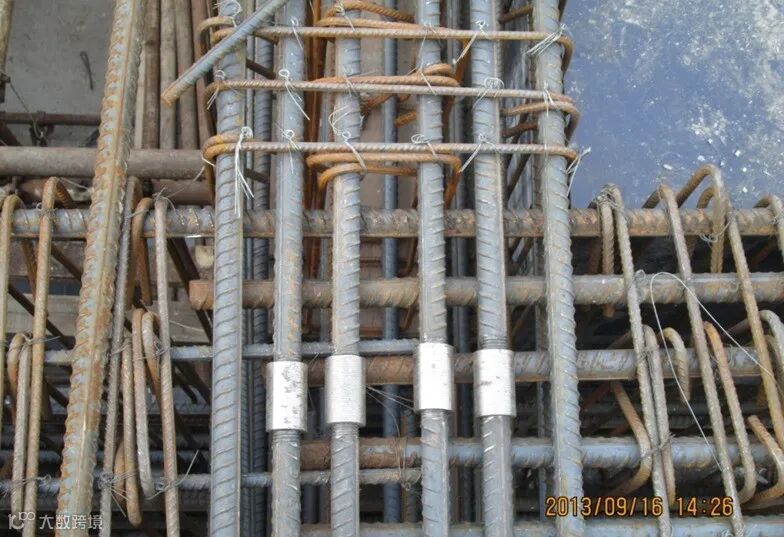

基础混凝土浇筑完毕上一定强度后，沿基础上表面将固定件切断，固定件的端头与框架柱主筋解除绑扎，沿正反丝直螺纹套筒处断开，固定件端头重复使用。

严格按照技术说明书进行固定件的预制：

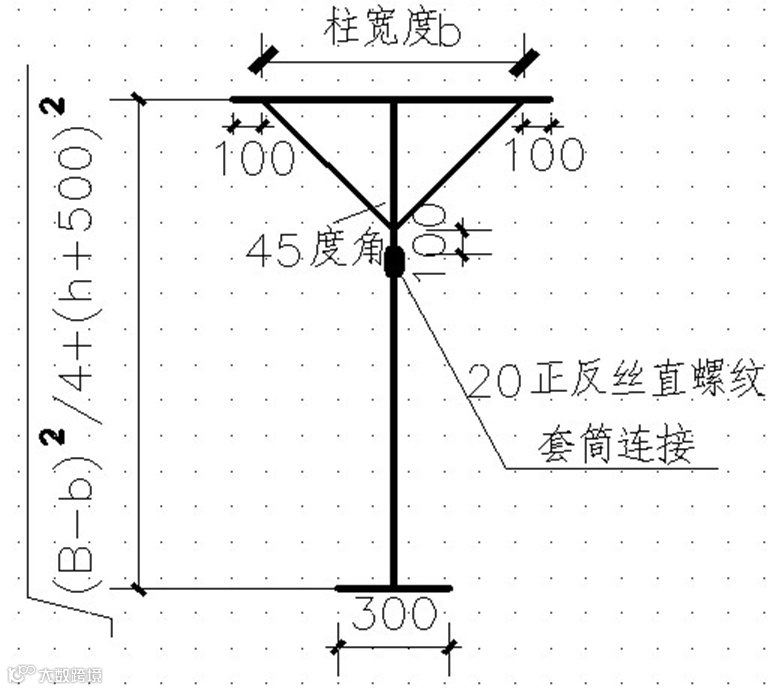

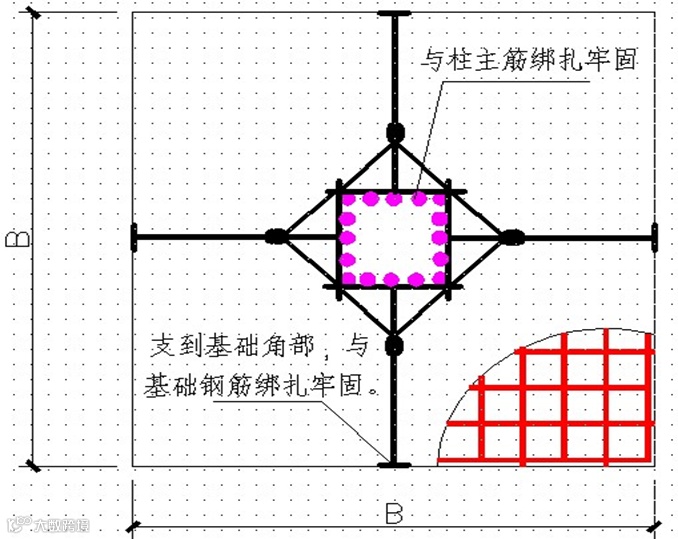

▲固定件做法平面图

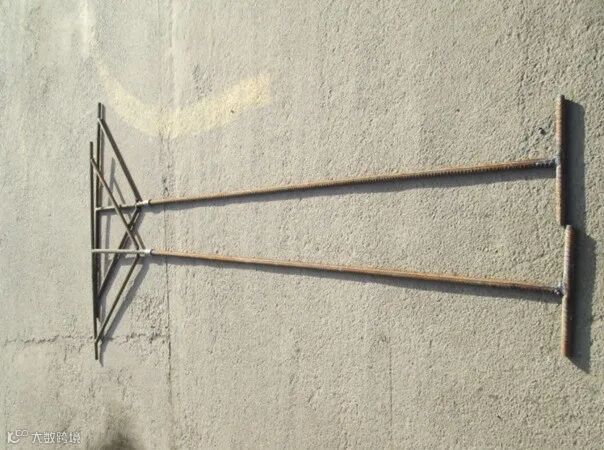

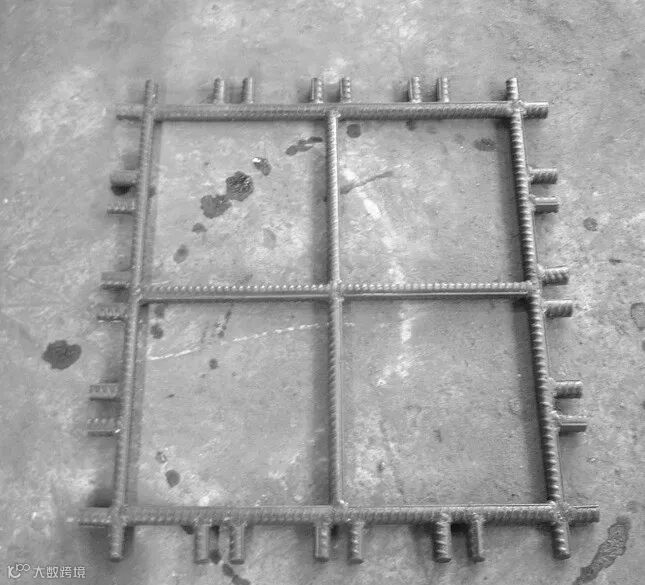

▲固定件

严格按照技术说明书进行现场安装：

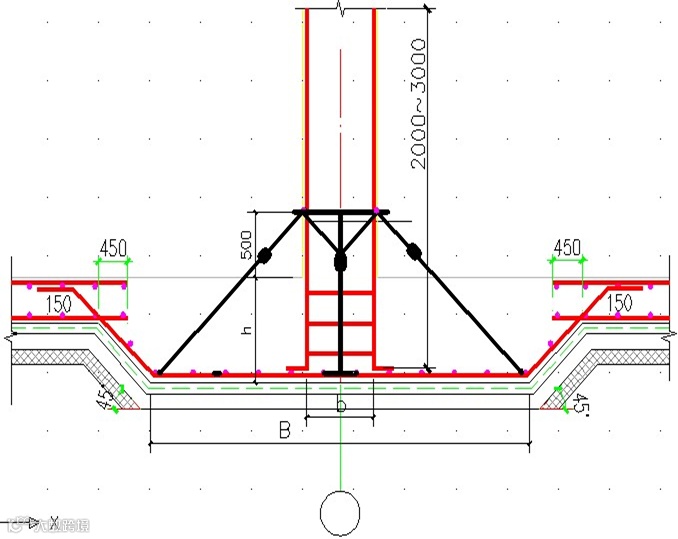

▲柱钢筋在独立基础中定位固定立面图

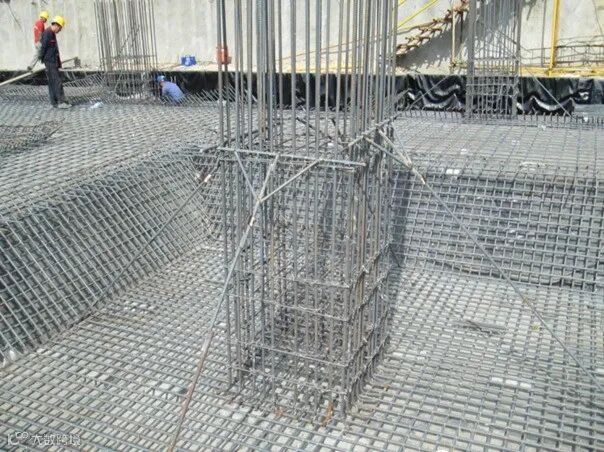

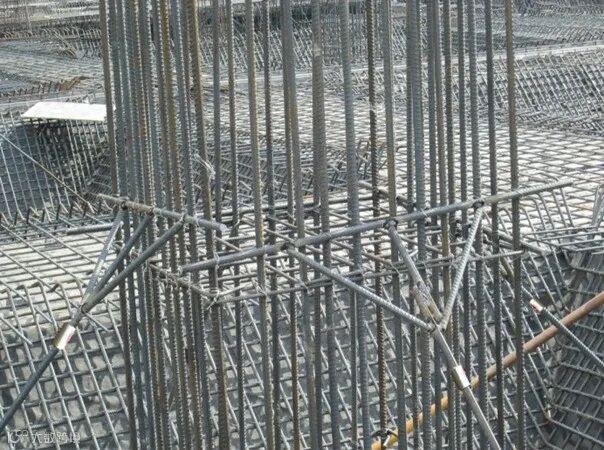

▲现场

地上柱主筋位置，将柱主筋位置准确确定后，增加垫块来固定。加强现场巡视检查，确保框架柱得到有效固定。

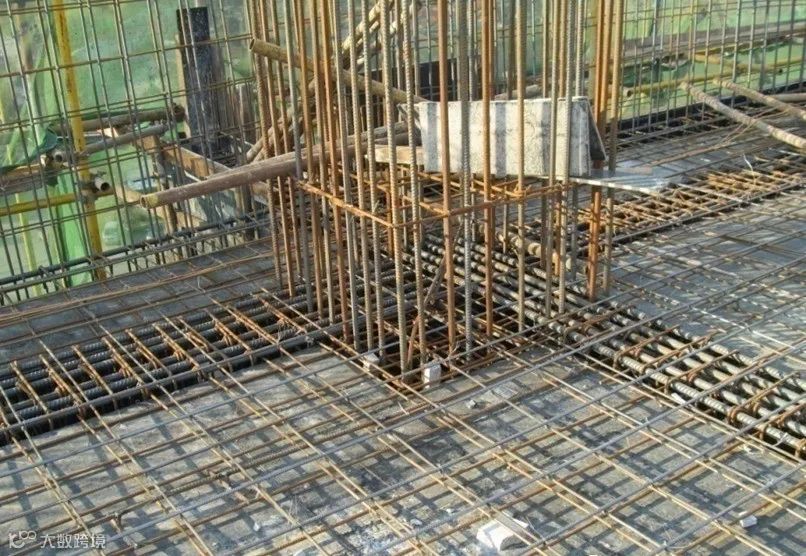

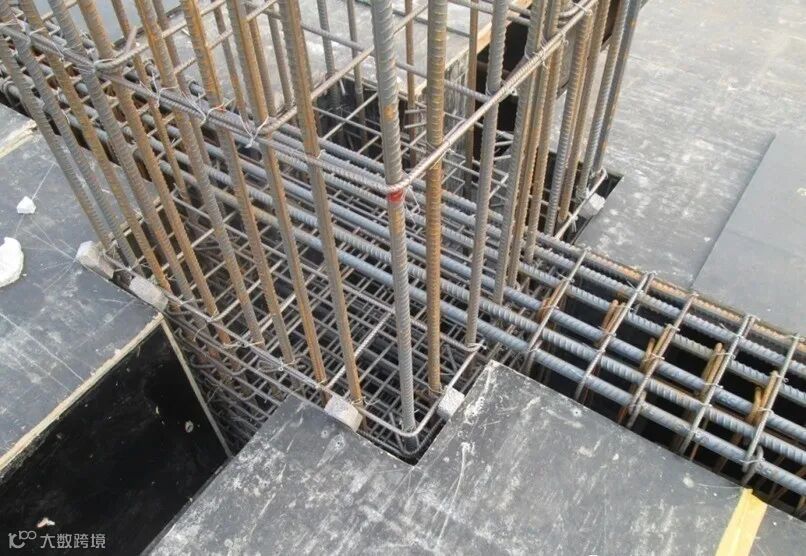

柱主筋位置确定后，利用混凝土垫块固定：

对于一些较小的缝隙，仍然要用短钢筋塞实，防止柱主筋移位：

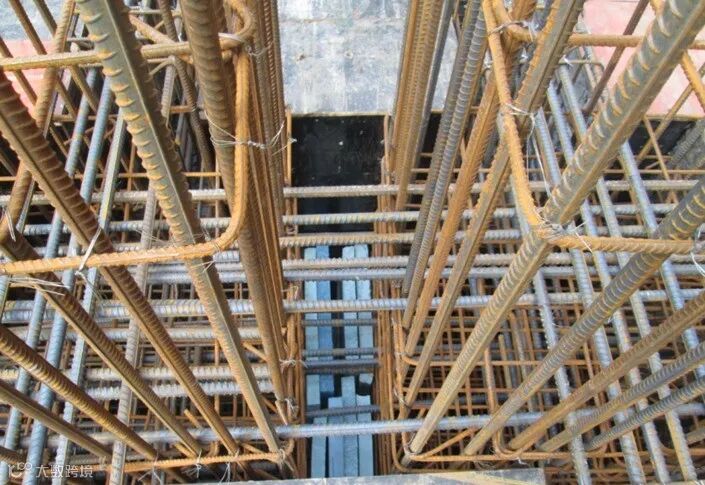

双柱中间采用挤塑板塞实加以固定：

（3）使用定位框，将柱主筋分布均匀。

▲预制定位框架

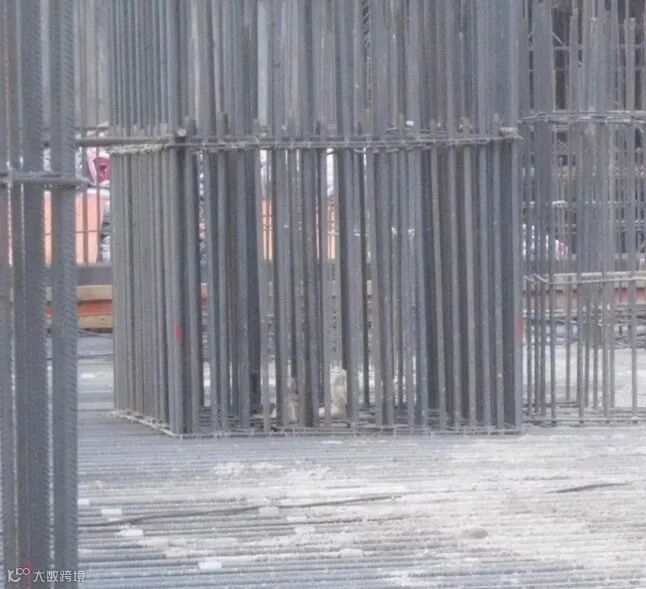

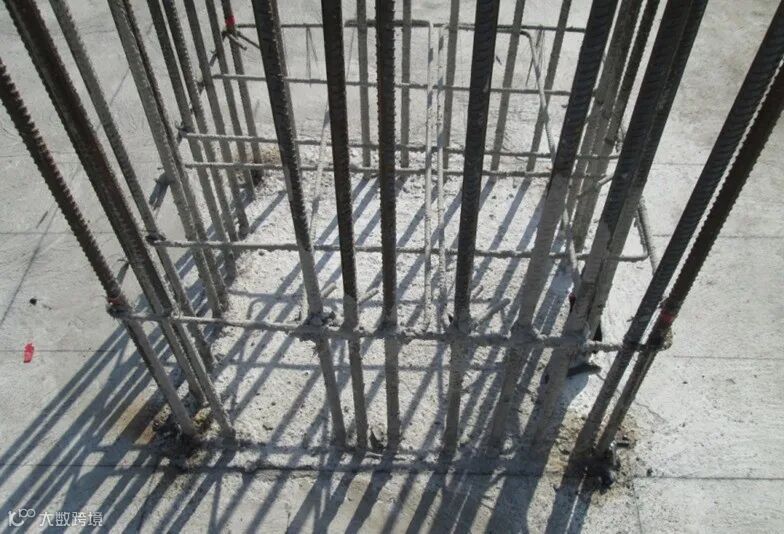

▲定位框架使用效果

2、梁钢筋下料准确

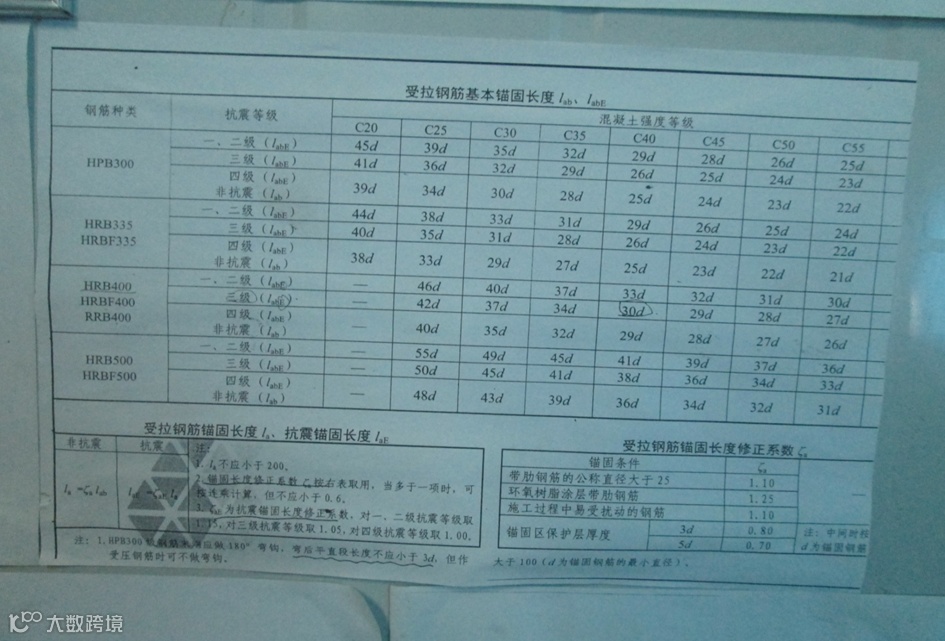

结合G101-1图集，计算现场梁钢筋搭接、锚固长度：

对照计算结果，检查施工方的下料单：

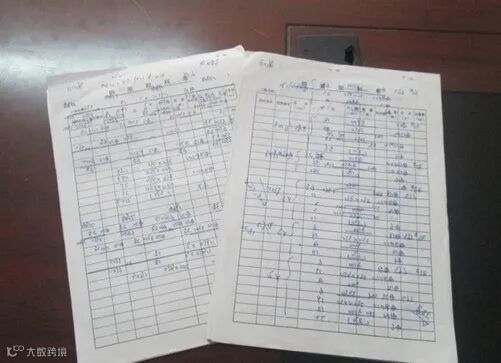

▲钢筋下料单对比

在现场实测实量，验证效果：

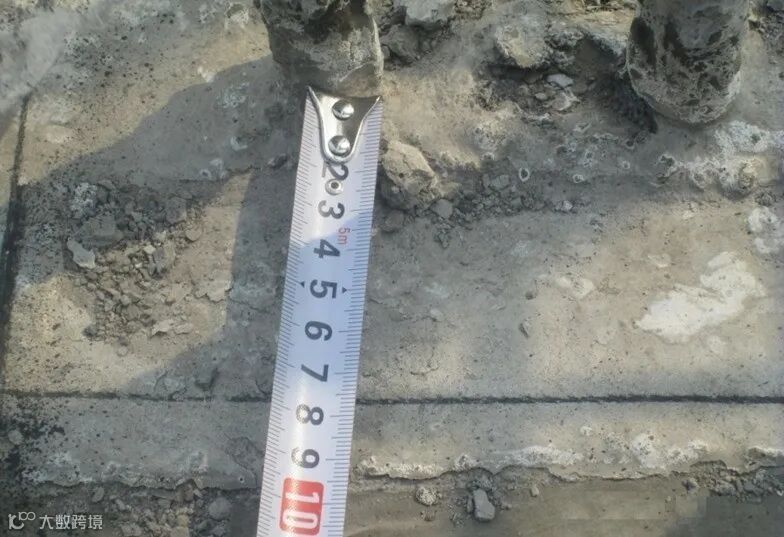

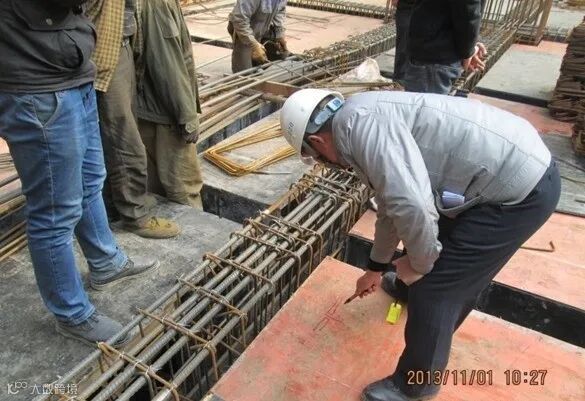

▲施工现场测量钢筋长度

3、保证钢筋连接丝头加工及连接质量

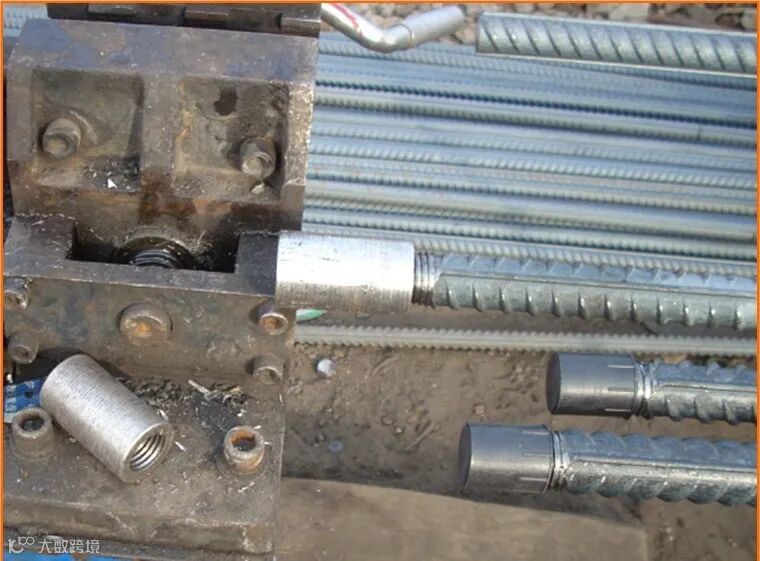

加大对钢筋后台加工的管理力度，丝头加工完成后立即戴上保护帽，防止破损、锈蚀，直到使用时才可以摘去：

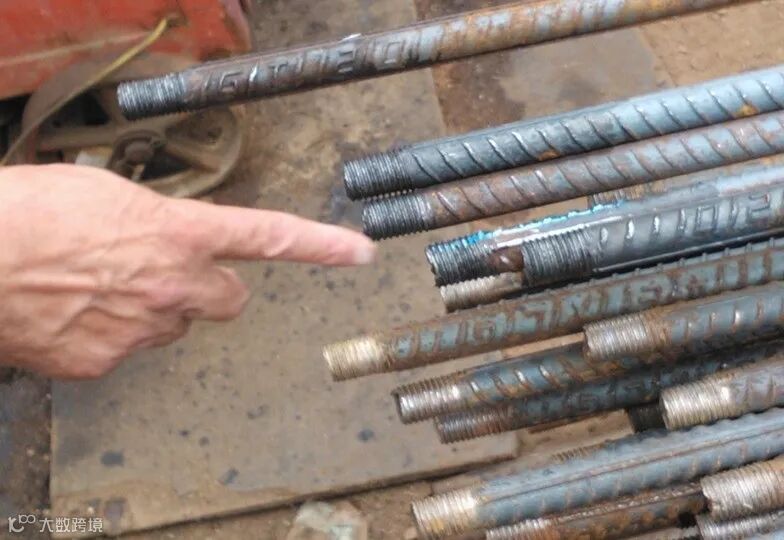

▲钢筋切头后半成品保护

梁钢筋安装完成后必须进行自检、互检、交接检，严格执行项目上的联合会签制度，由项目质检员收集会签表，工序完整有效进行，出现问题能够立即找到责任人，及时整改。

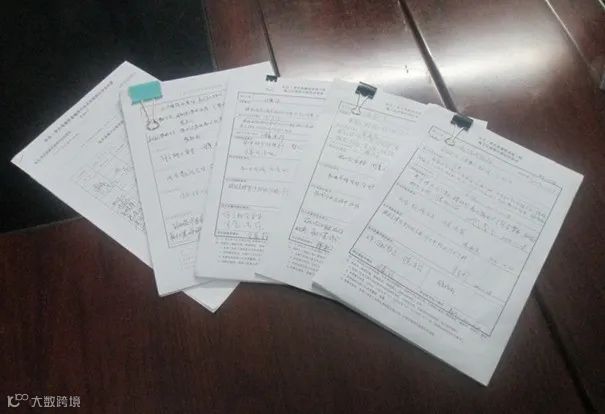

▲联合会签表格

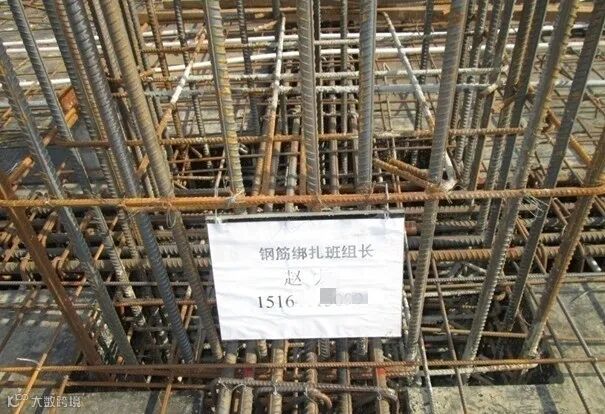

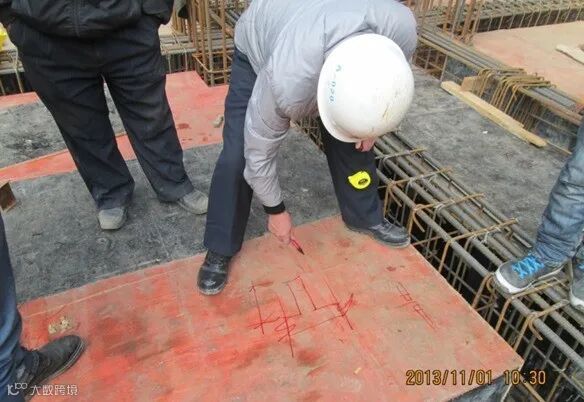

▲现场钢筋安装实名制

4、加强现场管控

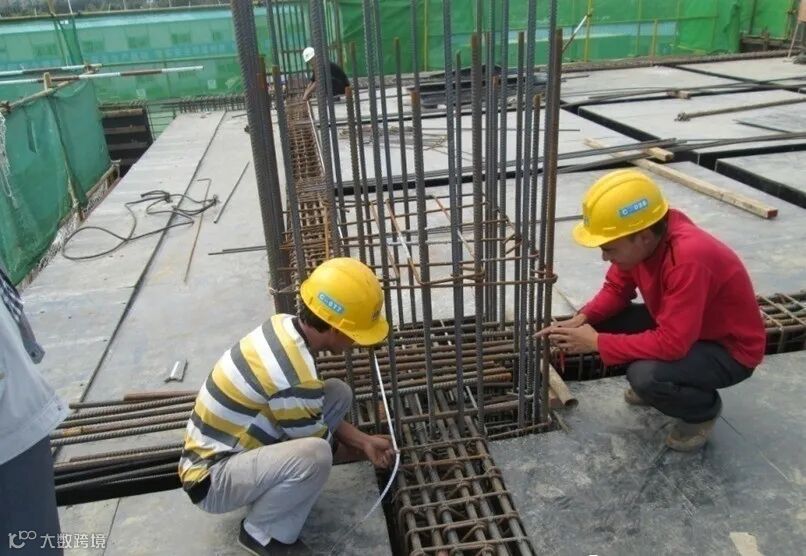

加强质量意识，现场对工人进行实地培训：

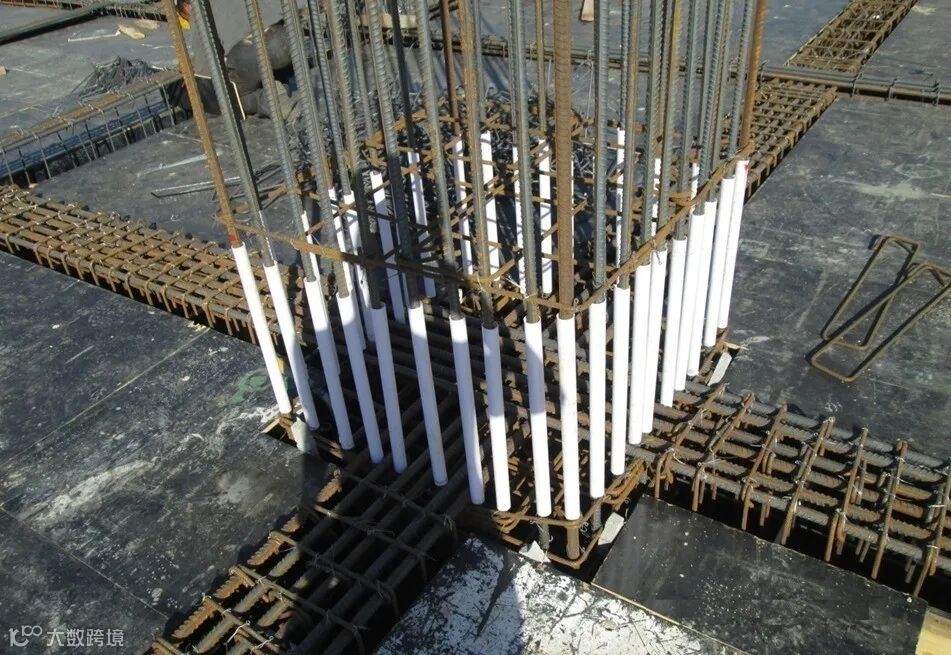

现场成品保护措施，保证工序完整有效：
