【施工技术】锚杆支护的那些事儿，就得一次看个明白！

施工中常采用锚杆支护方式，将制好的杆柱打入地表岩体或硐室周围岩体预先钻好的孔中，利用其头部、杆体的特殊构造和尾部托板（亦可不用），或依赖于粘结作用将围岩与稳定岩体结合在一起而产生悬吊效果、组合梁效果、补强效果，以达到支护的目的。具有成本低、支护效果好、操作简便、使用灵活、占用施工净空少等优点。

锚杆施工技术流程

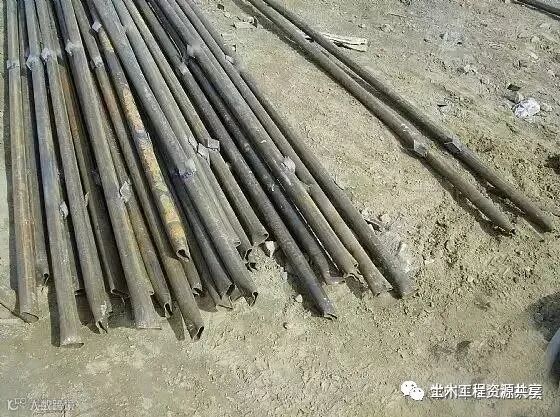

1、锚杆概述

所谓锚杆就是钢管焊上角钢片，形成倒刺（通过打入土体锚杆并且注浆加强土体的连接，坡面用钢筋网片加喷射细石混凝土护壁，保证基坑边坡土体稳定的工艺，钢管的一端已经被拍扁了，是为了打入土体容易）：

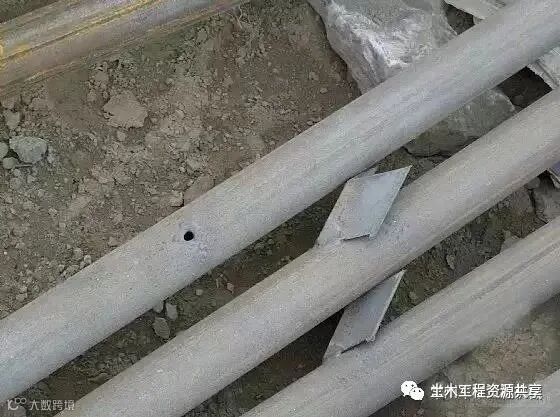

2、压密注浆孔

藏在倒刺下面的，为了以后注浆准备：

3、打入锚杆，专用机具使用

4、锚杆打入到位

5、焊接固定钢筋

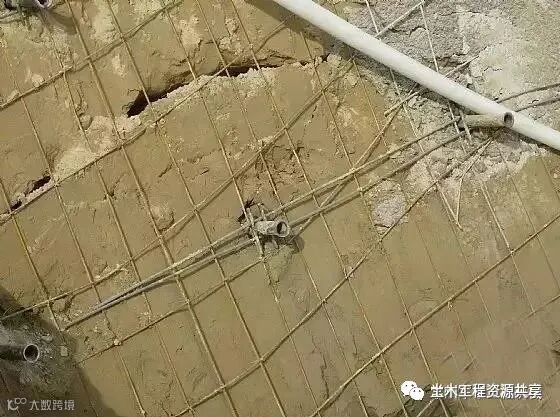

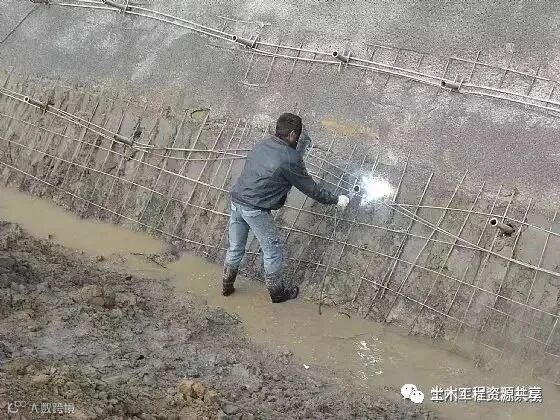

6、锚杆与钢筋网片焊接

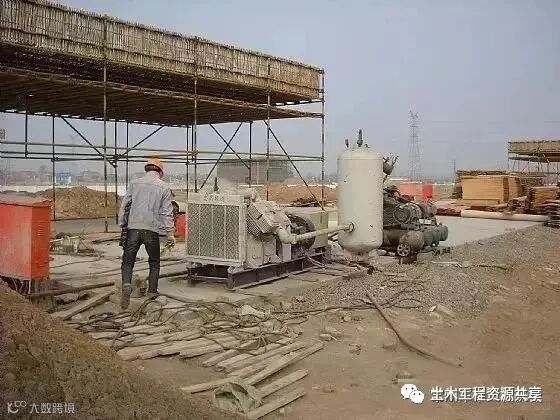

7、空气压缩机加压送石料

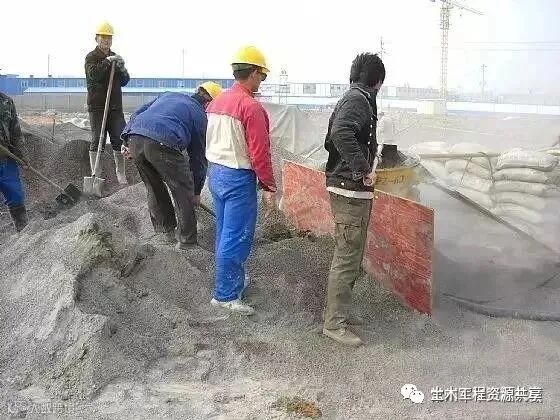

8、加入水泥细石

料斗 喷压机

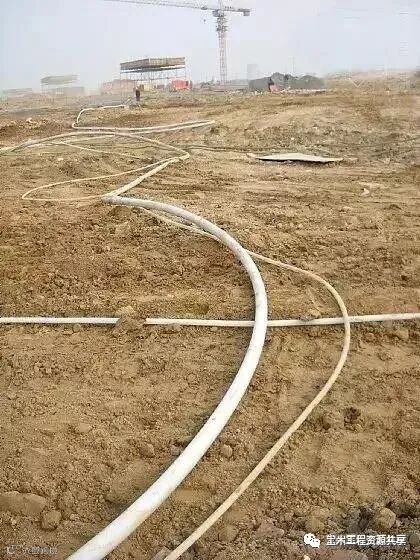

9、大管送砂 小管送水 到头混合

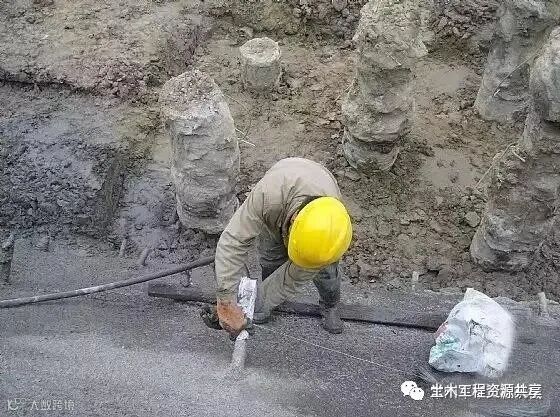

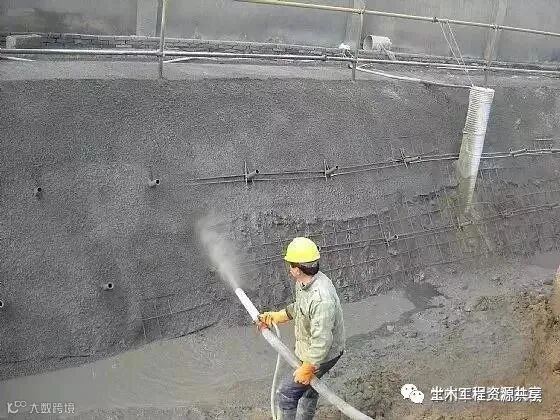

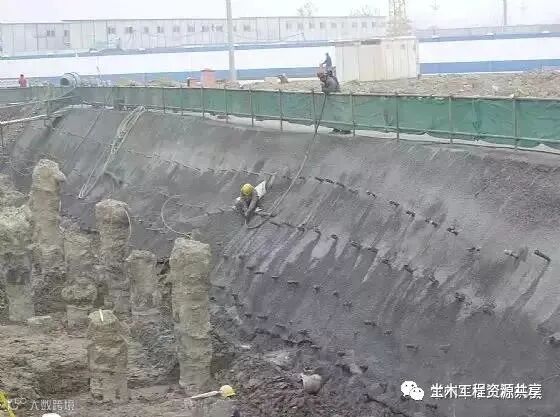

10、喷射混凝土

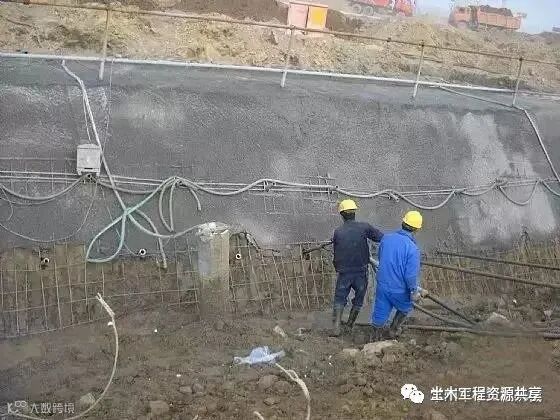

11、喷射混凝土护壁完成

准备注浆

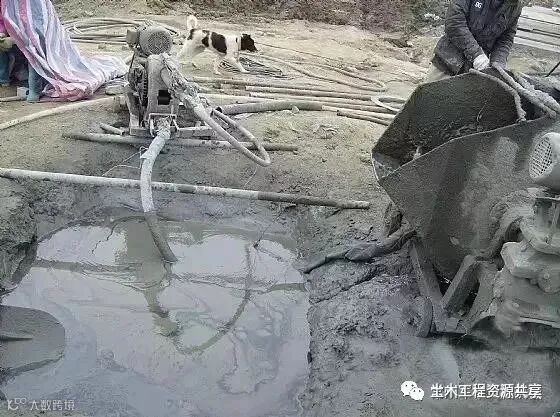

12、水泥浆池通过泥浆泵送出

13、水泥浆注入锚杆

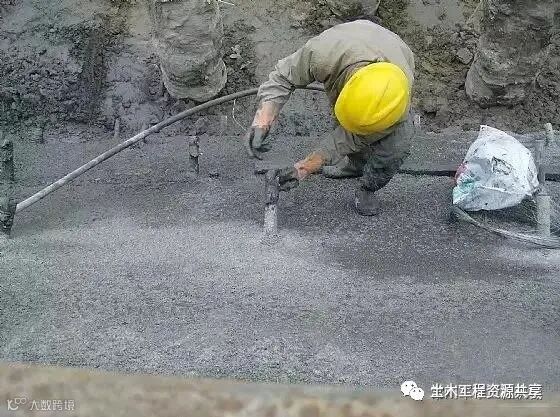

14、封闭锚杆口

15、封闭完成

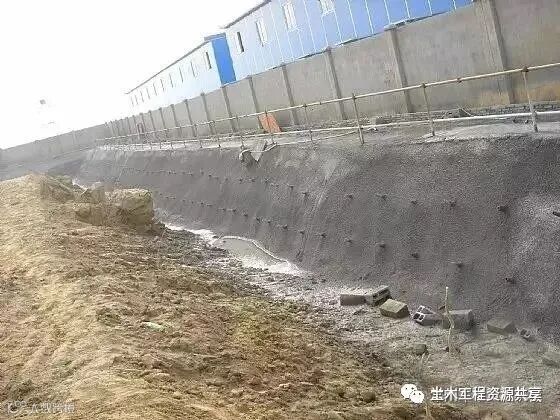

16、远景效果

锚杆护坡施工工艺，护坡效果是不错，但投入的费用很大，作为一般的边坡维护，比较常用的还是挂网抹灰护坡，相对来说价钱投入少很多，效果大体差不多。

3种主流锚杆的施工要点

普通水泥砂浆锚杆

（1）普通水泥砂浆锚杆与中空注浆锚杆施工顺序不同，施工顺序为成孔后先注浆再安装锚杆；

（2）普通水泥砂浆锚杆宜选用螺纹钢筋作锚杆。锚杆外露端应加工120～150mm的标准螺纹，并采用配套标准螺母；

（3）砂浆配合比（质量比）：水泥：砂：水宜为1：1～1.5：（0.45～0.5），砂的粒径不宜大于3mm；

（4）砂浆应随拌随用，一次拌和的砂浆应在初凝前用完，已初凝的砂浆不得使用；

（5）采用单管注浆工艺，灌浆管应插至距孔底50～100mm处，开始注浆后反复将注浆管向孔底送，使砂浆将孔内多余的水挤压出孔外，之后随水泥砂浆的注入缓慢匀速拔出。灌浆压力不宜大于0.4MPa；

（6）注浆开始或中途暂停超过30min时，饮用水润滑灌浆罐及其管路；

（7）砂浆灌注后应及时插入锚杆杆体，锚杆杆体插到设计深度时，孔口应有砂浆流出，若孔口无砂浆流出，则应将杆体拔出重新灌浆。全长粘结锚杆应灌浆饱满。

中空注浆锚杆

（1）对中空锚杆的注浆，监理必须要有旁站记录，严禁未注浆行为；

（2）中空注浆锚杆施工时应保持中空通畅，并留有专门排气孔。螺母应在砂浆初凝后拧紧，并使垫板与喷射混凝土面紧密接触；

（3）中空注浆锚杆应有锚头、垫板、螺母、止浆塞等配件；

（4）注浆过程中，注浆压力应保持在0.3MPa左右，待排气口出浆后，方可停止灌浆。

水泥砂浆药包锚杆

（1）应对药包做泡水检验，药包包装纸应采用易碎纸；

（2）药包不应有受潮结块现象，药包宜在清水中浸泡，随用随泡；

（3）药包应以专用工具推入钻孔内，防止中途破裂；

（4）锚杆宜采用手送插入并转动锚杆，也可锤击安装，但不得损伤锚头螺纹；

（5）锚杆插到设计深度时，孔口应有砂浆流出，无流出时应补灌砂浆；

（6）砂浆的初凝不得小于3min，终凝不得大于30min；

（7）应使垫块与喷射混凝土紧密接触。
