后浇带模板应该怎么做？GB50204-2015《混凝土结构工程施工质量验收规范》只有短短的15个字：
4.2.3 后浇带处的模板及支架应独立设置。
检查数量：全数检查。
检查方法：观察。
怎么样才算是独立设置呢？
后浇带样板
后浇带样板分为两个部分，一半是支模样板，另一半是混凝土浇筑完成，支后浇部分的模板，后浇带支撑独立设置。
具体的做法是这样的：

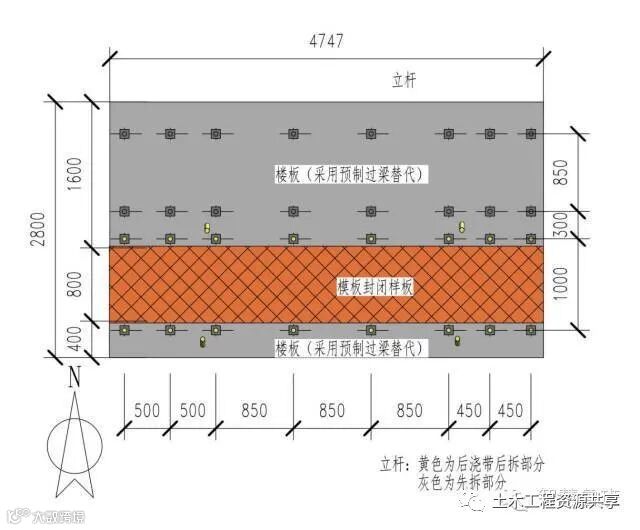

样板区长度：4747mm；宽度：2800mm

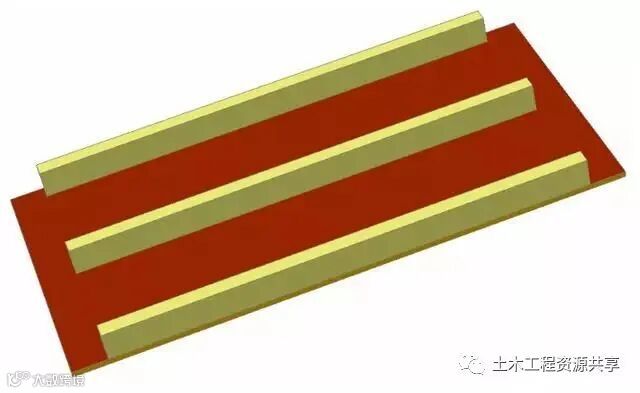

图示按不同的颜色区分：灰色为梁板模板，可以先拆，黄色为后浇带模板，是一个独立的支撑体系，桔红色是后支部分，在后浇带清理剔凿完成后支设，以下是详细做法：
立杆布置如上图所示，下面楼板采用预制过梁替代，后浇带宽度800mm，采用模板封闭。

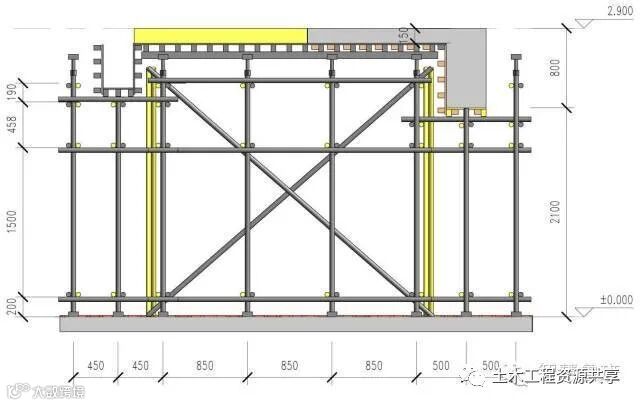

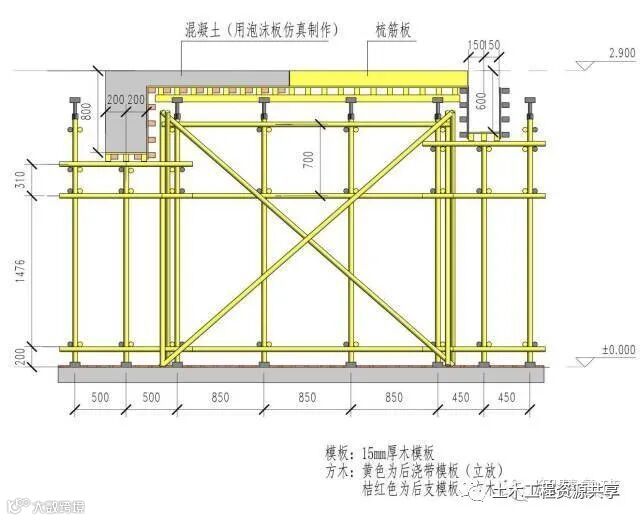

东立面

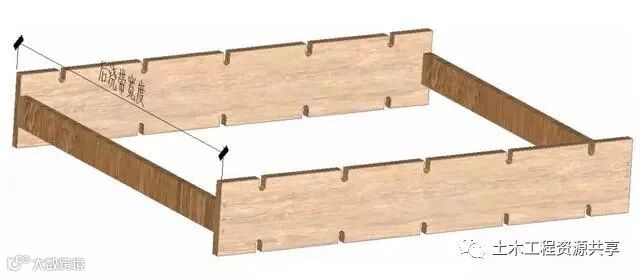

第一道水平杆（扫地杆）距地200mm，板模板采用U型支托，混凝土采用泡沫板仿真制作，另一半设置梳筋板。
西立面

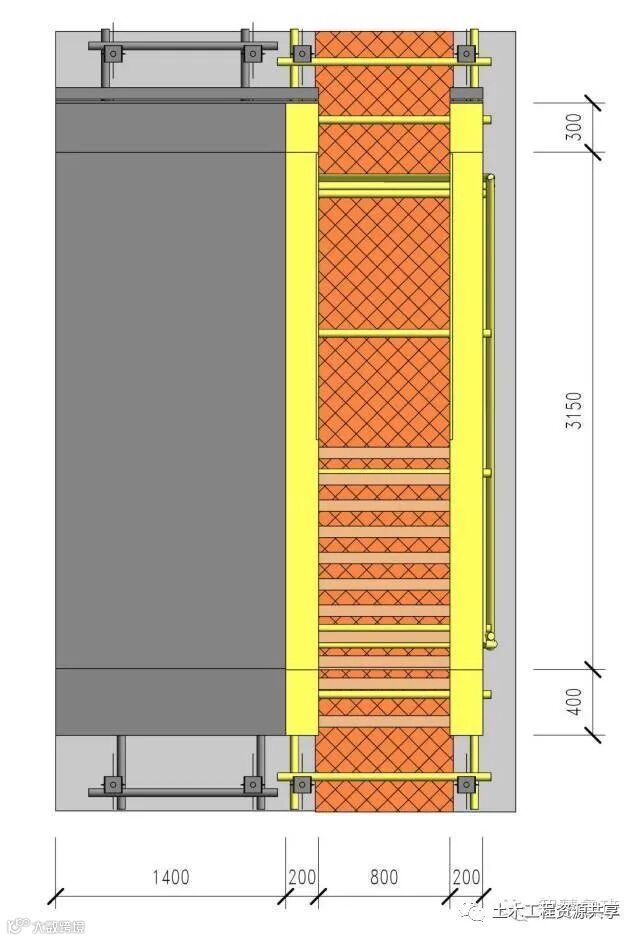

北立面
那么，独立的支撑体系是如何形成的？

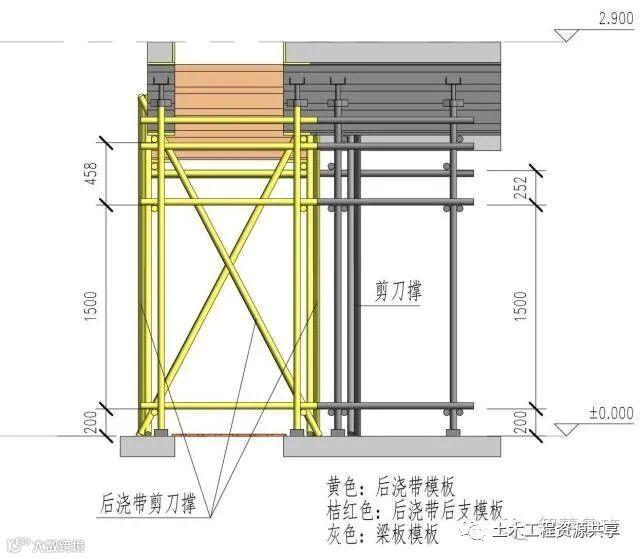

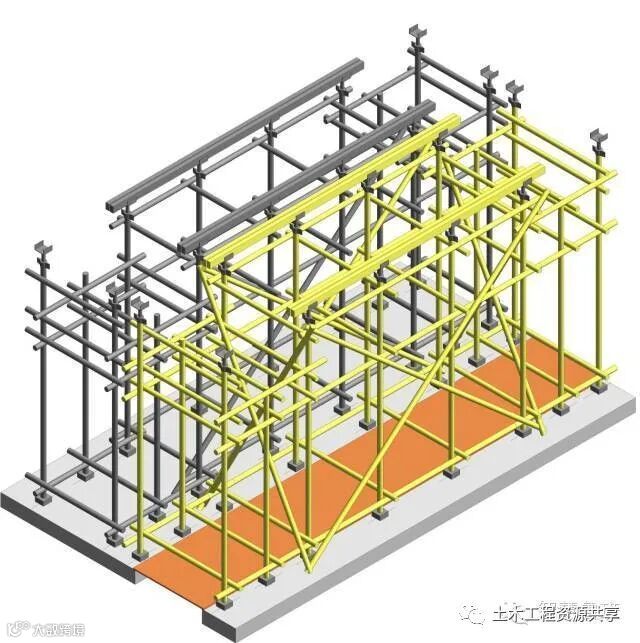

这个图片看得比较清楚，水平杆是分开的，而且是错开设置的。后浇带设置独立的剪刀撑，梁板模板剪刀撑单独设置，拆模时，将灰色支撑拆掉，保留黄色支撑就可以了！

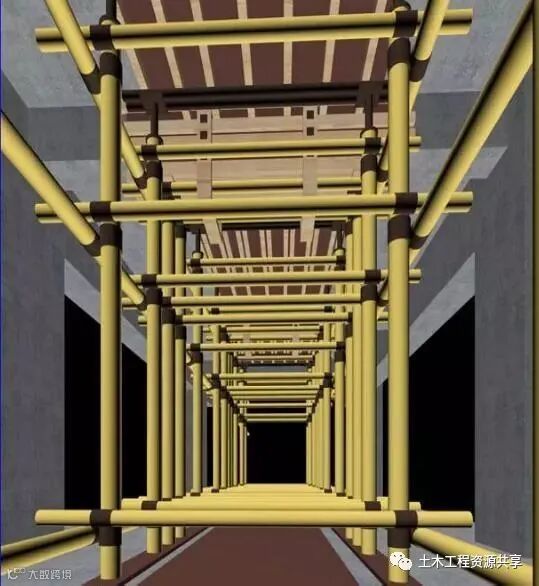

如果你还没明白，下面这个图去掉了次龙骨方木和模板，应该更直观：
后浇带样板做法给您介绍完了，最后还要注意以下几点：
一、操作要点
1、后浇带模板支设必须采用独立设计系统，与满堂脚手架安拆互不影响，且上下层立杆放置同轴心，后浇带砼未浇筑不得拆除；楼层通道应按方案中明确位置预留架体开口，后浇带板面应作防护，并在实施过程中严格执行。
2、现浇板后浇带模板上部侧口模板与钢筋位置锯槽吻合，安装牢固，或采用钢丝（板）网支设牢固，上口两侧加设木方，并用木模板整体封闭、保护，直到砼浇筑时打开。
3、地下室顶板后浇带两侧砼浇筑后加设挡水台，地下室外墙后浇带按设计方案执行。
二、质量效果

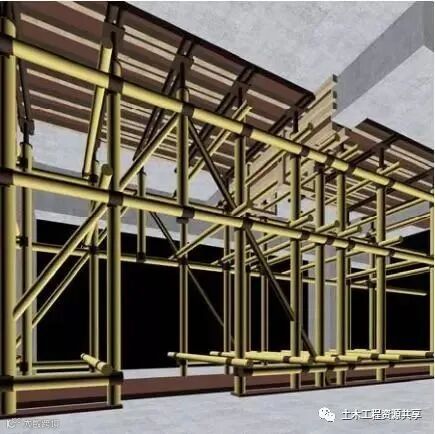

图 1：后浇带模板支设必须采用独立设计系统， 与满堂脚手架安拆互不影响，且上下层立杆放置同轴心，后浇带砼未浇筑不得拆除。
图 2：楼层预留通道洞口搭设规范

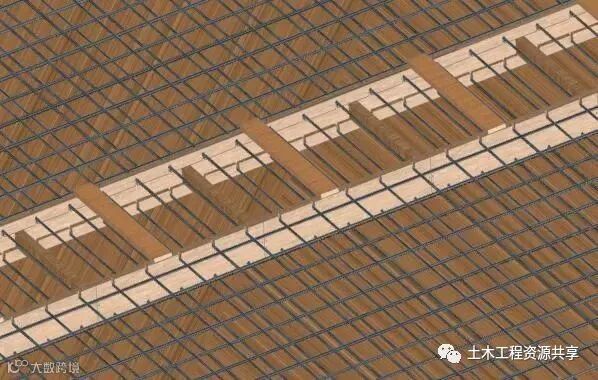

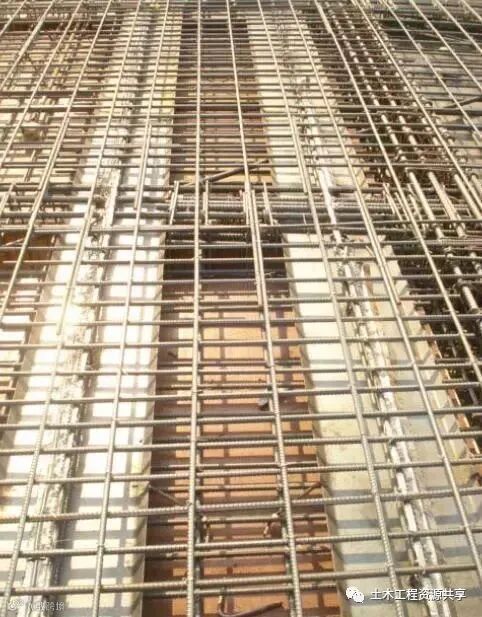

图 3：后浇带模板上部支设侧模与钢筋位置锯槽吻合，安装牢固。
图 4：后浇带模板上部支设用钢板网，安装牢固。

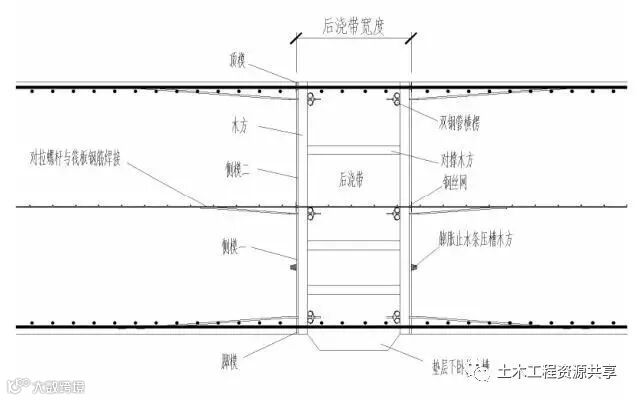

图 5：筏板后浇带模板支设做法①、②

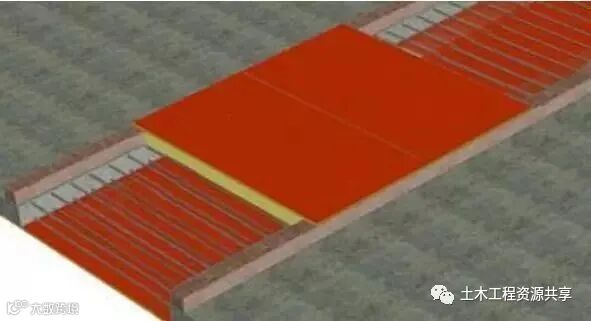

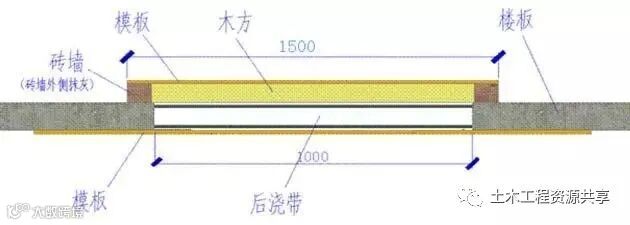

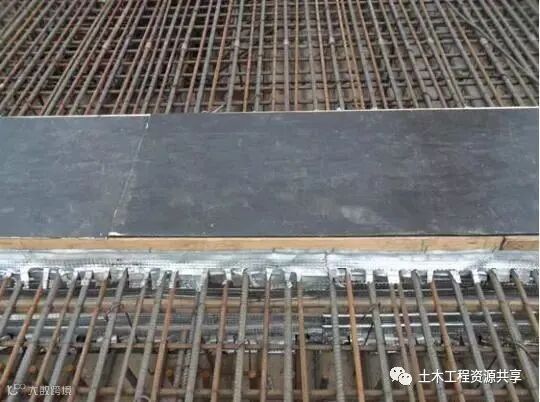

图 6：后浇带用木盖板覆盖保护，木盖板固定用木龙骨安装牢固。

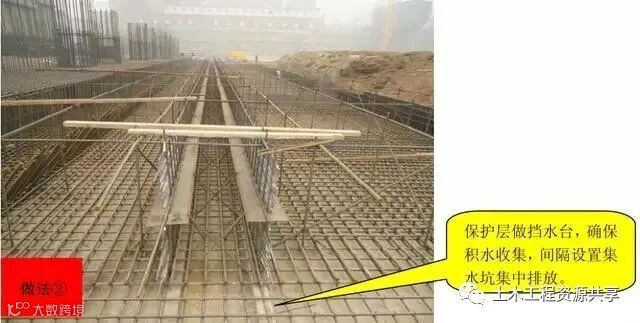

图 7：地下室顶板后浇带两侧砼浇筑后加设挡水台
