两墙合一”是将围护墙兼为结构墙或部分结构墙，合理的利用围护墙，降低造价，是绿色施工的体现。
整体式“两墙合一” ，在地下连续墙内侧设置300左右的叠合墙（衬墙），依靠两墙将地下水封堵在外部。
分离式“两墙合一” ，在地下连续墙幅接头处设置壁柱，壁柱间设置砖或混凝土隔离衬墙，采用“疏导”的方式防水，在地下连续墙和衬墙之间设置排水沟，如有渗漏，水从排水沟排出。

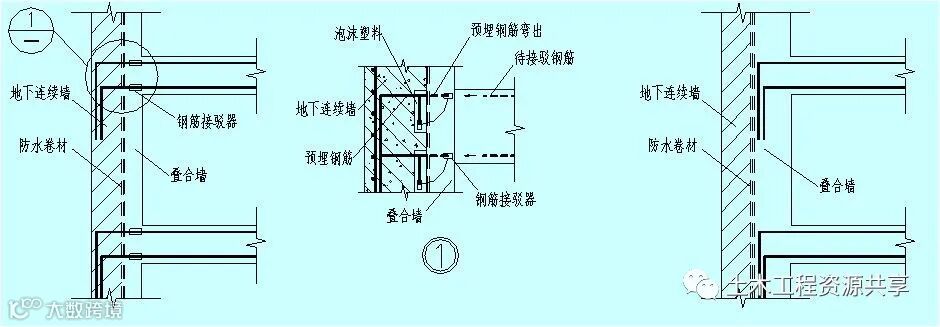

a）与地下连续墙有连接钢筋 b）与地下连续墙无连接钢筋
整体式“两墙合一”节点
分离式“两墙合一”节点
地下连续墙与底（楼）板的连接
地下连续墙与底板连接
1、水平结构逆作中的临时围护墙与楼板节点
临时围护墙支撑以楼板代替，因此围护墙与水平楼板间需形成可靠的支撑体系，以保证其传递围护墙的水平力。一般通过传力型钢进行传递。

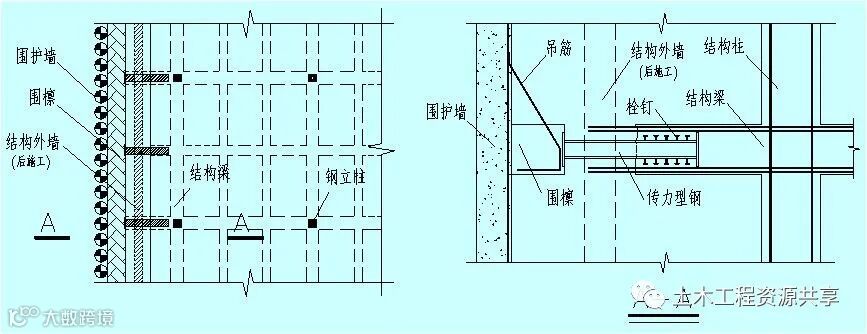

临时围护墙与楼板的连接

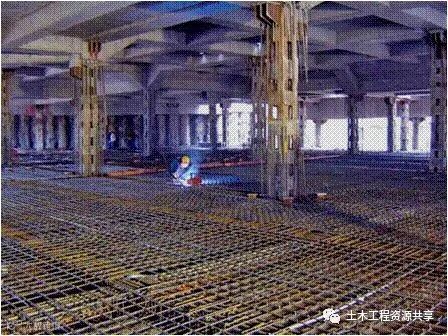

钢格构柱与梁板节点
需考虑两方面问题：其一，永久柱未形成，楼面梁（板）搁置在格构柱上，要考虑节点处竖向力的传递，在格构柱上设置抗剪构造钢筋、栓钉或钢牛腿；其二，格构柱钢板影响梁纵筋直接贯通，可在梁节点处水平加腋。

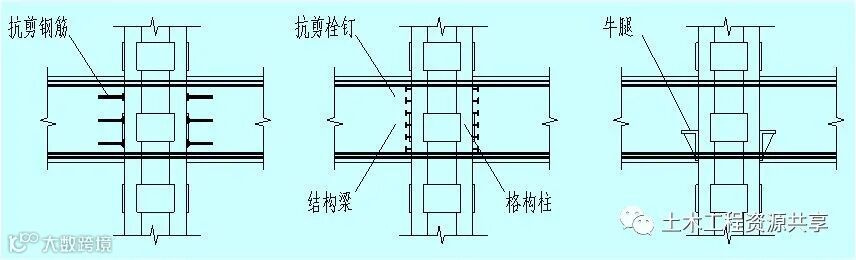

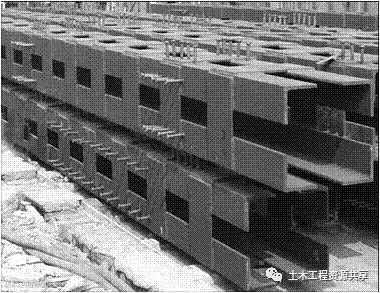

钢格构柱与结构梁板的连接构造
钢立柱与结构梁的连接节点

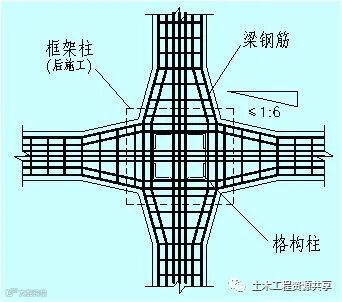

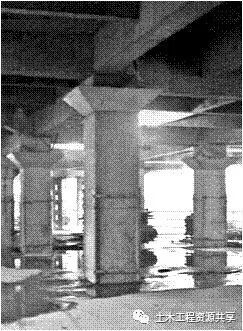

钢立柱与结构梁节点处梁的加腋处理

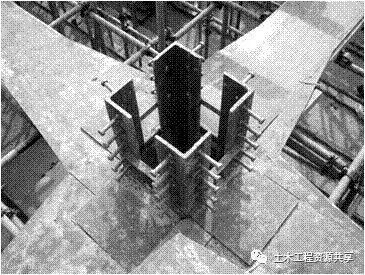

钢立柱与结构梁节点设置栓钉与梁加腋

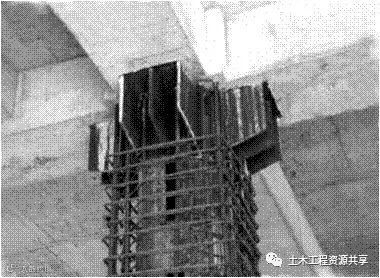

钢格构柱上设置钢牛腿
钢管混凝土柱与梁板节点
需考虑的问题与格构柱相同处理方法也类似，可采用环形钢牛腿、栓钉+钢筋混凝土环梁节点。
钢管混凝土柱与梁的栓钉和牛腿节点>连接栓钉
钢管混凝土柱与梁的栓钉和牛腿节点>环形钢牛腿连接

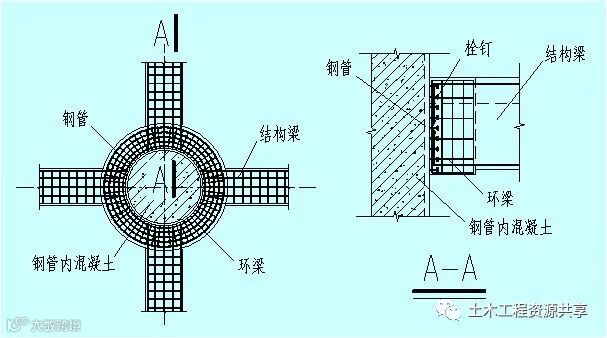

钢管混凝土立柱与梁的环梁节点

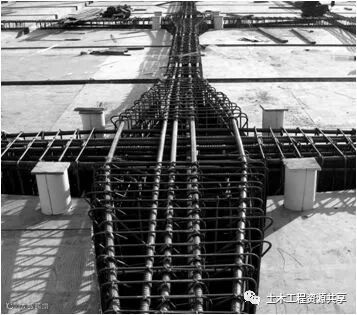

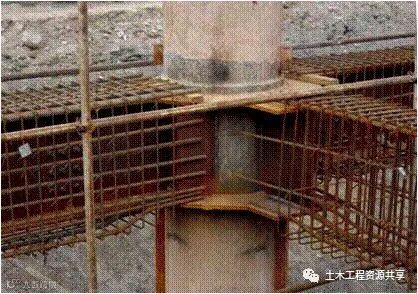

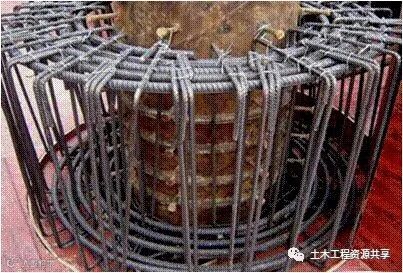

环梁节点实景图>环梁钢筋及栓钉
环梁节点实景图>环梁混凝土浇筑完成
钢立柱与立柱桩的节点
逆作法工程中单桩承台的 “一柱一桩” 形式最为理想， 其构造简单、施工便捷、经济性好。当设计为“一柱多桩”时，应尽量调整桩的布置使柱下有桩，以便在其中设置钢立柱，应进行立柱桩的施工期间承载力验算。若立柱下无桩，需采用多根钢立柱、柱顶设置托梁传递荷载，加大资源消耗，增加施工难度，应尽量避免采用。
钢立柱与立柱桩

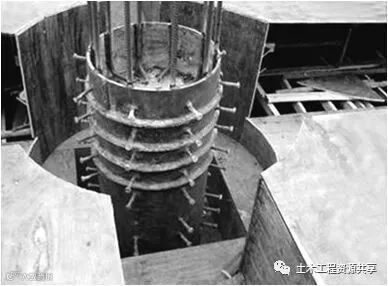

钢管混凝土立柱与立柱桩的连接

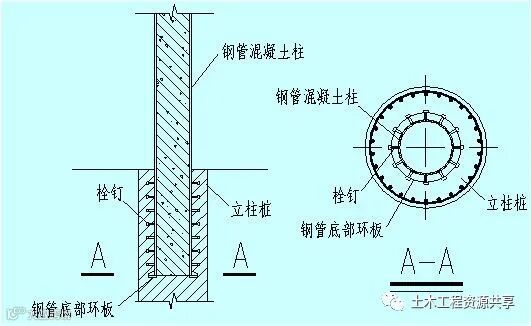

钢管混凝土立柱与立柱桩的连接
预留混凝土浇筑口

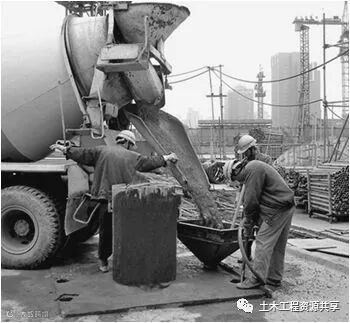

通过浇筑口浇筑板下柱子

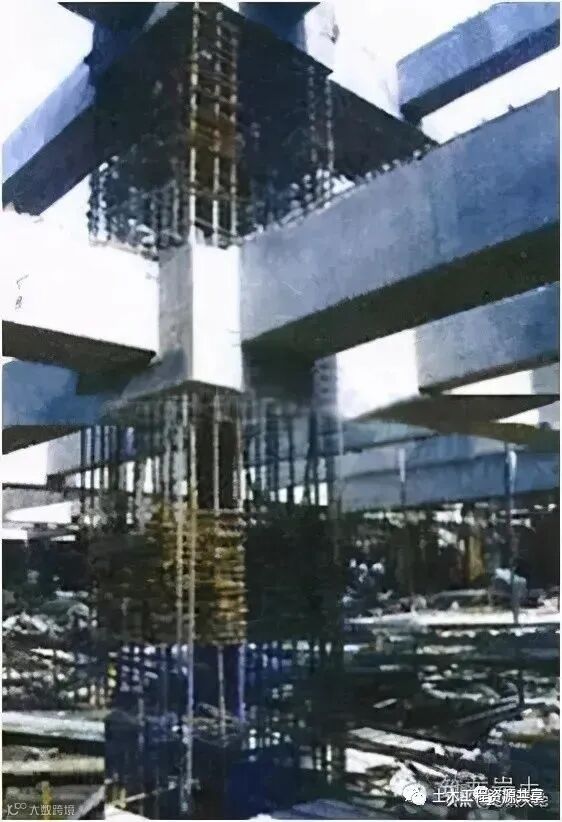

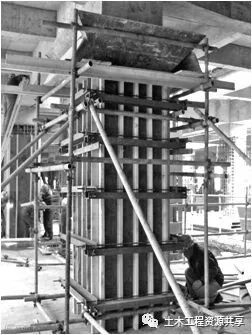

“一柱一桩”向下延伸的柱头的施工>带有浇筑口的模板
浇筑完成的柱子
逆作法多桩承台桩的理想布置方式
一柱两桩—临时立柱托换施工
特殊部位的水平力传递
1、结构后浇带部位：预埋型钢，两侧混凝土内型钢 上设栓钉；底板下也可增加混凝土传力板。
2、水平结构错层部位：加腋斜度≦1/2。

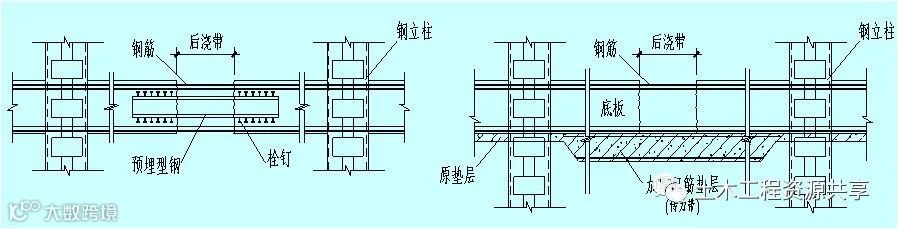

a）型钢传力带 b）混凝土传力带
后浇带处的传力型钢的设置

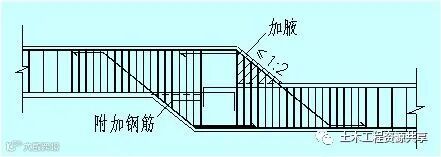

楼板错层部位结构的加腋

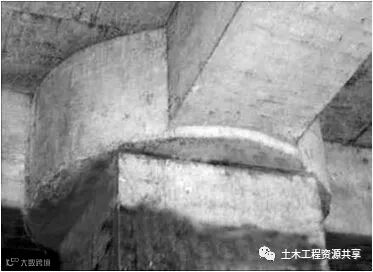

楼板错层部位结构的加腋照片

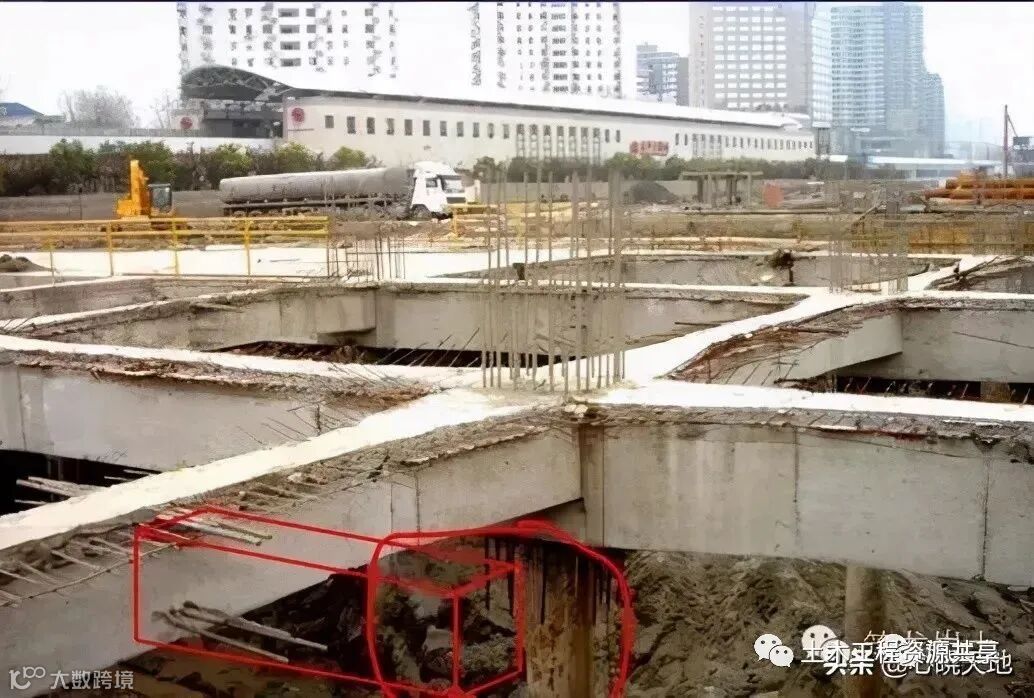

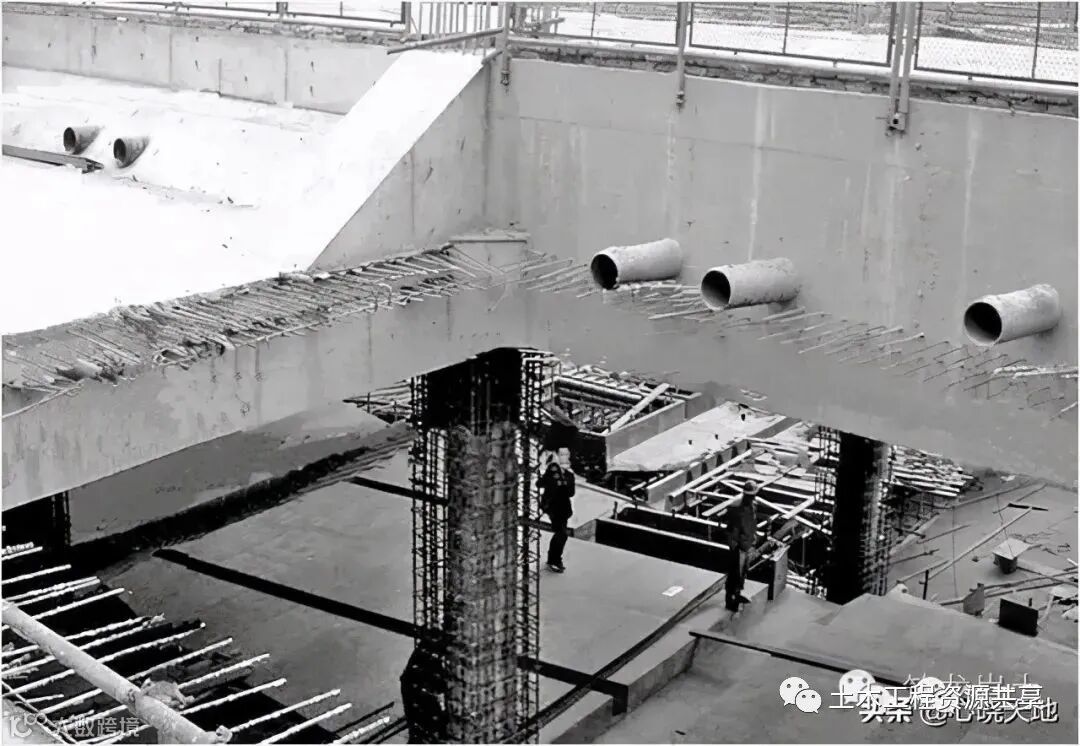

常规的结构设计和施工理念的改变（取土口处）
常规的结构设计和施工理念的改变
