【施工技术】8个步骤,就能用“经纬仪”为建筑楼层放样!

AI土木通

2021-01-28

导读：专注为工程人共享建筑业精品资料欢迎关注下载更多资源工作技能提升I软件及使用教程I注册类考试课件I图集规范下载资料有任何疑问，欢迎添加小tomu微信号：TomuArc咨询交流。

提示点击↑上方"土木工程资源共享"关注加入

点我资料免费下【重磅福利】

第一步

下面的人将激光垂直仪从投点层将点打上来，顶层的人用激光板接点。

为了减少仪器误差，建议投点的激光垂直仪分别旋转90`、90`、90`或者180`、90`、180`。

激光板上看误差，4个点取中心尽量减少误差。把中心点做好标记。

第二步

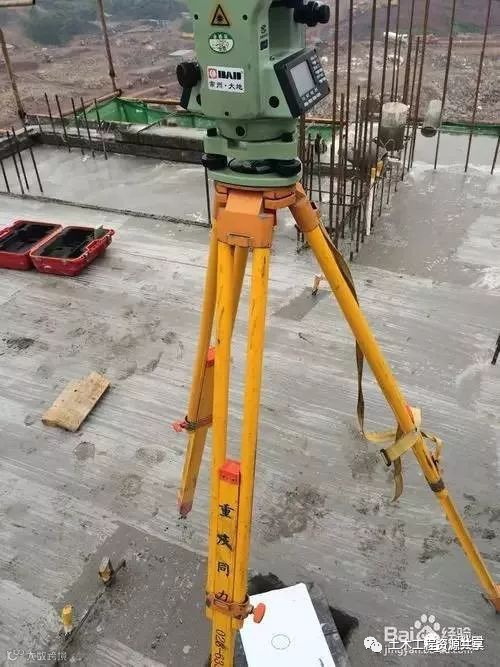

架设好经纬仪（我用的是电子经纬仪，常州大地的），仪器的架设我就不多说了，反正对中、精平必须要保证合格。

第三步

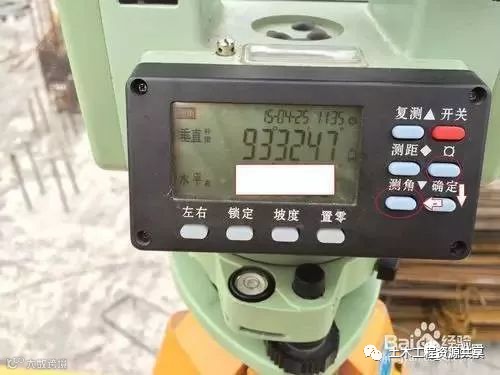

打开电子经纬仪，把对中激光灯打开。

这台仪器的步骤是【开关】-【灯光】--【测角】，按照这个顺序按键，就可以打开对中激光。

第四步

【后视】：仪器架设在一个激光板上方，后视另一个相邻直线的激光板接点位置。

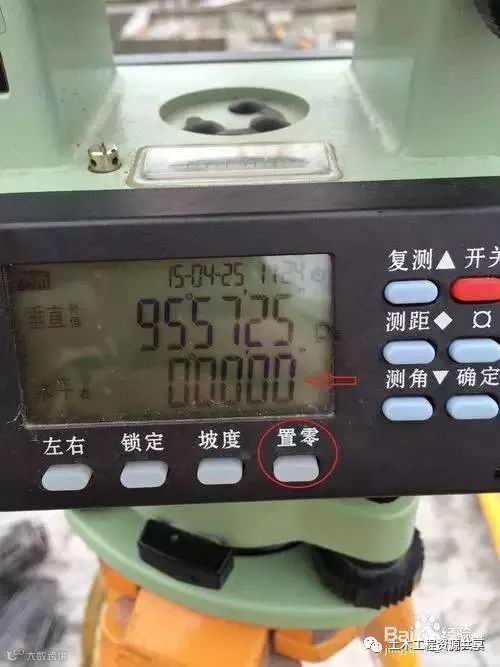

待上下、左右【制动螺旋】固定完成以后，点击【置零】，此时仪器屏幕上面的角度读数自动变为”00000“。

这样，就确定了一个方向

第五步

调动上下【制动螺旋】，指挥接点人在板面打点。

如光线调节许可，可以打开物镜激光，这样最方便。具体操作是:灯光--【复测】就行了。

第六步

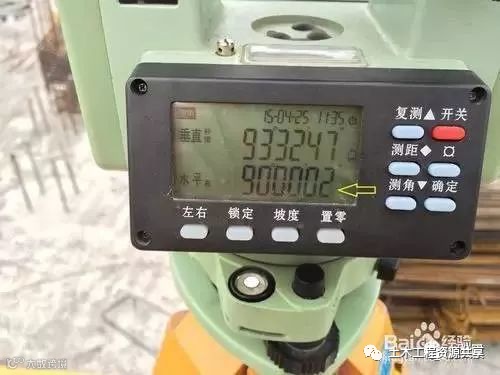

调动左右【制动螺旋】，使仪器旋转90`,再打出另一条垂线段。

打点做法同第五步。这样即可弹出2条相互垂直的线段。

第七步

把一起重新架设在这个架设点的“对角”点，在用从第四步到第六步同样的操作，完成另外2条垂线段。

这样就完成了投点以后的穿线过程。弹好墨线以后，就完成了4条控制线。

第八步

【检查】。钢卷尺拉出4条线之间的距离。同图纸上的控制线距离作比较，如果差距大，那么必须重新测量。

归纳

归纳一下关键步骤：

1.接4个点或者3个

2.选中其中能形成对角点的2个，分别架设经纬仪--架设一个角点。

3.后视相邻的角点，穿出一条线--转90`，穿出另外一条线段--架设仪器在对角点--后视相邻点，穿出一条线---转90`，再穿出另外一条----结束

注意事项

1、投点仪（激光垂直仪）可以只投3个点，也可以用上述方法穿线。3个点4个点都行

2、如果你的电子经纬仪偶尔数据不同步，建议您使望远镜反转180`---相当于光学经纬仪的盘左盘右调解
