【施工技术】砌体工程工艺标准化手册，这个图解我给100分！

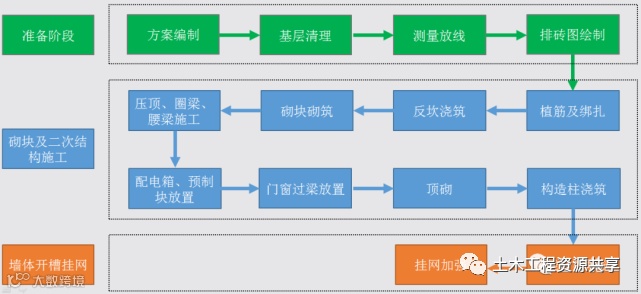

1.砌体工程基本工序

2.砌体工程施工图解

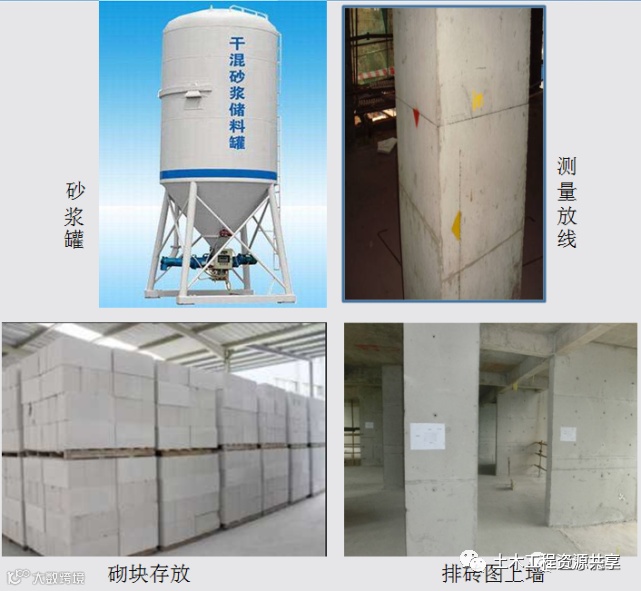

（1）材料进场与存放

进场验收：

砌块、砂浆应具有产品合格证书、性能检验报告，进场前应进行取样验收：

加气砌块进同品种、同规格、同等级的砌块，以10000块为一批，不足10000块亦为一批，随机抽取50块砌块，进行尺寸偏差、外观检验。其中不符合该等级的产品不超过5块时，判该批砌块尺寸偏差、外观检验结果符合相应等级；

同一验收批砂浆试块平均抗压强度≥设计强度等级；同一验收批砂浆试块的最小一组平均值≥设计强度等级的0.75倍

材料存放：

砂浆应使用预拌砂浆存储在砂浆罐内；

砌块堆放应下垫上盖，堆放高度不得高于2m

（2）现场清理测量放线、排砖图

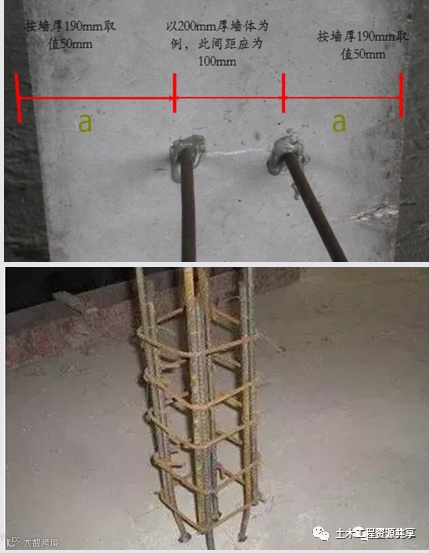

（3）放线完毕，进行构造柱植筋与绑扎

（4）同时可进行止水反坎的二次浇筑

（5）砌块、砂浆等材料上楼，开始砌筑

（6）门窗洞口部位设置预制块、压顶、过梁

（7）构造柱部位留槎，设拉结筋

（8） 砌体墙顶部预留时间达到14天后，进行顶砌或顶塞

（9） 构造柱支模浇筑

二、质量控制要点

2.1.关键工序重点梳理

2.2.质量控制要点全解析

（1）砌筑前排版（Fig.1）

砌体施工前应根据结构净高、净宽编制排版图，按照材料消耗最小原则进行规范排版，保证门窗、电箱等预留位置的合理性。

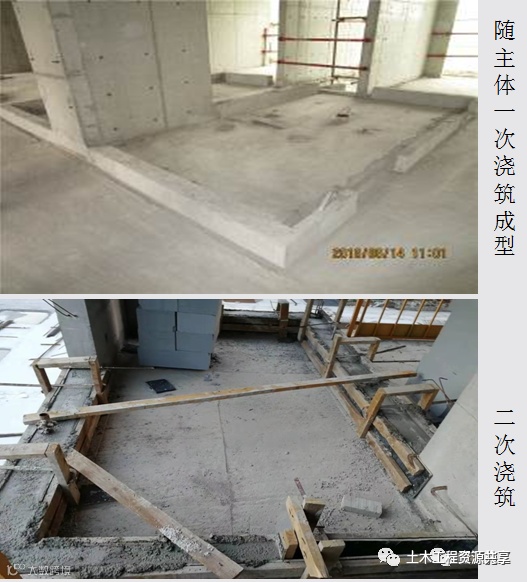

（2）反坎支模浇筑（Fig.2）

鼓励随主体一次浇筑，浇筑高度不低于楼板200mm；

二次浇筑前，应对基底、侧面等结合部位进行有效凿毛，以露出粗骨料为宜，凿毛率不低于50%；

支模前应准确定位，不得使用木块、小砖作为内支撑，不允许铁丝穿模或使用普通对拉螺杆。

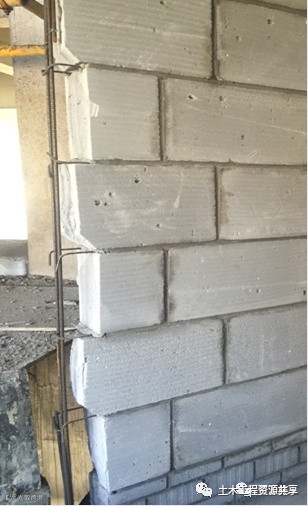

（3）砌块及灰缝(Fig.3-Fig.4)

砌筑当天应对砌块砌筑面洒水湿润，相对含水率以40%-50%为宜；

断砖、裂缝砖不得上墙，砌块应采用机械切割；

灰缝：采用普通砂浆时灰缝厚度不应超过15mm，勾缝应随砌随勾，不允许通缝、假缝、瞎缝；

砌筑砂浆应垫板、现场不允许加水、不得使用已初凝的砌筑砂浆。

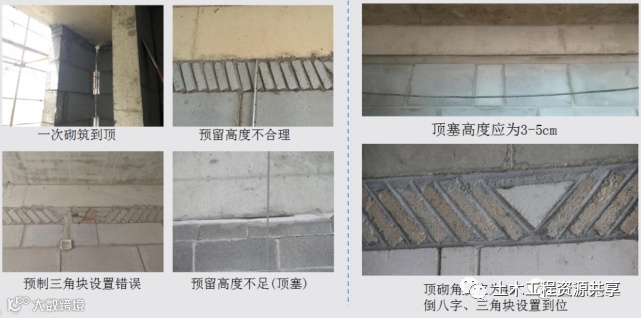

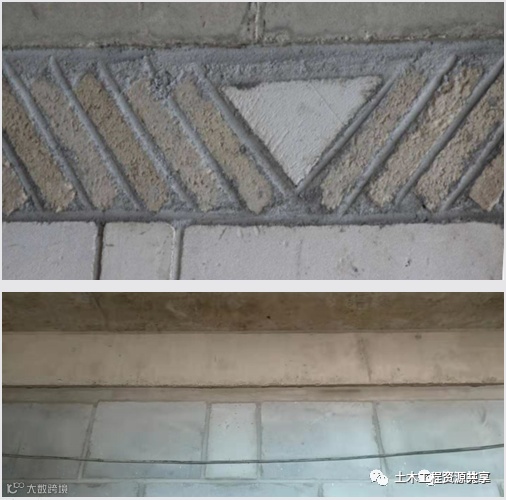

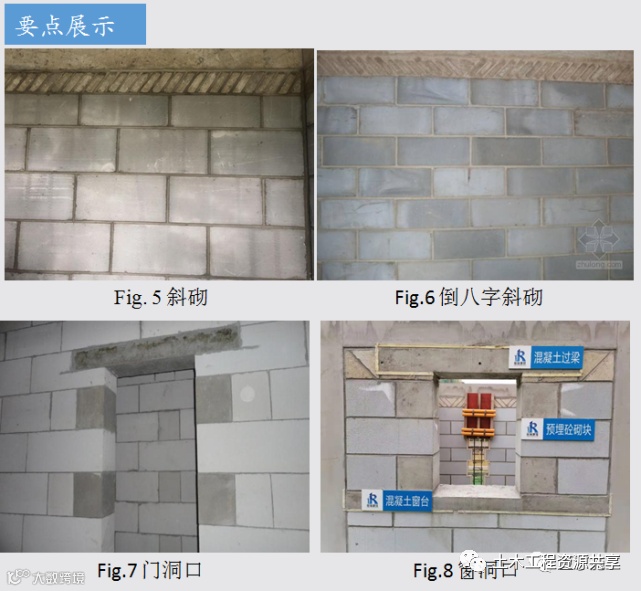

（4）顶砌（Fig.5-Fig.6）

不得一次砌筑到顶，预留高度在20cm左右，填充墙砌筑14天后才可以进行顶砌；

斜砌角度45-60度，两端需设置预制砼三角块，超过3m的中间加砌倒三角并采用倒八字砌筑，内外应反向斜砌

有预留管线、墙体转角、顶砖对接等端头处，应预先砌筑至少两皮砖高的挡砖

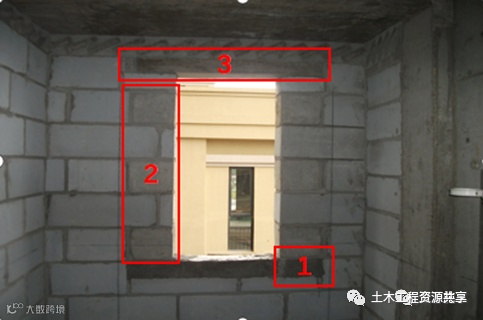

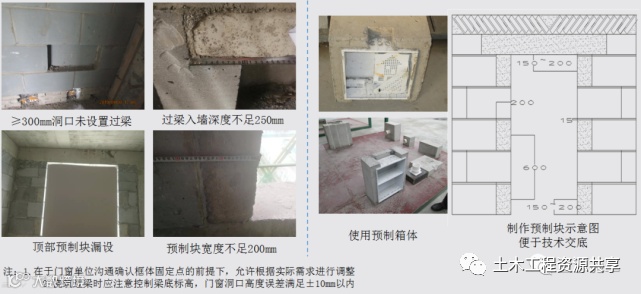

（5）过梁、预制块（Fig.7-Fig.8）

宽度超过300mm的洞口上部应设置钢筋砼过梁，过梁入墙长度不小于250mm；当受平面限制入墙长度不足150mm时，需采用植筋及现浇方式施工

入户门框、外窗框必须按要求设置混凝土预制块，室内门洞口需设置预制块或实心砖

预制块或实心砖的宽度同墙厚；长度不小于200mm；高度应与砌块同高或砌块高度的1/2且不小于100mm；最上部（或最下部）的混凝土块中心距洞口上下边的距离为150～200mm，其余部位的中心距不大于600mm，均匀分布（或满足门窗安装要求）

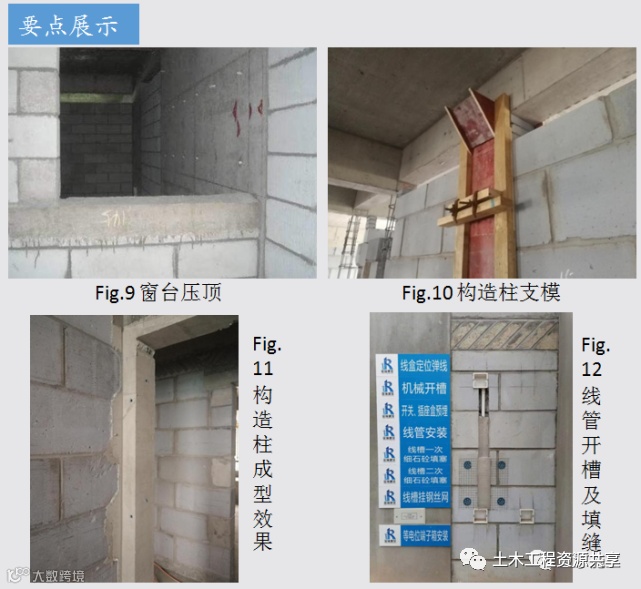

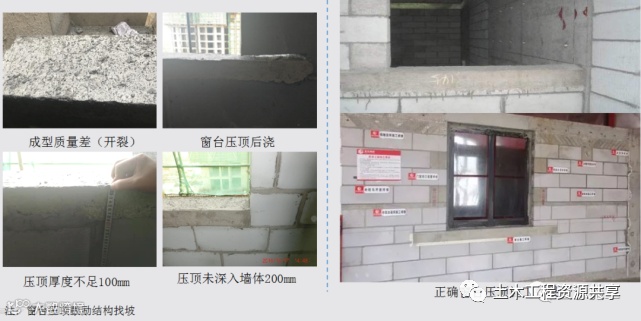

（6）窗台压顶(Fig.9)

窗台压顶严禁后浇，浇筑前新旧砼结合面应凿毛

压顶伸入砌体墙不小于200mm，厚度一般不低于100mm，不得出现孔洞、露筋、开裂等现象。

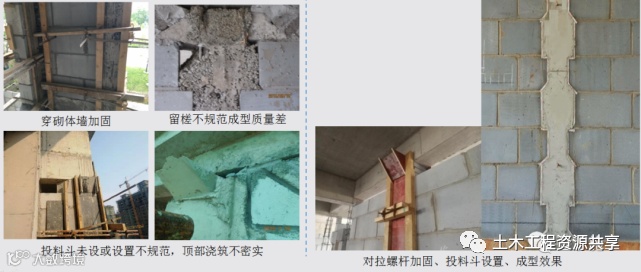

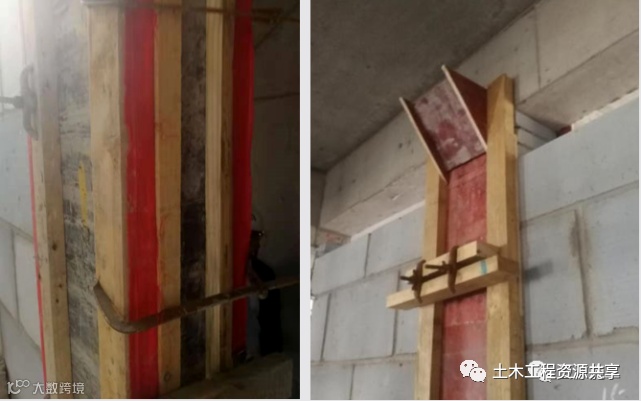

（7）构造柱（Fig.10-Fig.11）

洞口宽度＞2m 两侧、砌块墙体的长度＞5m 时， 应设钢筋混凝土构造柱；

砌体与构造柱连接面应按构造要求砌成马牙槎，马牙槎应先退后进，进退尺寸不小于60mm，高度约为300mm，以保证二者的共同工作性能

构造柱支模应使用对拉螺杆穿构造柱固定，不得穿砌体墙加固

构造柱支模应设投料斗，投料斗应高出构造柱顶部不低于50mm

构造柱应浇筑密实，无开裂、蜂窝麻面漏筋

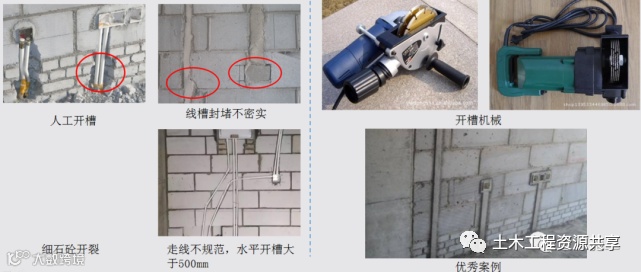

（8）线管开槽及填缝（Fig.12）

后开槽应机械开槽，严禁人工剔凿开槽

水平开槽宽度不得大于500mm

线槽应采用细石砼填缝，不得使用砂浆修补

3.砌体工程需注意的其他事项

（1）材料验收

砌块和砂浆的强度等级符合要求。所进场材料必须有出厂合格证，并按照检验标准与实际进场数量相一致原则，见证取样、送样，经复试合格

（2）砼导墙

以下部位应按要求设置砼导墙，然后砌筑砌块

砼导墙宜一次浇筑成型，可以二次浇筑的，浇筑前新旧砼结合面必须进行有效凿毛

三、验收标准

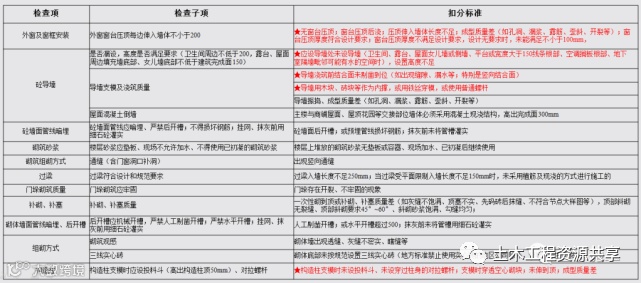

3.1.质量风险检查项

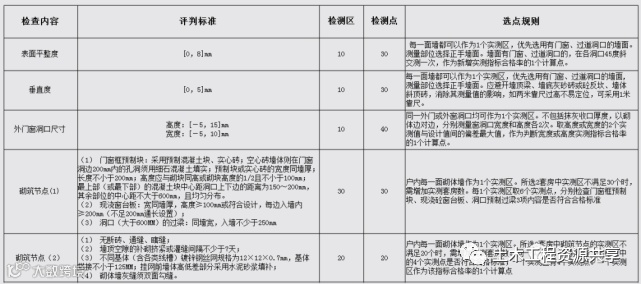

3.2.实测实量标准

四、质量通病与优秀做法

4.1、砌块

4.2、顶砌

4.3、止水反坎

4.4、过梁、预制块

4.5、窗台压顶

4.6、构造柱

4.7、管线开槽
