全站仪必备的硬件功能

读数头测角：提供水平角（HAR）和竖直角(VA)

测距头测距：提供水平距离(HD)和高差(VD)

全站仪的两种测距方式

1、红外测距

2、激光测距

全站仪的两种测角方式

1、光栅增量式测角

2、绝对编码式测角

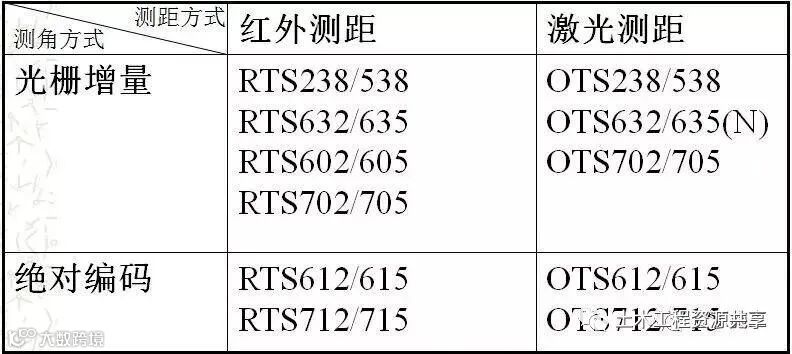

苏州一光全站仪型号

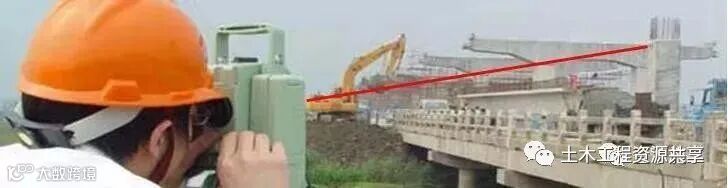

全站仪的应用

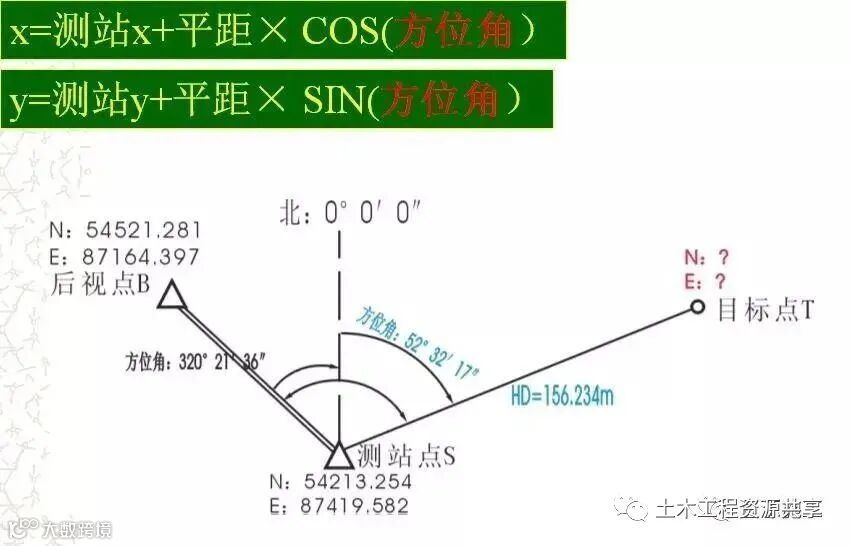

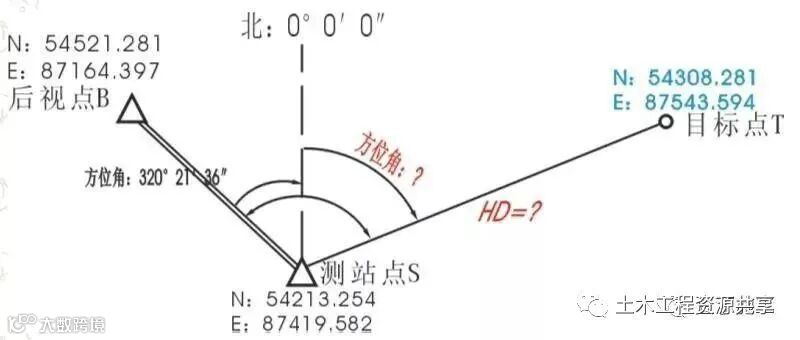

角度距离计算坐标公式

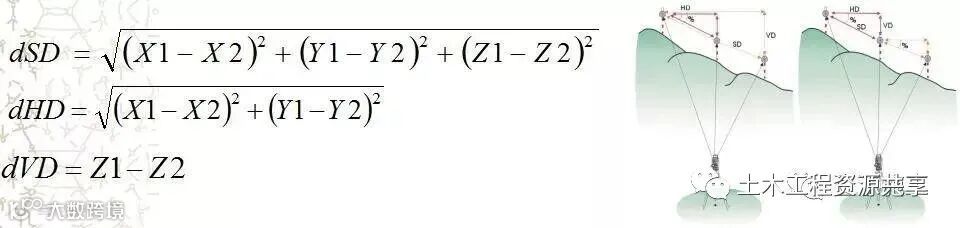

全站仪的距离计算

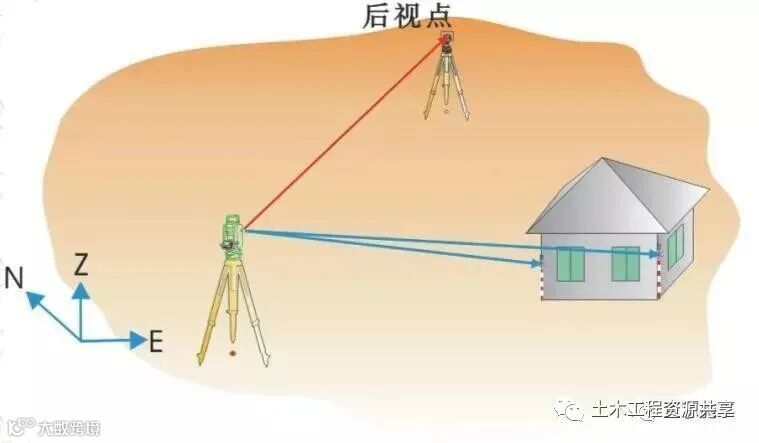

设置测站定向后，全站仪可以为我们提供些什么数据？

1、距离数据

测站点到目标点的平距参与坐标计算

测站点到目标点的高差用于计算坐标点的高程（H）

2、方位角数据

测站点到目标点的方位角，用于计算目标点的平面坐标。

测量坐标、夹角、距离

利用全站仪数字化测图

1、全站仪野外采集坐标、绘制草图。

2、全站仪数据下载到电脑进行数据格式转换。

3、坐标数据展绘到成图软件。

4、根据野外草图绘制地形图。

5、编辑地形图。

6、地形图输出，地形图入库。

坐标放样操作：

1、输入待放样点坐标 à 仪器计算出测站到待放样点间的距离和方位角 à 进入放样界面 à 将水平角差调到0度0分0秒或接近0度 à 指挥棱镜进入望远镜?照准后测距 à 根据屏幕提示的距离差指挥棱镜前后左右移动 à 重新照准、测距、指挥棱镜移动直到屏幕显示的角度差和距离差满足放样要求。

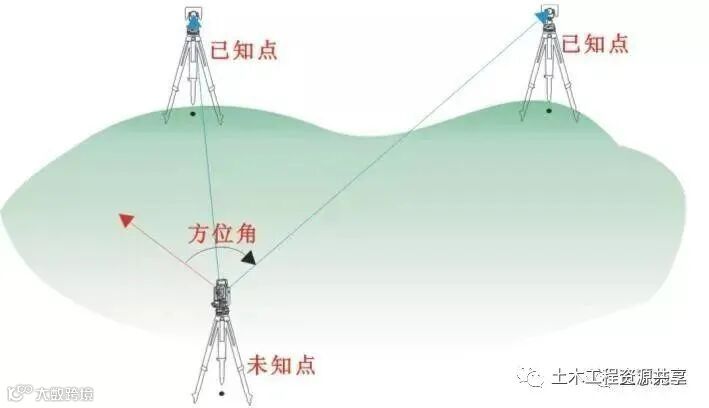

后方交会

定义：在某一待定点P架设全站仪，通过测量两个及以上已知点的方式来计算出P点的坐标。

测角交会：需要测量至少三个已知点。

边角交会：需要测量至少两个已知点。全站仪一般是用边角交会

后方交会操作

1、调取已知点坐标（根据仪器的不同，有的会要求一次把所有要测的点的坐标全部调入，有的会要求调一个测一个）

2、测距

3、测量结果确认（仪器会读取当前的角度和距离）

4、计算（根据读取的角度距离数据和调入的测量点坐标计算出待测点的坐标，测量点多于2个点时则进行平差处理）

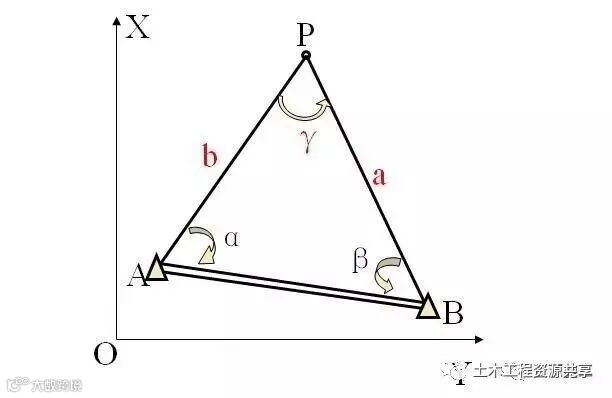

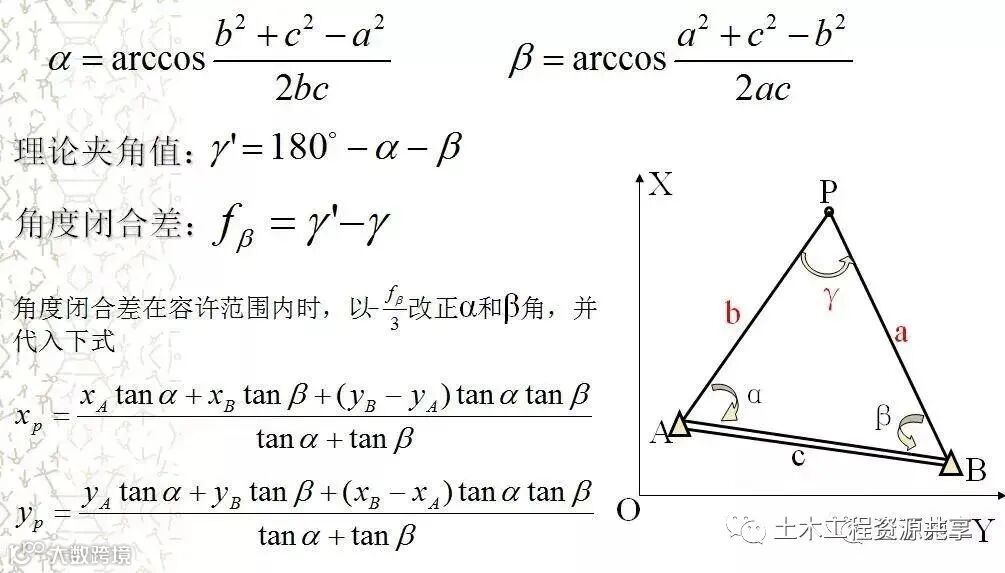

后方交会计算

后方交会适用范围

1、需要引一个控制点

2、控制点的精度要求较高，极差测坐标不能满足精度要求。

3、在待测点上有两个或两个以上的控制点通视。

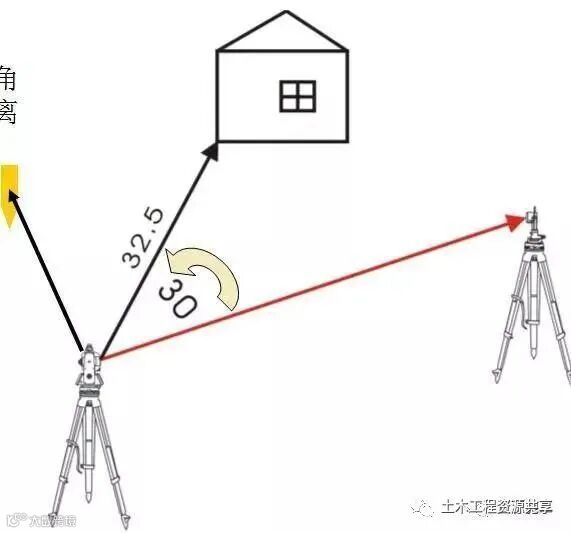

角距放样

需要的参数：

1、参考方向

2、待放样点与参考方向的夹角

3、待放样点到仪器的水平距离

适用范围：

已知夹角和距离的放样方式

如：

线路放样

圆形建筑或椭圆形建筑

角距放样

对边测量操作

照准第一点后按测距 à 确认将该点作为基点 à 照准第二点后按测距 à 确认后即显示两点间的平距、高差和斜距 à 照准其它点测距、确认

对边测量

作用：不在待测点上架设仪器的情况下，利用两个点的假设坐标来计算它们之间的平距、斜距和高差。

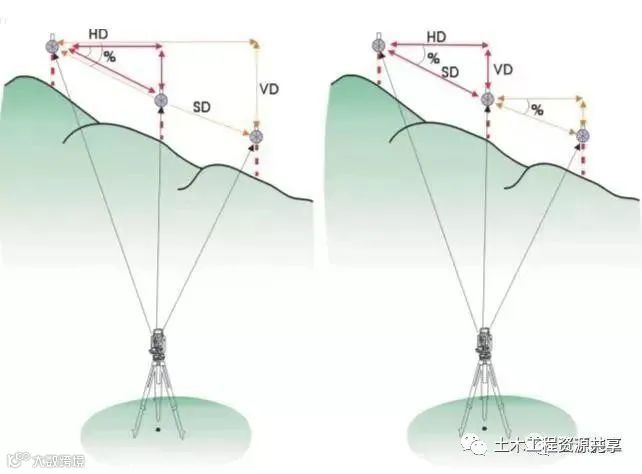

对边测量按功能分为相邻对边测量和放射对边测量两种：

相邻对边测量适用于测定相邻两点间的距离，如：AB、BC…..间的距离。

放射对边测量适用于测量各点相对于某基点的距离，如：AB、BC……间的距离。

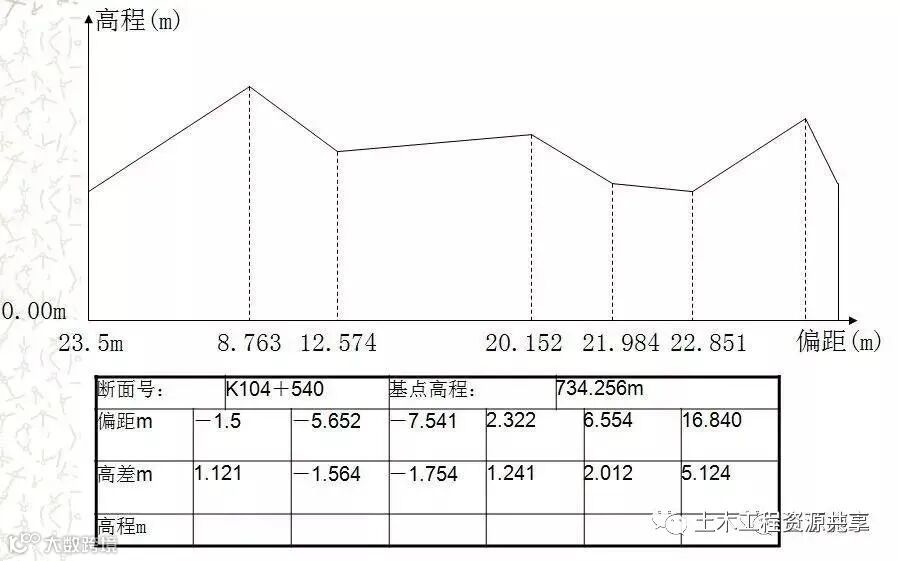

对边测量用于横断面测量

适用：横断面测量、桩间距测量、楼间距测量。

第一步、基点测量。

要求跑镜员报回当前棱镜高度，操作人员输入当前棱镜的正确高度，跑镜员在中桩上安置棱镜后，瞄准棱镜后测距，并将该点确定为基点。

第二步、变坡点测量

跑镜人员在变坡点上架设棱镜。跑镜人员应报回棱镜高度和当前位置（位于中桩左边还是右边）。

操作员输入跑镜人员报回的棱镜高，照准棱镜测距。测距完成后检查当前变坡点的选择是否正确，再根据跑镜员报回的位置按左负右将dHD记入第一行偏距行，dVD记入第二行高差行。记录结束后开始一下变坡点的测量。

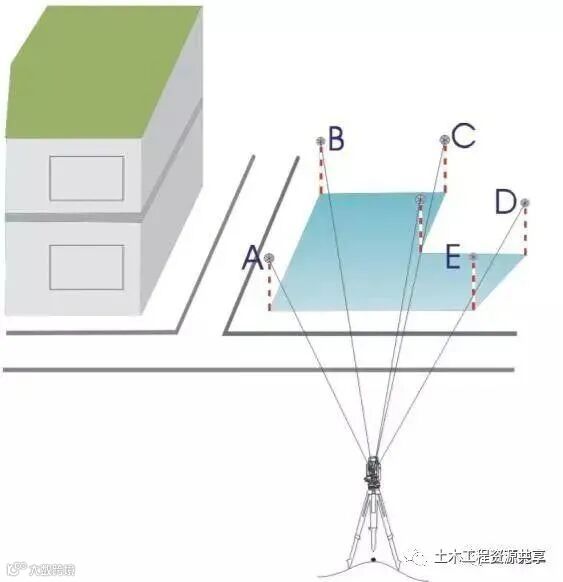

面积测量

测量方法： 依次测量待测区域的各特征点的坐标，或调取已经存储的坐标数据来计算待测区域的面积。

测量要求：

1、可以任意点设站，尽可能保证一站可以测完所有特征点。

2、如果不能一站测完所有点，则可以分块测量所有特征点在同一坐标系下的坐标值进行调用计算（600/700），也可以分块测量后面积相加(630/600/700)。

3、测量的特征点越多，精度越高。

4、测量不需要闭合到起点。

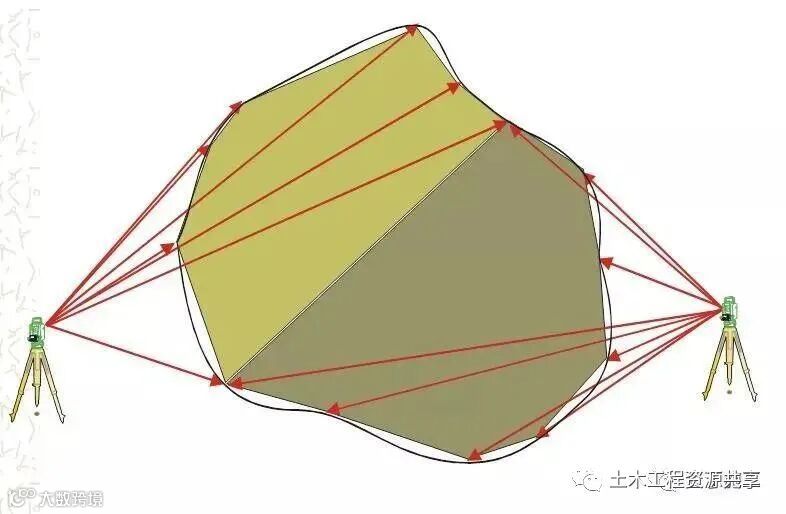

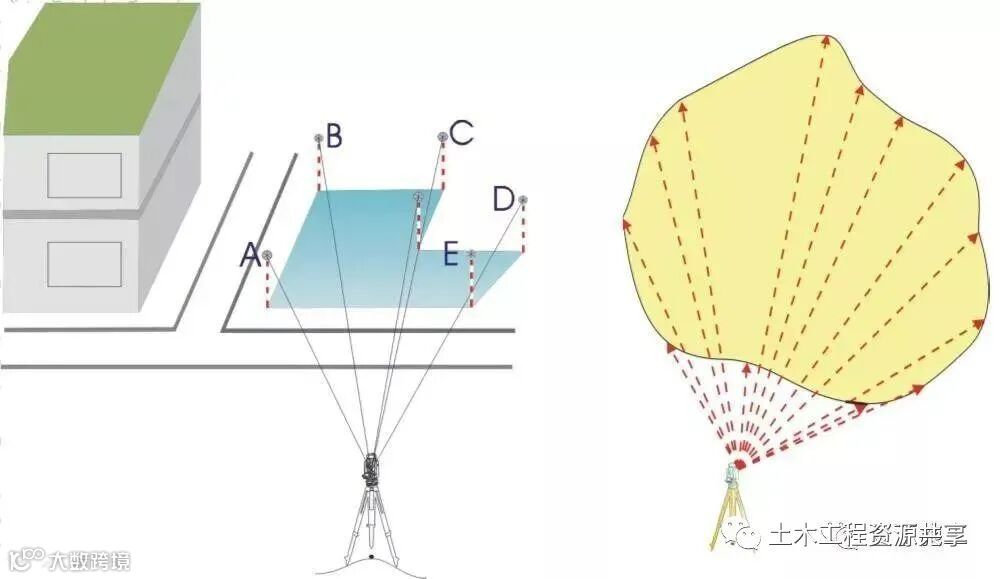

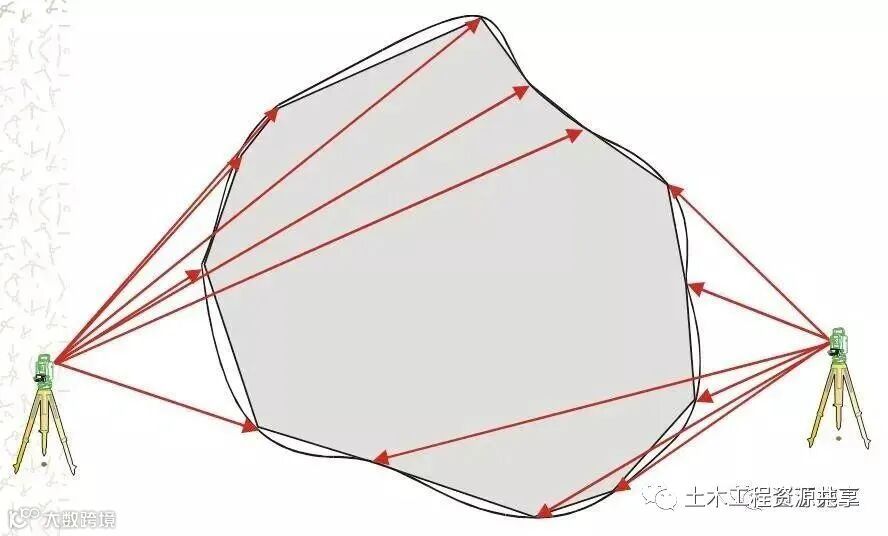

分块面积测量

调取坐标计算面积

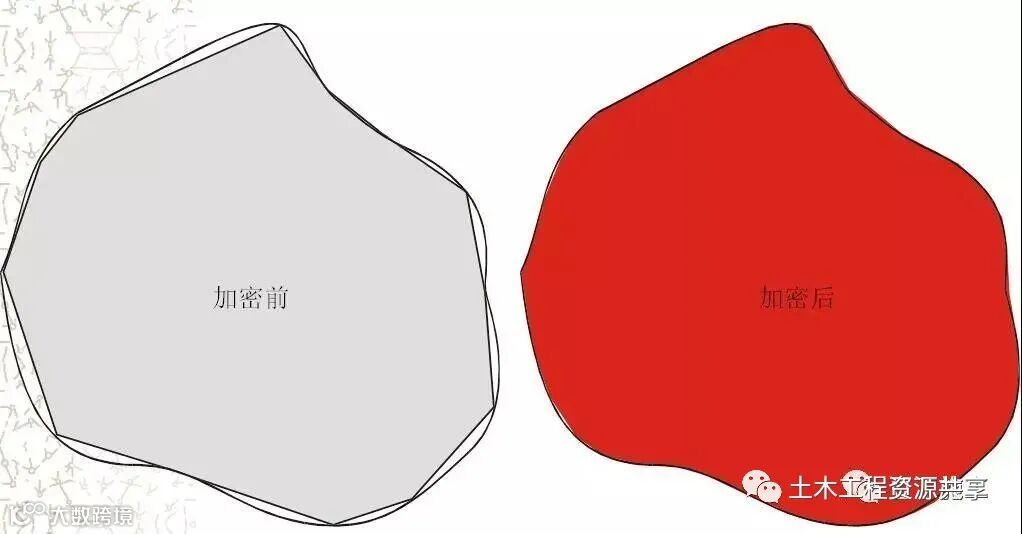

提高面积测量精度

所有特征点都只要测一次

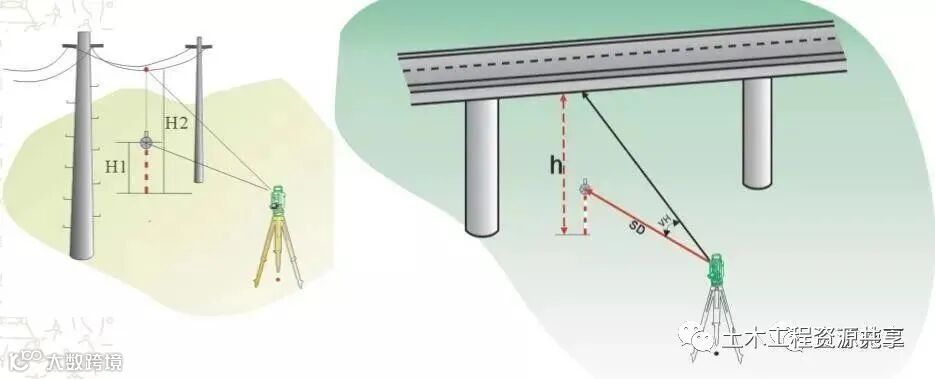

悬高测量

作用：间接测量目标高度，适用于无法直接测量高度的时候。

分类：1、有棱镜高

2、无棱镜高

悬高测量操作：

有棱镜高操作：

1、把棱镜放在待测目标正下方。

2、输入当前棱镜高。

3、瞄准棱镜测距。

4、转动望远镜照准待测目标，仪器显示当前高度。

无棱镜高操作：

1、把棱镜放在待测目标正下方。

2、输入当前棱镜高。

3、瞄准棱镜测距。

4、转动望远镜照准0高度点后将该点设为0高度点。

5、转动望远镜照准待测目标，仪器显示当前高度。

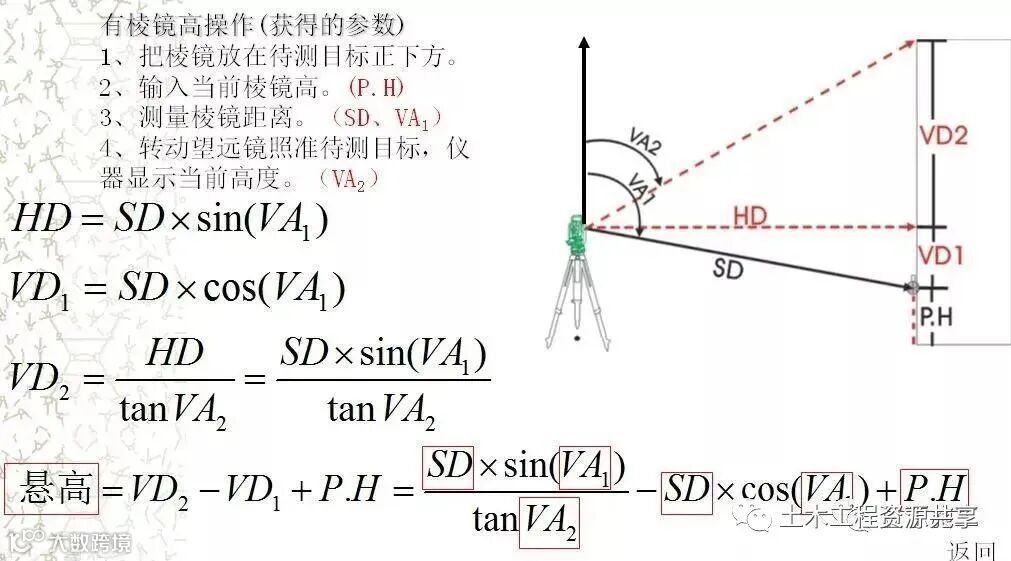

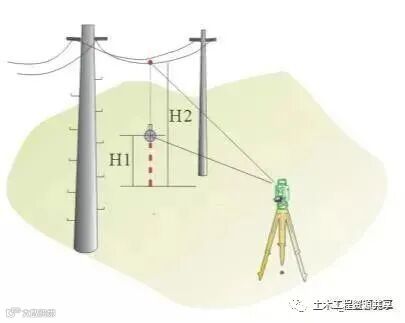

悬高测量原理（有棱镜高）

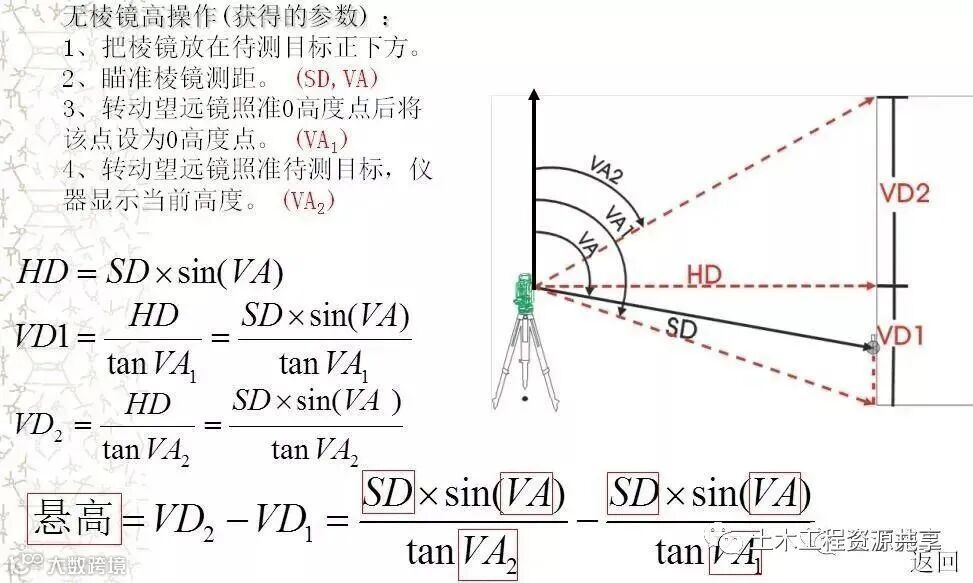

悬高测量原理（无棱镜高）

相对直线坐标

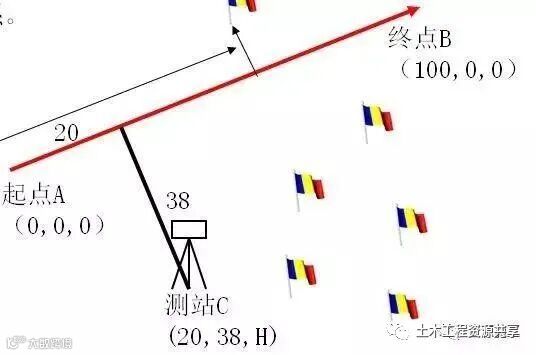

相对坐标系的建立

先通过两个点定义一条基线，以起点为坐标原点，起点到终点的方向作为X轴的正方向，顺时针方向90为Y轴正方向建立一个独立的坐标系。

操作

测量起点A

测量终点B

获得测站的相对坐标

测量其它的待测点，获得待测点的相对坐标

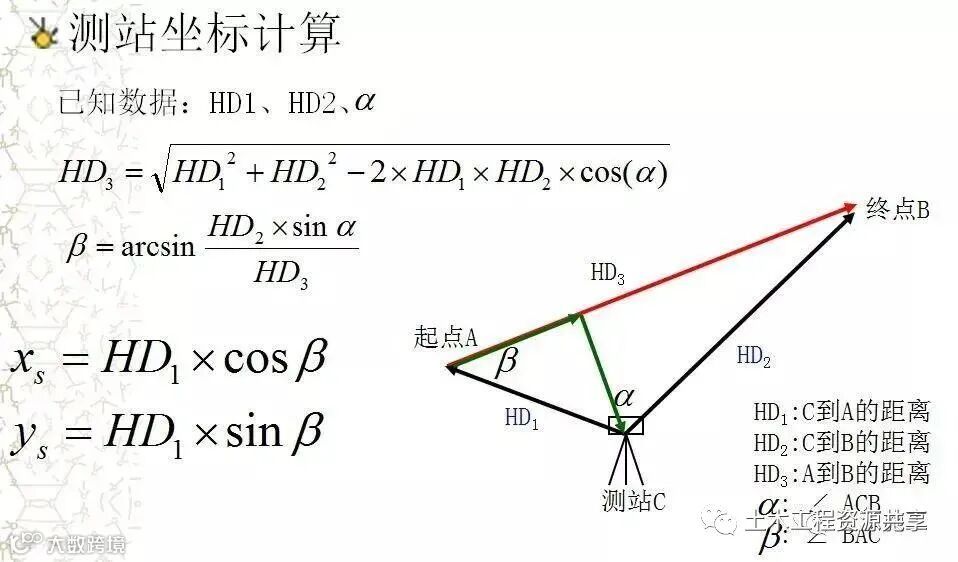

相对直线坐标计算原理

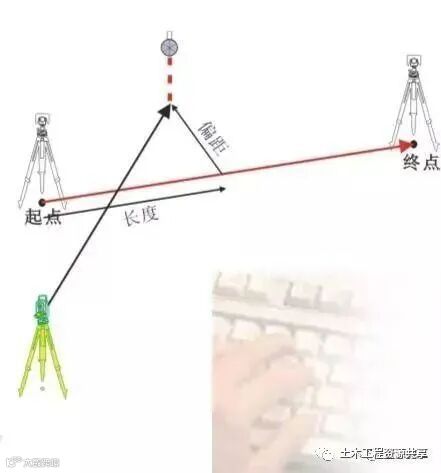

直线放样

作用：通过两个已知点定义一条基线，输入距离起点的长度和偏距计算出坐标进行放样。

注意事项：

1、施测前必须设置测站和定向。

2、起点和终点坐标可以调取，也可以实地测量。

3、按起点到终点为前进方向，偏距按左负右正输入。

适用于测放边桩、等距桩、龙门桩或轴心线等。

直线放样操作步骤：

1、输入或测量起点坐标和终点坐标来定义基线。

2、输入待计算点到起点的距离和偏距。（当偏距为0时，该点在基线方向上）

3、计算出待放样点坐标。

4、使用计算出的放样点坐标进行坐标放样。

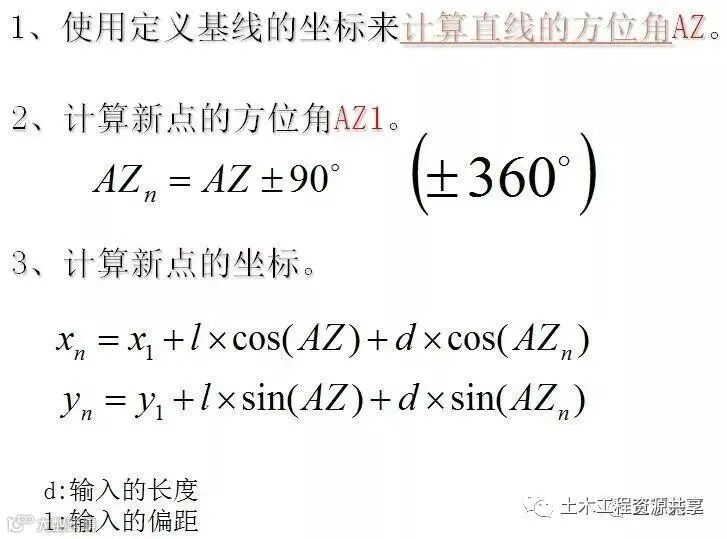

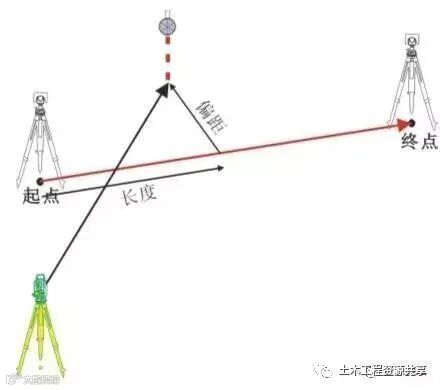

直线放样计算原理

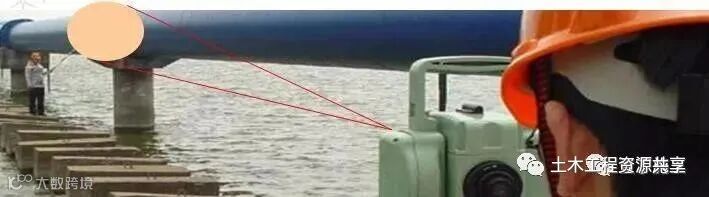

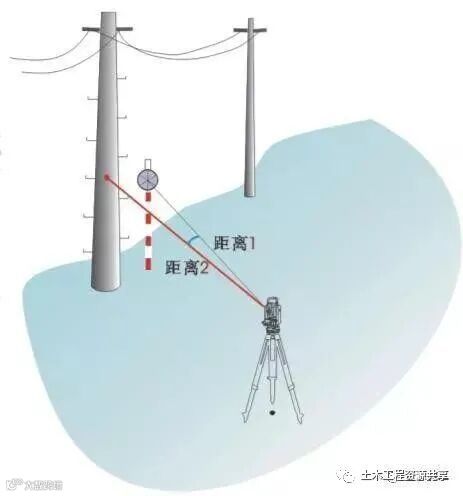

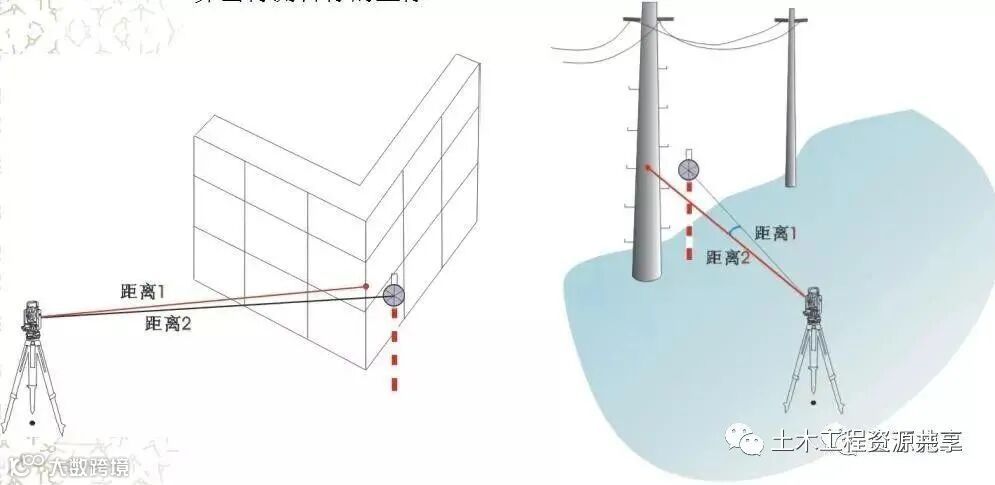

角度偏心法测坐标

在待测目标无法直接放置棱镜时，可以待测目标旁边等距离处放置棱镜，以获得待测目标的距离、再照准待测目标中心获得方位角即可计算出待测目标的坐标。

角度偏心法操作

在待测目标旁放置棱镜（要求棱镜所处位置与待测目标到仪器的距离相等或尽可能相近） à 照准棱镜测距 à 转动望远镜照准待测目标中心 à 屏幕上显示的坐标就是待测目标的近似坐标 à 确认。

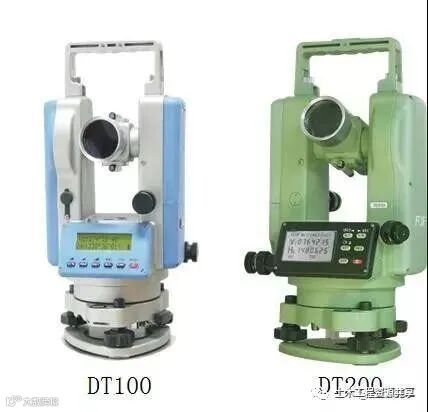

电子经纬仪的功能

电子经纬仪与光学经纬仪的区别

水平角置零

水平角锁定

左右角切换

角度 ?à 坡度切换

角度复测

测距（已经连接测距头）

照明

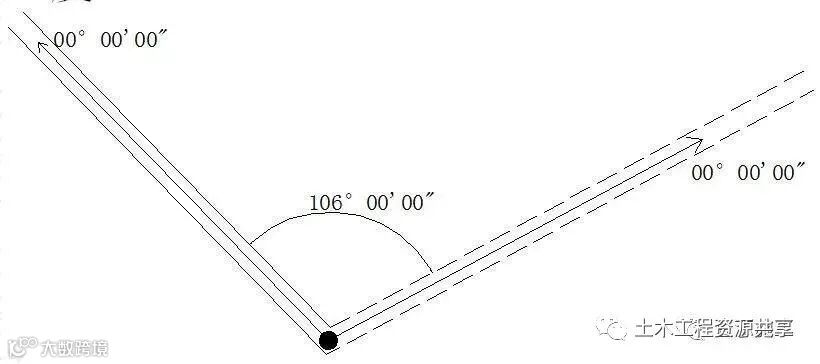

水平角置零

功能：将水平角设为0°0′0″ 。

适用情况：从已知方向拨一个已知角度。
