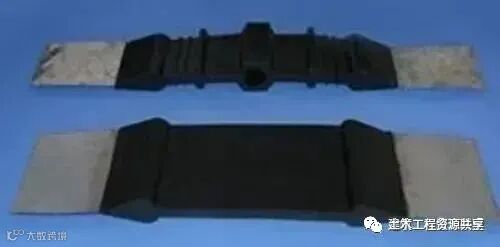

钢边橡胶止水带具有双重功能，一方面可以延长途径，延缓渗水速度，另一方面镀锌钢边和混凝土有着良好的粘附性，使止水带能承受较大的拉力和扭力，从而保证橡胶止水带的混凝土中的有效变形范围内不会产生松动和脱落现象，提高止水效果。

1、迎水面设置外贴式橡胶止水带；结构中部设置中埋式止水带。

2、变形缝须采用中孔型；施工缝采用平板式。

3、橡胶止水带接头须采用对接式，不采用搭接式。优先采用现场硫化接头，可采用冷对接方式。

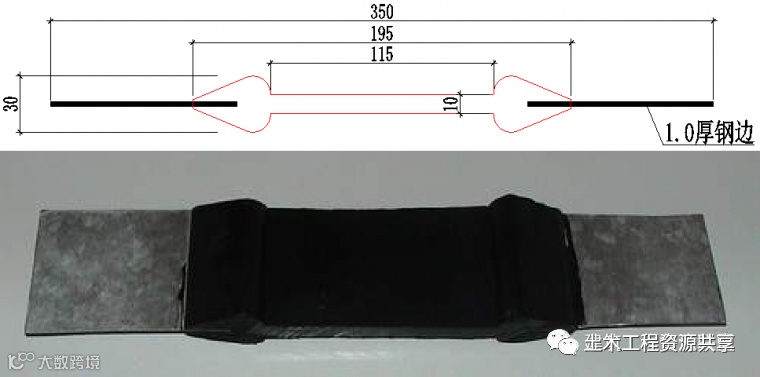

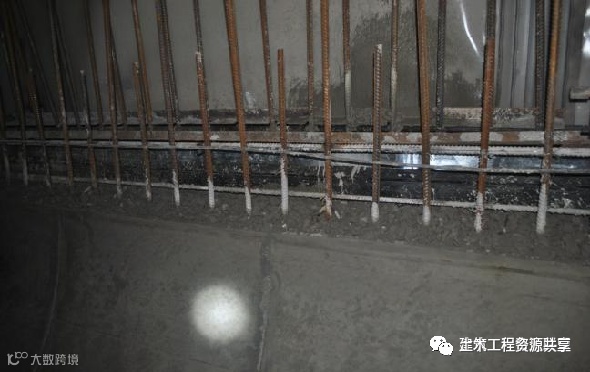

施工缝平蹼型中埋式止水带

变形缝中孔型中埋式止水带

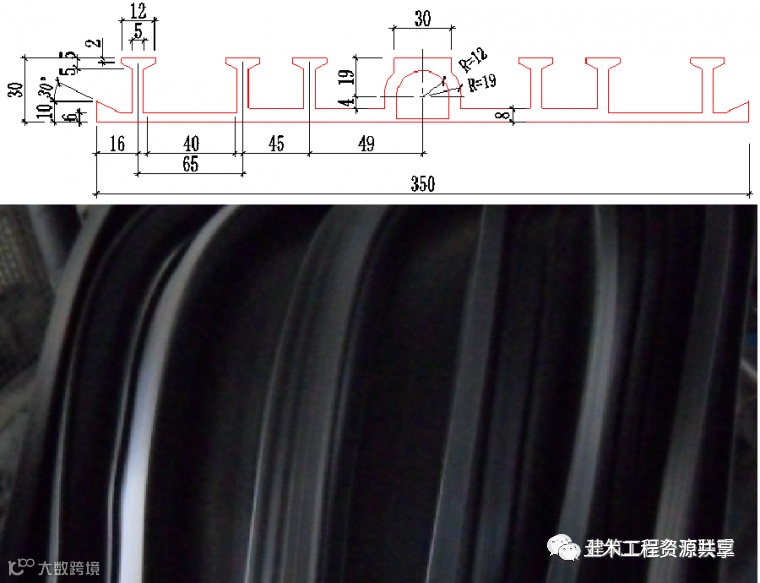

变形缝中孔型外贴式止水带

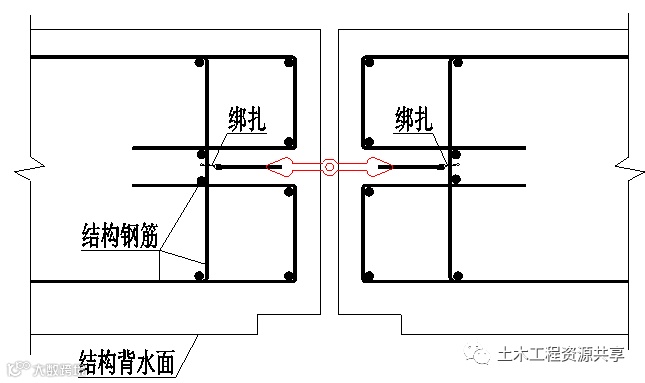

平面变形缝止水带设置方法

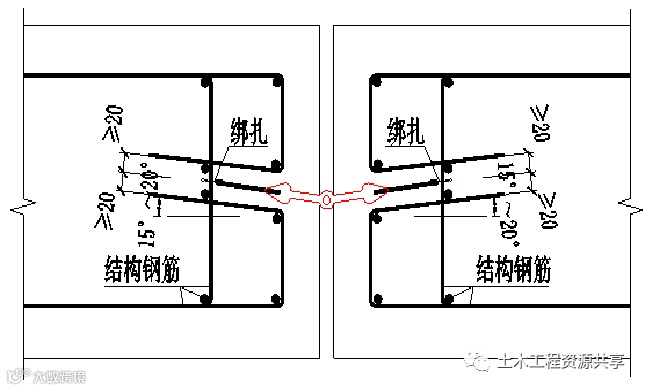

立面变形缝止水带设置方法

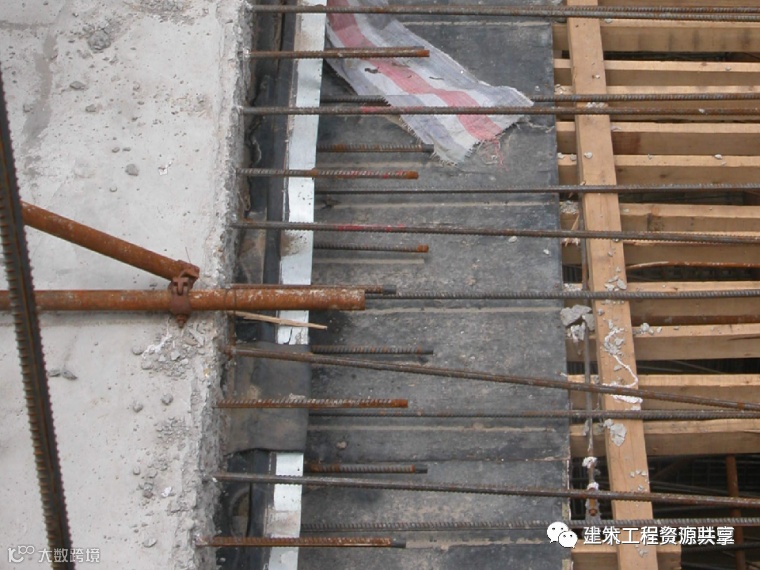

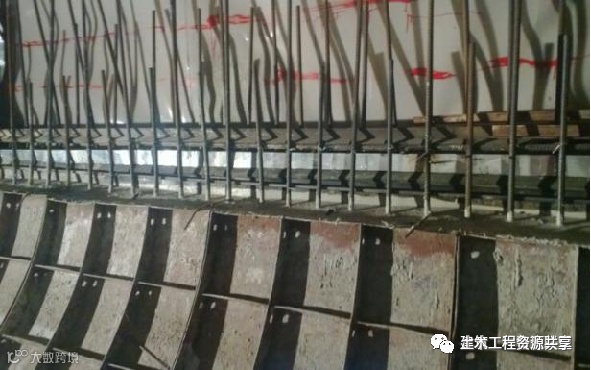

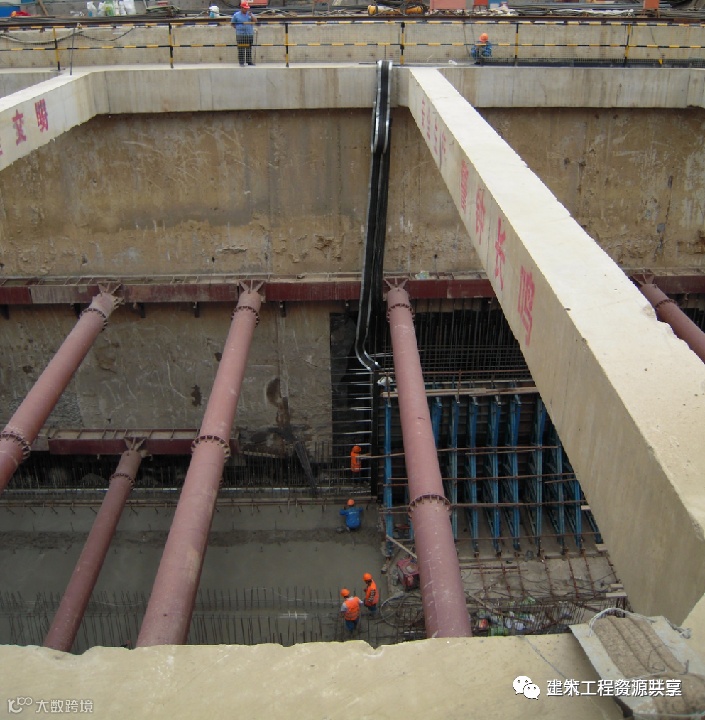

示例：外贴式和中埋式止水带悬吊法预先设置

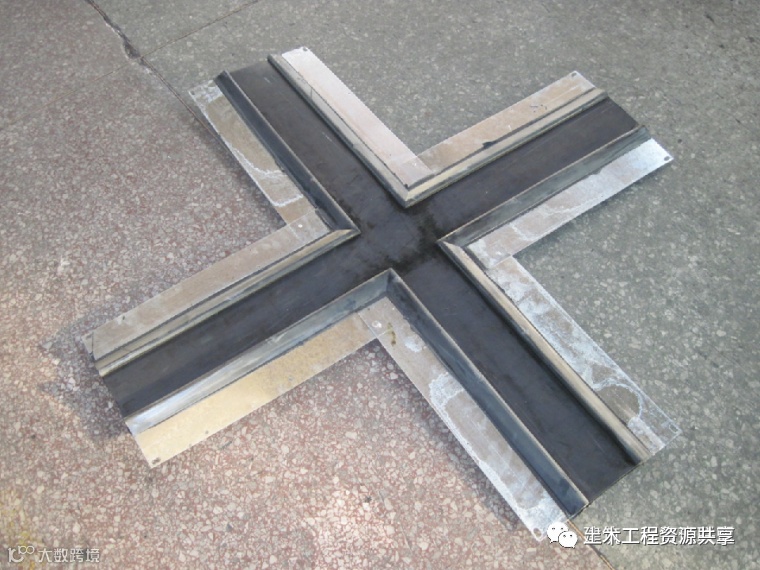

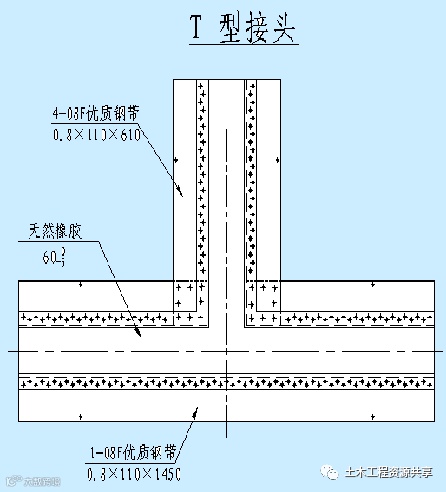

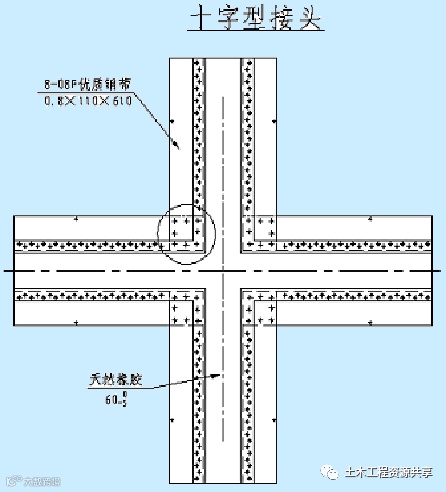

示例：止水带十字接头

钢边橡胶止水带对接可采用两种方式接头：现场硫化和冷对接，工艺流程示例如下。

（1）用铆钉将U型箍件固定在钢边上

（2）所需胶料放入止水带预留间隙中，胶料尺寸按预留间隙尺寸裁剪，盖上模，然后拧紧螺栓

将胶料放入预留间隙中

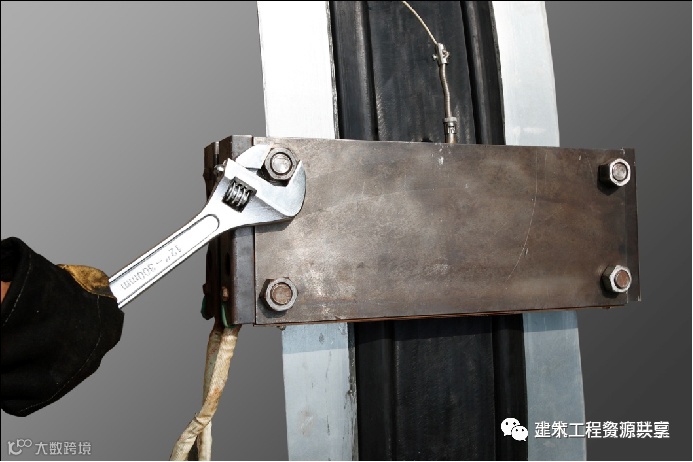

盖上模具、拧紧螺栓

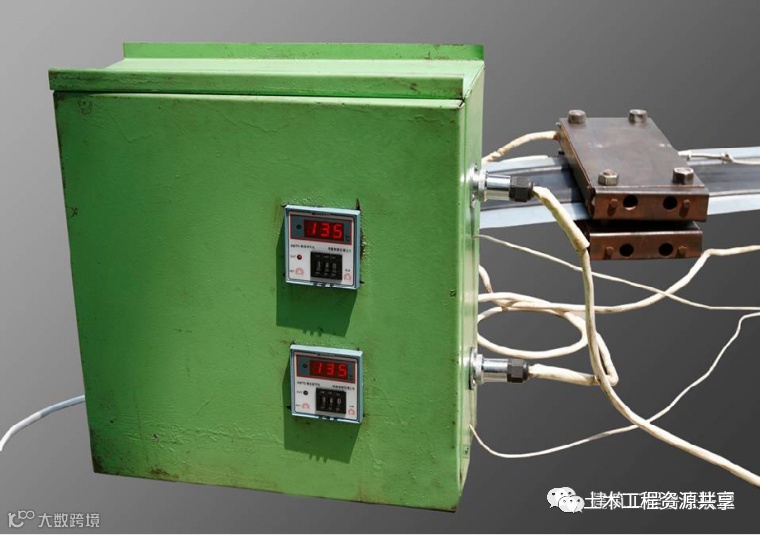

（3）合上电源，当温控仪温度显示达到规定温度（135～160℃）时，温控仪红灯亮起，自动断电，同时开始记录硫化时间，硫化时间根据钢边止水带的厚度确定（350×10mm钢边止水带硫化时间为30～15min ）

（4）达到硫化时间后，断开电源，出模

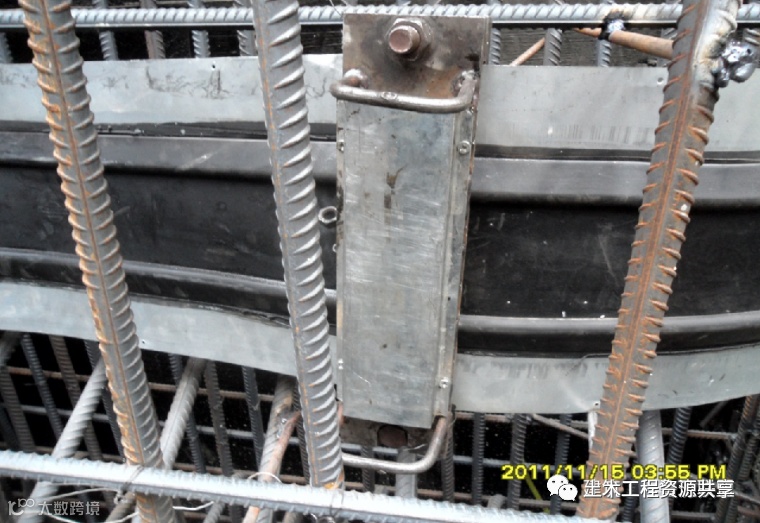

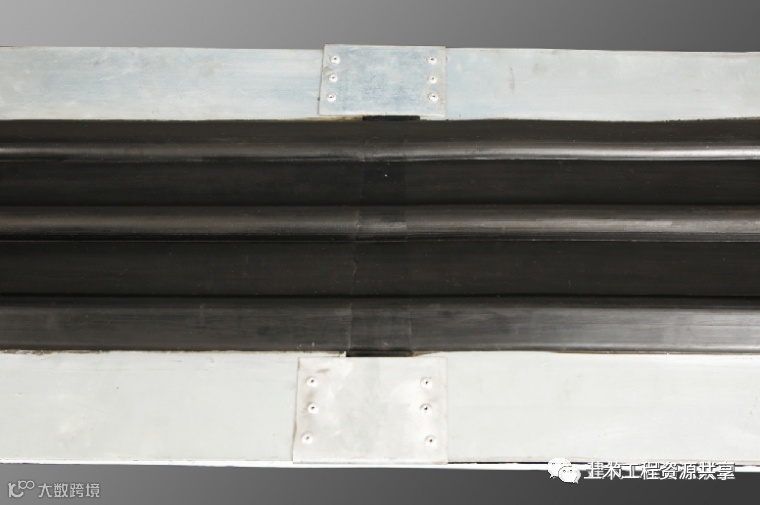

现场热硫化对接

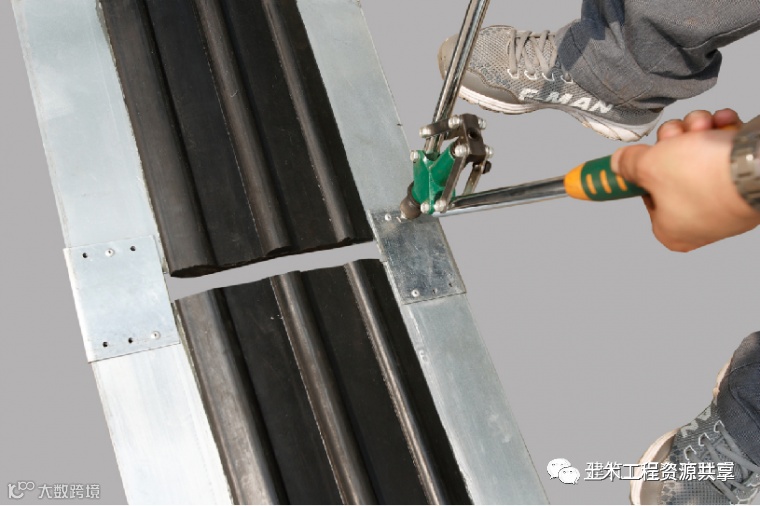

（1）在止水带两头钢边上各放一个U型箍件，按U型箍件的孔距用手电钻打孔

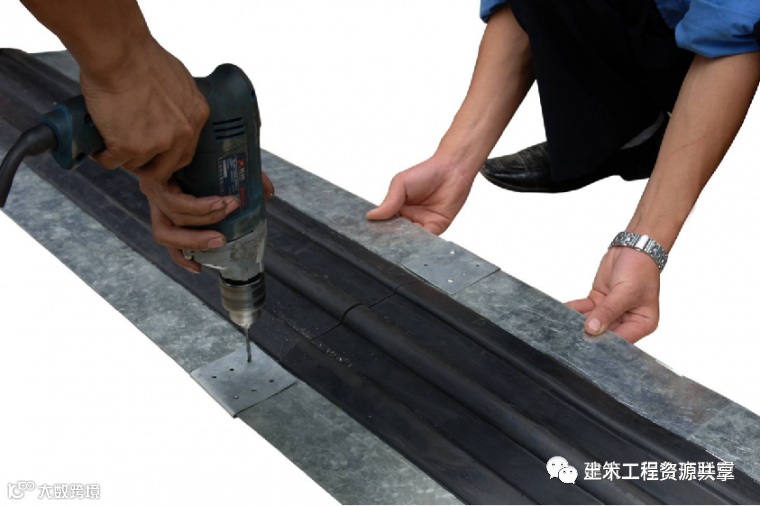

手电钻打孔

（2）在铆住后的U型箍件外，沿钢边止水带横向缠绕一圈2.0mm厚未硫化的丁基橡胶腻子片

粘接丁基腻子片

（3）在未硫化的丁基橡胶腻子片外粘上一层2.0mm厚的橡胶薄片

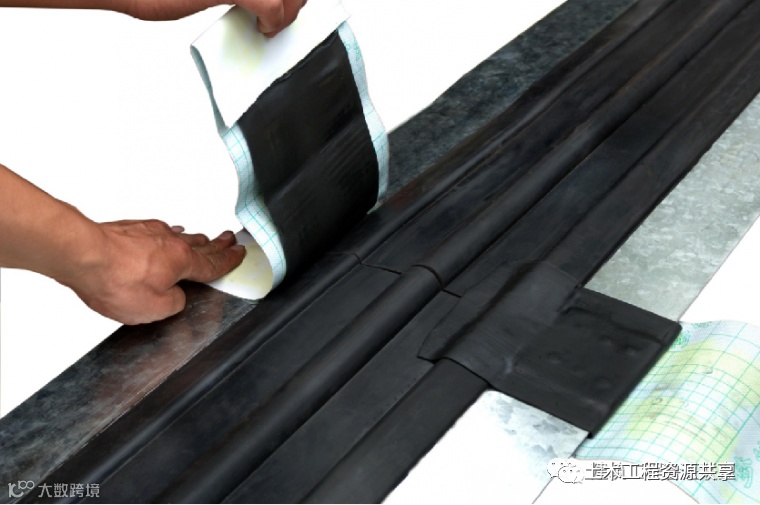

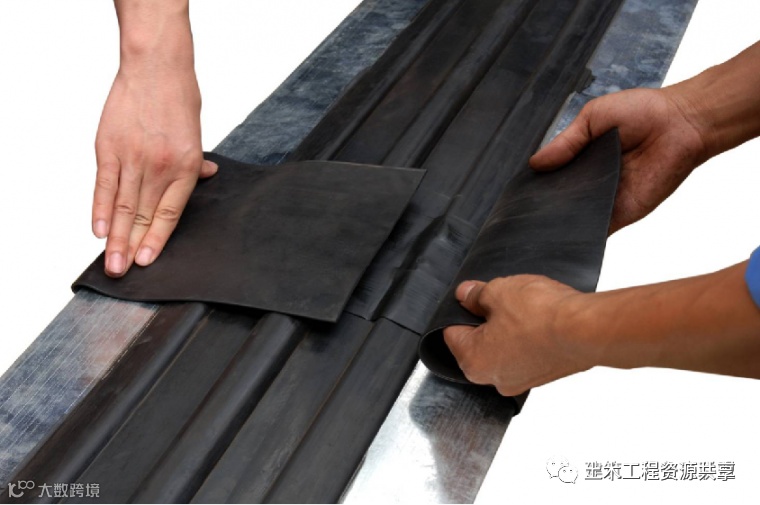

粘接橡胶片

止水带现场冷接
