【施工技术】高低标号砼如何拦截施工？两种便捷工艺！

适用范围

适用于梁柱节点处的混凝+强度等级超过一级，且框架梁纵向受力钢筋横向留有一定间隔，梁柱节点高低标号混凝土需采取拦截措施的。

工艺原理

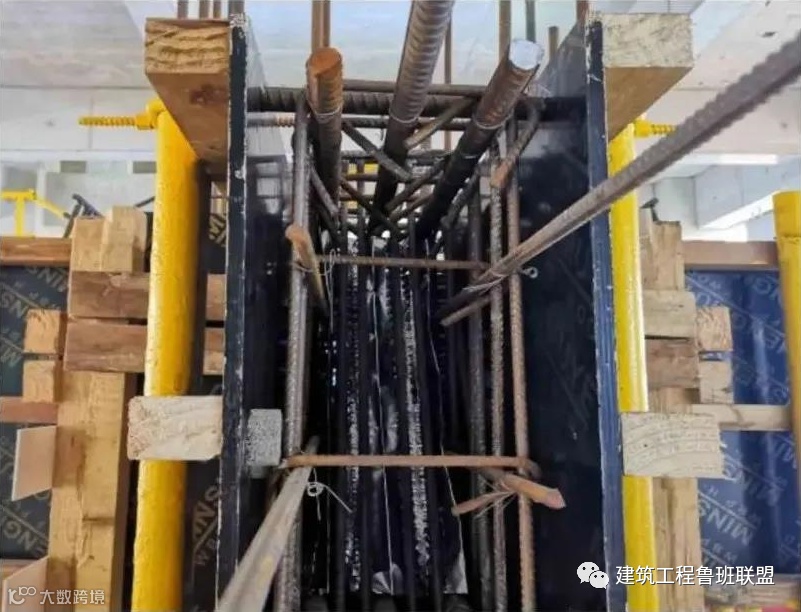

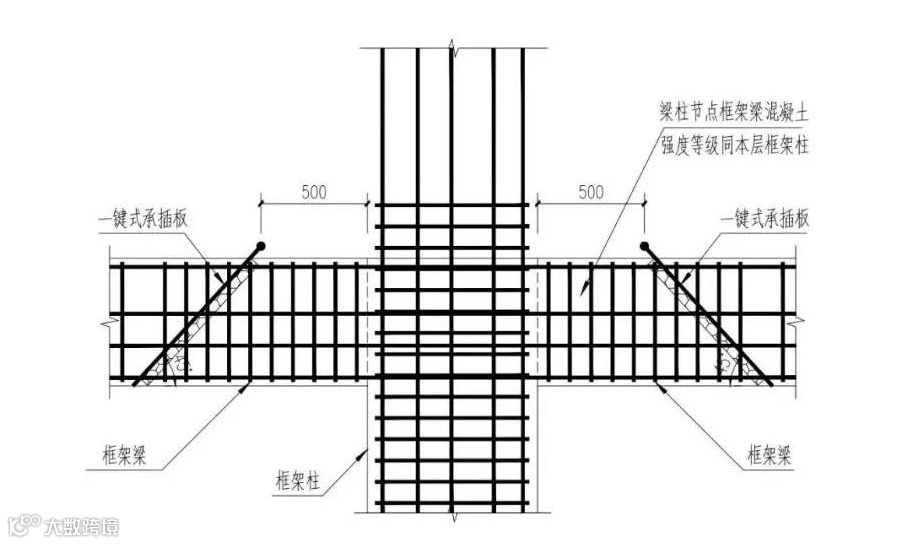

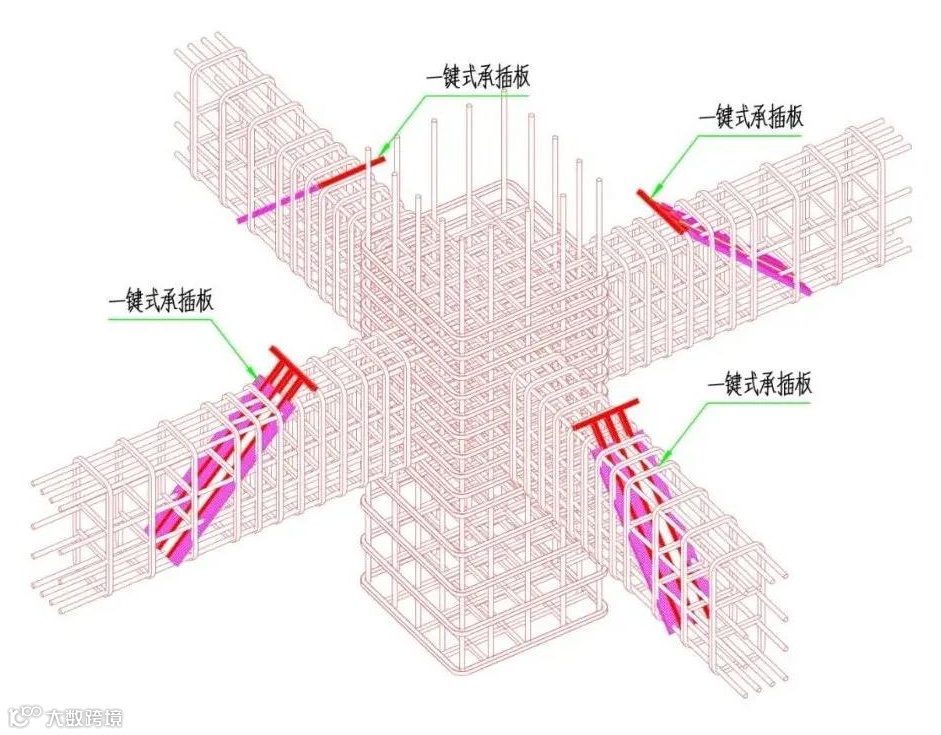

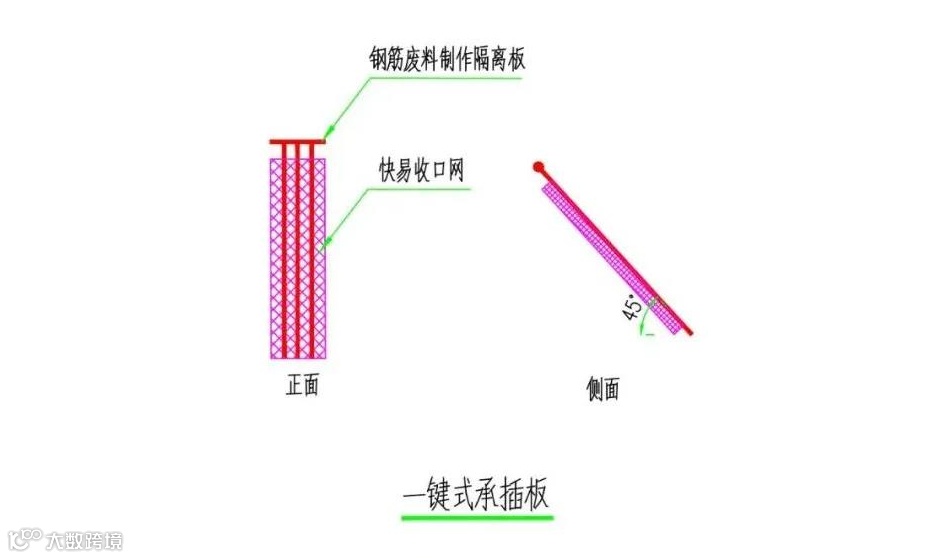

利用钢筋废料，根据框架梁截面尺寸和纵向受力钢筋的横向间隔等参数，制作梳子形钢筋承插板，既根据上述参数在一根同梁宽的横向钢筋上焊接若干根竖向钢筋。施工时根据设计及规范要求，在框架梁上距柱边500mm的位置插入承插板，承插板向柱外侧斜45°设置，采用扎丝临时固定，承插板在靠近柱一侧铺设一层快易收口网。承插板两侧混凝土浇筑完成后，且在混凝土初凝前拆除临时固定，将承插板拔出周转使用。

工艺流程

熟悉图纸→制作钢筋承插板→梁板钢筋绑扎完成后安装承插板→铺设快易收口网→混凝土初凝前拔出承插板

操作要点

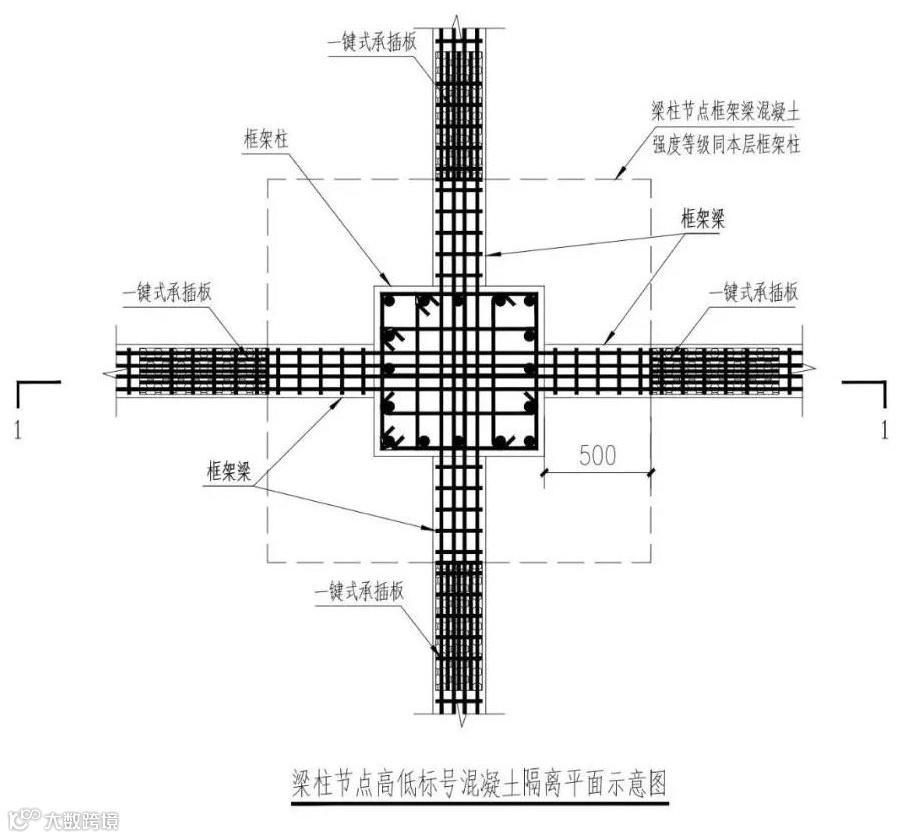

（1）根设计图纸，需拦截部位的框架梁截面尺寸和纵向受力钢筋的横向间隔等参数，利用废料钢筋加工制作承插板；（2）拦截部位的梁板钢筋绑扎完成后，在距柱边500mm位置安装承插板，承插板向柱外侧斜45°插入，用扎丝将承插板临时固定在梁板钢筋面上；（3）承插板固定后，在靠近柱一侧铺设一层快易收口网；（4）混凝土施工先浇筑梁柱节点核心区高标混凝土，再浇筑梁板低标号混凝土，两侧混凝土浇筑完成，且混凝土初凝前，拆除承插板临时固定并拔出。

综合效益

（1）施工方便，现场可操作性强；安装速度快、操作灵活、方便；操作便捷，劳动强度低，降低人工成本；（2）工艺简洁，能够有效减少高标号混凝土的浪费更能防止低标号混凝土串入高标号，质量易保证；（3）承插板利用废料钢筋制作，可重复使用，经济环保。

工艺介绍

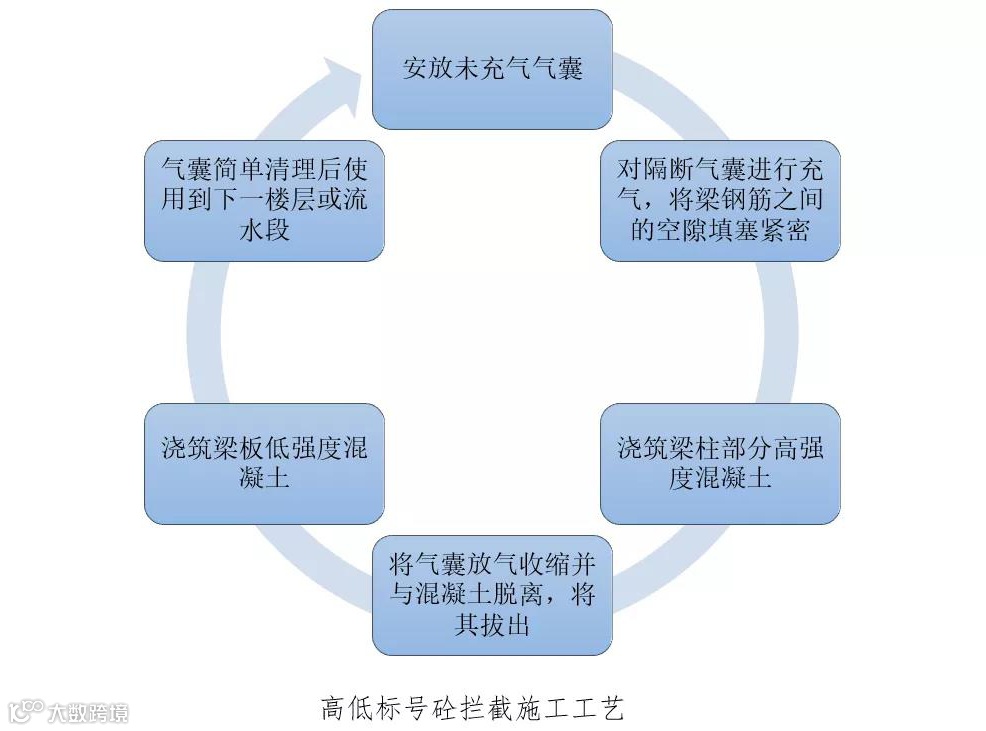

高低标号砼拦截施工工艺是指在梁柱节点钢筋绑扎完毕后，通过在钢筋间距缝隙安放未充气的隔断气囊，使用小型充气筒充气，利用气囊充气膨胀将梁钢筋之间空隙填塞密实，随后浇筑梁柱节点高强度等级混凝土，浇筑完成后将气囊放气收缩并与混凝土脱离，将其拔出，进行梁板低强度混凝土浇筑，从而有效避免混凝土高标低用，气囊进行简单清理后也可使用到下一楼层或流水段，实现降本增效。

工艺操作流程

工艺使用指南

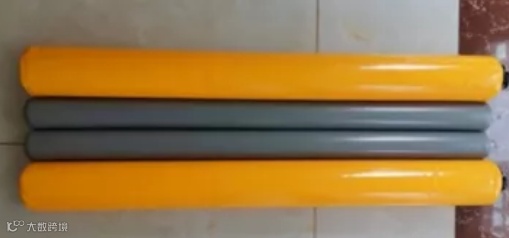

需选择气囊直径大于梁水平筋间距20mm以上、气囊高度大于板梁截面设计高度300mm以上，气囊的直径和高度尽量选取通用型。

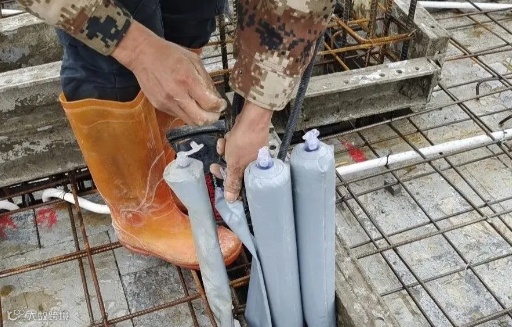

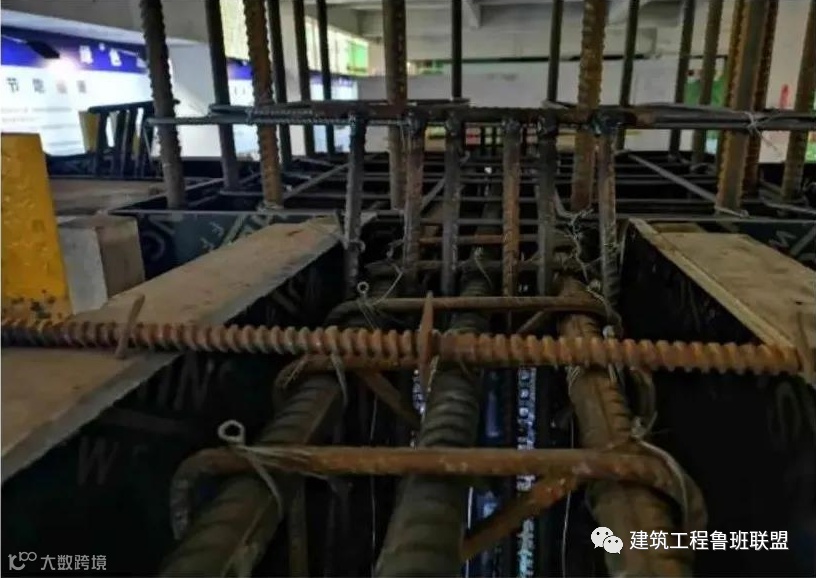

安装位置设在低强度等级构件中，距离高强度等级构件边缘距离不小于500mm处，气囊充气膨胀将钢筋之间空隙填塞密实，确保安装竖直，无倾斜，安装至梁底且不晃动。

一次成优，助力质量管控

相较传统的钢丝网拦茬工艺易被砼冲破、一次性投入、操作困难、成型观感差等问题，气囊拦茬工艺具有可循环使用、强度高、易清理、耐高温热合、耐扎耐磨、成型观感好等优势，且现场操作难度较低，可有效加快施工进度，更好的解决高低标号混凝土串标问题，有效避免了高低标号混凝土外观色差，减少后期修补。

双管齐下，实现降本增效

已有建筑工地通过实践，“高低标号砼拦截实施工艺” 所采用的气囊拦茬方式大大降低了工人现场操作的难度，加快了施工的进度，传统钢丝网拦茬工艺一层最少需要2个小工，施工1天方能施工完成，且受板面钢筋的绑扎进度的影响；气囊型拦茬工艺一层仅需要0.5个小工，2小时可完成，且不受工序影响。
