作为电工必须学会看图，包括原理图，接线图，电路图，如果你是搞电机修理的，那还要会看下线图和扩展图的，看电路图和接线图有个原则：从上到下，从左到右。看到像蜘蛛网一样的图不要着急，按照上面的原则一点点看，慢慢会习惯的！

识图口诀

接线原理详细看，万千资料记心间。

标题栏，元件表，读说明，图形号，

先从总体到局部，再从电源到负载。

主电路，要看详，副电路，不能忘，

从上到下有顺序，从左至右不漏项。

能量径，信息流，各表图，要了解，

分析电源到负载，二次回路信号线。

材料表，施工书，总要求，目录号，

图样说明看详细，识图重点便明了。

看原理，分主副，交直流，细分清，

先看电源各回路，保护测量控制清。

安装图，照主副，经线路，到负载，

不忘电源一段段，元件连接按序看。

展开图，识读时，据原理，在回路，

电器元件功能键，分别画在线路间。

平面图，剖面图，看土建，看管道，

电气设备有位置，细看尺寸和投影。

连接线，传信息，示逻辑，连功能，

多线表示虽麻烦，直观详细易辨明。

单线法，也简单，示三相，要对称，

单画互感继电器，多线文字详记明。

明暗敷，粗细线，加文字，画斜线，

标注导线各型号，宽厚截面标中间。

十字形，连T形，导线交，连不连，

就看中心小圆点，明明白白好分辨。

绝缘线，要标记，从属端，独立线，

组合标记功能键，相位保护极性间。

元器件，图形号，简外形，要素号，

集中表示简单图，分开表示展开图。

工作态，画正常，接触点，方向致，

左开右闭是规定，下开上闭要记牢!

整定值，数据号，在附件，标记好，

注释标志要清晰，端子图形小句号。

读电气图最基本的要求是看懂电气图，能够找出图中标示的电气工程项目的安装位置，能够根据电气设备的工作状态或故障现象，分析电气设备的性能或故障原因，提出维护及维修方案，以便及时排除故障或可能存在的隐患，保证电气设备处于良好的工作状态。

接线口诀

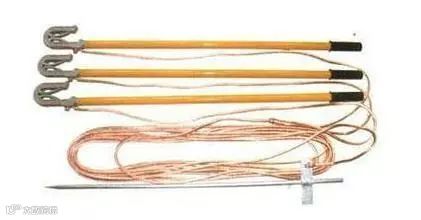

1、接地线的顺序是什么？

装设接地线应遵循的顺序：先将接地极棒插入地面以下0.6m，后挂导体端。对同杆塔多层电力线路检修时，接地线的装设应先低压后高压，先下层后上层，先近端后远端。接地线的拆除与此相反。

装设接地线必须先接接地端，后接导线端，接地线应接触良好，连接应可靠。拆接地线的顺序与此相反。装、拆接地线均应使用绝缘棒或专用的绝缘绳。人体不得碰触接地线或未接地的导线。

埋地导线埋设前的断芯检查和断点确定方法：

地埋导线埋设前，有无断芯盘盘检。

检查使用兆欧表，L一端接导线，

导线另端放水中，仪表E端照此办，

慢慢摇动兆欧表，针不到零是断线。

查找断点在何处，使用仪器DG3，

单相交流接一头，仪器贴附地埋线，

从头到尾慢移动，仪灯发光线未断，

若是仪器灯熄灭，此处就是断线点。

2、安全注意事项

火线L零线N，金属外壳接地E。

零线接地火有电，氖气发光是火线，氖管电阻一百万。

手按笔卡尖接线，注意手指不碰尖。

触电事故先断电，绝缘棒来挑起线。

火线零线并排走，插座电器并联接。

三孔插座上接地，两孔插座右接火。

电灯开关接火线，零线直接进灯座。

保险要和火线连，三脚插头接外壳。

3、单相电源插座接线的规定

单相插座有多种，常分两孔和三孔。

两孔并排分左右，三孔组成品字形。

接线孔旁标字母，L为火N为零。

三孔之中还有E，表示接地在正中。

面对插座定方向，各孔接线有规定。

左接零线右接火，保护地线接正中。

4、三相交流电源的两种接法和两种出线方式

三相接法有两种，一个三角一个星。

角接三相围一圈，三个顶点三相线。

星接三尾联一点，联点叫做中性点。

三首引出三相线，中点出线中性线。

相线俗称叫火线，中线俗称叫零线。

星接可出两种线，三相三线和四线。

三相三线无零线，三相四线有零线。

从一个初级的电工师傅到一个高级或技师的级别，需要不断学习，提升自己的技术水平。
