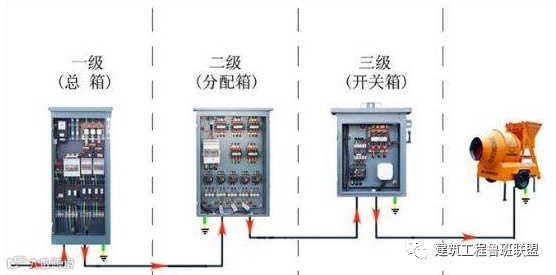

一般来说，施工现场用电应符合下列规定：1、采用三级配电系统（即总配电柜或箱、分配电箱、开关箱）；2、采用TN-S接零保护系统；3、采用三级漏电保护系统（即总配电箱漏电保护器、分配箱漏电保护器、开关箱漏电保护器）。下面基于施工现场实例图片，详解三级配电箱的配置，以供大家参考学习。
1
总配电柜或箱
1
总配电柜或箱
总配电房要求：
6、配电房沿墙周边设置接地等压带。

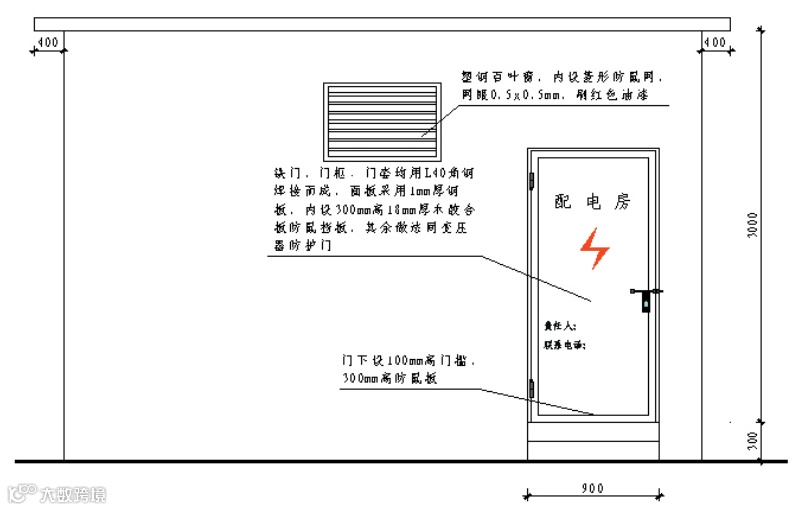

总配电房设置立面示意图
总配电房设置平面示意图

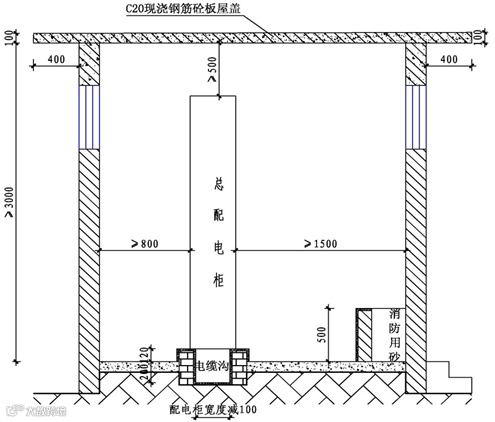

总配电房设置剖面示意图

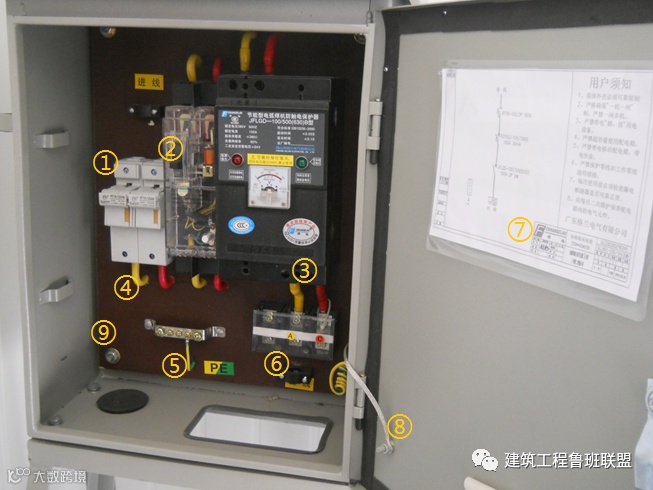

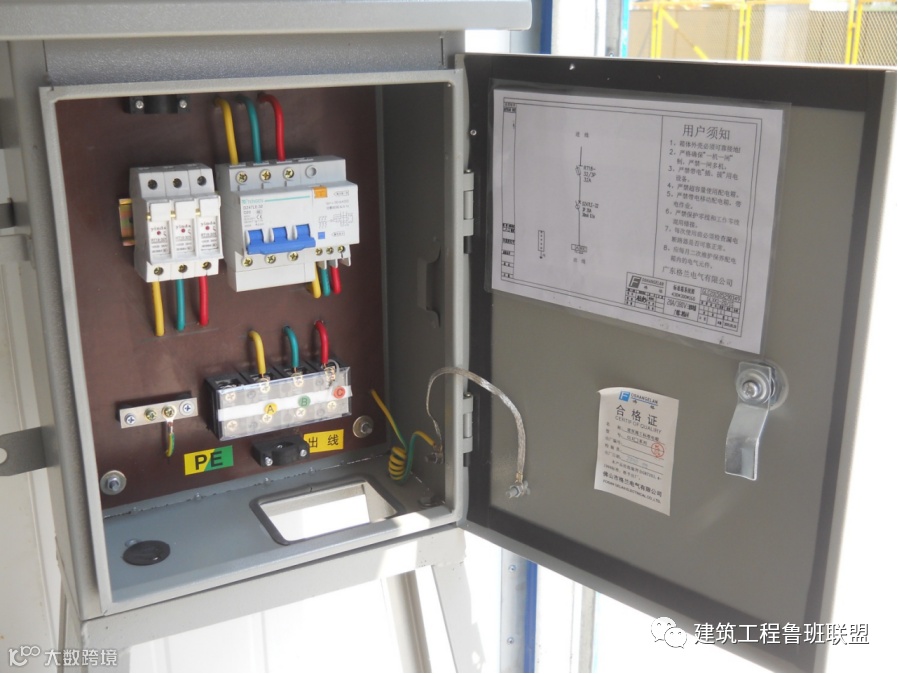

总配电柜现场图例详解：

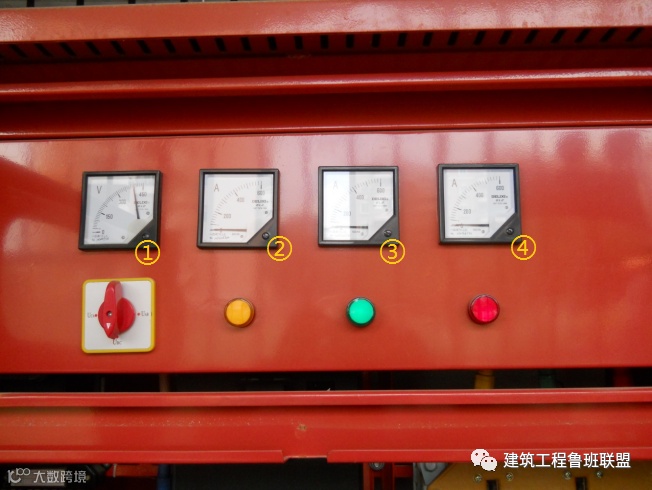

①：电压表
②③④：电流表

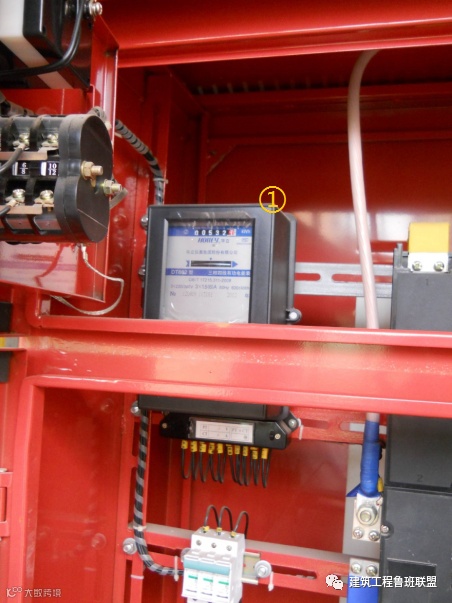

①：电度表

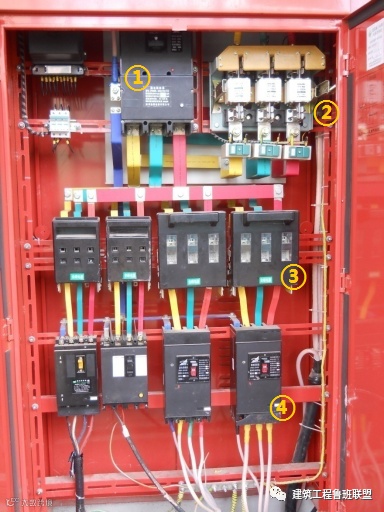

①：总断路器保护器
②：总隔离开关
③：分路总隔离开关
④：分路总漏电保护器
总配电箱中的漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s。
①：相线涂刷有色油漆，作标志分色
②：设置N线连接端子
③：设置PE线端子

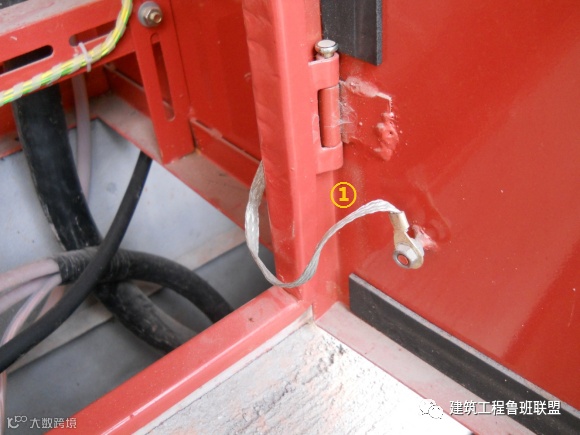

①：电箱门与金属箱体采用编织软铜线做电气连接

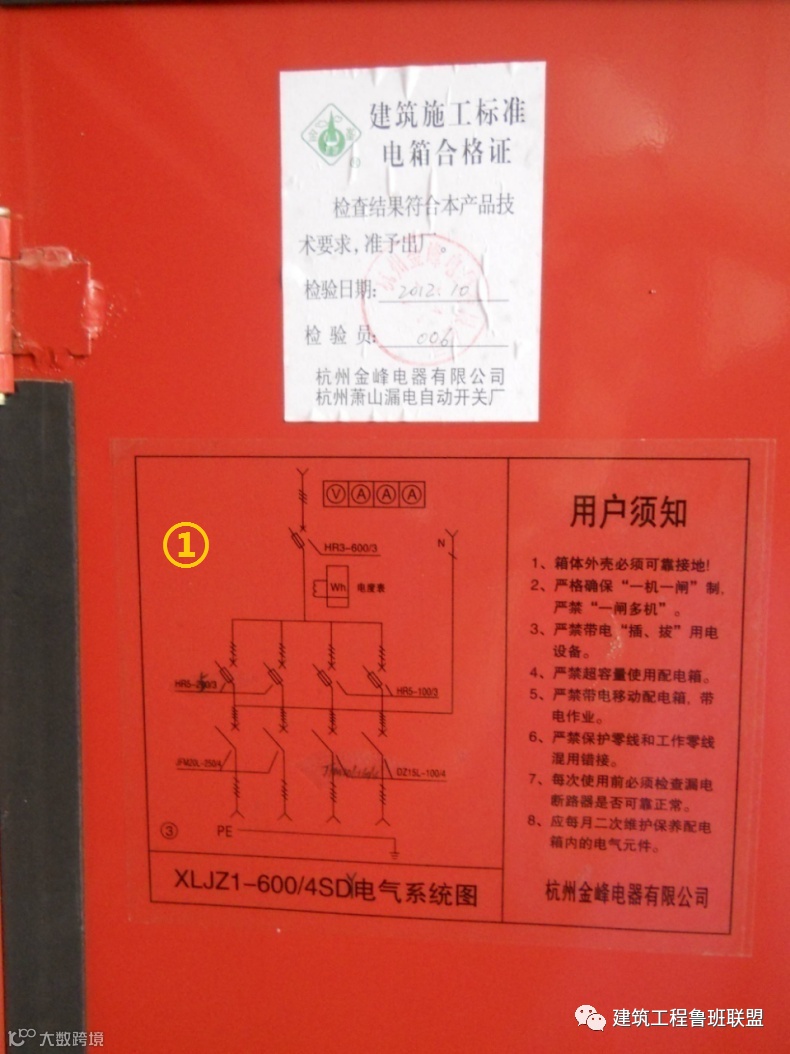

①：张贴系统接线图
2
分配电箱
2
分配电箱

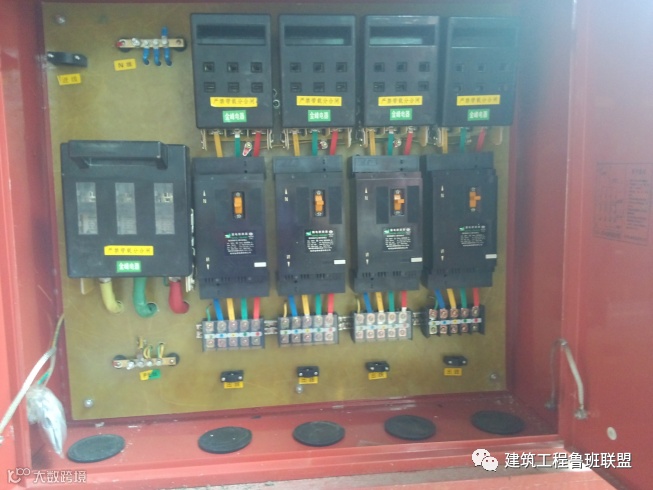

分配电箱要求：
6、分配电箱的漏电开关额定漏电动作电流为100mA，额定动作时间为0.1S。
分配电箱现场图例详解：

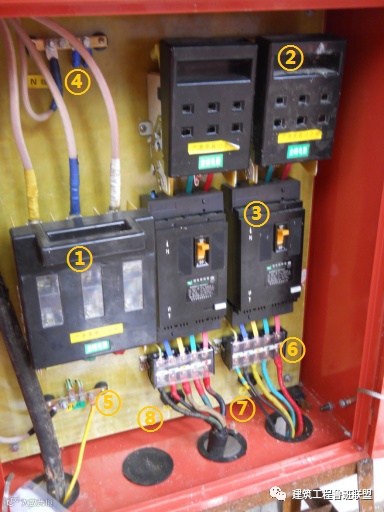

分配电箱电器配置示意图

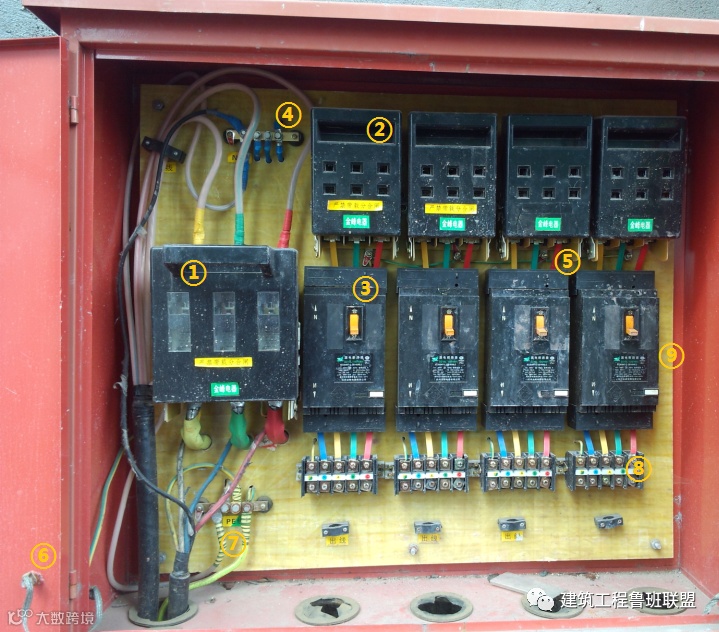

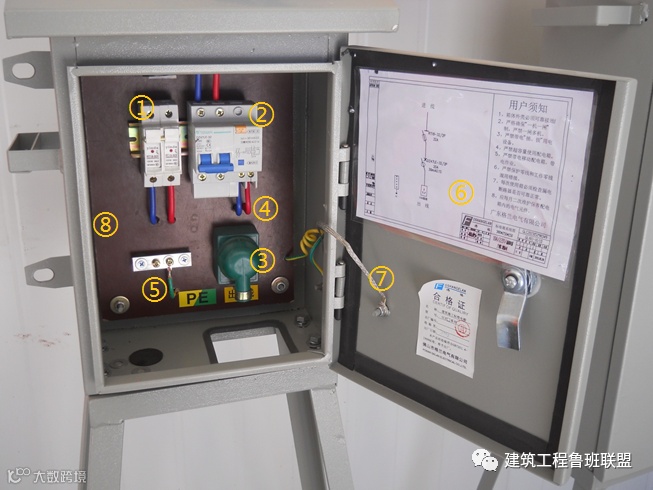

①：总隔离开关
②：分路隔离开关
③：分路漏电保护器
④：N线端子
⑤：电线按相序分色
⑥：采用编织软铜线做电气连接
⑦：PE线端子
⑧：接线端子
⑨：绝缘底板

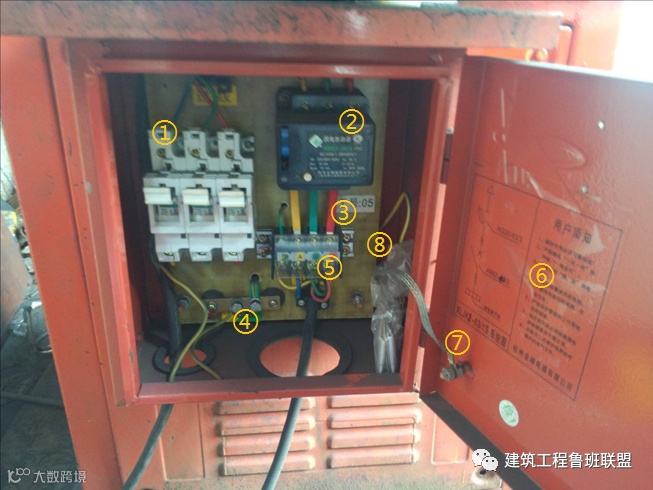

①：总隔离开关
②：分路隔离开关
③：分路漏电保护器
④：N线端子
⑤：采用编织软铜线做电气连接
⑥：PE线端子
⑦：接线端子
⑧：电线按相序分色
⑨：绝缘底板
⑩：系统图

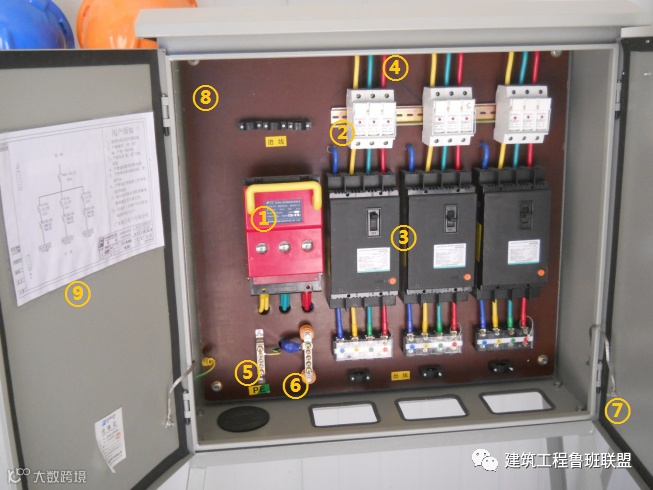

①：总隔离开关
②：分路隔离开关
③：分路漏电保护器
④：按相序分色
⑤：PE线端子
⑥：工作零线端子
⑦：编制软铜线
⑧：绝缘电工板
⑨：系统图
①：总隔离开关
②：分路隔离开关
③：分路漏电保护器
④：N线端子
⑤：PE线端子
⑥：接线端子
⑦：电线按相序分色
⑧：绝缘底板

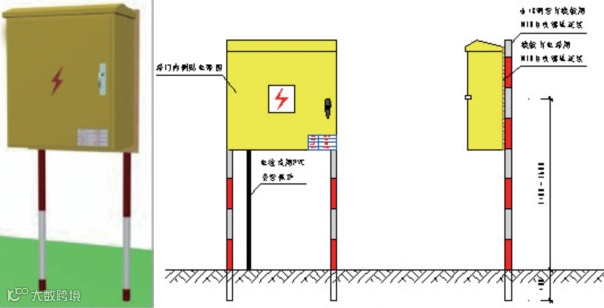

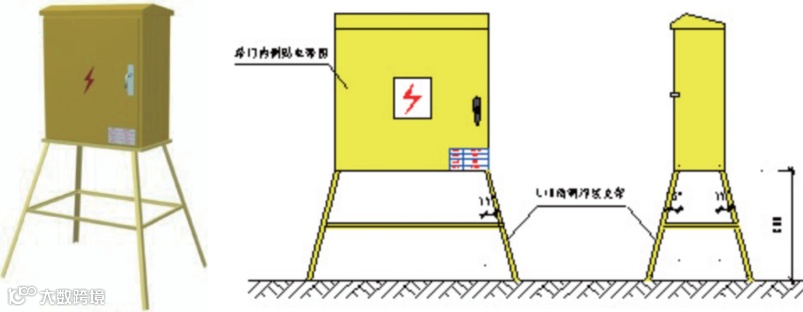

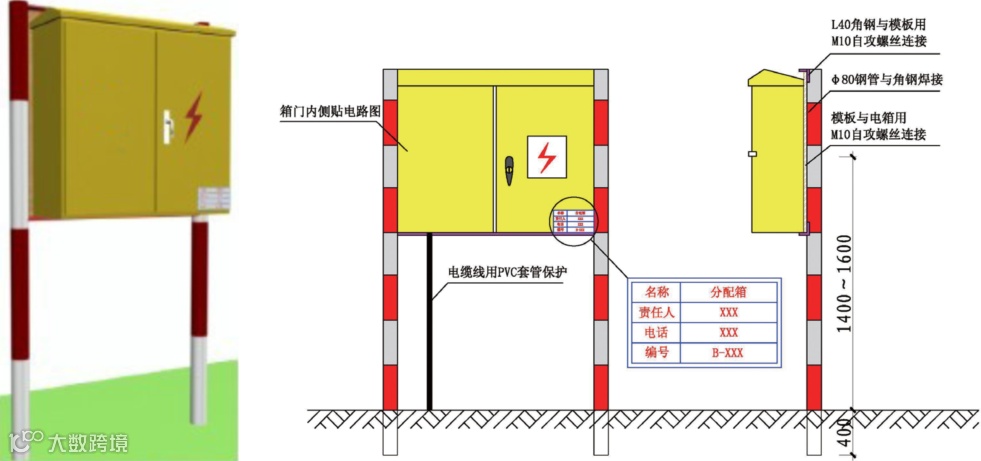

临时电箱设置示意：

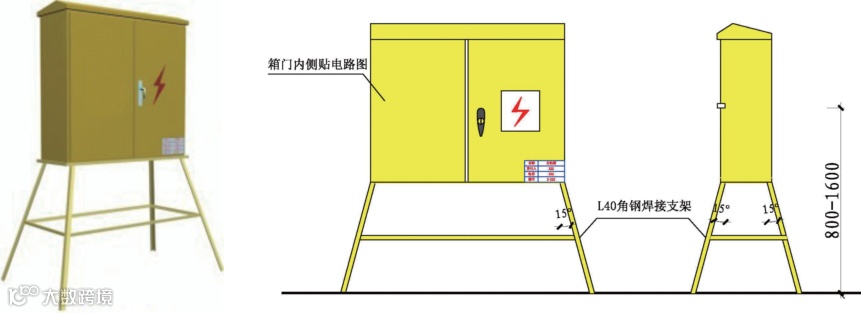

固定式分配电箱
移动式分配电箱
3
开关箱
3
开关箱
开关箱要求：
3、开关箱与控制设备的水平距离距离应在3米内。
开关箱现场图例详解：
开关箱电器配置示意图

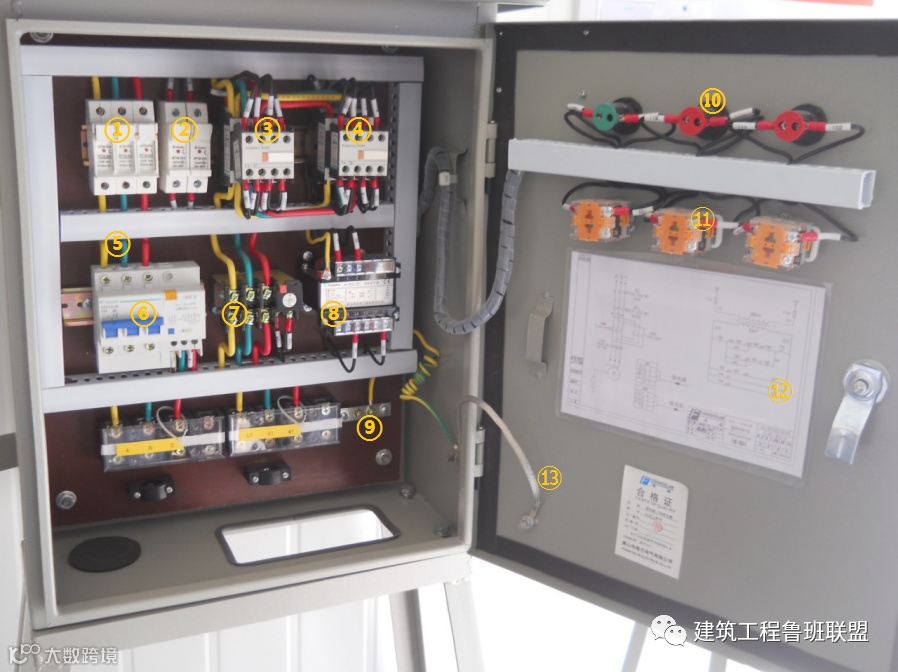

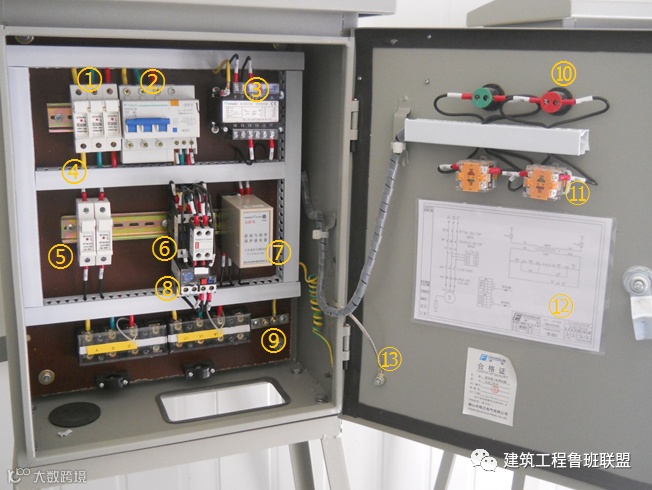

双向机具（砂浆机）开关箱
①：隔离开关
②：控制线路开关
③：交流接触器正转
④：交流接触器反转
⑤：电线按相序分色
⑥：漏电保护器
⑦：热继电器
⑧：380V转24V变压器
⑨：PE线端子
⑩：控制指示灯
⑪：控制按纽
⑫：系统图
⑬：编织软铜线保护连接
锯木机开关箱
①：隔离开关
②：漏电保护器
③：380V变24V变压器
④：电线按相序分色
⑤：控制线路开关
⑥：交流接触器
⑦：相序控制
⑧：热继电器控制
⑨：PE线端子
⑩：控制指示灯
⑪：控制按纽
⑫：系统图
⑬：编织软铜线保护连接
普通设备开关箱
①：隔离开关
②：漏电保护器
③：电线按相序分色
④：PE线端子
⑤：接线端子
⑥：系统图
⑦：编织软铜线保护连接
⑧：绝缘底板
①：隔离开关
②：漏电保护器
③：电线按相序分色
④：PE线端子
⑤：接线端子
⑥：系统图
⑦：编织软铜线保护连接
⑧：绝缘底板
交流焊机开关箱
①：隔离开关
②：漏电保护器
③：二次侧空载降压保护器
④：电线按相序分色
⑤：PE线端子
⑥：接线端子
⑦：系统图
⑧：编织软铜线做门跨接线
⑨：绝缘底板

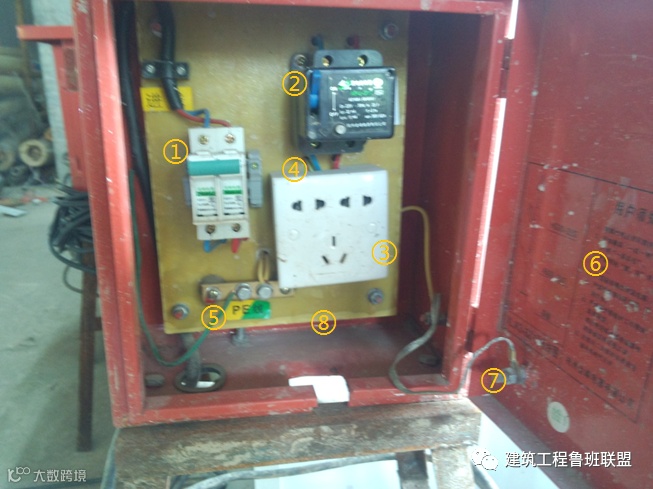

220V开关箱
①：隔离开关
②：漏电保护器
③：插座
④：电线按相序分色
⑤：PE线端子
⑥：系统图
⑦：编织软铜线保护连接
⑧：绝缘底板
①：隔离开关
②：漏电保护器
③：插座
④：电线按相序分色
⑤：PE线端子
⑥：系统图
⑦：编织软铜线保护连接
⑧：绝缘底板

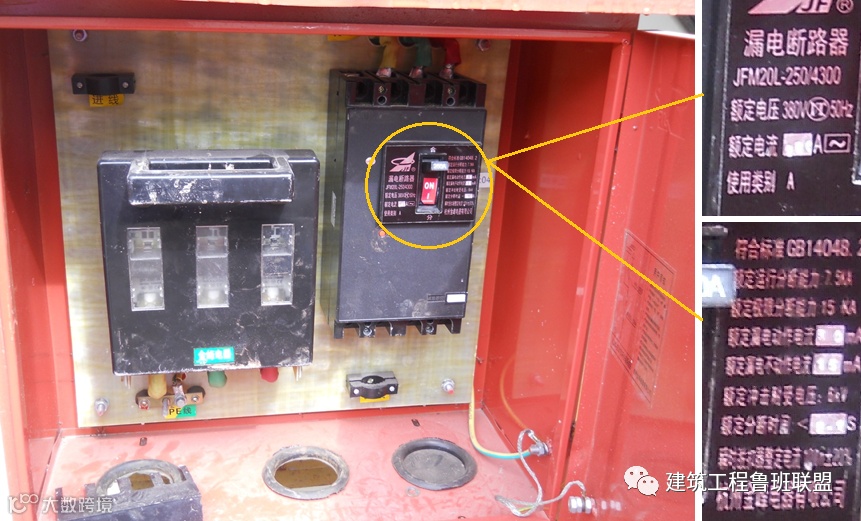

大型设备开关箱漏电开关参数选择
临时电箱设置示意：
固定式开关箱
移动式开关箱
